三自由度上肢康复训练机械装置

　　这款三自由度康复训练装置，核心面向存在上肢运动功能障碍的痉挛型脑瘫、脑卒中后偏瘫患者的临床康复训练场景，区别于传统单关节训练的康复辅具，它能覆盖肩、肘、腕三个上肢核心运动关节的复合动作训练，匹配临床康复中从被动牵伸到主动辅助训练的全周期需求。

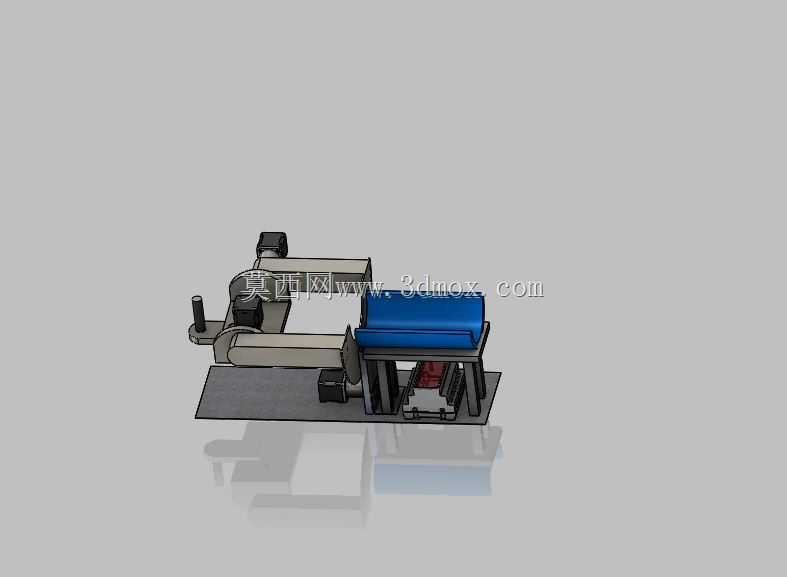

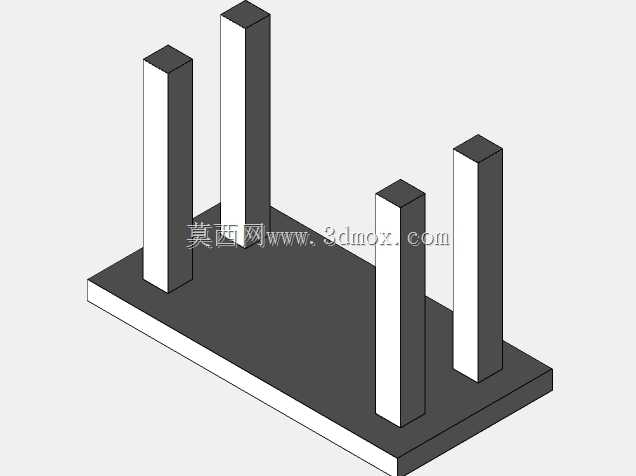

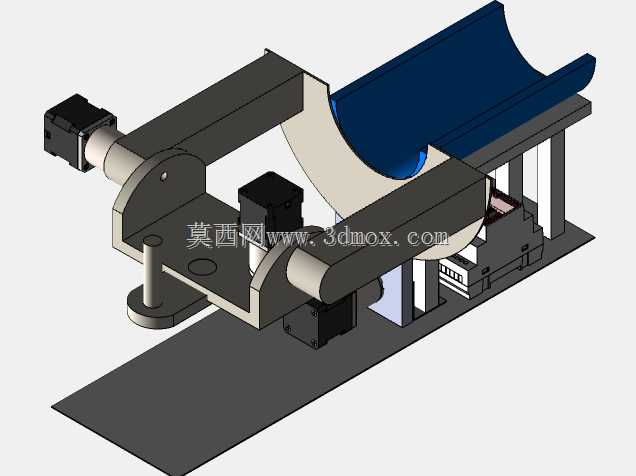

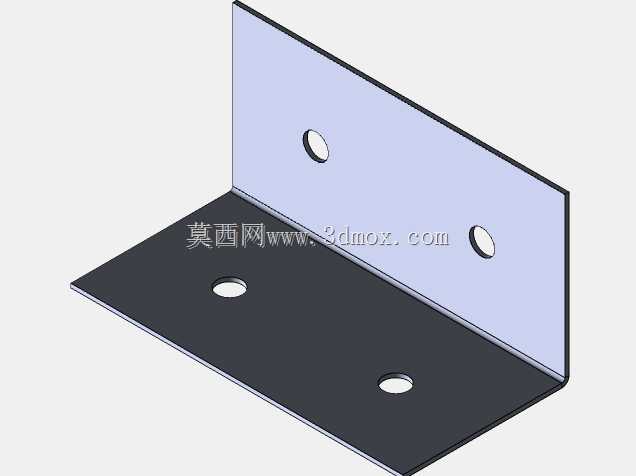

　　从结构设计逻辑来看，整套装置采用落地式安装布局，底部为整块平整的安装底板，可直接通过膨胀螺栓固定在康复训练室的硬质地面上，整体安装边界控制在长1200mm、宽800mm、高750mm范围内，不会占用过多诊疗空间，适配常规康复科诊室的场地布局。装置的承载平台采用蓝色防滑硬质板材作为上肢支撑面，边缘做了圆弧倒钝处理，避免训练过程中剐蹭患者肢体，支撑面高度可根据患者坐高在100mm范围内微调，适配不同身高、不同坐姿的训练需求。

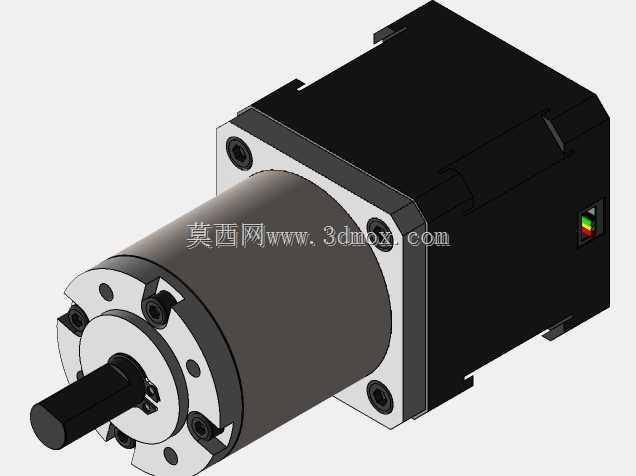

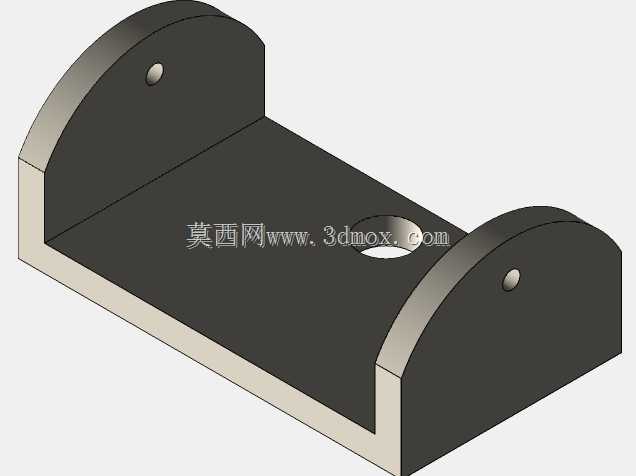

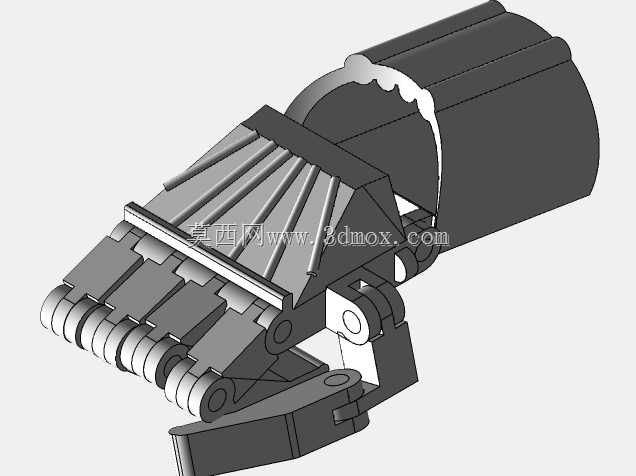

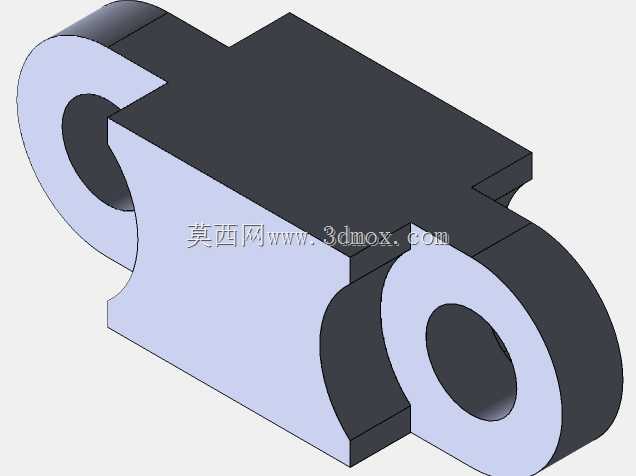

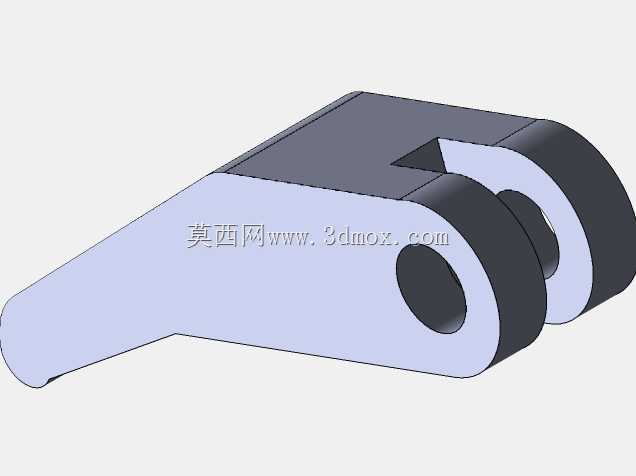

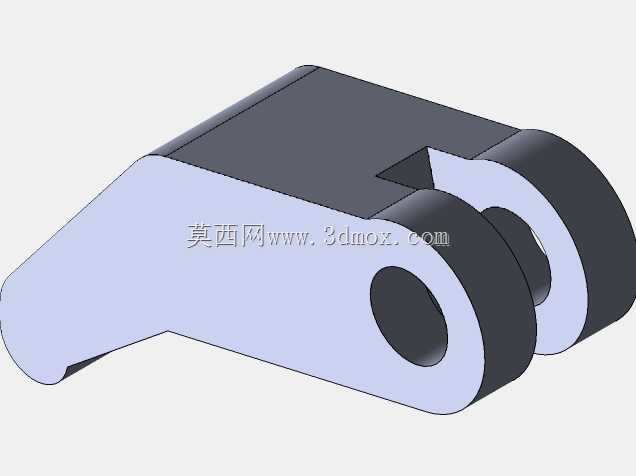

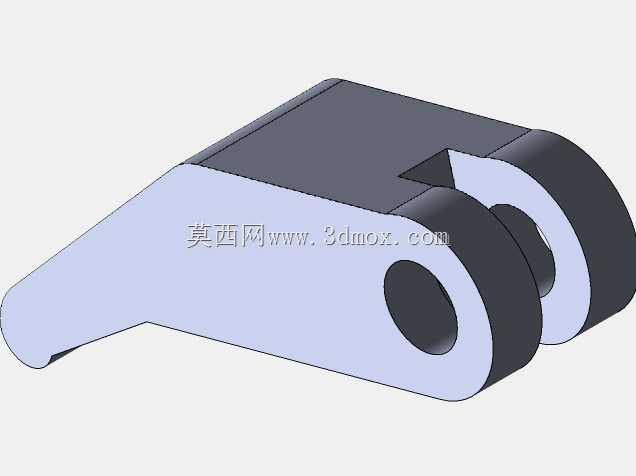

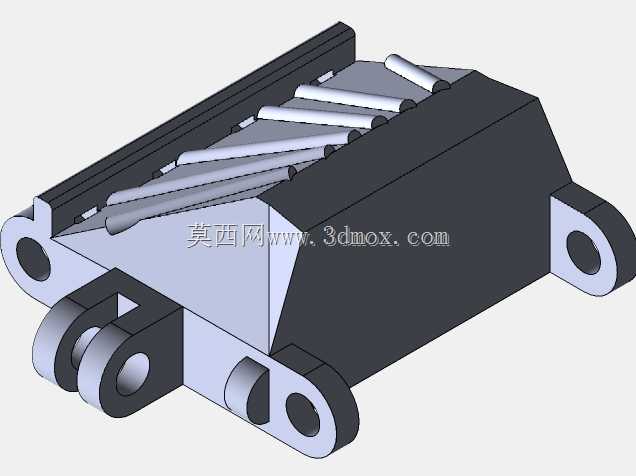

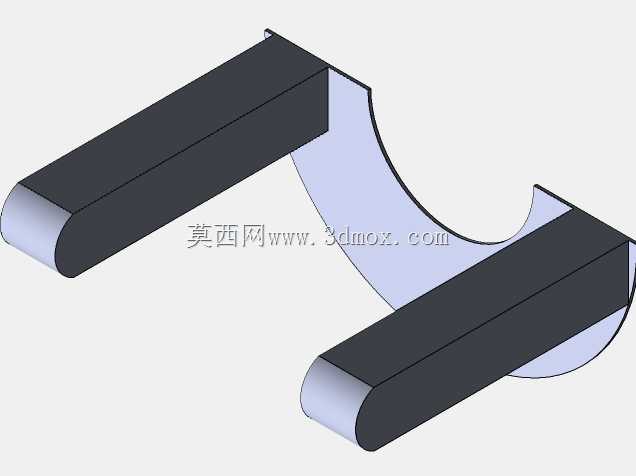

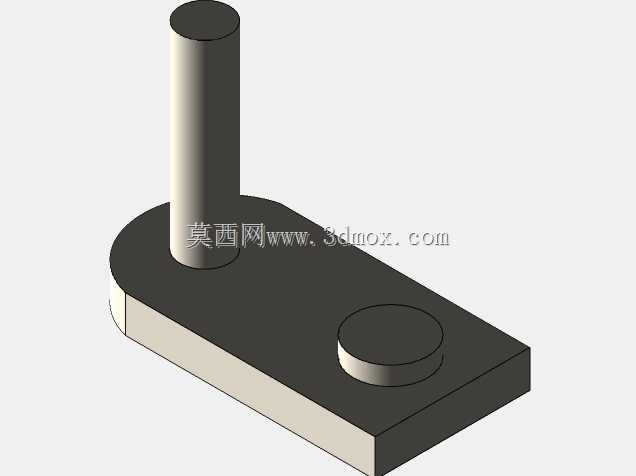

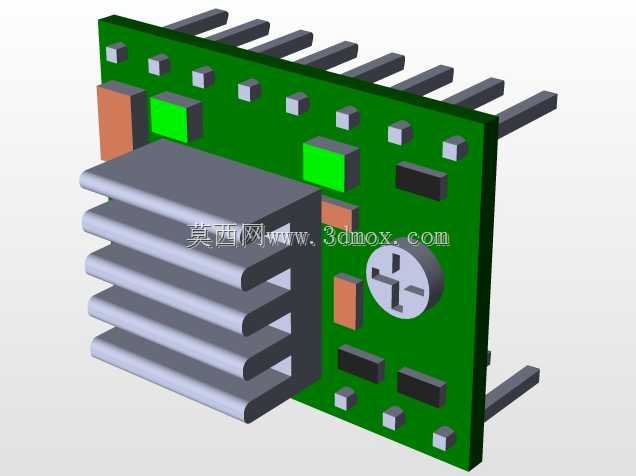

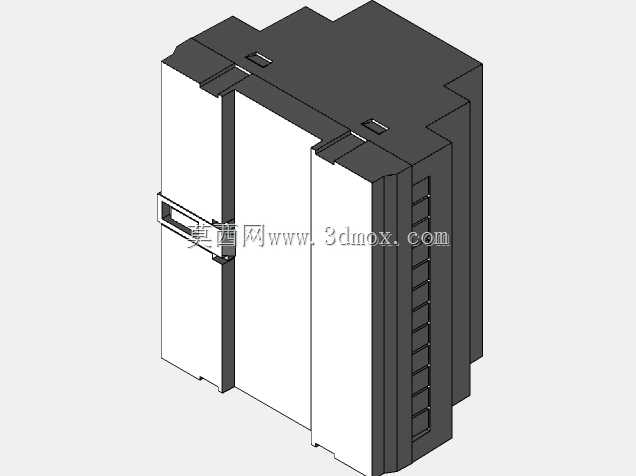

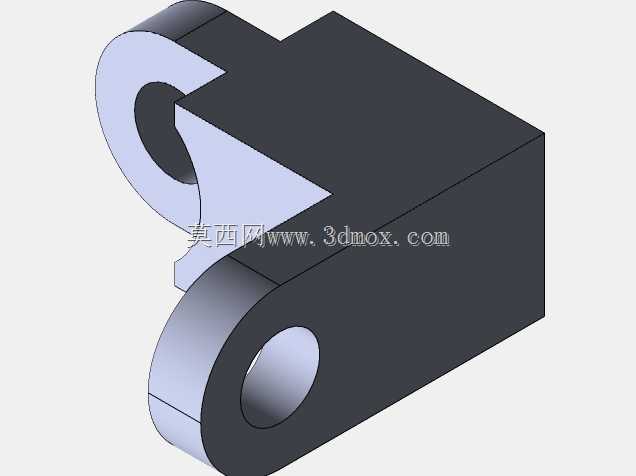

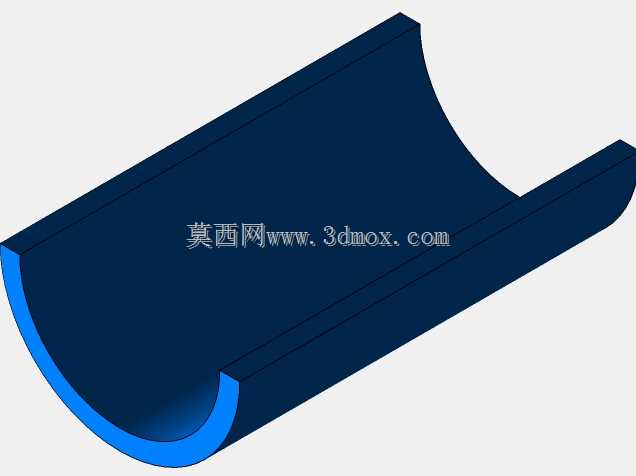

　　三个自由度的动力输出均采用模块化设计，每个运动轴都配置了独立的驱动单元与传动结构，其中负责肩部水平外展内收的轴系布置在装置后侧，采用低背隙的连杆传动结构，运动过程中无明显空程，能精准控制关节活动角度，避免过度牵拉造成患者二次损伤；负责肘部屈伸的轴系集成在横向延伸的机械臂内部，臂身采用铝合金型材拼接而成，在保证结构刚性的前提下尽可能降低自重，减少驱动单元的负载冗余；负责腕部旋转的轴系布置在臂体前端，配套了可调节的肢体固定绑带安装位，能根据患者上肢维度调整固定位置，保证训练过程中肢体不会出现非预期移位。

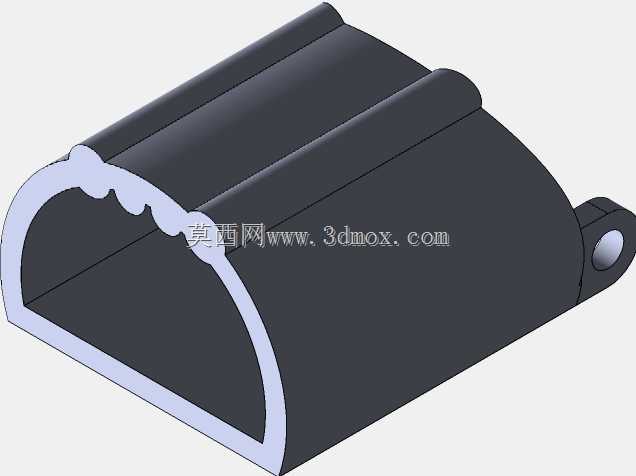

　　设计过程中特意做了隐藏式的辅助手臂结构，默认状态下该结构收纳在主臂体的内部空腔中，当患者需要进行腕部精细动作训练或者单侧肌力不足需要额外支撑时，可将隐藏臂展开，提供额外的托举支撑力，这个结构的设计初衷是解决传统康复装置无法兼顾大关节活动度训练与小关节精细训练的痛点，不用额外更换辅具就能完成不同阶段的康复训练动作。

　　整套装置的运动行程经过反复校核，肩部外展最大角度控制在0-90度，肘部屈伸行程覆盖0-120度，腕部旋转角度范围为正负45度，所有运动边界都设置了硬限位结构，同时预留了软限位的传感器安装位，实际使用时可根据患者的康复评估结果调整各轴的活动范围，不会出现超行程运动的风险。从安装维护的角度来看，所有驱动模块都采用快拆式安装结构，日常维护时不需要拆解整个机架就能单独更换驱动单元或者传动部件，降低了设备的后期运维成本。

　　在实际临床应用场景中，这款装置可以替代康复治疗师完成大量重复性的被动牵伸训练动作，治疗师只需要根据患者情况设定好各轴的运动速度、活动范围参数，装置就能持续完成稳定的往复训练动作，既降低了治疗师的工作强度，也能保证训练参数的一致性，避免人工操作时力度、角度不稳定影响康复效果。装置的机械臂运动轨迹经过优化，训练过程中不会出现机构干涉的情况，患者取端坐位将上肢放置在支撑平台上固定好之后，就能在安全的行程范围内完成多关节复合动作训练，帮助患者逐步重建上肢运动控制能力，缓解肢体痉挛状态。
