小型模块化金属轧制压梁加工设备结构

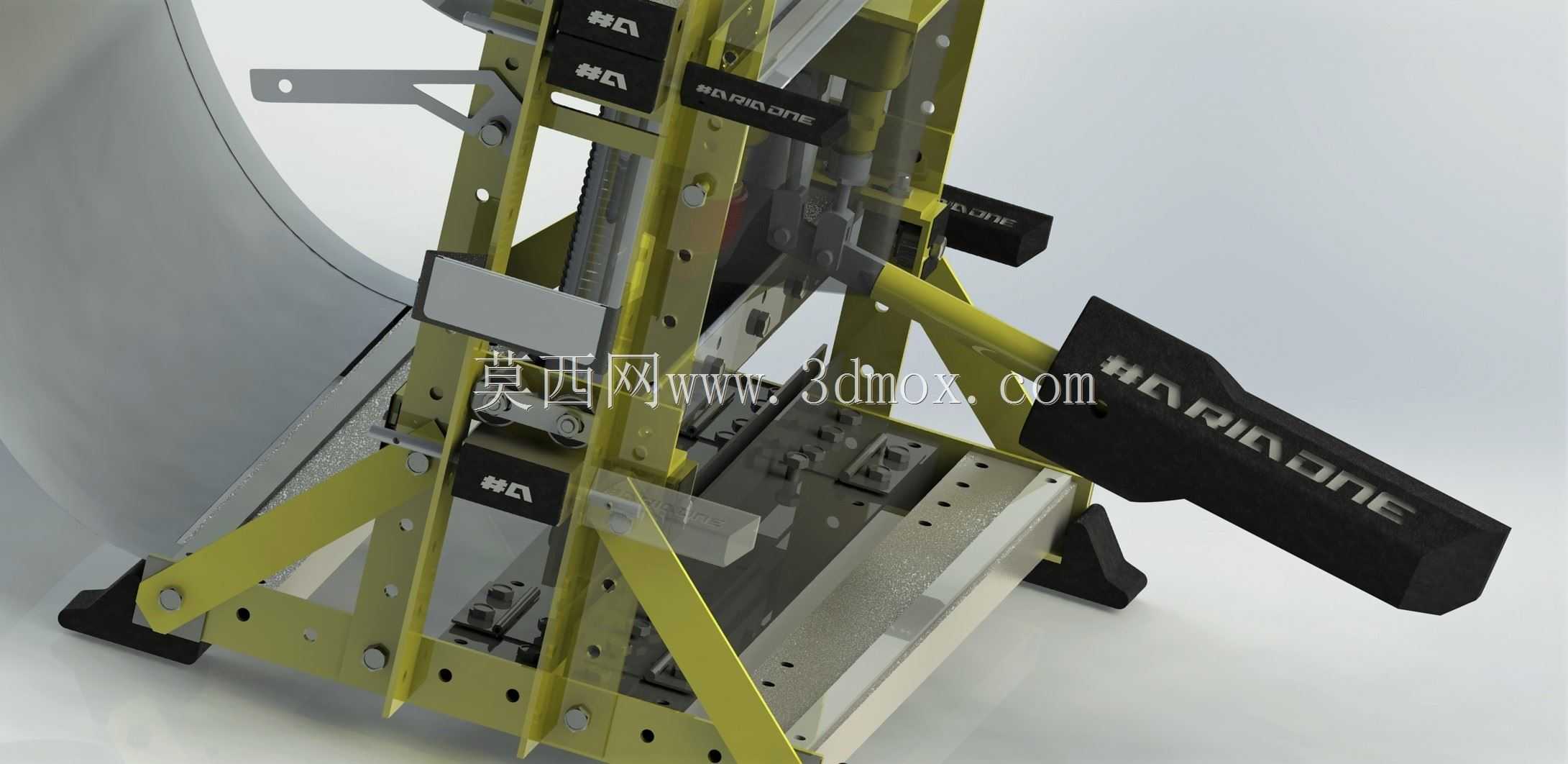

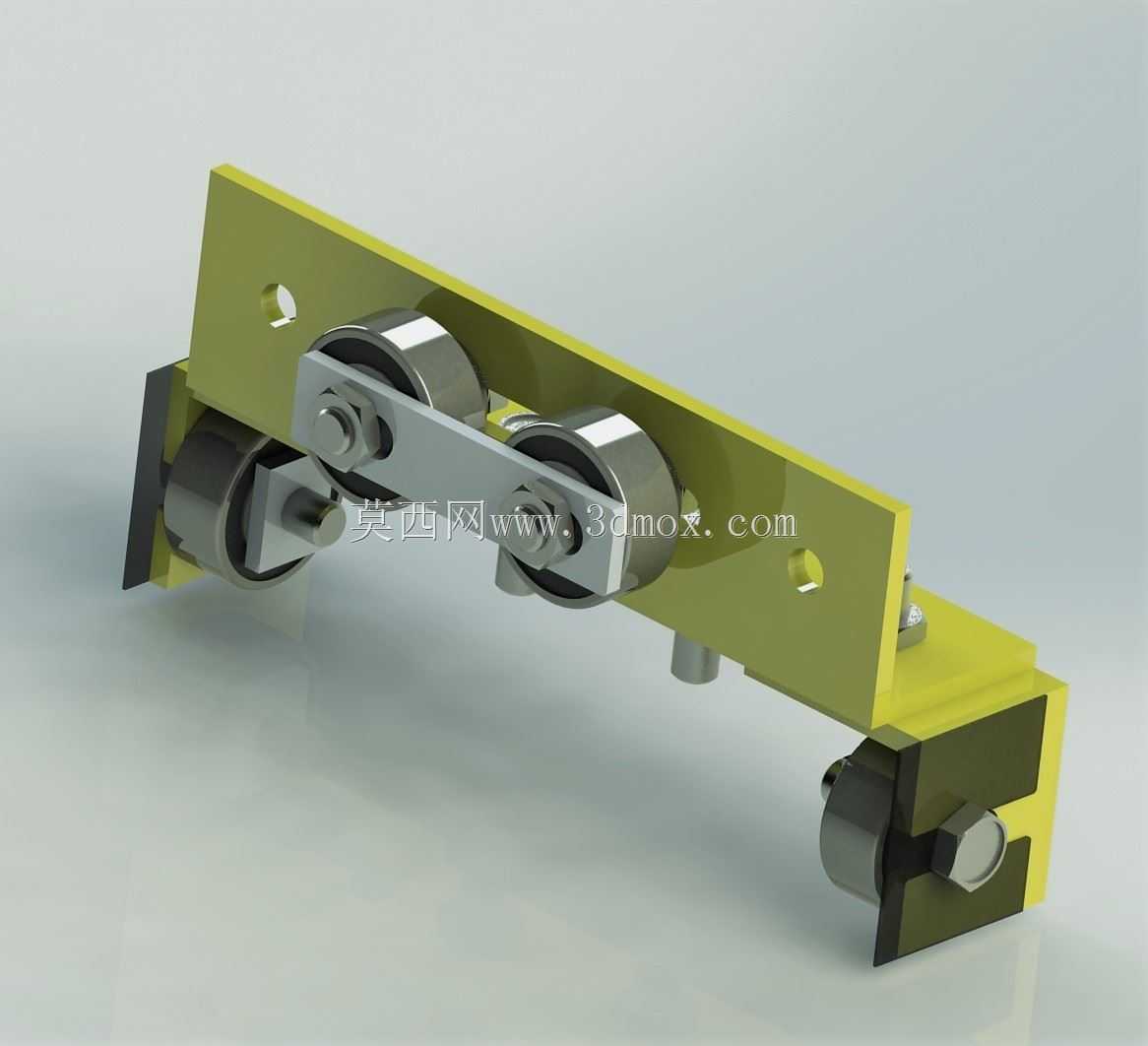

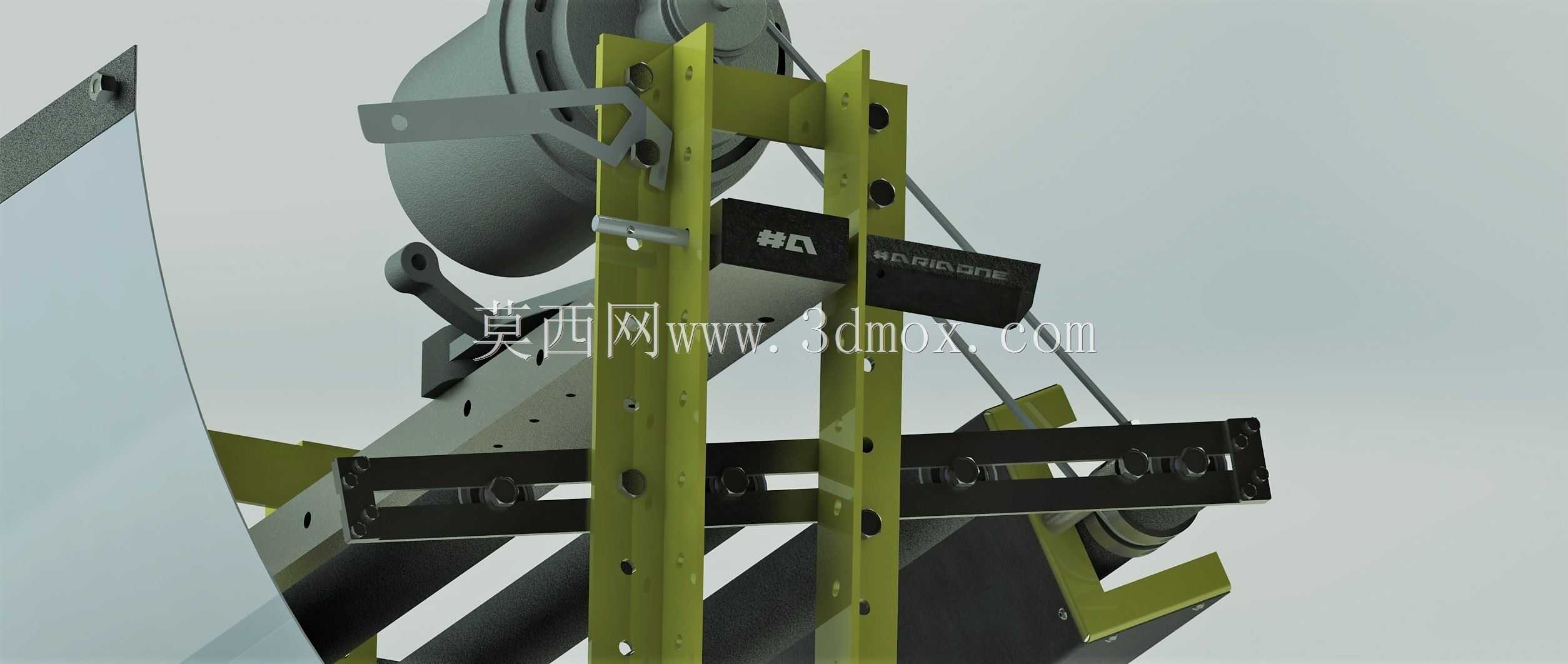

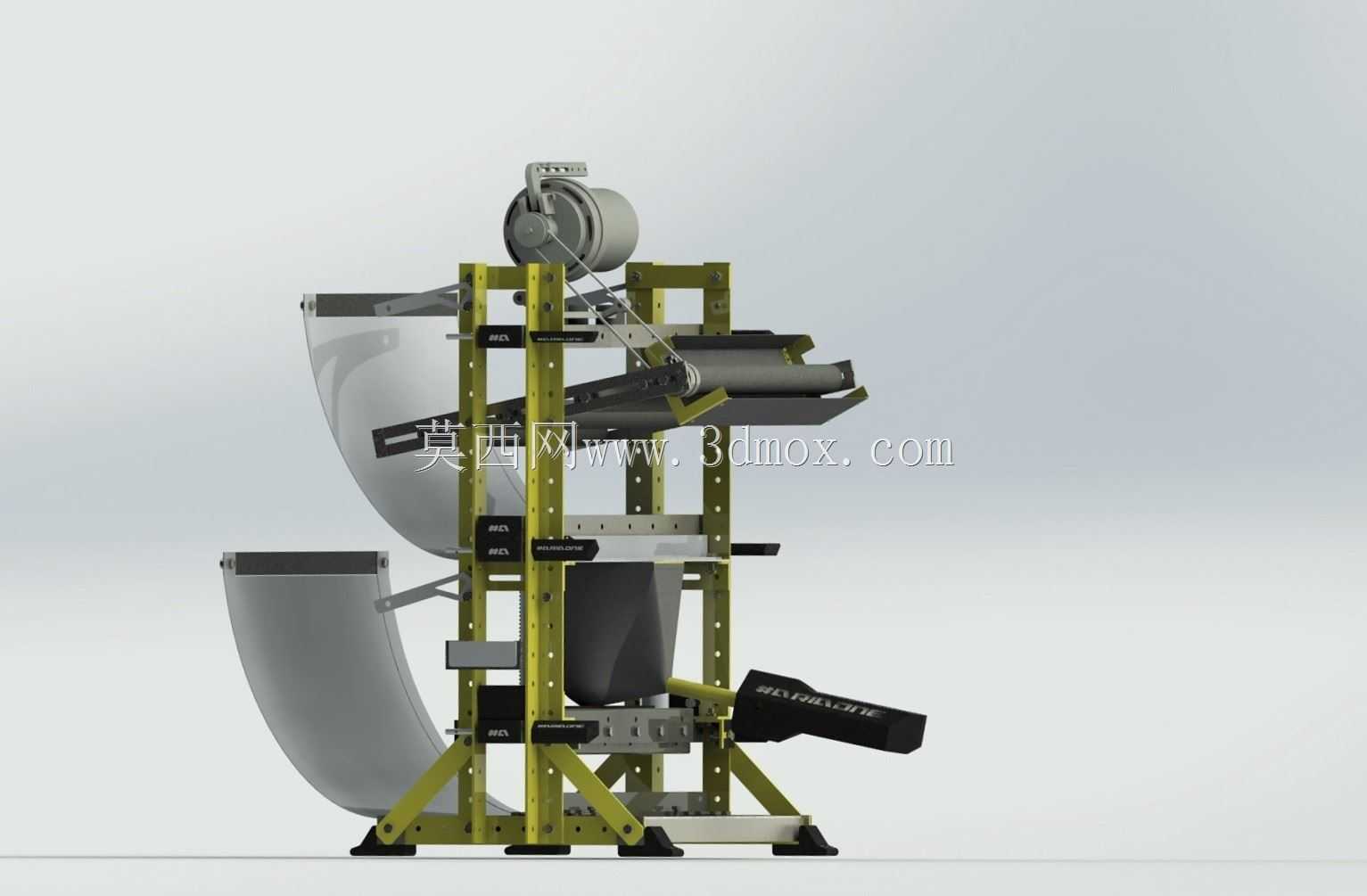

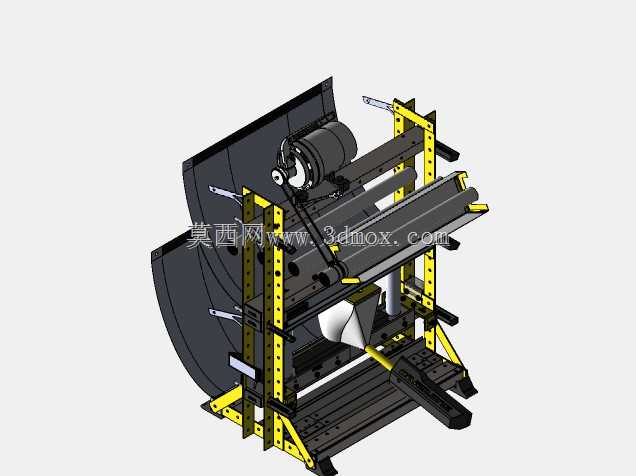

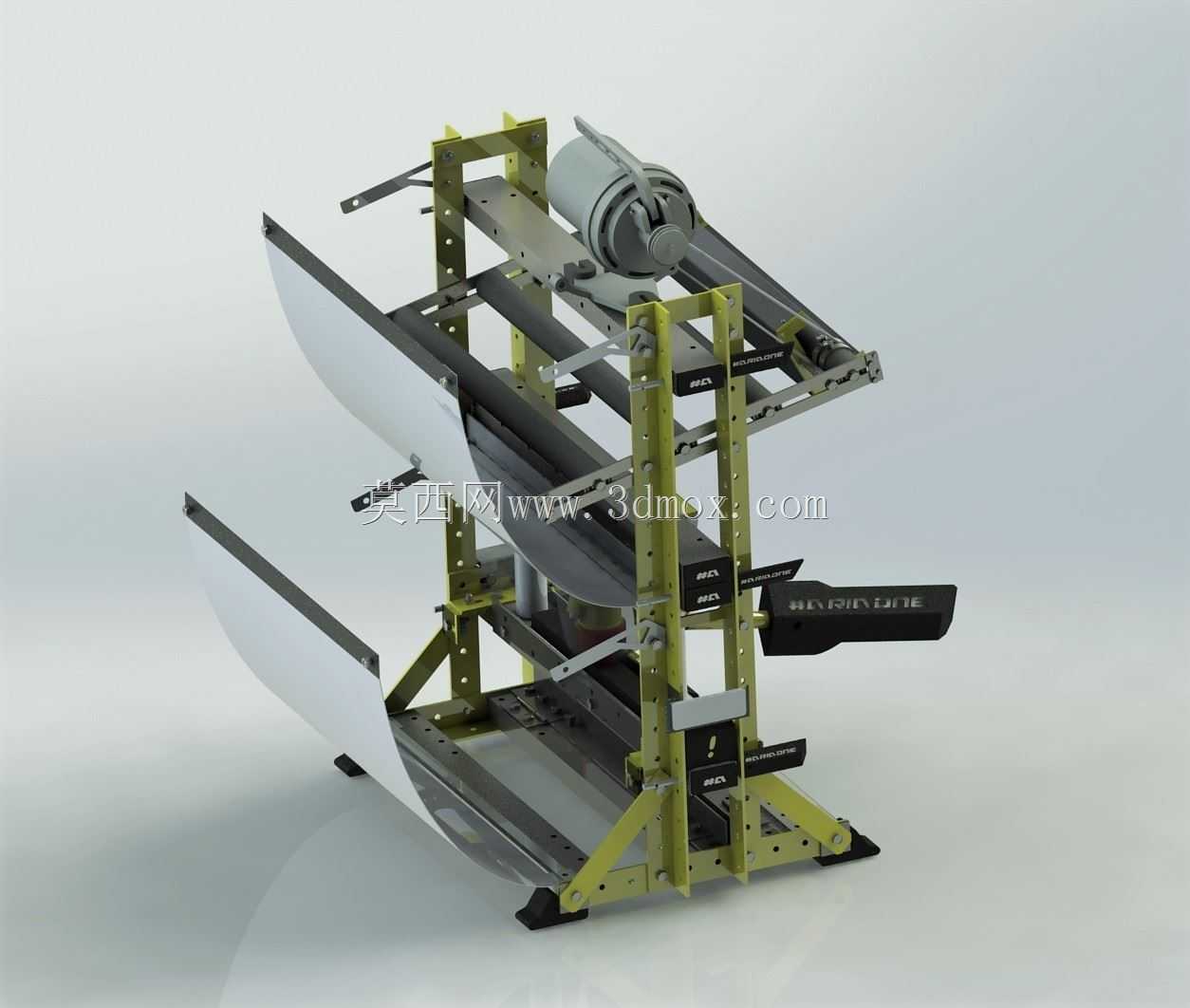

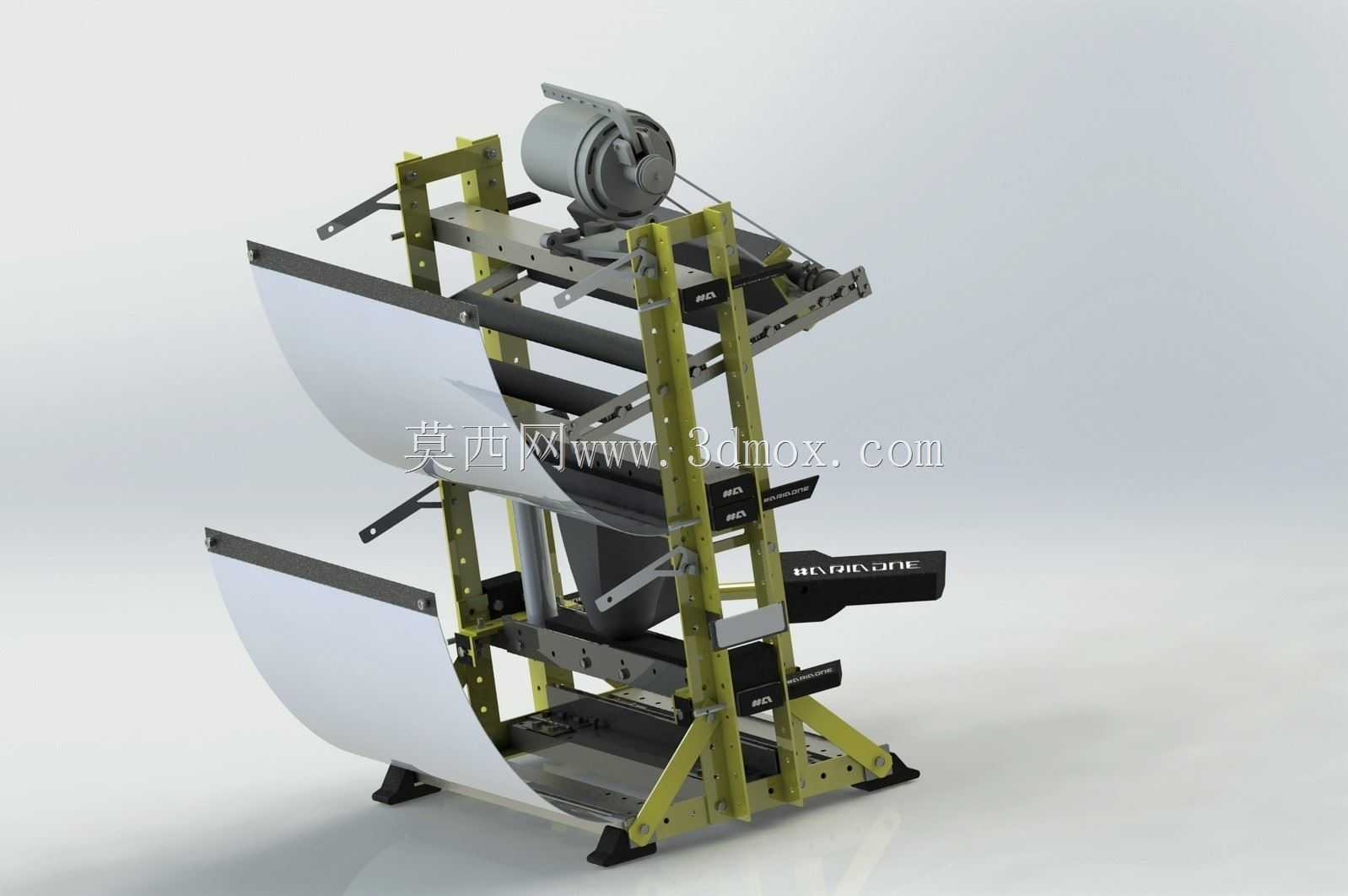

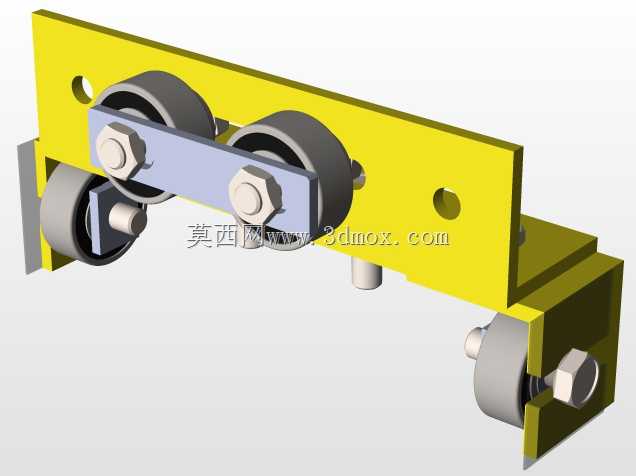

这款小型模块化金属加工设备，主要面向小型五金加工工坊、个体机加工户、教学实训场景的薄金属件轧制压型作业需求，可独立完成薄金属板材的压梁成型、定长切割、弧度弯折等基础加工工序，无需搭配大型冲压生产线即可完成小批量定制件的生产，适配小规格五金配件、小型钣金结构件、教具模型金属部件的加工场景，也可作为辊压机、磨床、印刷机、卷绕机等设备的配套辅机，为这类设备提供预成型的金属坯料，或是承担生产线中局部的压型工序补充。设备整体采用立式框架布局，主体支撑结构采用型材拼接式设计，全程未使用焊接接头，所有连接部位均采用标准紧固件锁紧固定，既降低了生产加工的工艺难度，也方便后期根据加工需求快速更换功能模块，用户可根据待加工工件的尺寸、成型弧度需求，快速更换对应规格的可调压梁组件，调整弯折辊的间距与角度，无需对设备主体进行大规模拆解改造，大幅降低了小批量多品类加工的换型成本。设备的动力输入端预留了通用电机安装位，可适配功率400w以上的常规动力输出装置，无需定制专用动力组件，用户可根据自身现有配件情况搭配动力源，进一步压缩设备的搭建与改造成本。设备的安装边界紧凑，整体占地空间不足0.5平方米，底部设置可调式支撑脚，可直接放置在常规工作台面上完成固定，无需浇筑专用安装基础，对小型加工场地的适配性极强。设备的功能组件沿立式框架分层排布，上层为动力传输与传动带张紧机构，中部为压梁成型与弯折辊组，下层为出料导向与承托结构，待加工的金属带材从设备侧方送入后，依次经过压辊压型、弧度弯折、定长裁切工序后从下方出料，整个加工流程无需人工反复转运工件，单人即可完成上料、参数调整、成品收集的全流程操作。设备的辊系组件采用快拆式安装结构，磨损后可单独更换对应辊件，无需更换整套功能模块，后期维护成本低廉，同时框架上预留了多组安装孔位，用户可根据自身加工需求拓展加装冲孔、压纹、印字等附加功能模块，拓展设备的加工适用范围，满足不同场景的定制化加工需求。
