带滑块抽芯结构的塑料注塑成型模具

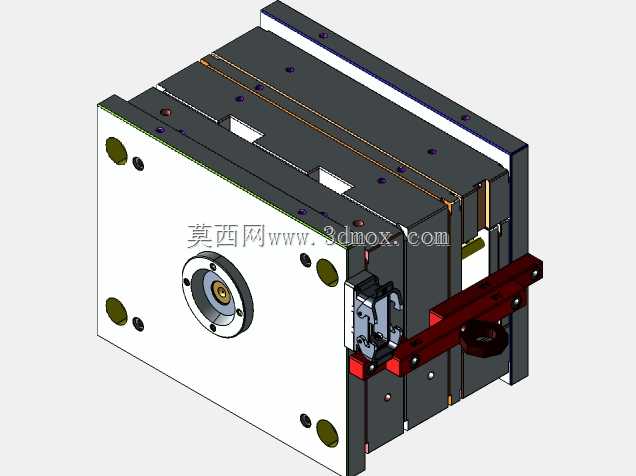

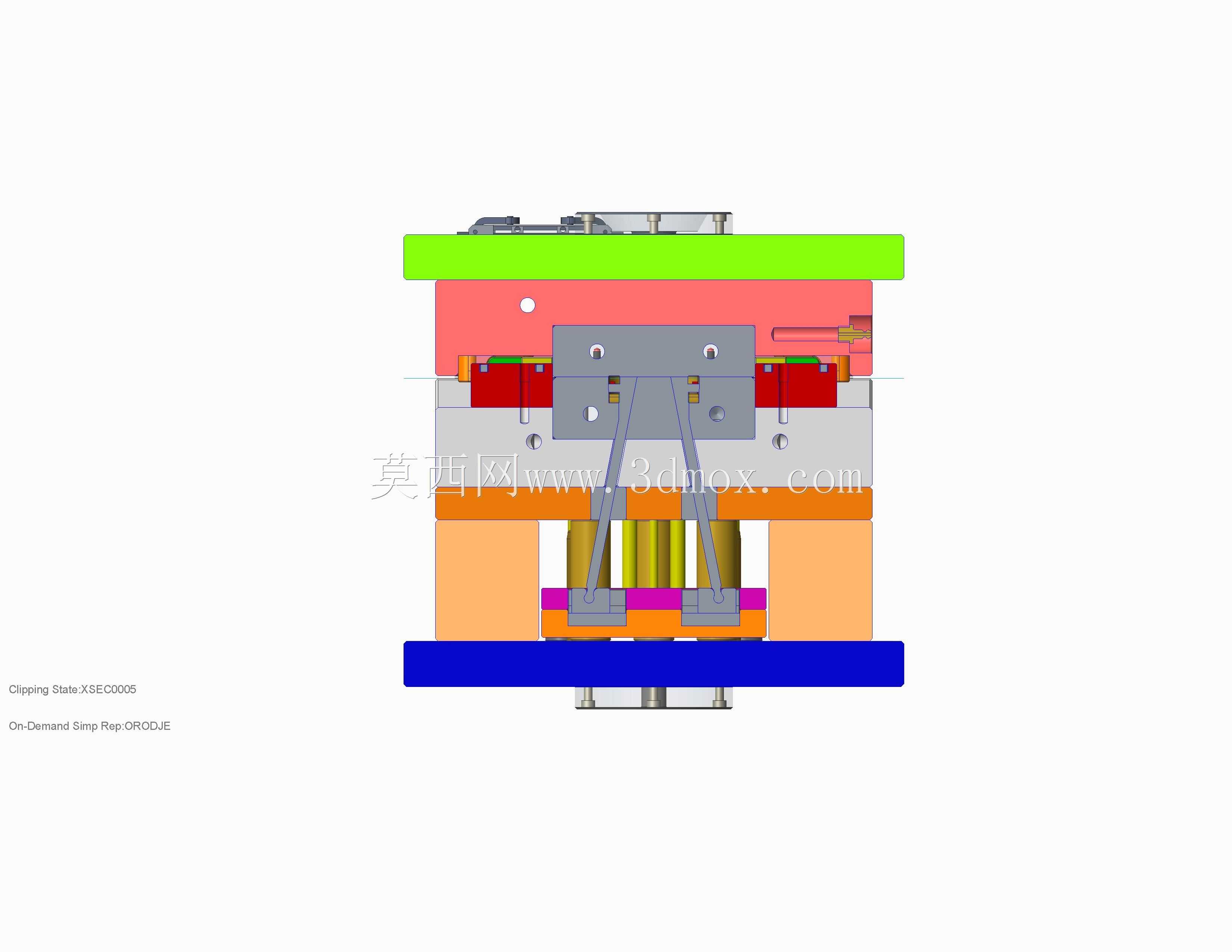

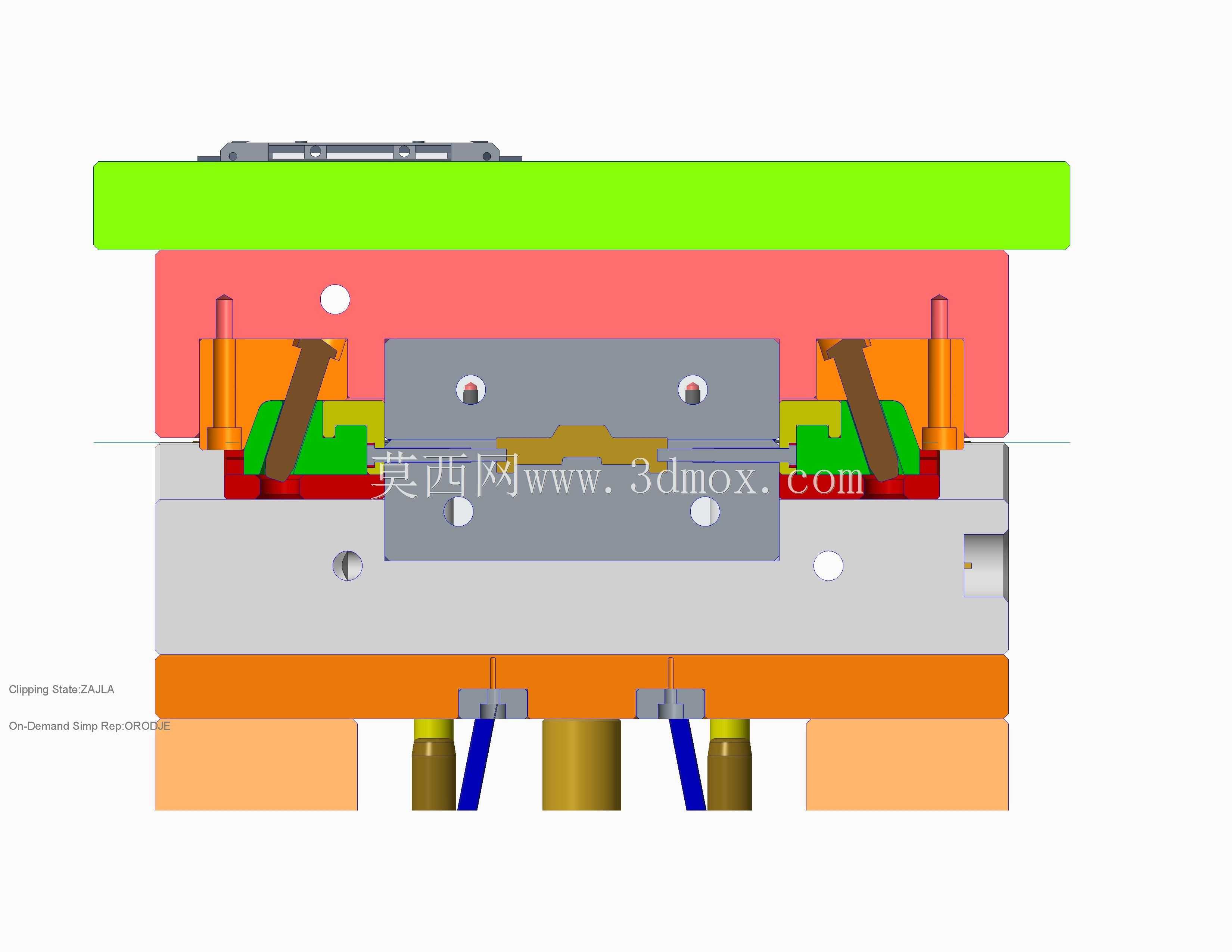

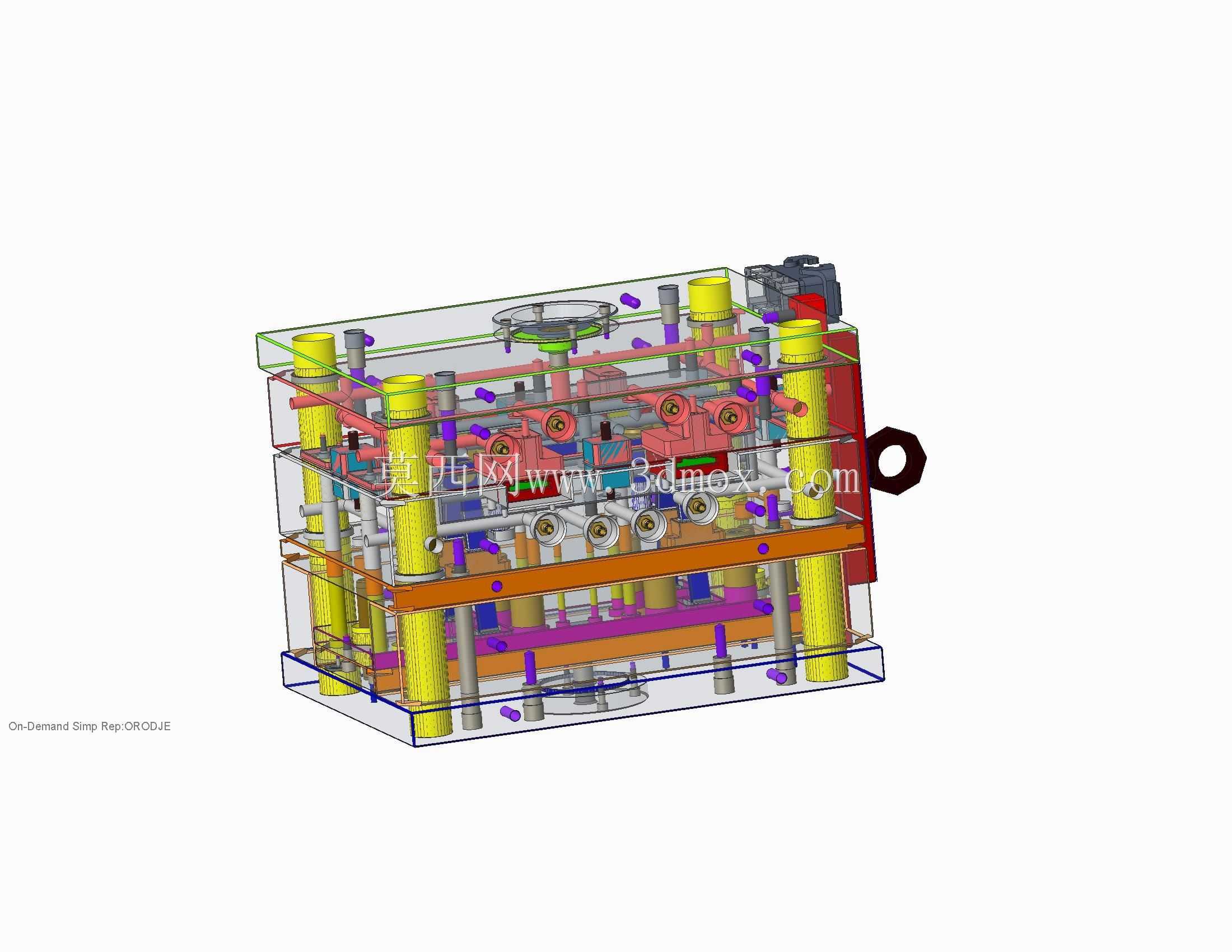

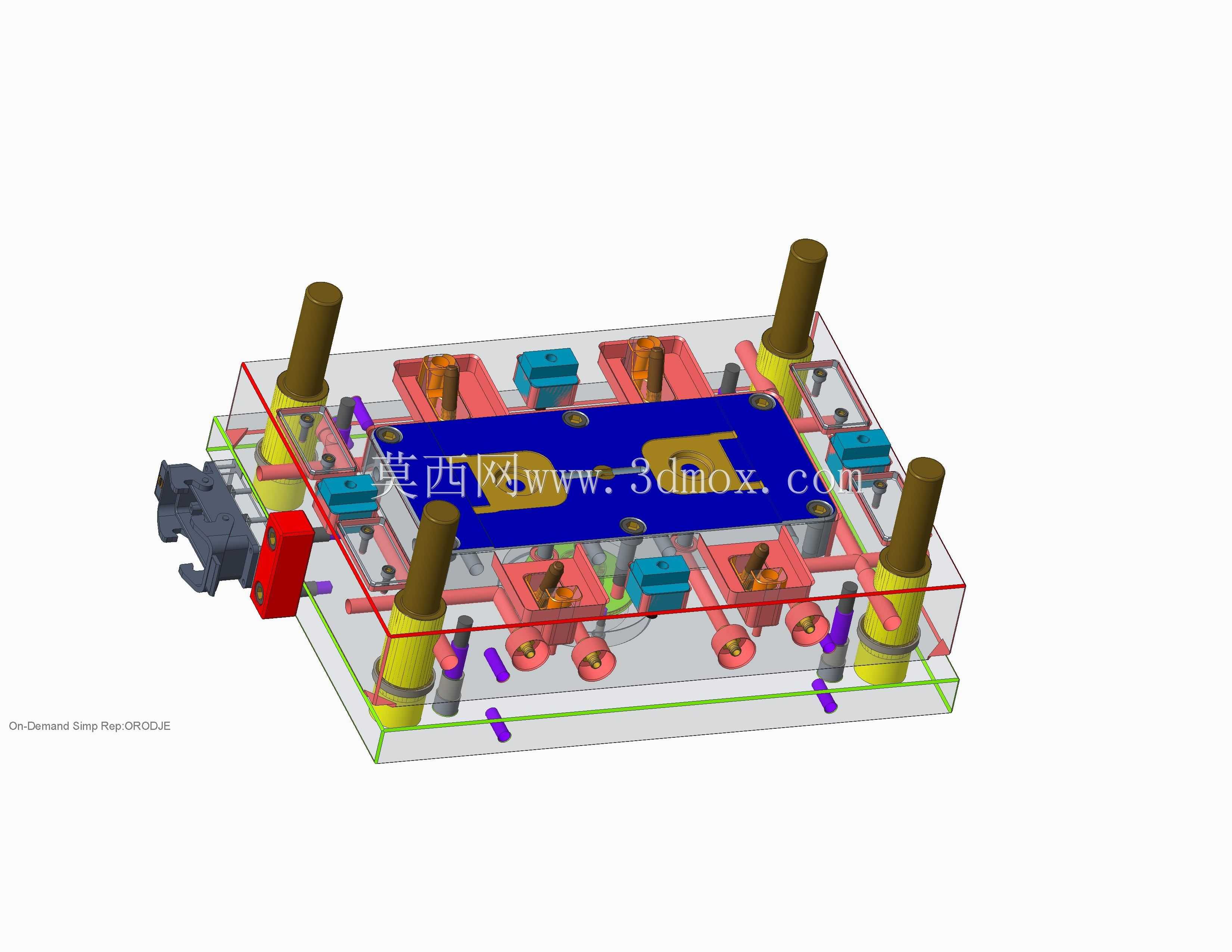

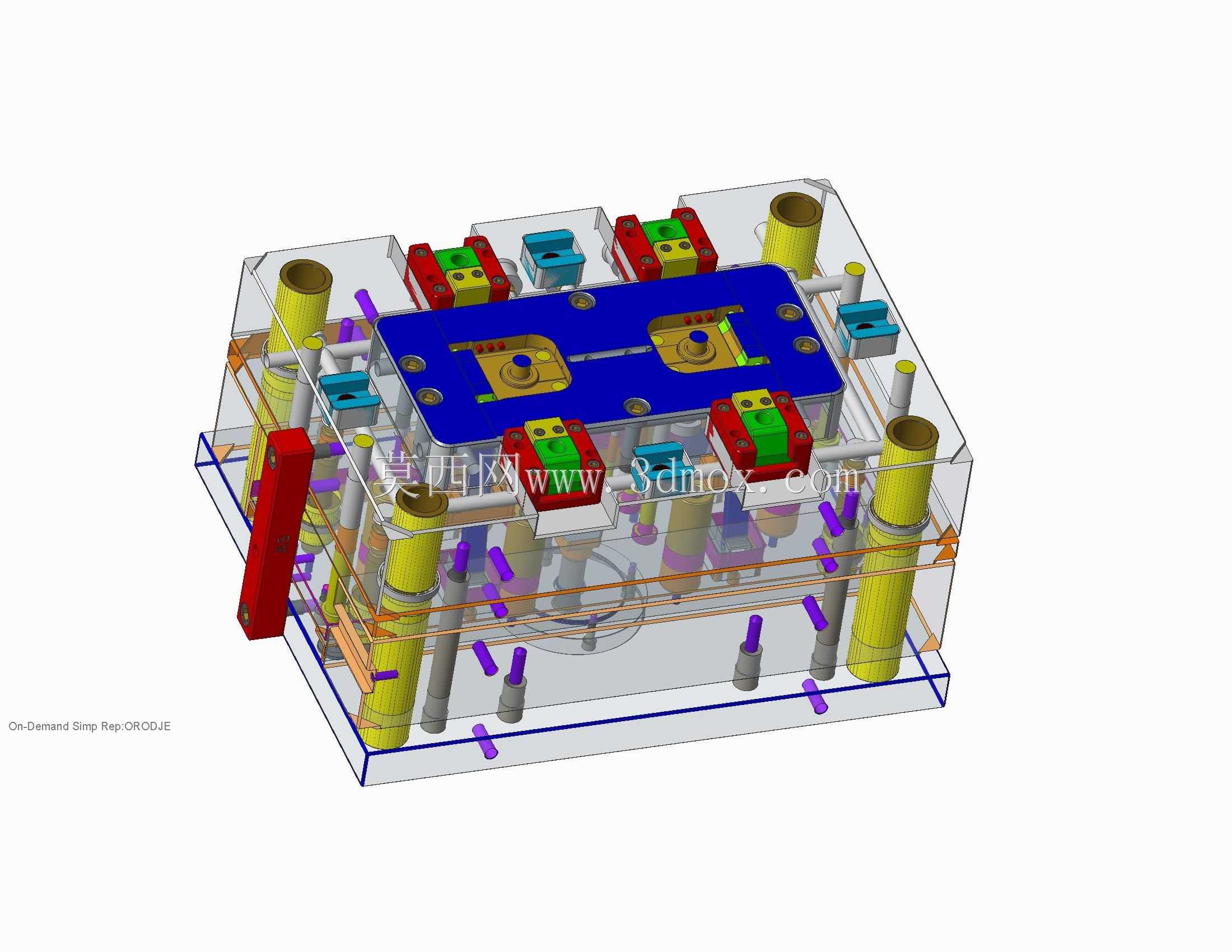

这套注塑成型模具主要应用于批量热塑性塑料制品的注塑生产场景，可适配常规卧式注塑机的安装使用需求，覆盖日常消费类塑料配件、小型工业塑料结构件的成型加工环节，能够稳定完成熔融塑料的充模、保压、冷却、开模顶出全流程作业，满足中小批量塑料制品的连续生产要求。模具整体采用标准模架拼接结构，整体安装边界适配常规200吨级以内注塑机的拉杆间距、定位圈尺寸与开模行程要求，定模侧设置标准法兰式定位环，可快速与注塑机射嘴完成对中校准，减少上机安装调试的对位耗时。结构设计上覆盖了注塑模的核心实用结构，包含侧向滑块抽芯机构，可处理塑料制品侧壁的倒扣、侧孔特征，避免成型后出现粘模、结构拉伤的问题；配套的升降式顶出机构可在开模到位后平稳将成型塑件从型芯侧顶出，顶出力分布均匀，不会在塑件表面留下明显顶痕；内置的流道系统采用平衡式布局设计，可将熔融塑料均匀输送至模腔各个位置，有效减少充模不均、缺胶、熔接痕明显的成型缺陷，保证塑件尺寸一致性与外观质量。模具的冷却水路布局覆盖定模、动模及滑块核心区域，可在成型过程中快速带走热量，缩短成型冷却周期，提升整体生产效率；侧部设置的锁模与行程定位结构，可保证开合模过程中滑块动作的时序准确性，避免抽芯动作与开模动作出现干涉，降低生产过程中的模具故障概率。整套模具结构完全遵循实际可制造的加工工艺要求设计，各零件的加工公差、装配间隙都符合量产模具的设计规范，既可以直接作为同类塑件模具设计的结构参考，也可用于拆解学习注塑模的滑块抽芯、顶出、流道、冷却等核心系统的布局逻辑，帮助从业者快速掌握注塑模的完整结构组成与动作原理，理解各机构之间的配合时序与设计要点。
