带压接结构的闸门配套铰链组件

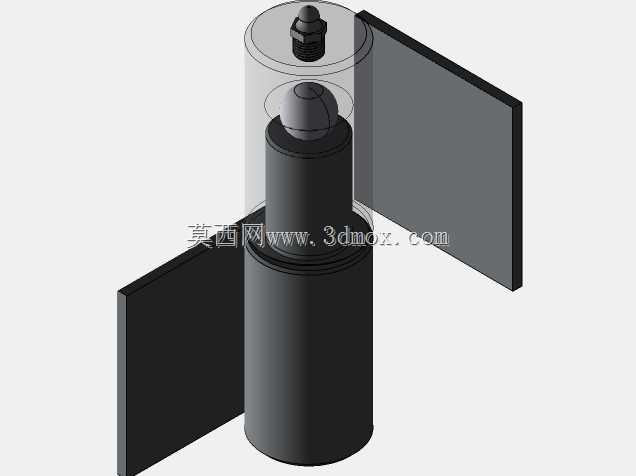

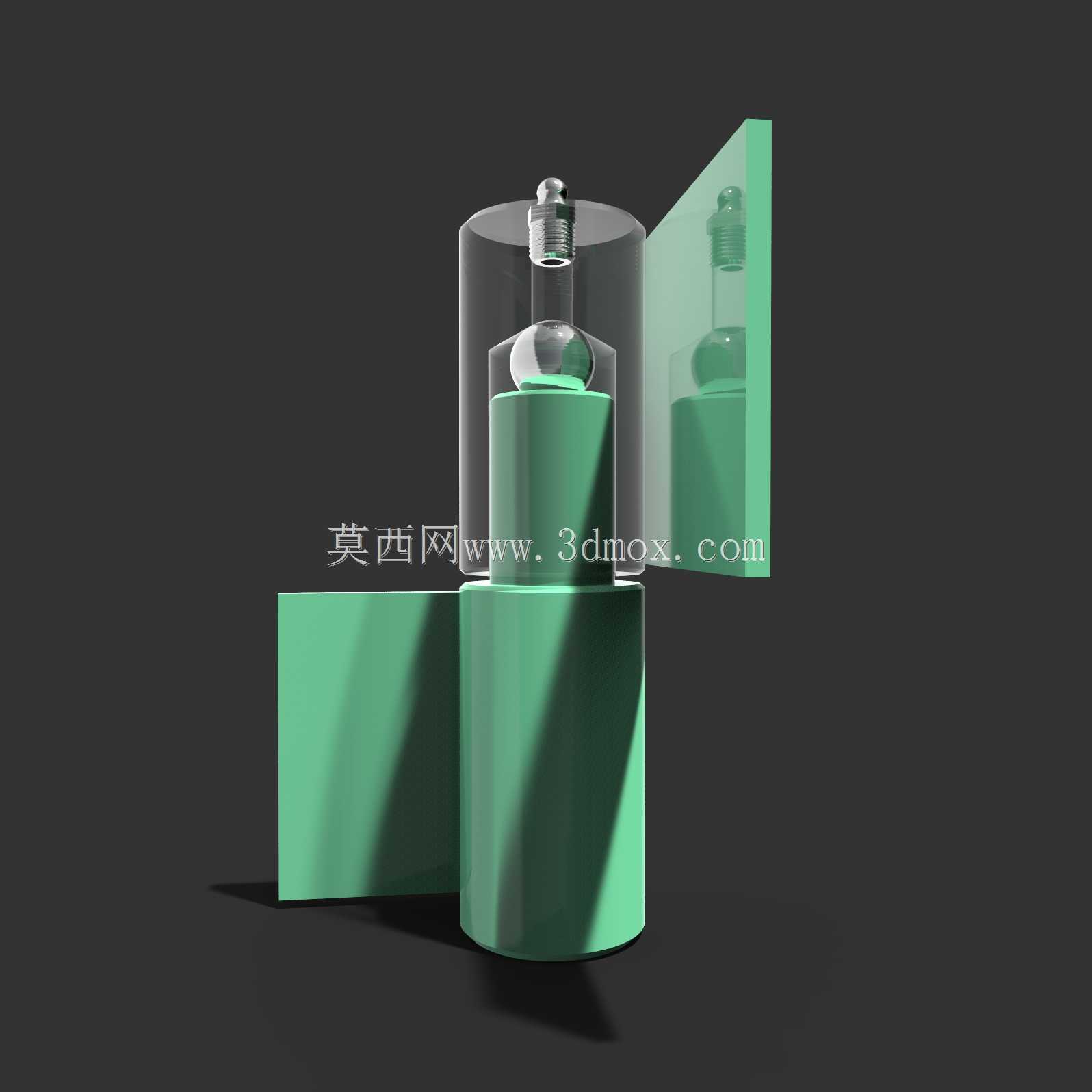

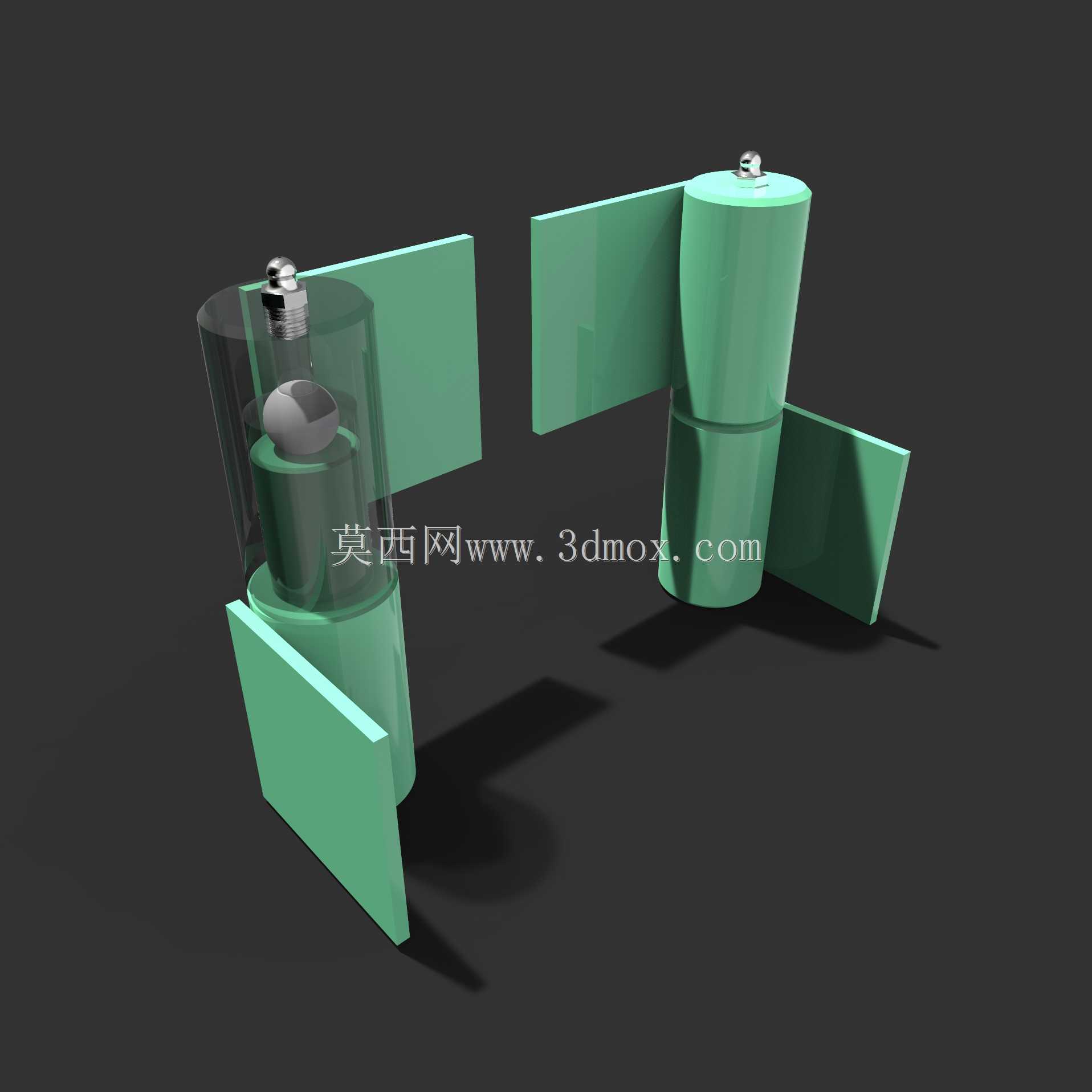

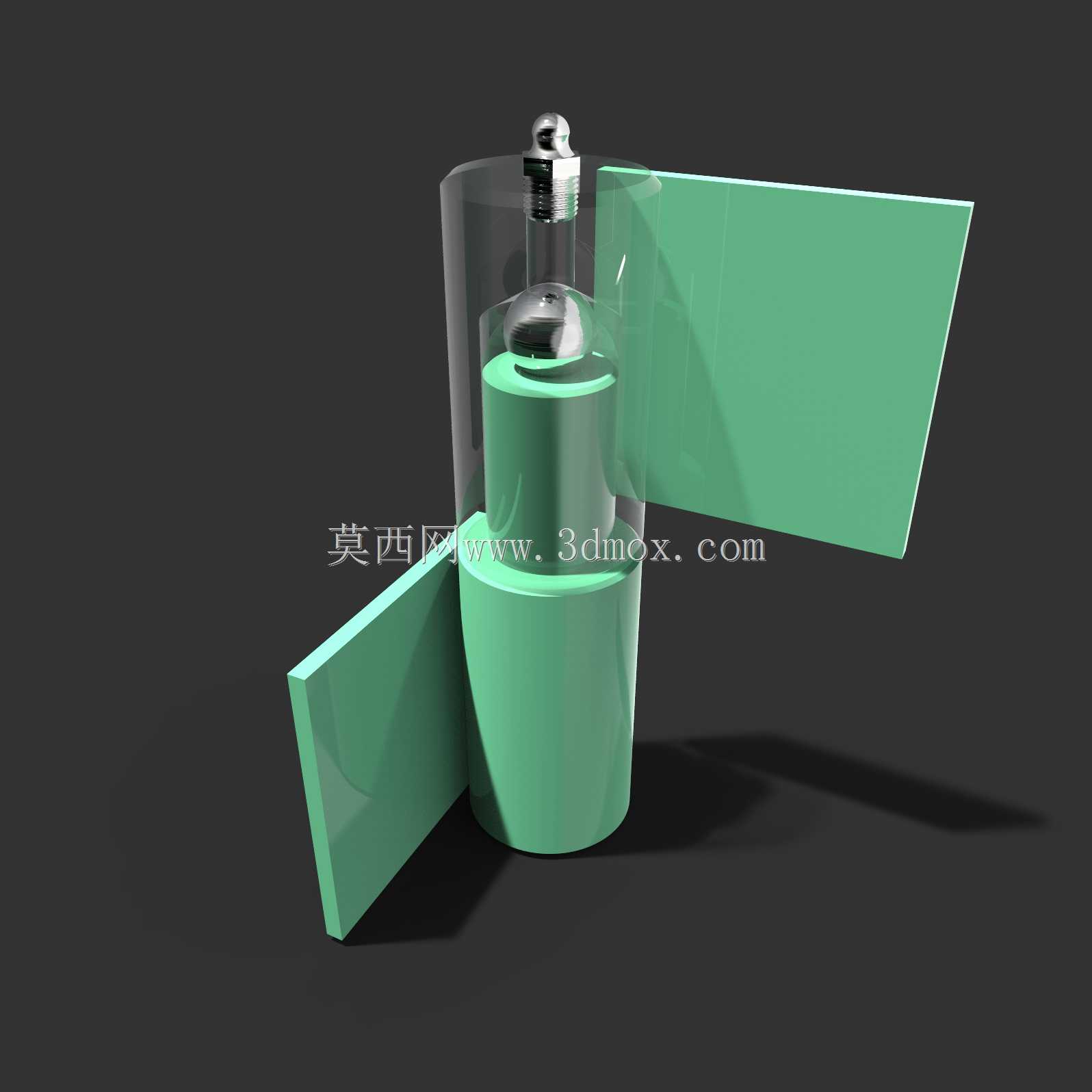

这款带压接结构的闸门配套铰链，主要应用于水利输配水管网、市政给排水管线、工业流体输送管路系统中的闸阀类启闭构件上，作为闸门板与阀座主体之间的核心铰接承载部件，承担着闸门启闭过程中的转动支撑、载荷传递与位置限位功能，是保障闸阀类设备长期稳定启闭动作的关键配套构件。在实际管线运行场景中，这类铰链需要长期承受管内流体的静压冲击、闸门启闭过程中的动载摩擦，以及不同工况下的介质腐蚀，因此结构设计上充分考虑了长期服役的可靠性与承压稳定性。从功能特性来看，该铰链采用分体对称式铰接结构，两端的翼板结构可分别与闸门板、阀座安装位实现贴合固定，中部的圆柱铰接主体内置滚珠轴承组件，将传统铰接结构的滑动摩擦转化为滚动摩擦，大幅降低启闭过程中的转动阻力，即使在长期未动作的工况下，也能避免铰接部位锈死卡滞，保障闸门可以顺畅完成启闭操作。顶部设置的压盖结构可以对内部的轴承组件、铰接销轴形成轴向密封与限位，既可以阻挡管内流体中的杂质进入铰接摩擦副，也能承受管线运行过程中产生的轴向窜动载荷，避免铰接部件出现松脱移位。设计过程中，整体结构选用碳素结构钢作为基材，搭配轴承钢材质的滚动体，兼顾了结构整体的结构强度与摩擦副的耐磨性能，铰接部位的配合间隙经过精准核算，既可以满足转动灵活性要求，也能控制铰接部位的晃动量，避免闸门启闭过程中出现偏移卡涩。从安装边界来看，该铰链的翼板安装面为平面结构，可适配常规平板类闸门的安装基面，中部圆柱主体的外径尺寸经过优化，不会与闸门周边的密封结构、阀腔内壁产生运动干涉，压盖部位的外形做了圆弧过渡处理，可减少流体经过时的紊流冲击，降低流阻损耗与介质对构件的冲蚀影响。两端翼板的安装孔位采用对称布局，可兼容同规格系列闸门的安装尺寸，无需对原有闸门结构做额外改造即可完成替换安装，铰接销轴的端部设置了防脱锁止结构，可避免长期运行过程中销轴受振动影响脱出，保障铰接结构的连接可靠性。在实际应用中，这类铰链不仅可用于常规清水管线的闸阀配套，也可通过调整表面防腐处理工艺，适配污水、工业流体等不同介质的管线工况，压盖结构的密封设计可有效阻隔介质进入铰接内部，延长构件的维护周期，降低管线运维的人工与配件成本。
