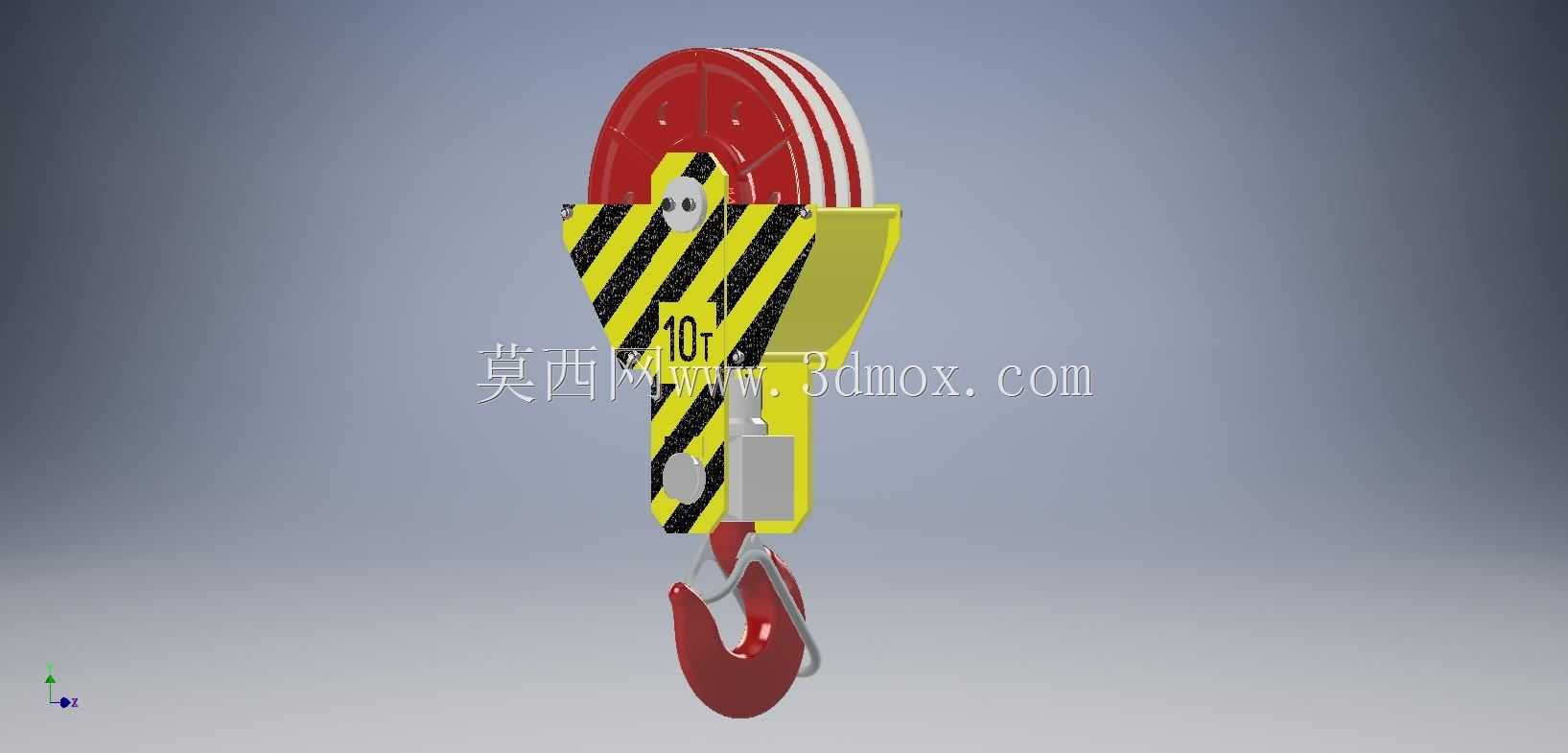

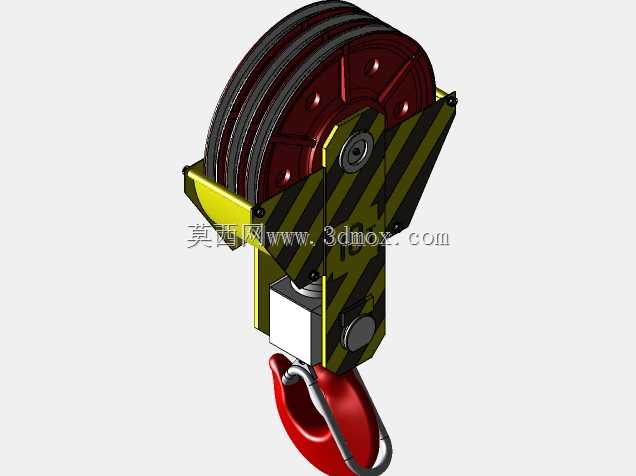

10吨级起重作业吊钩组结构设计

这款10吨额定载荷的吊钩组，是桥式起重机、门式起重机、流动式起重机等起重设备取物装置的核心组成部件，广泛应用于厂房内重型工件转运、港口货场散杂件吊装、基建工地建材吊运、仓储库区重型货物装卸等各类需要垂直起升重物的作业场景，是连接起重钢丝绳与被吊重物的关键受力构件，直接决定起重作业的载荷承载能力与作业安全系数。从实际作业用途来看，该吊钩组能够适配多种规格的起重挠性件，通过上部的滑轮组结构改变钢丝绳受力方向、实现起升过程的省力效果，下部的吊钩构件可配合卸扣、吊梁、吊装带等辅助吊具，完成不同形态、不同吊点分布重物的吊挂作业，满足常规工业场景下10吨级重物的起升、变幅、回转全过程的载荷传递需求。在功能特性设计上，该吊钩组采用滑轮与吊钩架集成化的结构布局，上部的多槽滑轮匹配对应倍率的钢丝绳缠绕系统，可有效降低单根钢丝绳的受力载荷，减少钢丝绳磨损速率；滑轮外侧设置有醒目的黄黑警示防护侧板，既能够避免钢丝绳脱槽引发作业故障，也能在作业过程中起到视觉警示作用，提醒现场作业人员保持安全距离；吊钩本体配备有防脱棘爪装置，可防止吊挂的吊索具在作业过程中从吊钩钩口意外脱出，规避重物坠落的安全风险；吊钩架中部标注清晰的额定载荷标识，能够让现场作业人员直观识别设备承载上限，避免超载作业引发结构失效。从设计思路层面，整个吊钩组遵循起重机械安全规范的受力要求，所有承载构件均按照额定载荷的安全系数进行强度校核，滑轮轴、吊钩横梁、吊钩螺母等核心受力部件采用对称式受力布局，保证起吊过程中载荷均匀传递，避免偏载引发的局部应力集中；滑轮与吊钩架之间设置有推力轴承结构，可实现吊钩在承载状态下的水平回转，方便作业人员调整被吊重物的朝向，适配不同吊装工位的对位需求；防护结构与承载结构采用分体式装配设计，既保证防护部件损坏后可快速更换，也避免防护结构参与核心受力，影响整体承载可靠性。在外形尺寸与安装边界方面，该吊钩组的整体轮廓适配10吨级起重机的起升机构安装空间，上部滑轮的绳槽尺寸匹配对应直径的起重钢丝绳，安装时可直接按照钢丝绳缠绕倍率完成穿绳作业，无需额外改装适配；吊钩的钩口尺寸适配常规规格的卸扣与吊装带，能够兼容多数通用吊装辅具的连接需求；整体垂向高度在保证足够安全行程的前提下控制在合理范围，可减少起升机构的无效占用空间，提升起重机的有效起升高度，满足常规厂房、货场的吊装高度使用需求。
