双梁龙门吊大车行走端梁结构设计

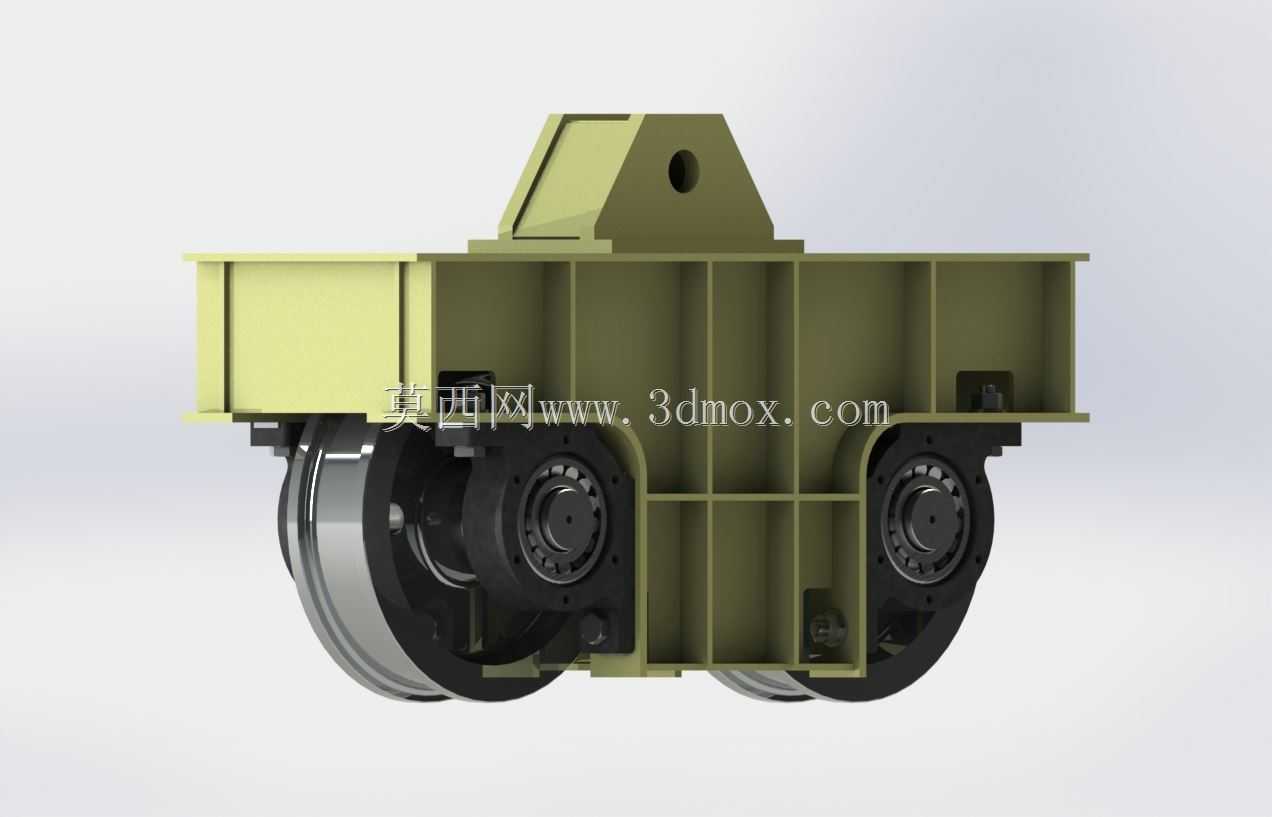

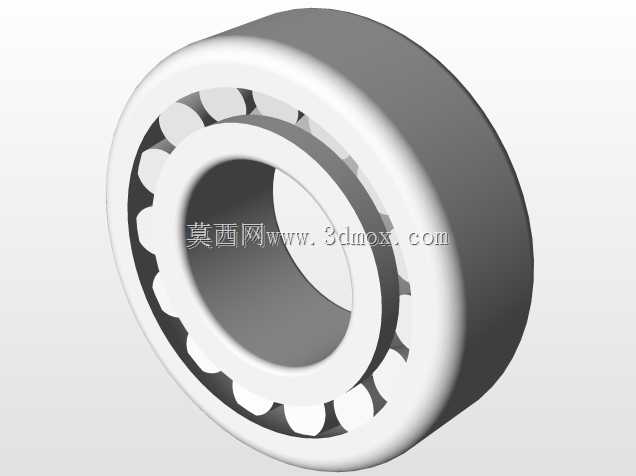

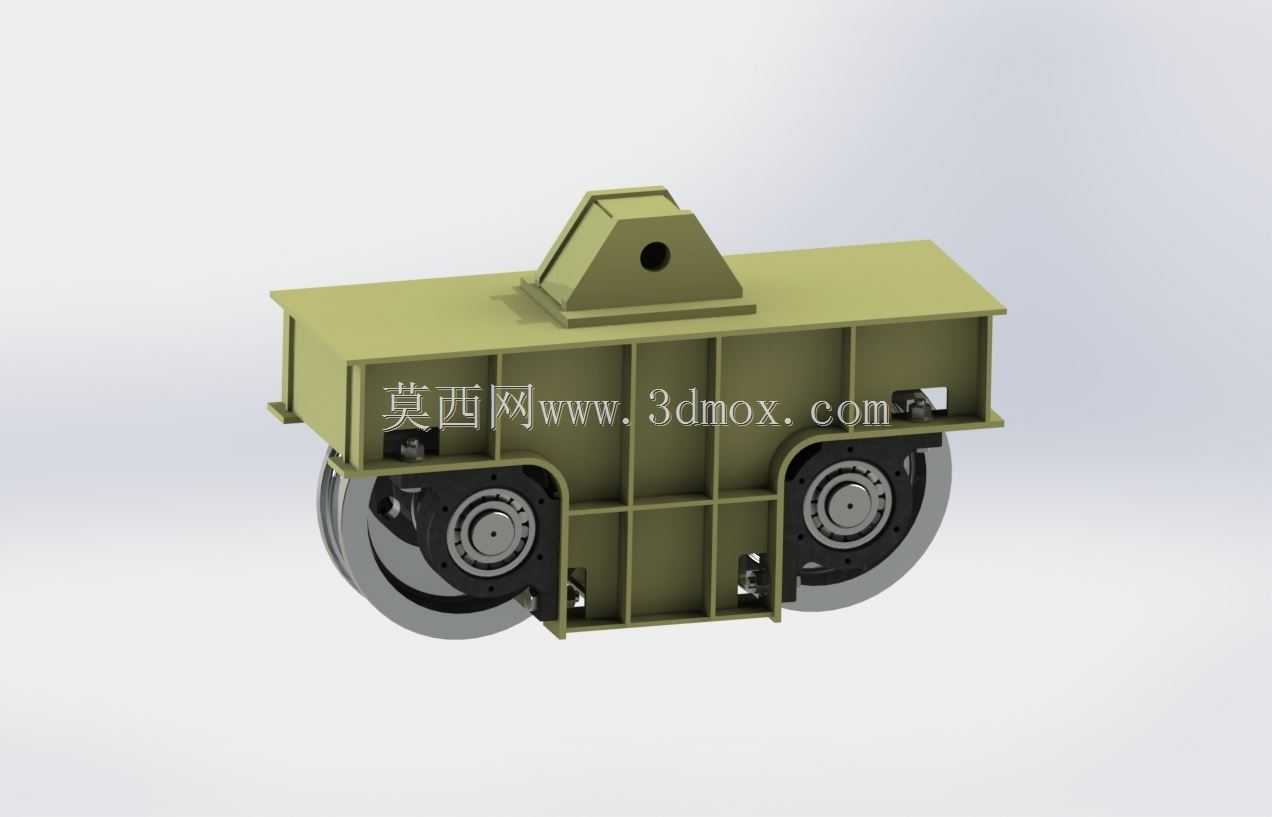

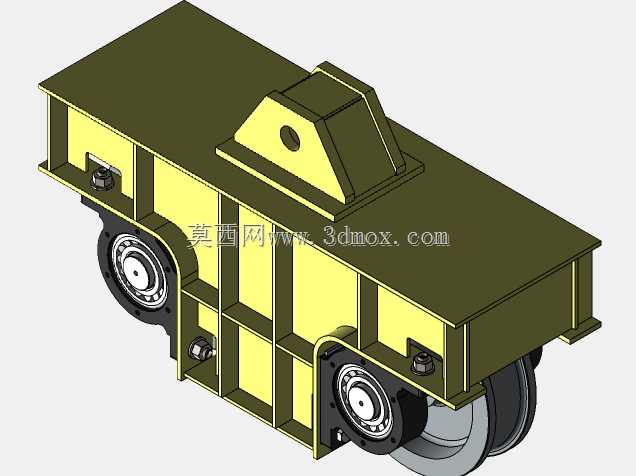

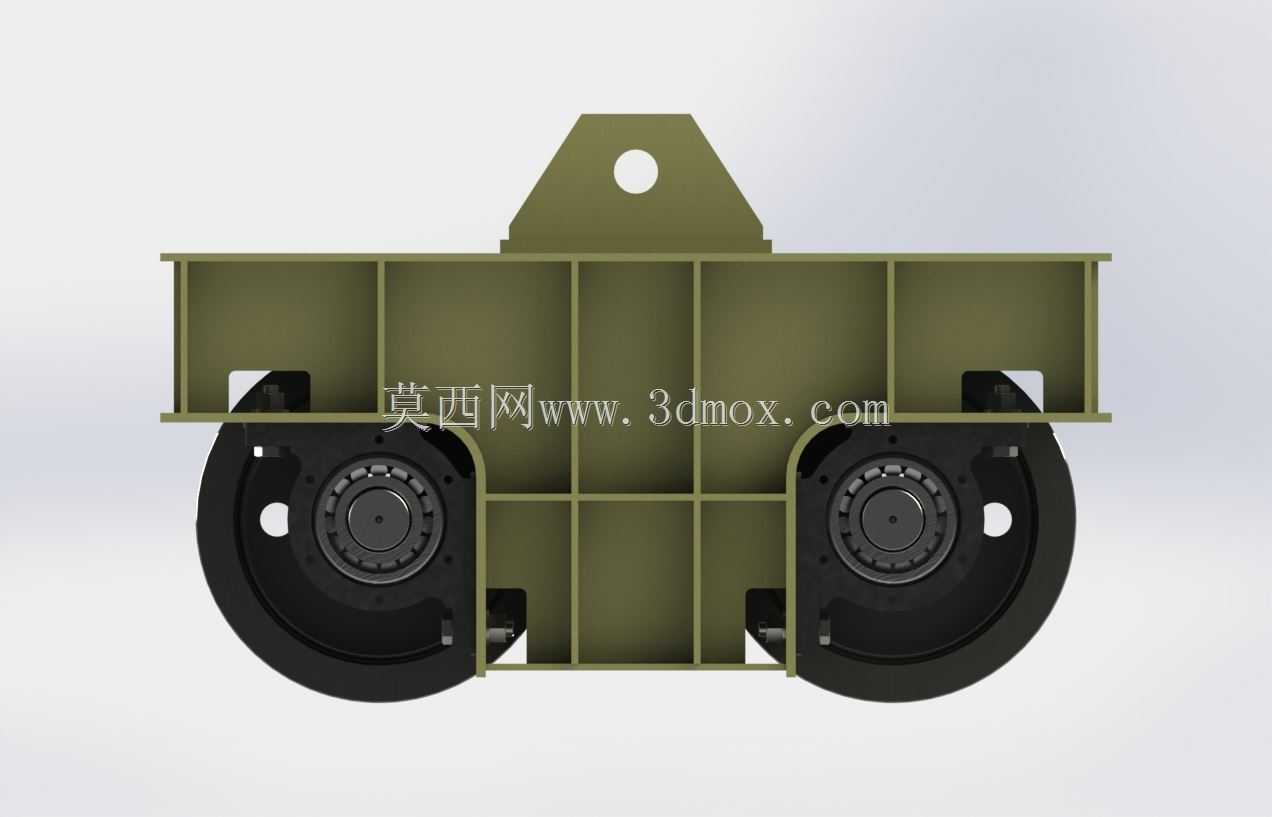

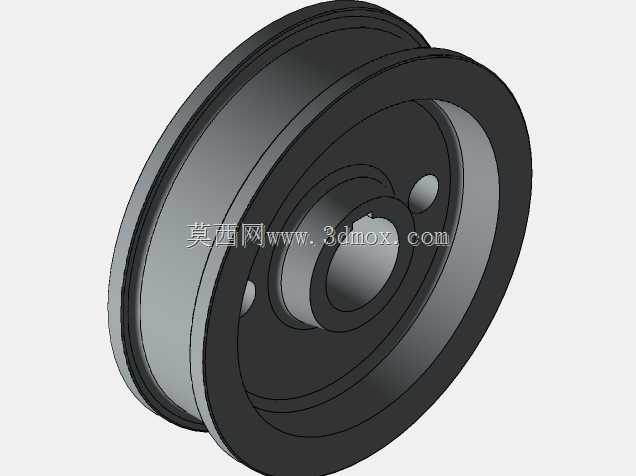

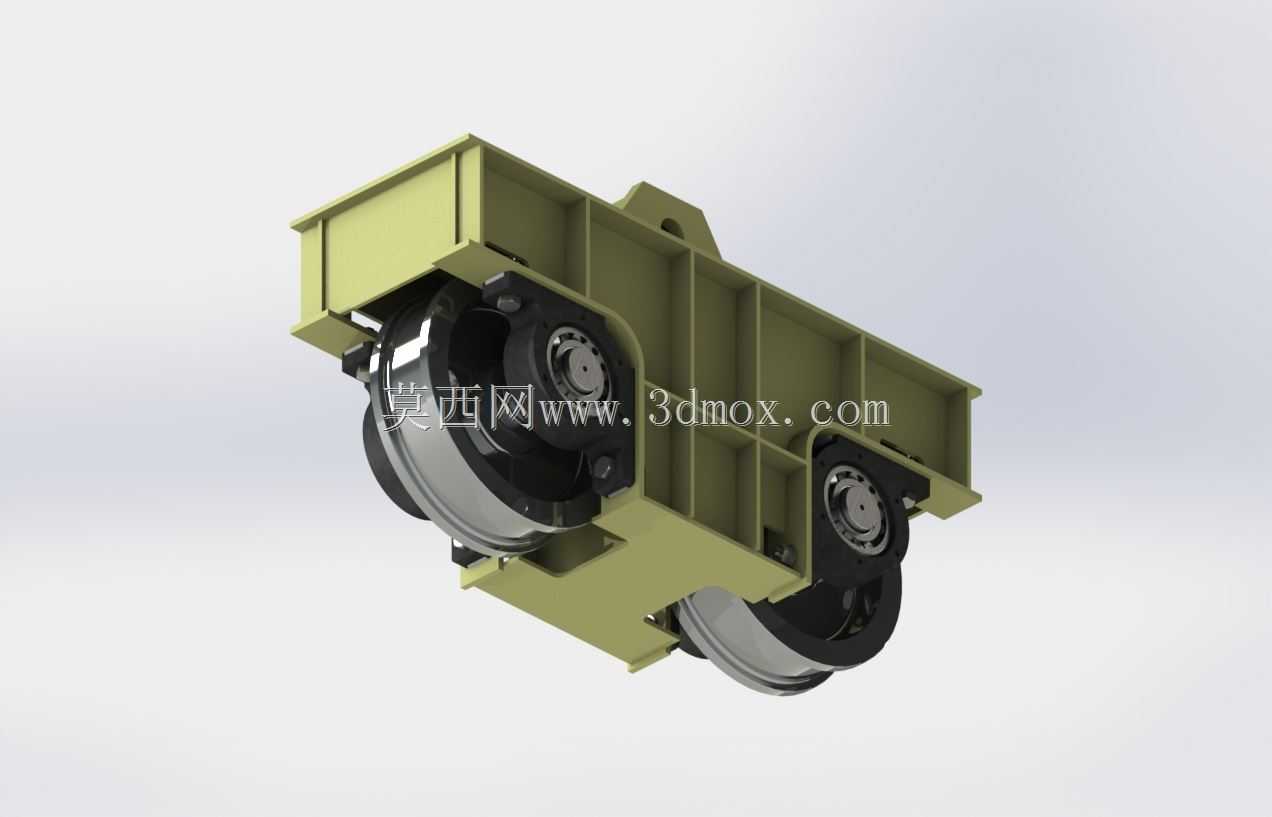

该结构为双梁龙门吊的大车行走端梁总成，是龙门吊整机实现沿轨道纵向移动的核心承载部件，主要应用于露天货场、铁路货站、港口堆场、大型钢结构预制厂、重型装备制造车间等场景的大吨位物料吊装转运作业，承担着承载主梁、起升机构、吊重载荷并将载荷均匀传递至轨道的核心作用，是龙门吊稳定运行的关键基础部件。该端梁采用箱型梁焊接结构设计，主体以低合金高强度钢板拼焊成型，内部设置多道纵横交错的加劲肋板，将箱型腔体分隔为多个封闭受力单元，既能够有效承受满载工况下的垂直压应力、大车启动制动时的纵向水平冲击力，也可抵御户外作业时横向风载带来的扭转载荷，避免梁体发生局部失稳或整体变形。端梁上部设置有与双主梁对接的定位安装座，安装座加工有精准的定位止口与连接螺栓孔，可保证与主梁装配时的形位公差，确保两根主梁的平行度与轨距精度，避免后期运行出现啃轨问题。端梁下部对称布置两套大车行走车轮组，车轮采用合金钢锻造后经表面淬火处理，踏面硬度适配重型钢轨的接触要求，配套的轴承组采用密封式滚子轴承，可承受大径向载荷同时具备良好的防尘防水能力，适配户外多尘、多雨的复杂作业环境；车轮组与端梁本体采用铰接式连接结构，可在轨道存在少量高低差时自动调整车轮贴合度，保证四个车轮始终与轨道均匀接触，避免局部轮压过大造成的轨道或车轮异常磨损。设计过程中充分考虑了安装边界与维护空间，端梁整体宽度适配标准龙门吊的轨距范围，下部车轮的轮缘内侧距匹配常用的QU系列起重钢轨参数，端梁侧面预留有行走驱动机构的安装接口，可配套分别驱动或集中驱动的传动系统，同时预留了缓冲器、行程限位开关、扫轨板等安全附件的安装位置，无需额外焊接改装即可完成整机配套装配。端梁顶部的吊耳结构经过受力验算，可满足端梁自身吊装、整机转运过程中的起吊强度要求，整体结构在保证承载能力的前提下优化了板材排布，尽可能降低结构自重，减少运行过程中的无用功率损耗，兼顾了结构可靠性与运行经济性。
