台虎钳配套手动弯管作业工装结构

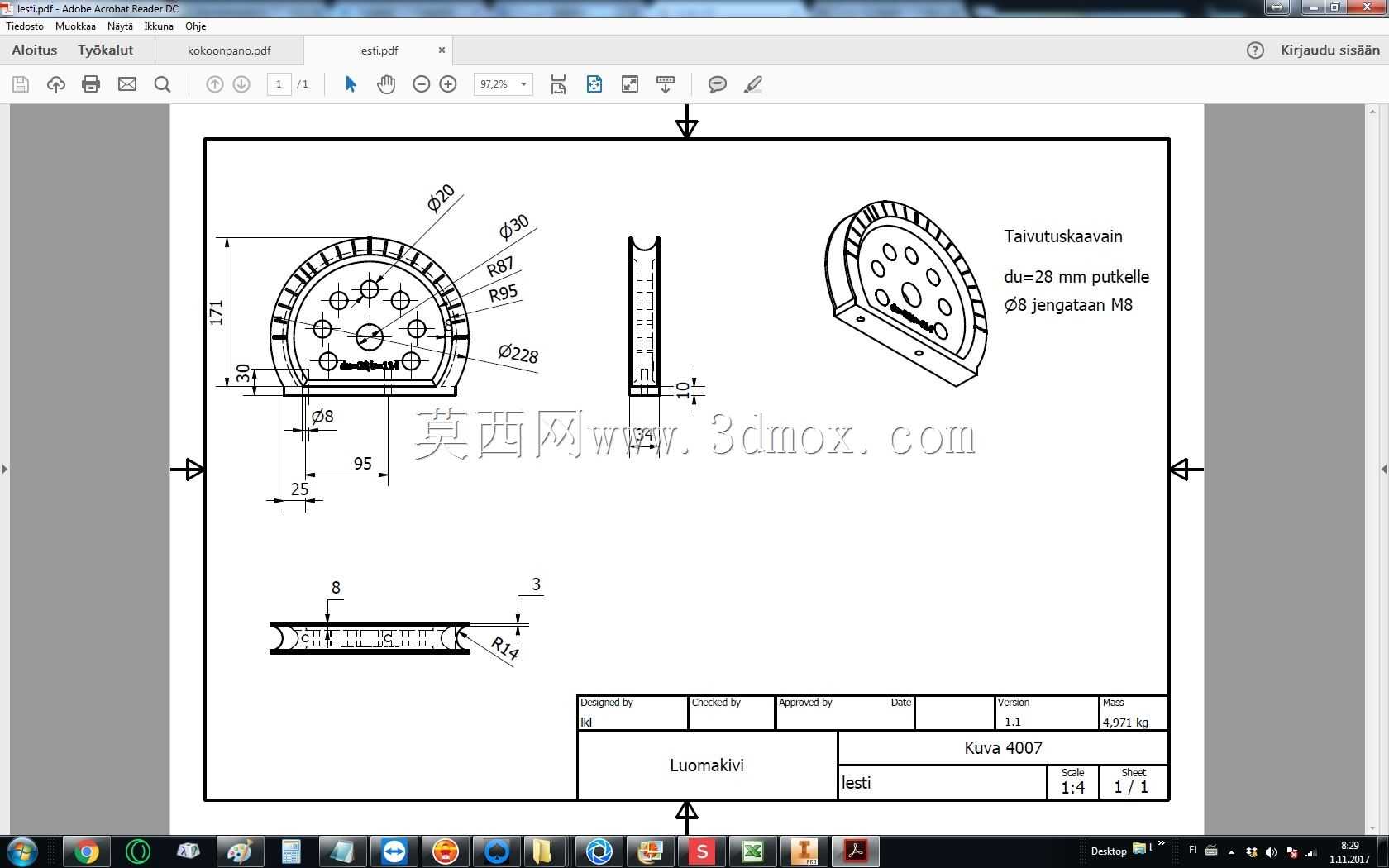

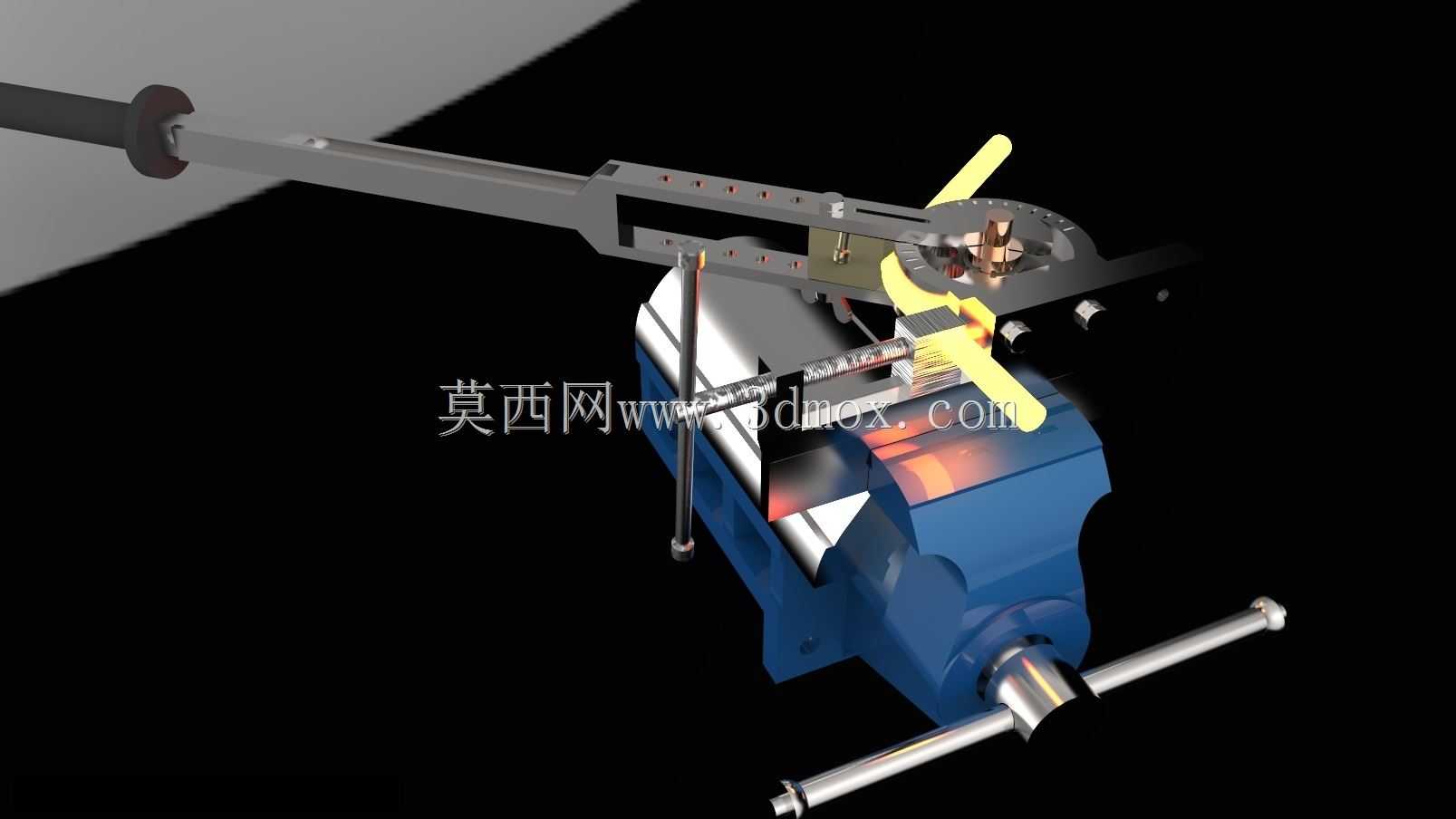

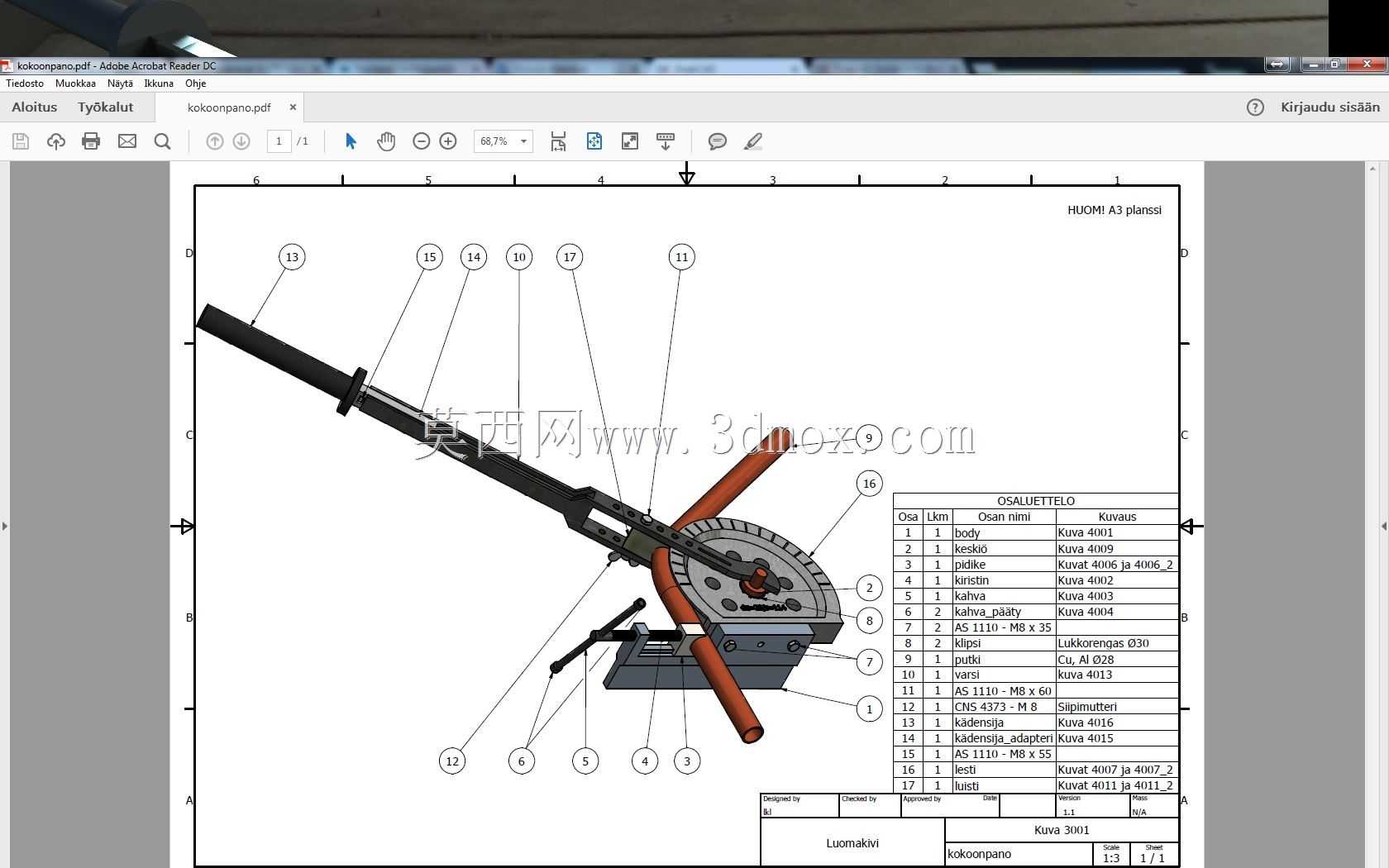

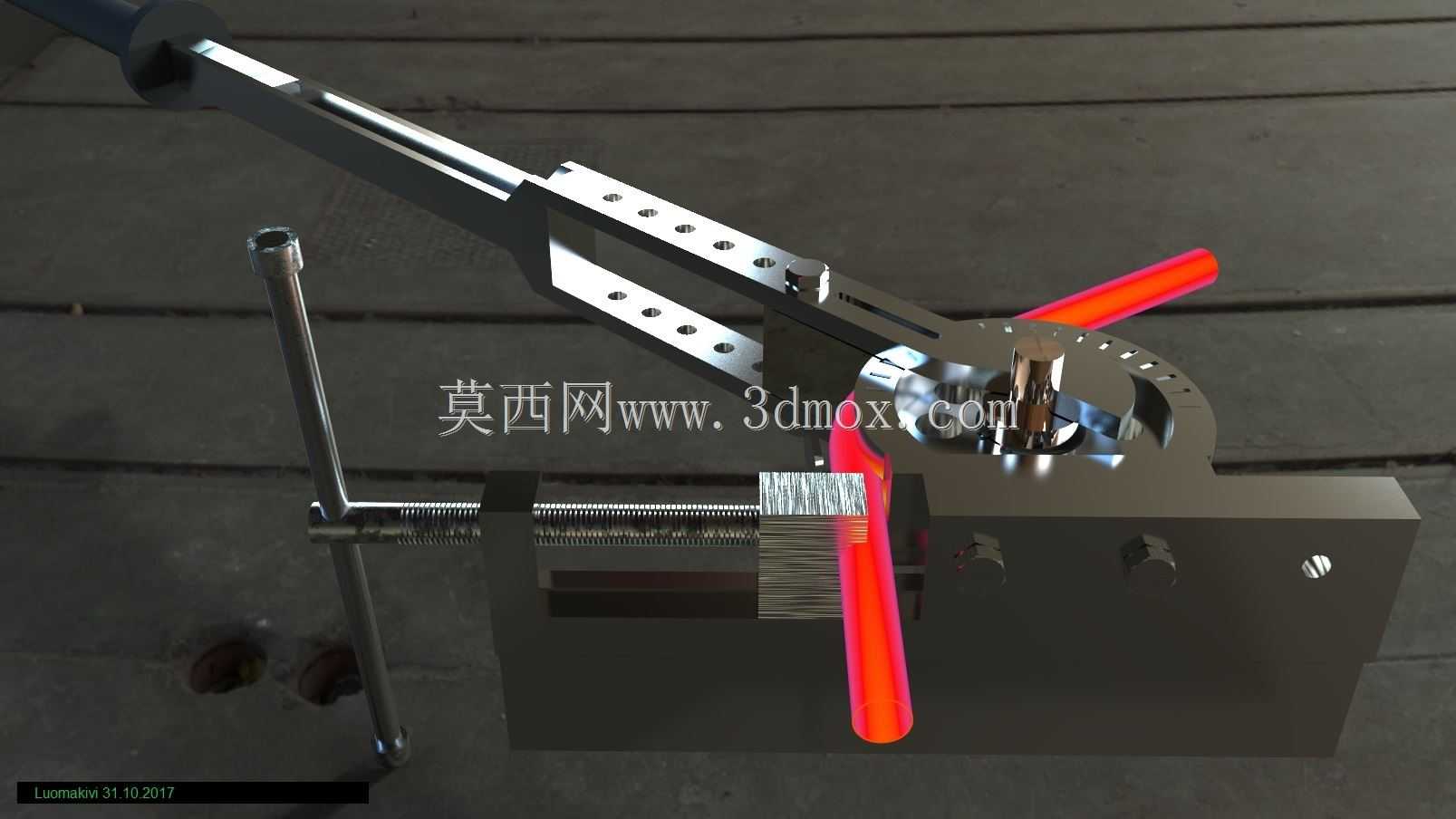

这套弯管作业工装主要适配小型金属管路加工场景，常见于水电安装现场、小型五金加工车间、设备维修班组的日常作业环节，用来完成小直径金属管道的定角度弯折作业，无需配套大型电动弯管设备，借助常见的台虎钳装夹固定即可投入使用，能够覆盖现场零散的弯管加工需求，避免大型设备转场不便、小批量加工成本过高的问题。工装整体采用分体组合式结构设计，核心装夹基座可直接卡合在台虎钳的钳口位置，依靠台虎钳的夹紧力实现整体固定，不需要额外在工作台面打孔安装，也不需要配套专用的固定基座，转场使用时只需松开台虎钳即可整体转移，适配不同作业现场的临时加工需求。工装的弯折操作端采用长力臂杠杆结构，力臂长度经过合理配比，操作人员仅需施加较小的手部作用力，即可带动弯折模头完成金属管道的塑性变形，有效降低手动弯管的作业强度，同时长力臂结构也能更好控制弯折过程的进给速度，避免瞬间施力过大导致管道出现瘪管、开裂的问题。弯折模头位置配套有角度刻度标识，作业前可根据管路安装所需的弯折角度提前定位挡块，弯折过程中可直接通过刻度盘确认当前弯折角度，不需要额外搭配角度尺反复测量，能够有效提升小批量弯管作业的加工效率，也能保证同批次管路弯折角度的一致性，减少后续管路安装时的适配调整工作量。工装的管道定位槽分别适配28毫米和15毫米两种常用直径的金属管道，定位槽的弧度与管道外径完全贴合，弯折过程中能够均匀承托管壁受力，避免管道弯折位置出现截面变形、管壁褶皱的问题，保证弯折后的管道通径不受影响，满足流体输送管路的安装使用要求。整体结构的安装边界完全适配常规台虎钳的钳口开合范围，装夹后不会超出普通工作台面的操作空间，操作手柄的活动范围内无多余干涉结构，操作人员可站在台虎钳正前方完成全部弯管操作，作业过程中不需要频繁调整站位，也不需要额外搭配其他辅助工具。整套工装的结构件多采用常规金属型材加工而成，易损的弯折模头可单独拆卸更换，长期使用出现磨损后不需要整体更换工装，仅需替换对应规格的模头即可持续使用，能够有效降低工装的长期使用成本，适配现场长期高频次的零散弯管加工作业需求。
