EROWA机床用旋转体电蚀固定工装

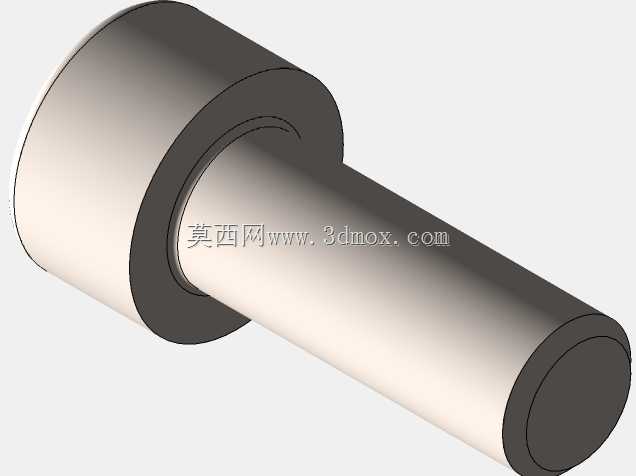

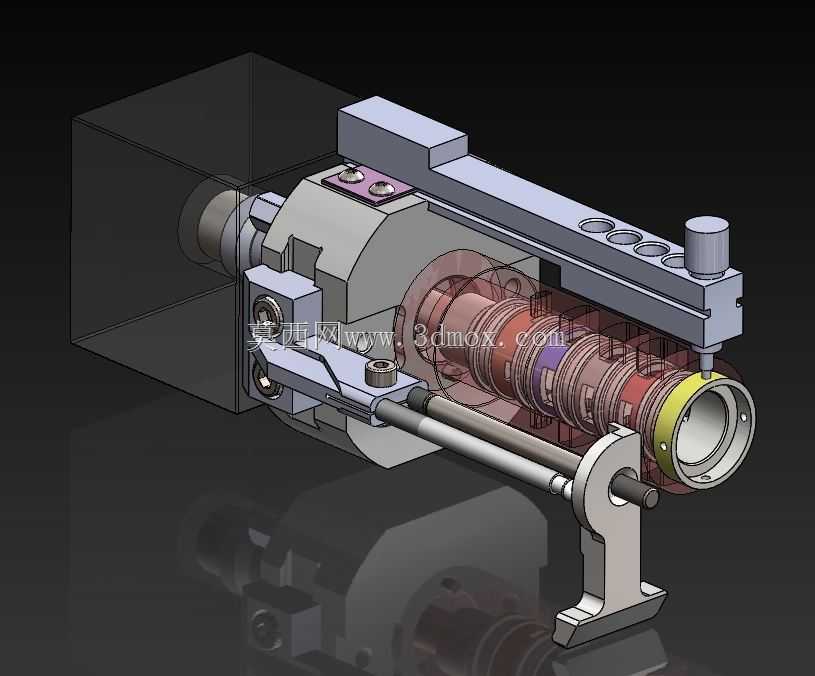

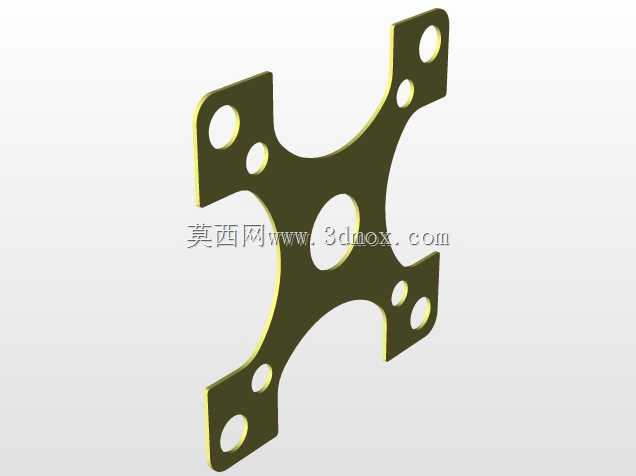

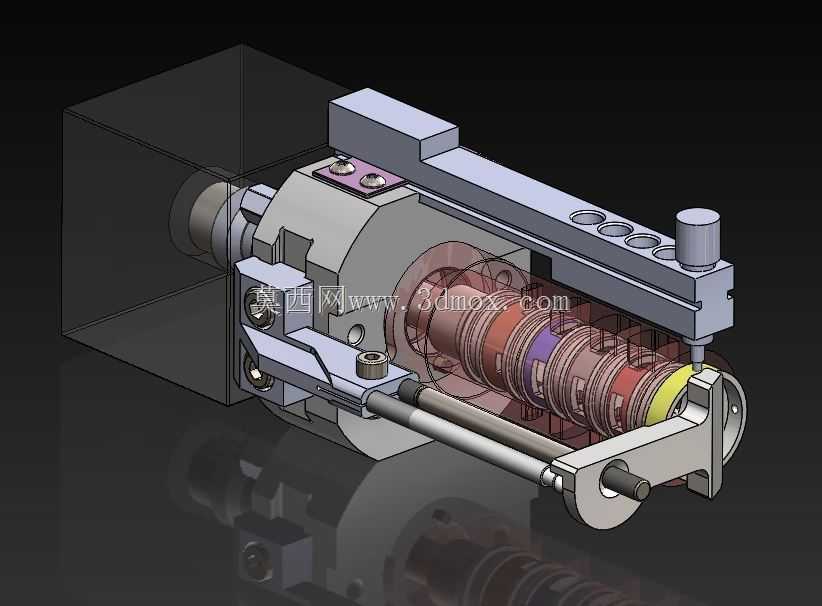

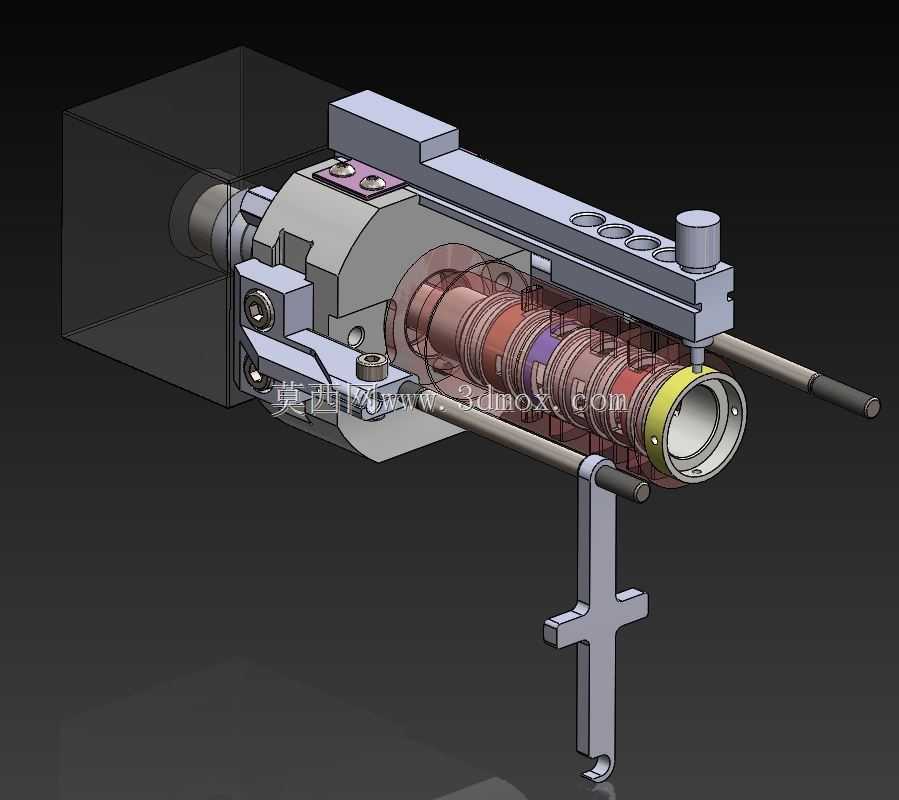

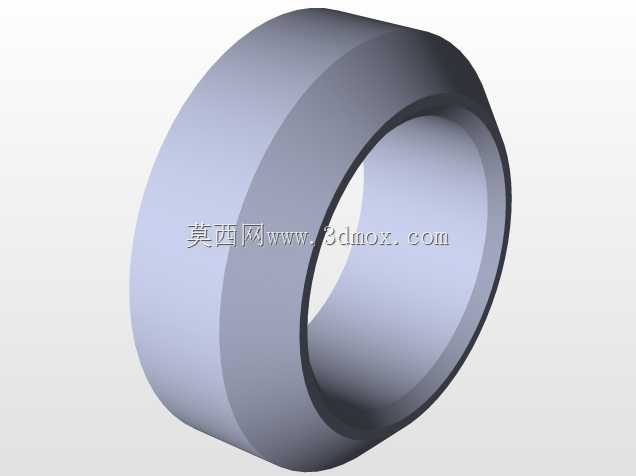

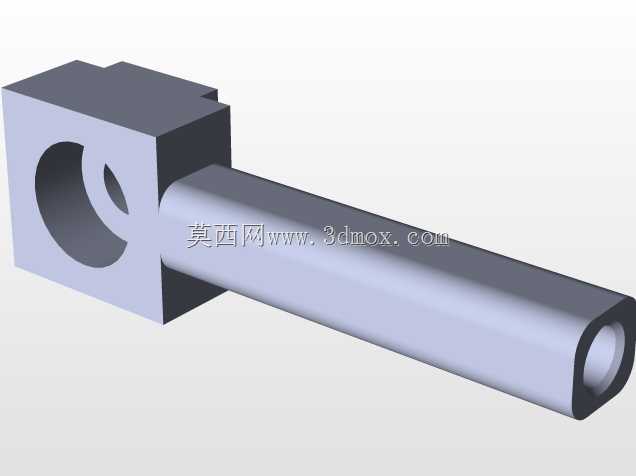

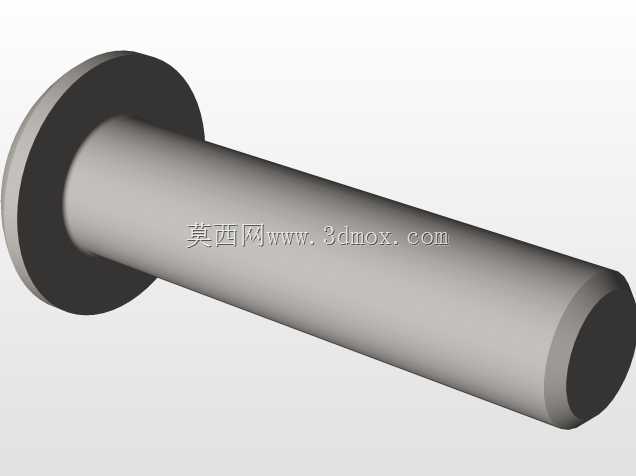

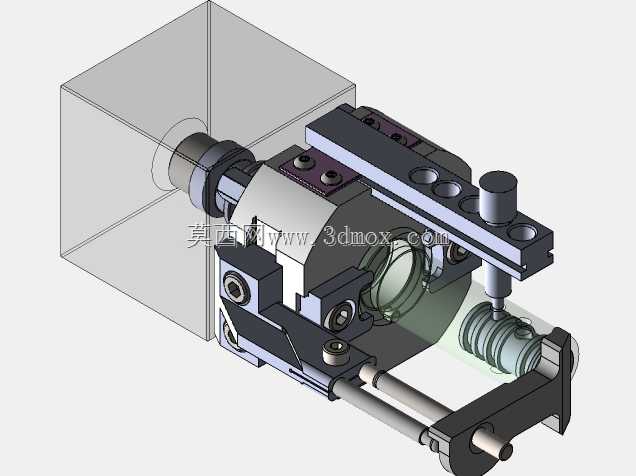

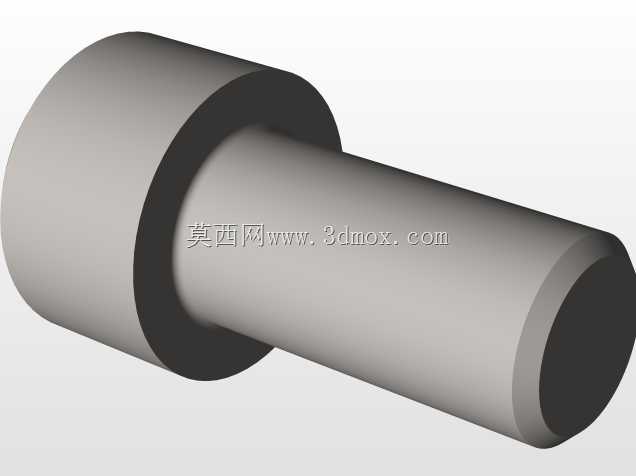

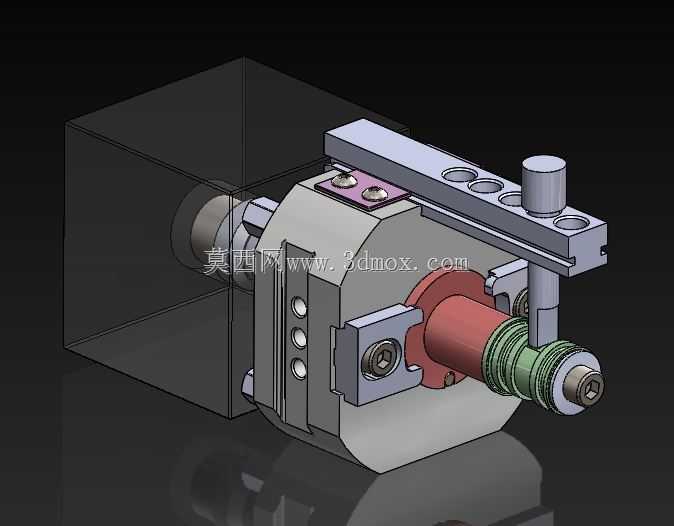

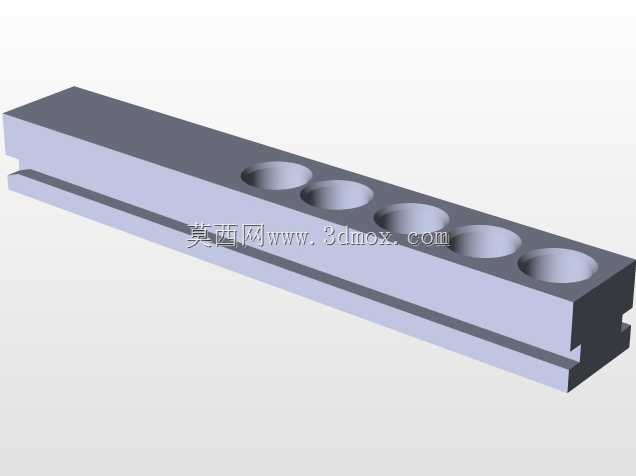

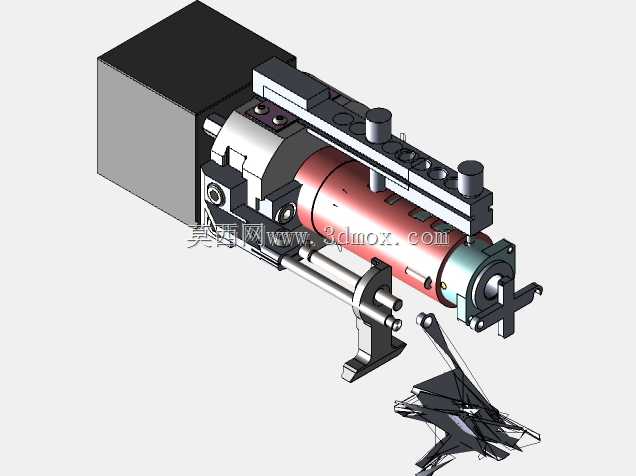

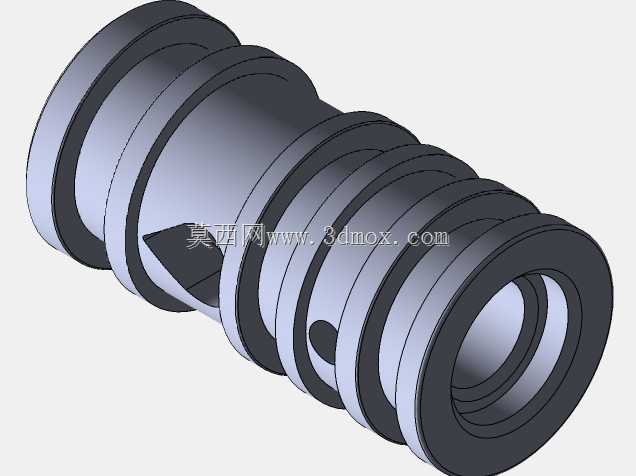

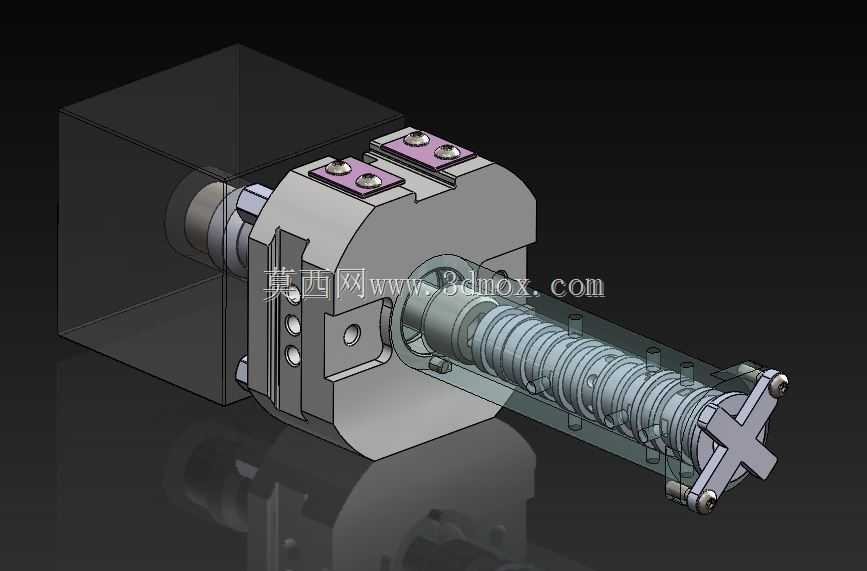

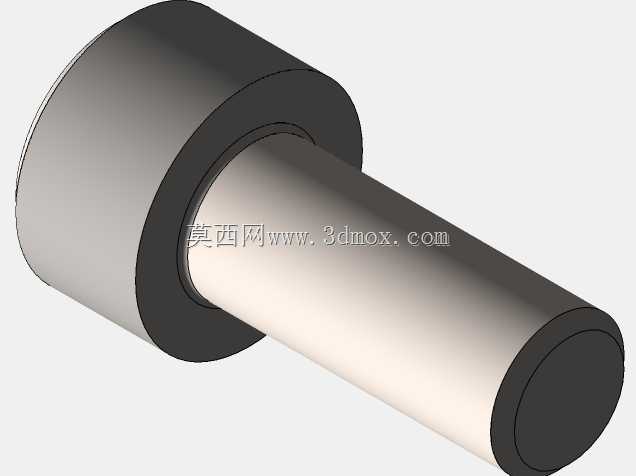

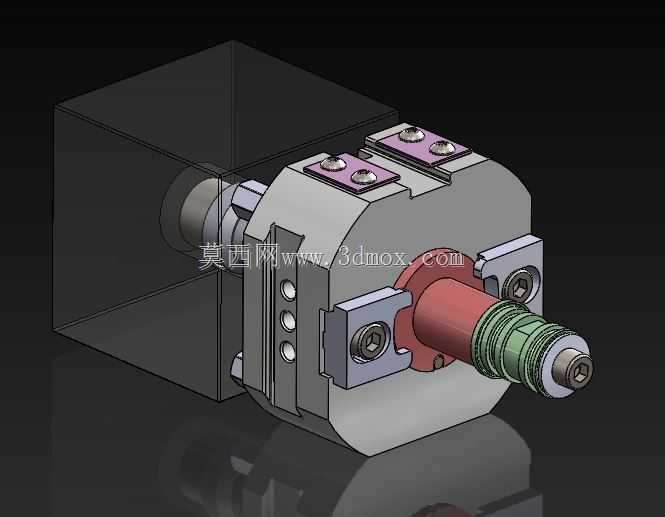

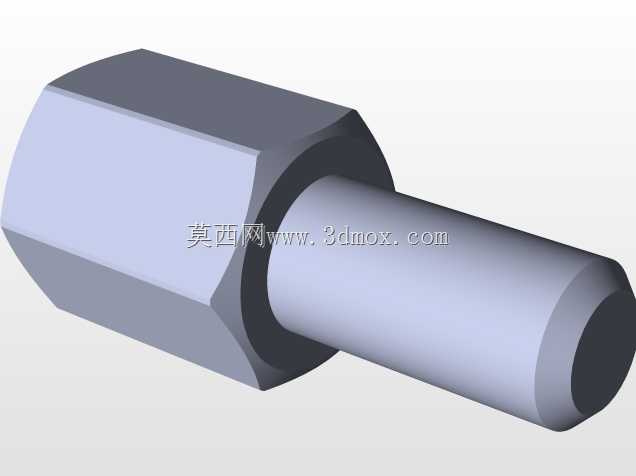

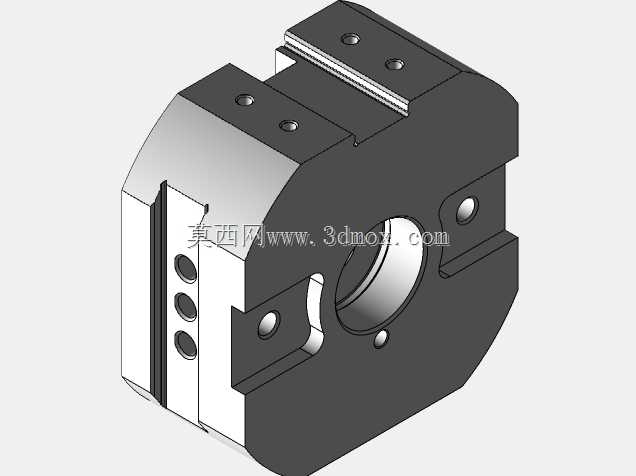

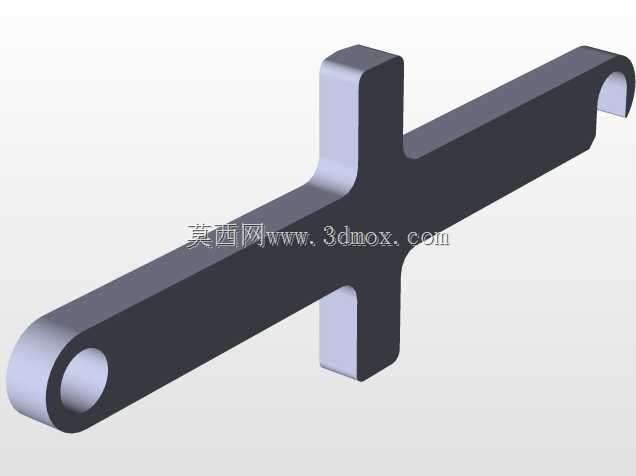

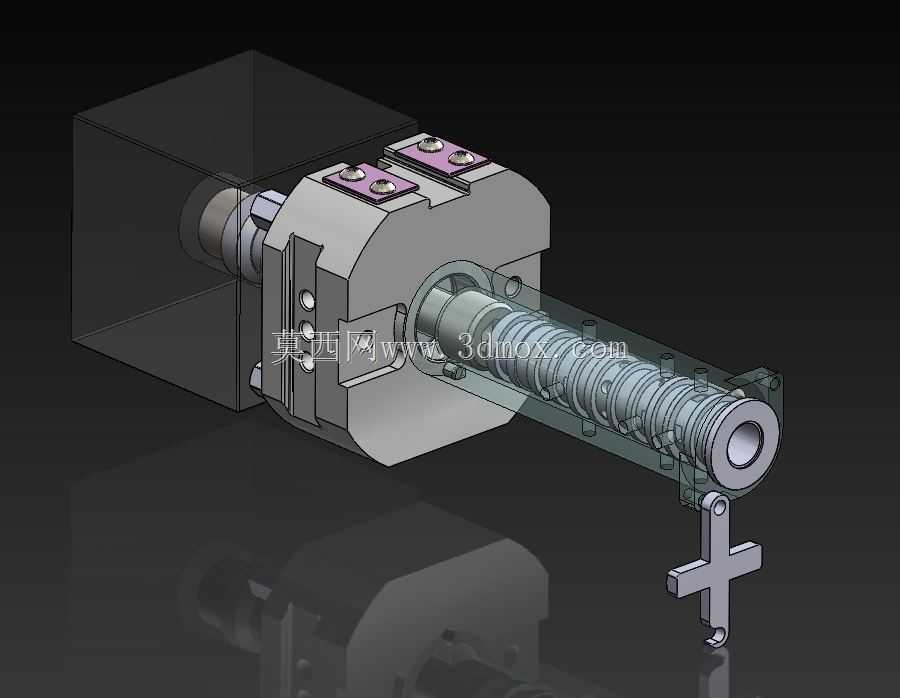

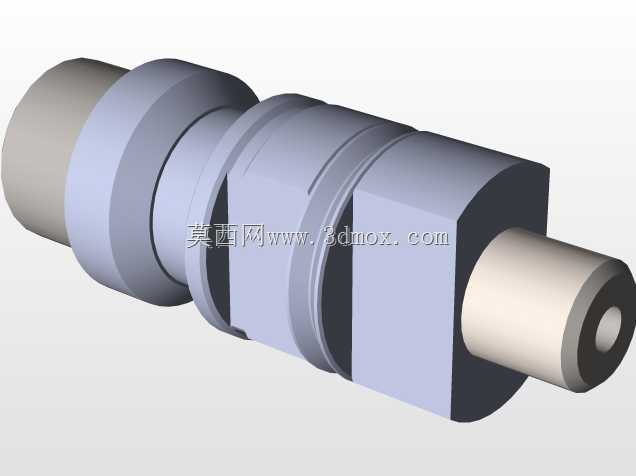

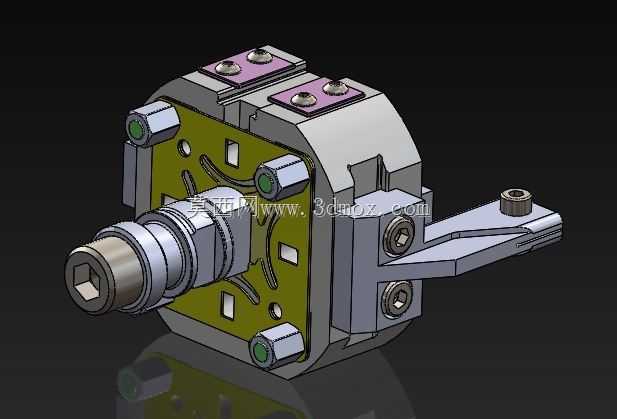

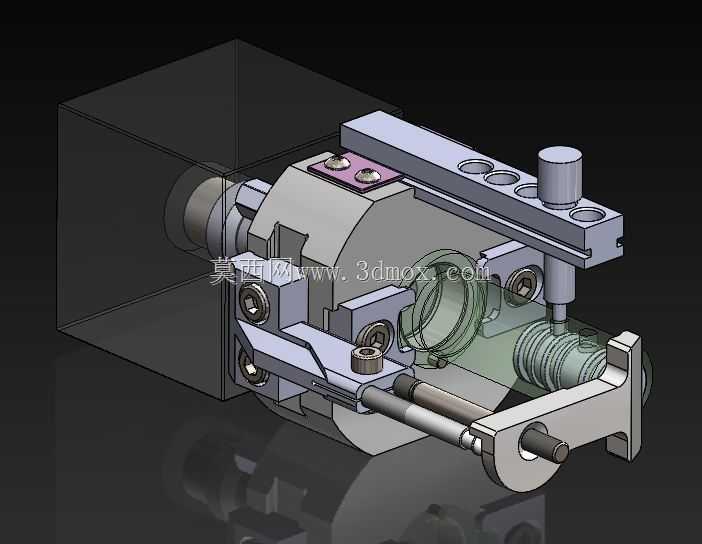

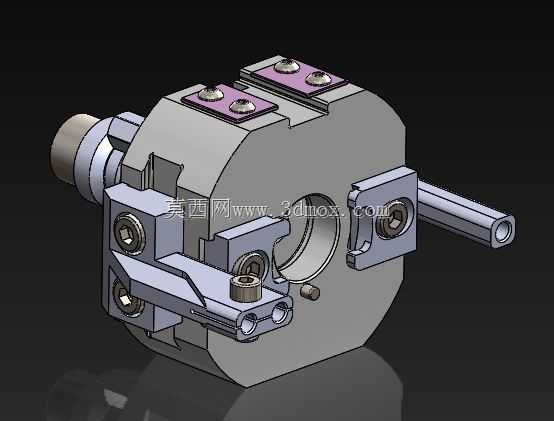

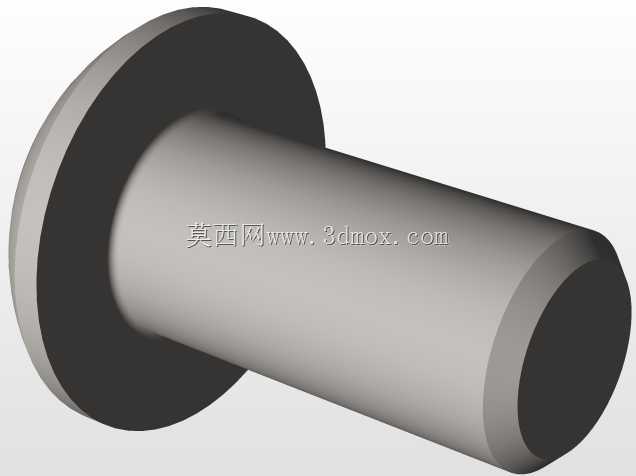

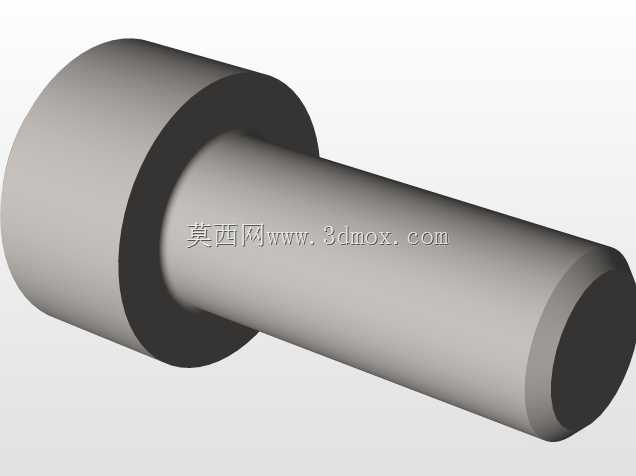

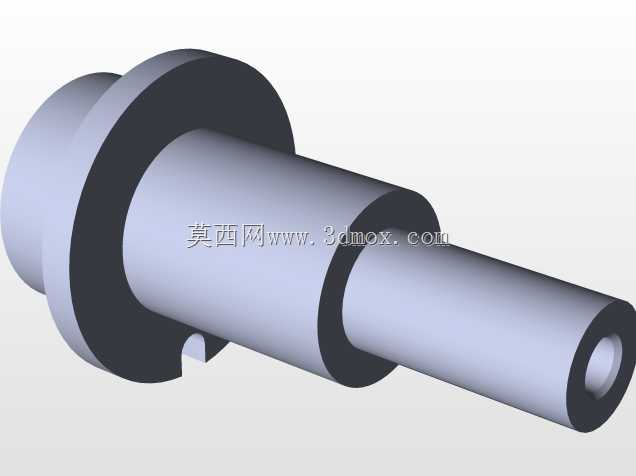

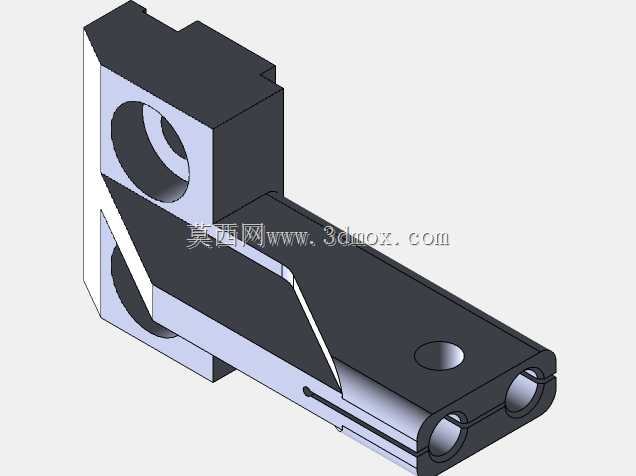

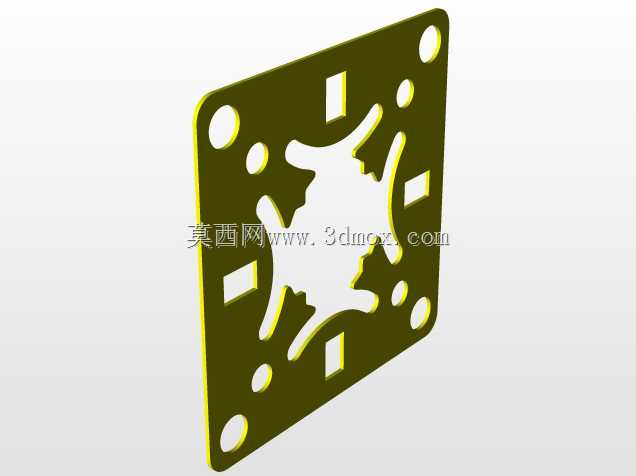

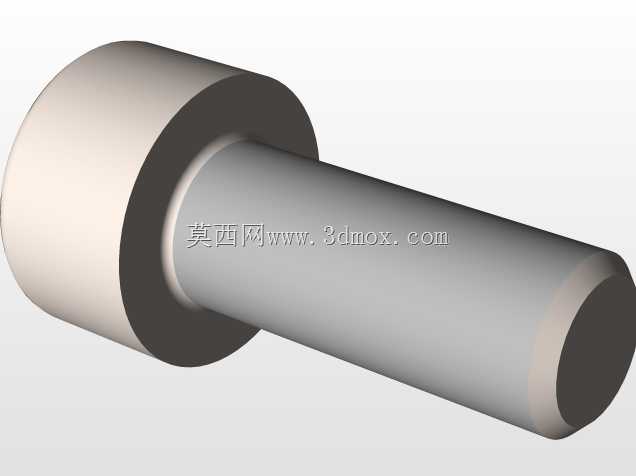

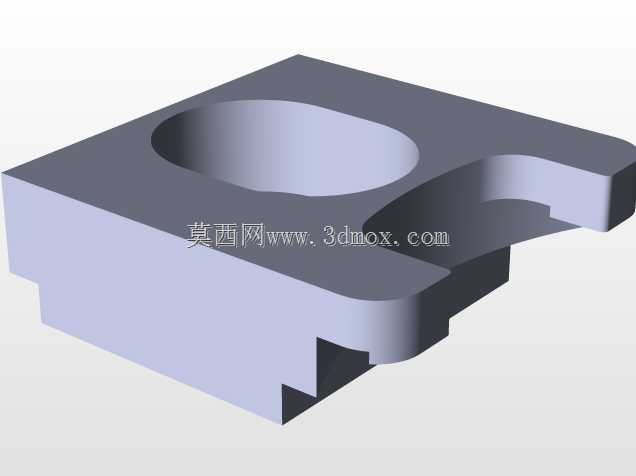

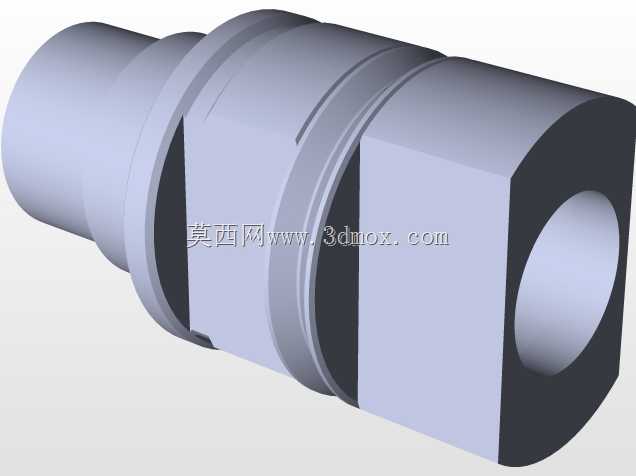

在精密电加工生产场景中，EROWA机床作为高精度定位加工的核心设备，常面临多规格旋转体类工件装夹定位精度不足、换装效率偏低的问题，这款固定装置正是针对该类加工痛点开发的专用装夹结构。该装置核心用途是在EROWA机床上实现各类轴类、套类等旋转体工件的稳定装夹与精准定位，为电蚀加工工序提供可靠的装夹基础，避免加工过程中工件出现位移、振颤，保障电蚀加工的尺寸精度与表面质量。从功能特性来看，装置采用多向可调的夹紧结构设计，周向分布的多组夹紧组件可根据旋转体工件的外径尺寸进行适配调整，夹紧块与工件接触面做了贴合优化，既能保证足够的夹紧力抵御电蚀加工过程中的脉冲作用力，又能避免装夹应力集中造成工件表面夹伤；装置自带的定位基准面与EROWA机床的标准定位接口完全匹配，安装后可快速完成找正，无需反复校准定位基准，大幅缩短工件换装的辅助时间。设计思路上，整体采用对称式结构布局，将定位基准与夹紧功能集成在同一主体结构上，主体采用高强度合金结构钢材质，兼顾结构刚性与长期使用的耐磨性；顶部设置的两组可调压块可针对带台阶、带异型端面的旋转体工件进行轴向压紧，防止加工过程中工件出现轴向窜动；侧向伸出的导向杆结构可配合机床的自动换装机构，实现装置在机床工位上的快速切换，适配自动化电加工生产线的连续作业需求。从安装边界来看，装置主体为近似方形的回转集成结构，中心设置贯穿的工件安装通孔，可适配一定直径范围内的旋转体工件穿装；侧向的夹紧调节部件均设置在主体的操作可达区域，安装时无需额外拆卸机床原有防护结构，可直接固定在EROWA机床的标准工作基台上，整体外廓尺寸紧凑，不会超出机床的加工行程范围，也不会与机床的电极运动路径产生干涉；各夹紧调节部位均预留了足够的操作空间，操作人员可使用标准内六角扳手完成夹紧力调整，无需定制专用操作工具。在实际电蚀加工应用中，该装置可兼容不同材质的旋转体工件装夹，无论是硬质合金工件还是普通钢材工件，都能通过调整夹紧组件的位置与夹紧力实现稳定固定，有效提升EROWA机床加工旋转体类工件的适配范围，减少专用工装的定制数量，降低精密电加工环节的工装投入成本。
