工业重载定向脚轮结构设计方案

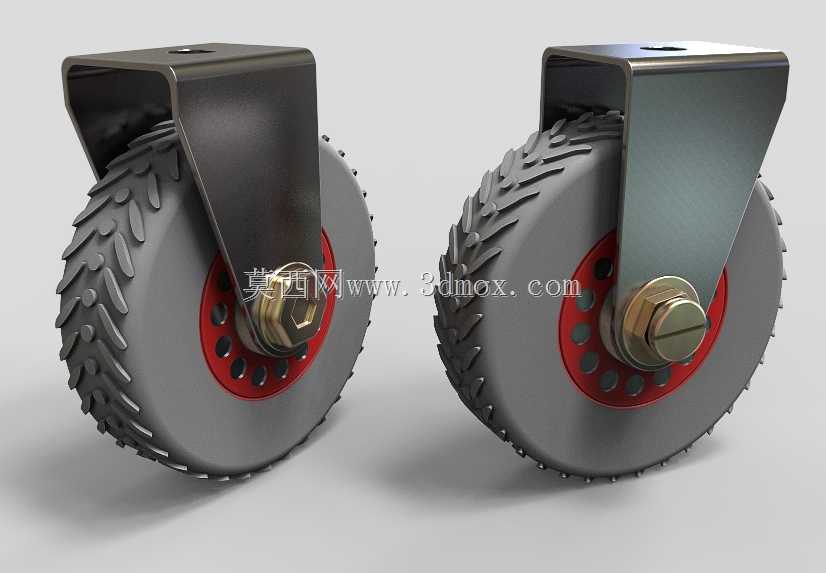

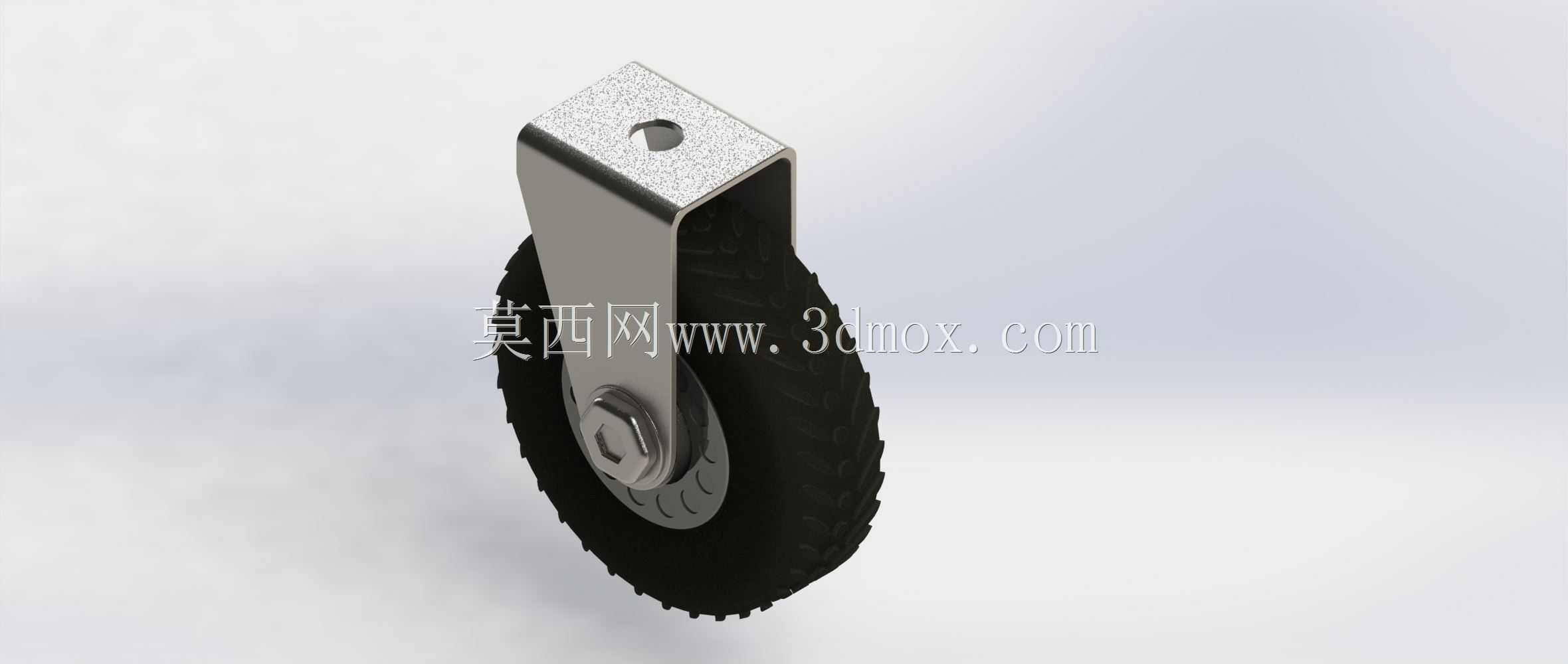

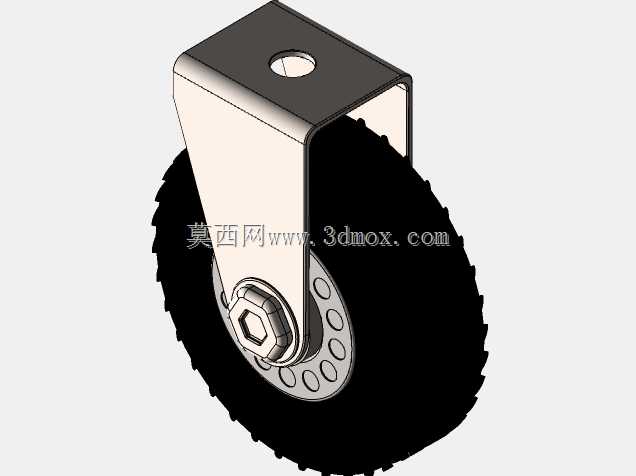

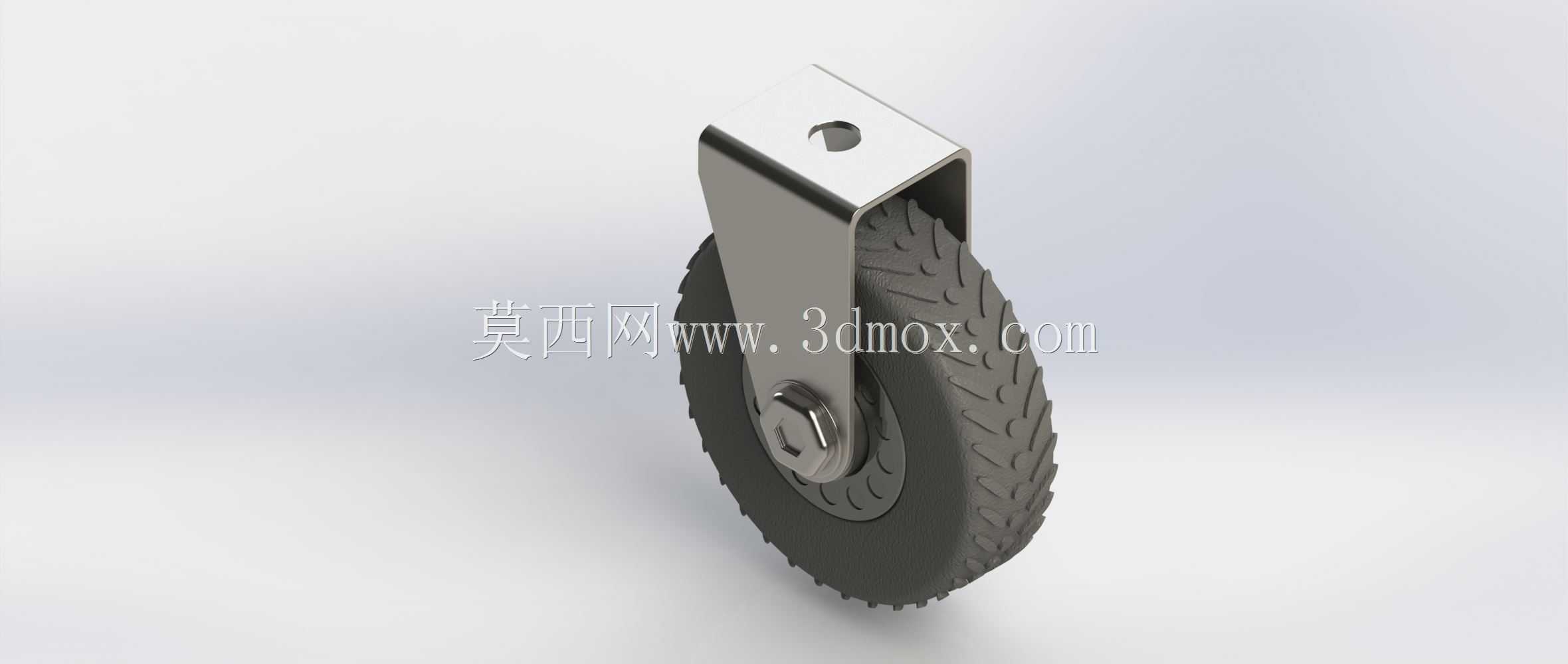

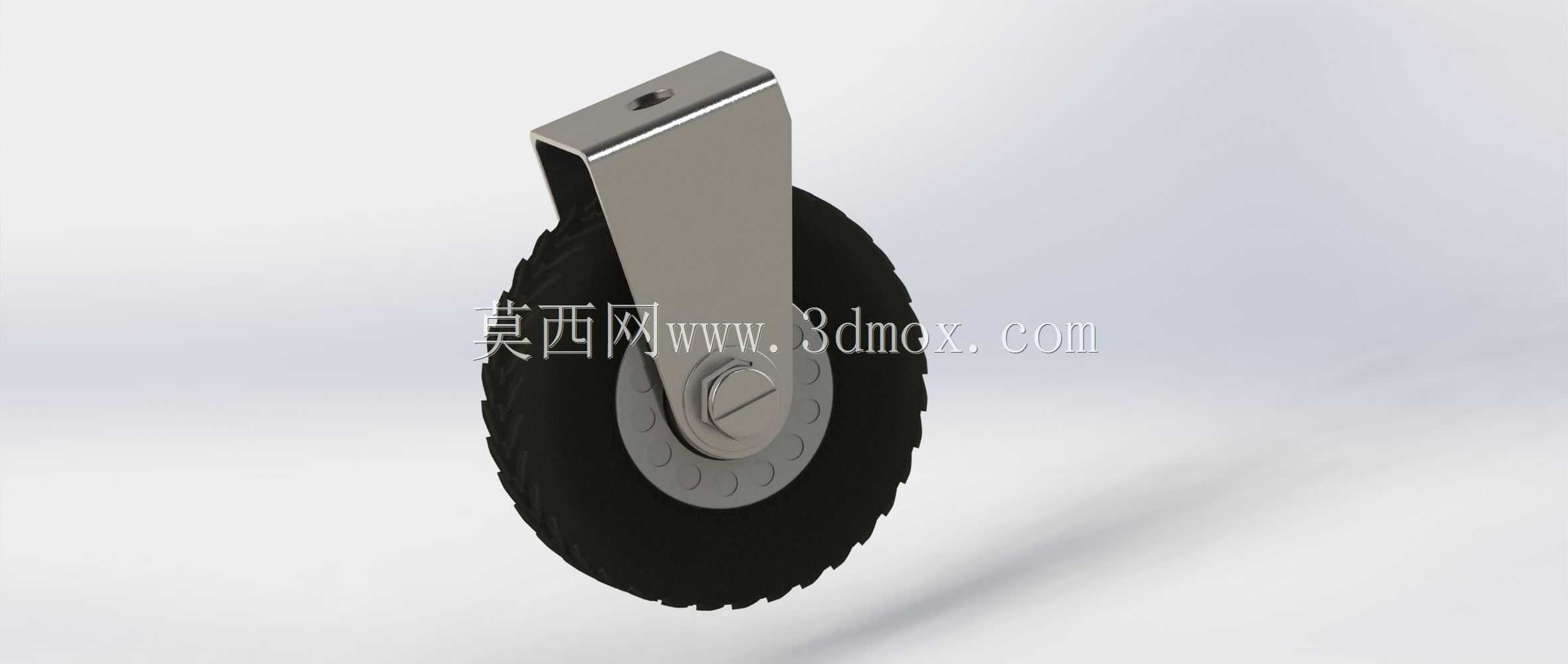

这款定向脚轮主要面向工业仓储物流、生产车间周转、重型设备移位等场景设计，可适配平板手推车、工业货架、中小型生产设备、移动作业台等多种需要短距离移位的承载载体，在工厂车间物料转运、仓储库区货位调整、商用设备移动布置等场景中，能够为承载物提供稳定的行走支撑，降低移位过程的推拉阻力，减少人工搬运的劳动强度。从功能特性来看，这款定向脚轮采用固定朝向的安装支架设计，行走过程中轮体方向保持稳定，不会出现随意偏摆的情况，在长距离直线推行时能够保持行进轨迹平直，相比万向轮更适合需要固定行进方向的重载承载场景，避免推行过程中出现轮体晃荡、方向跑偏的问题。轮体表面设计有交错排布的防滑胎纹，能够增大与地面的接触摩擦力，无论是在光滑环氧地坪、水泥地面还是轻度不平整的车间地面，都能保持足够的抓地力，推行过程中不易打滑，同时胎纹结构也能缓冲地面微小凸起带来的震动，减少承载物受到的颠簸冲击。轮体中心的轮毂采用带镂空孔的红色衬圈设计，既能够减轻轮体自身重量，又可以在轮体转动过程中形成空气流通通道，带走轮轴转动摩擦产生的热量，避免长时间重载转动出现过热抱死的问题。安装支架采用厚钢板冲压弯折成型，支架与轮体的连接部位采用大规格六角螺栓紧固，螺栓与支架、轮体的接触位置加装耐磨衬套，既保证连接结构的连接强度，又能减少转动过程中的部件磨损，延长脚轮的整体使用寿命。从设计思路来看，这款脚轮优先保障重载承载能力，支架的弯折角度经过力学优化，能够将承载物的垂直压力均匀分散到支架的各个受力面，避免应力集中导致支架变形断裂；轮体采用高耐磨的硬质橡塑材质，硬度适中，既能够承受较大的垂直载荷，又不会因为硬度过高划伤地面。在安装边界方面，这款脚轮的安装支架顶部为平板式安装面，预留有标准安装孔位，可直接通过螺栓与承载物的底部框架连接，安装时需要保证支架安装面与承载物底面完全贴合，避免出现倾斜安装导致轮体受力不均；轮体转动的径向空间预留充足，安装时需要注意承载物底部与地面的间隙要大于轮体半径加上支架厚度的总高度，避免轮体转动过程中与承载物底部结构发生剐蹭干涉，同时相邻脚轮的安装间距需要根据承载物的总重量合理排布，保证每个脚轮承受的载荷在额定承载范围内，避免单轮过载出现损坏。
