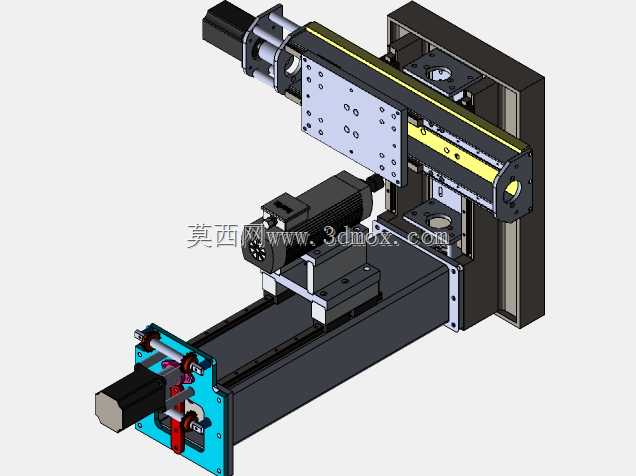

十字滑台数控进给运动模组结构

该十字布局的数控进给运动模组，是中小型数控加工设备、精密检测工位、自动化上下料单元中常用的核心执行部件，主要承担加工或作业过程中，带动作业端完成平面内精准点位移动、轨迹插补运动的功能，可适配铣削加工、工件移位、点胶涂覆、检测探头进给等多种工业场景，在小型专用机床、桌面级加工设备、定制化自动化工作站中应用广泛。从结构设计来看，模组采用垂直正交的双轴堆叠布局，竖直方向轴组安装于横向轴组的滑台之上，两个运动轴均采用伺服电机搭配滚珠丝杠的传动方案，配合线性导轨作为运动导向支撑，能够有效保证运动过程中的传动精度与负载刚性，避免运动过程中出现偏摆、爬行等影响作业精度的问题。设计过程中，传动端采用联轴器直连电机输出轴与丝杠端部，尽可能缩减传动链长度，降低传动间隙带来的精度损失，同时在滑台安装面预留了密集的标准螺纹孔阵列，方便用户根据实际需求加装主轴头、夹具、作业执行端等不同功能部件，适配多样化的作业需求。安装边界方面，横向轴组作为整个模组的承载基座，底部两端预留了标准化的安装固定位，可直接固定在设备机架、作业工作台面上，无需额外制作复杂的转接安装板；竖直轴组的背部设置有定位靠面，能够保证两轴的正交装配精度，降低现场安装调试的校准难度。外形尺寸上，该模组属于中小型进给单元，横向有效行程可覆盖常规小型工件的加工与移位范围，竖直轴行程可满足作业端的进给与抬刀需求，整体结构紧凑，不会占用过多设备内部安装空间，同时各轴的行程限位位置均预留了传感器安装位，方便用户加装原点、限位检测元件，实现运动行程的电气安全防护。滑台的导轨与丝杠均采用密封防护结构设计，可阻挡加工过程中产生的切屑、粉尘进入传动副内部，延长部件的维护周期与使用寿命，适配多粉尘、多切屑的车间作业环境。
