斯特林热气机教学演示结构装置

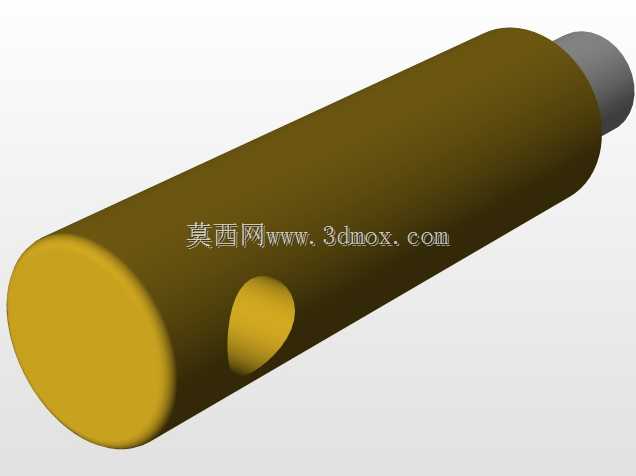

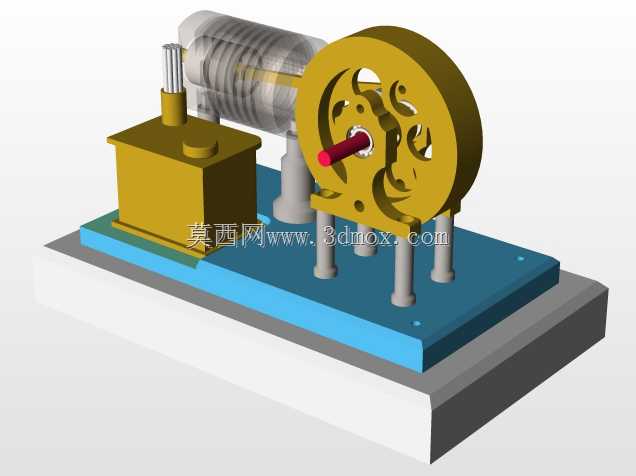

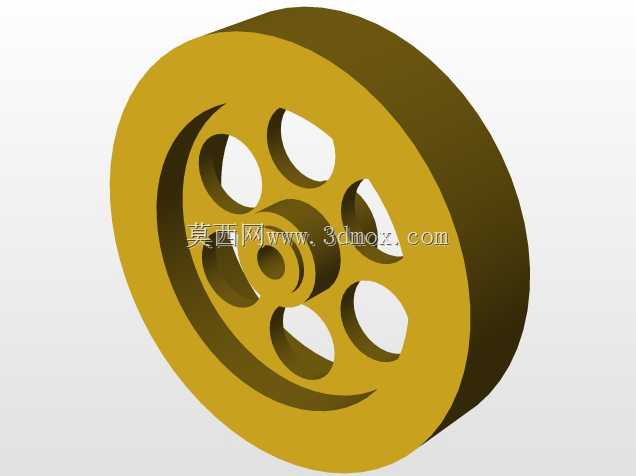

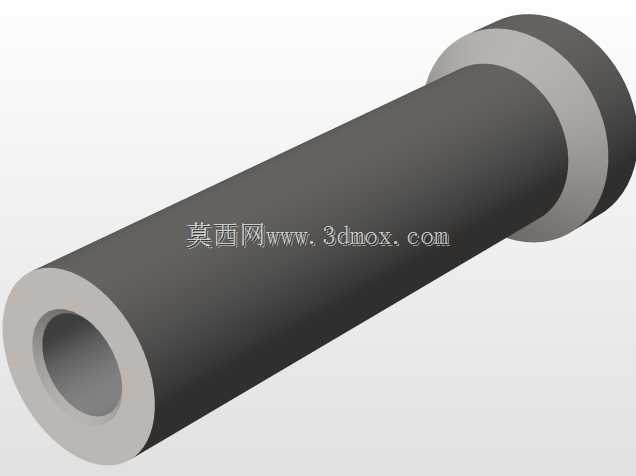

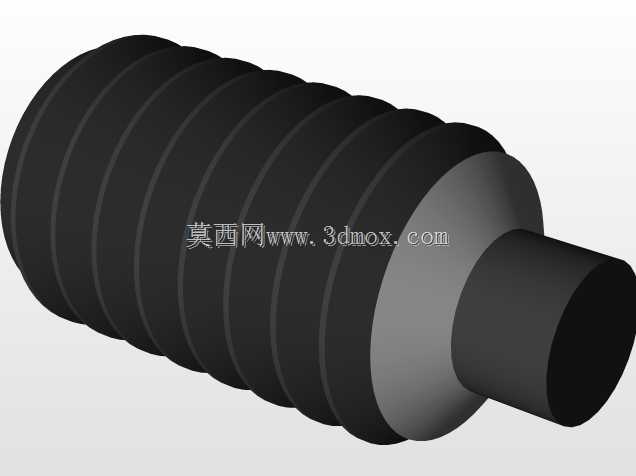

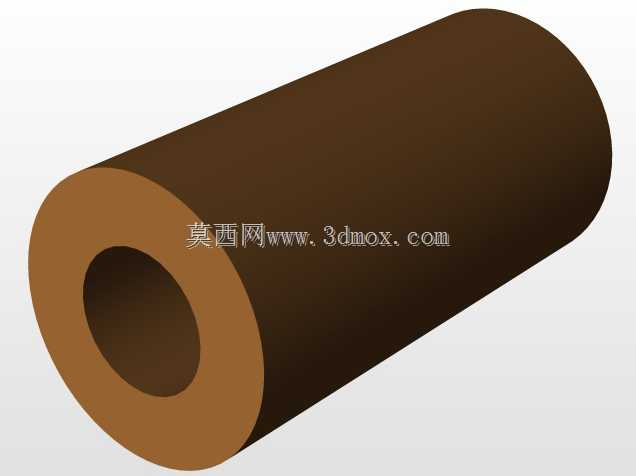

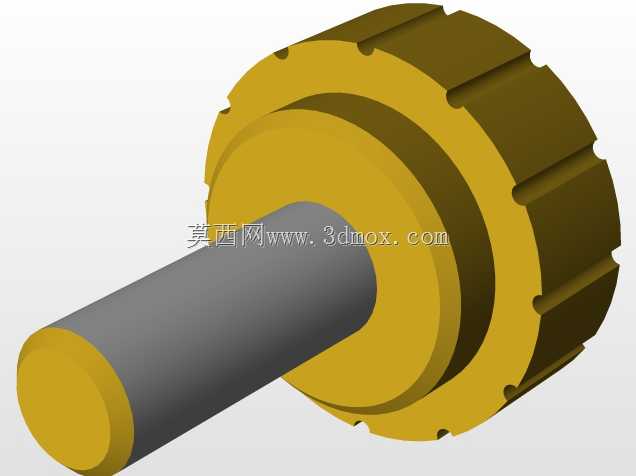

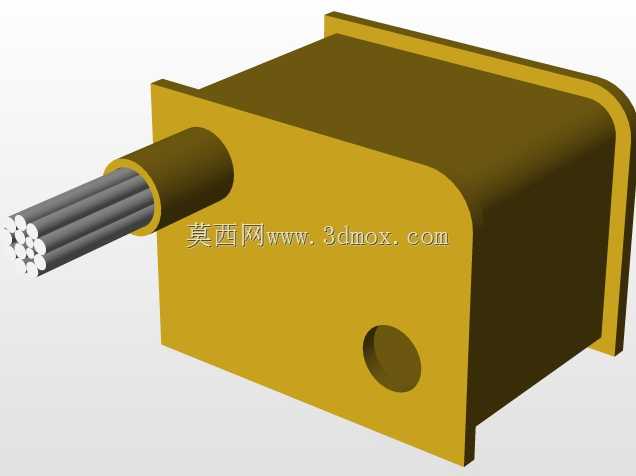

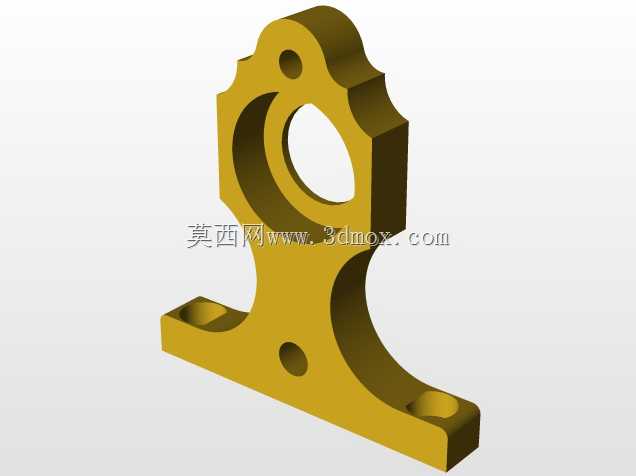

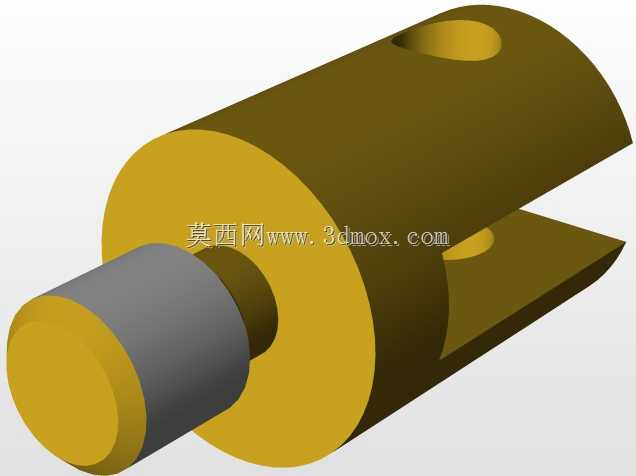

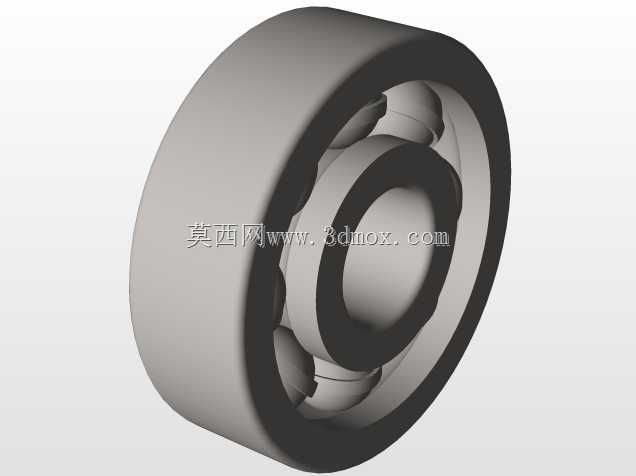

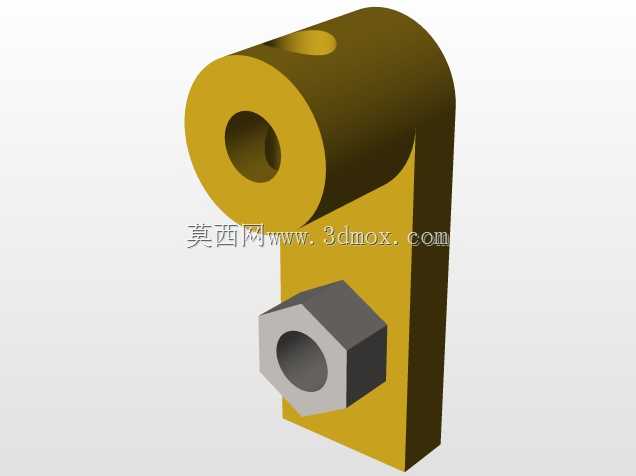

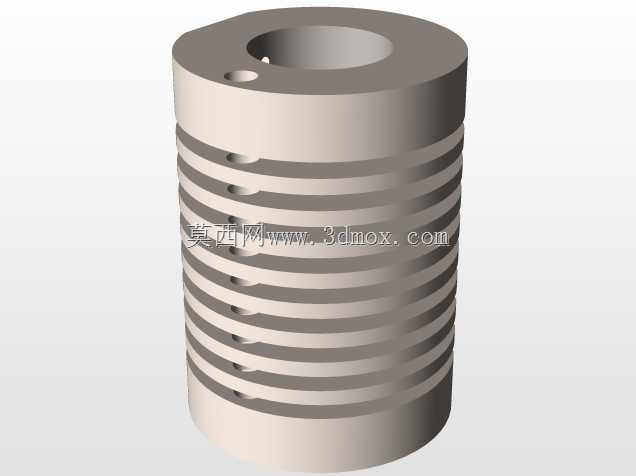

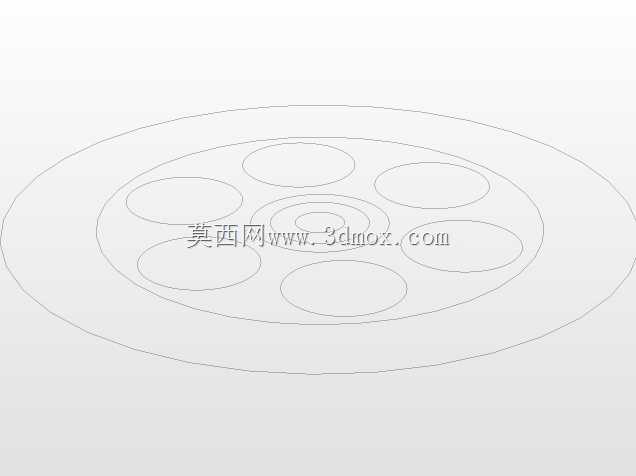

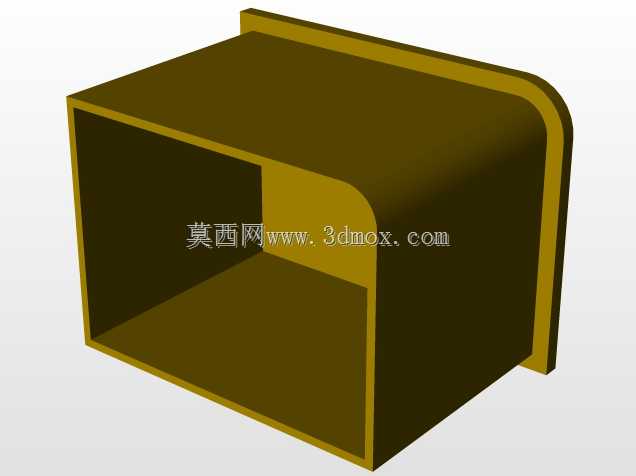

这套外燃式动力装置的三维结构，完整还原了斯特林循环热机的核心传动逻辑，常被应用于高校热能工程专业的原理教学场景，也可作为小型余热回收场景的原理验证载体，帮助工程人员理解闭式循环热功转换的实际运行过程。整套装置采用分层安装布局，底部为带定位槽的铸铁安装基座，基座上表面预留了四个均布的支撑柱安装孔位，支撑柱上方固定换热气缸组件与动力输出飞轮结构，整体安装边界控制在长220mm、宽120mm、高150mm范围内，可直接放置于实验台架上完成固定，无需额外设计复杂的安装支架。设计过程中优先考虑了传动路径的同轴度要求，飞轮端的曲柄转轴与置换器活塞杆、动力活塞的运动轨迹做了垂直方向的公差约束，避免运行过程中出现卡滞问题；飞轮采用辐条式镂空结构，在保证转动惯量满足循环连续运转要求的前提下，尽可能降低整体自重，减少启动阶段的外力输入需求。换热气缸采用透明可视化结构设计，能够直观观察到内部置换器的往复运动过程，配合侧面的动力活塞腔，可清晰展示工质在冷腔、热腔之间的交替流动与膨胀压缩过程，适配教学场景下的原理展示需求。装置侧面集成的小型储油结构，可对传动连杆的铰接位置做持续润滑，降低长时间运转过程中的铰接磨损，延长演示装置的使用寿命。整套结构的传动连杆采用偏心曲柄连接逻辑，将置换器与动力活塞的往复直线运动转换为飞轮的旋转运动，飞轮端面预留的动力输出接口，可外接小型负载做功率输出验证，也可连接转速传感器监测不同加热温差下的输出转速变化，为热机效率测试实验提供结构基础。在安装边界设计上，所有外露的运动部件均未超出基座的投影范围，避免运转过程中出现运动干涉，基座底部预留的防滑垫安装槽，可适配不同粗糙度的实验台面，防止运转过程中装置出现位移。
