热收缩包装设备整机结构三维设计

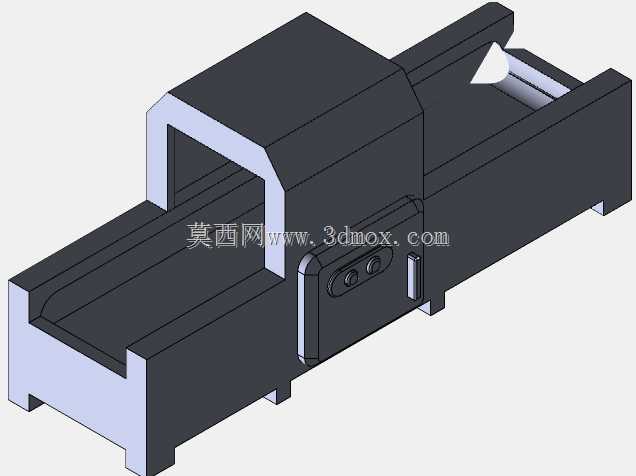

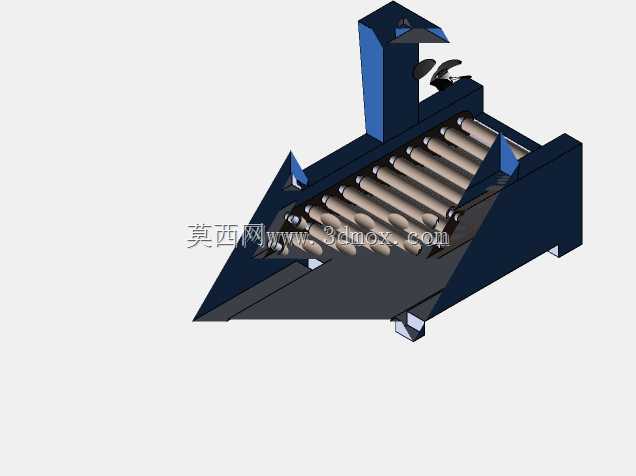

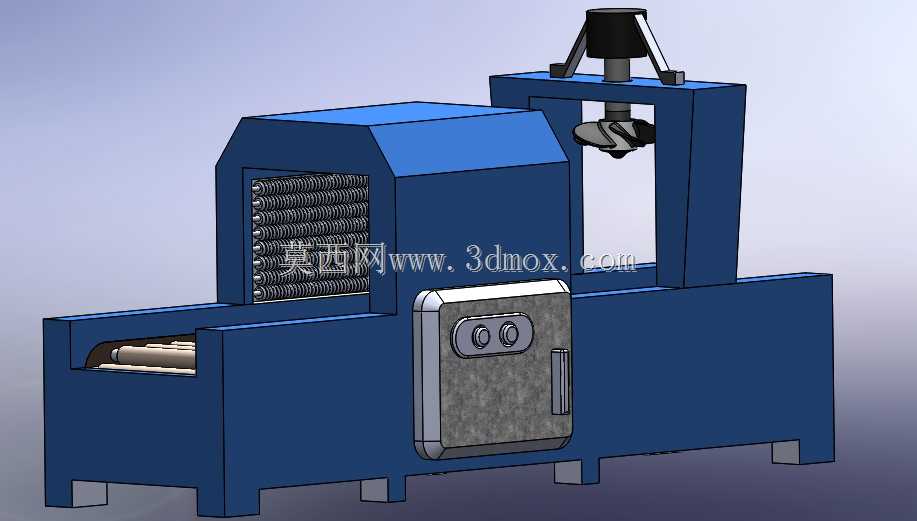

该收缩包装设备主要面向食品、日化、五金零配件、小型电子产品等行业的外包装热缩工序场景，可适配POF、PVC等常见热收缩膜的包装作业，完成套膜后的产品表面热缩贴合工序，让包装膜紧密包覆在产品外侧，起到防尘、防潮、防刮蹭、提升产品外观规整度的作用，既可以作为独立单机接入小型包装生产线，也能搭配前端套膜机、后端整理输送机组成完整的连续包装流水线，适配多规格盒装、袋装、规则块状产品的包装需求。设备整体采用一体化落地式结构设计，左侧为热缩作业腔体，内部排布多组输送辊道组成水平输送通道，辊道间距经过合理排布，既可以稳定承托不同重量的待包装产品，也能保证热气流在腔体内循环流动，让产品各个面的收缩膜受热均匀，避免出现局部过热皱缩、边角受热不足贴合不牢的问题；腔体侧面设置带观察窗的密封检修门，门上配有操作旋钮与嵌入式把手，既可以在设备运行时封闭腔体减少热量散失，也能在日常维护时快速打开，清理腔体内残留的膜屑、调整内部风路与输送辊间距。设备右侧集成了压紧定位结构，采用立式框架支撑顶部的压合执行组件，可在产品进入热缩腔体前完成套膜后的初步压合定位，避免产品输送过程中膜套移位，压头采用仿形缓冲结构，接触产品时不会刮蹭膜面也不会压损软质包装产品。整机底部设置支撑脚座，可通过调整脚座高度完成设备水平校准，安装时只需预留出前后输送对接的操作空间、侧面检修门的开启空间即可，无需额外搭建复杂安装基座，设备的外形尺寸经过紧凑化优化，在保证热缩腔体有效作业长度、压合机构行程范围满足常规产品包装需求的前提下，尽可能缩小整机占地空间，适配中小型生产车间的场地布局。设计过程中充分考虑了设备运行的实用性，将输送驱动、加热组件、压合驱动的安装位置做了合理分区，既避免加热区域的高温影响传动部件的使用寿命，也方便后续的部件检修更换，整机结构兼顾了作业稳定性与维护便捷性，可满足中小批量生产场景下的连续热缩包装作业需求。
