包装生产线用产品推移输送机构

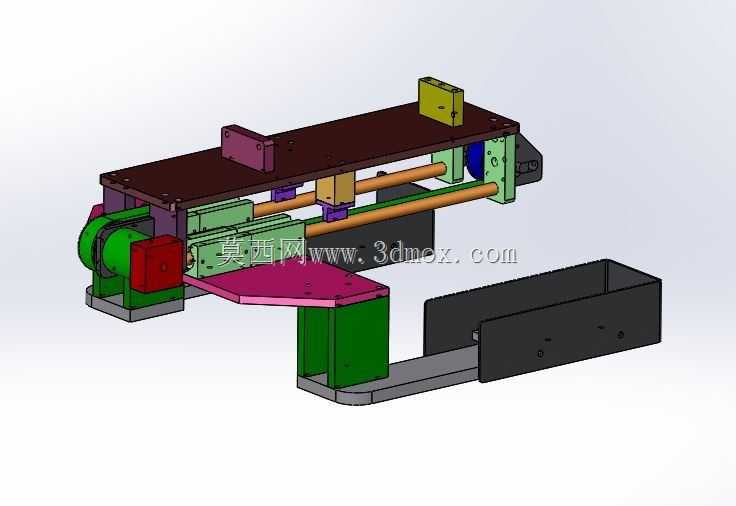

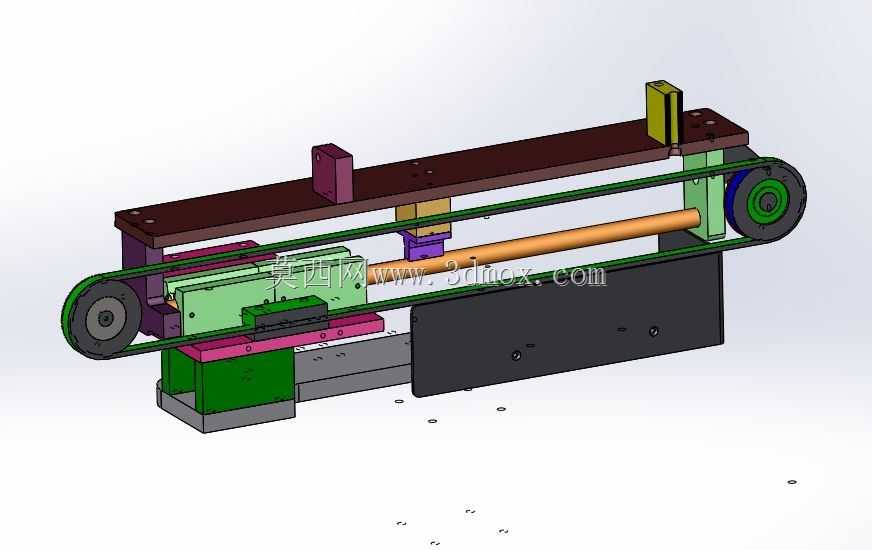

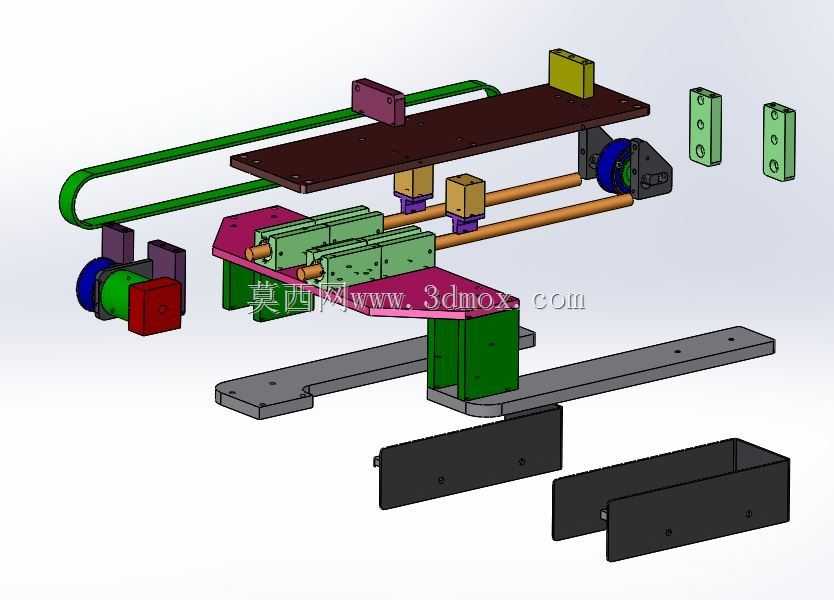

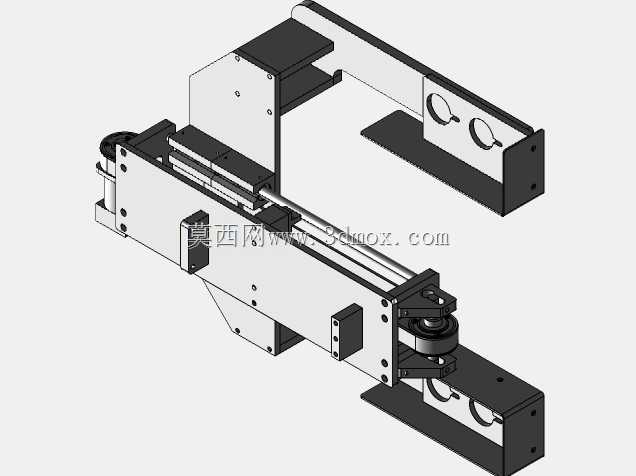

在快消品、食品、日化用品等行业的自动化包装生产线中，待包装产品往往需要在不同包装工位之间完成精准转移，比如从理料工位输送至装袋、装盒或封箱工位，常规的皮带输送难以实现定点精准的工位对接，容易出现产品偏移、定位不准的问题，直接影响后续包装工序的合格率，而这款产品推移机构正是为解决这类工位间精准送料需求设计的专用执行部件。该机构的核心用途是承接上游工位输送来的待包装产品，按照预设的行程将产品平稳推送至下游包装机械的指定作业位置，实现包装工序间的物料精准衔接，可适配盒装、袋装、块状等多种形态的待包装产品输送，广泛应用于卧式装盒机、食品封口包装线、日化产品封装线等场景中。从功能特性来看，该机构采用双导杆导向的直线推送结构，两根平行的铜质导杆为推送滑台提供稳定的运动导向，避免推送过程中出现偏摆、卡顿的问题，保证推送动作的直线度与重复定位精度；驱动端采用集成式动力布局，将动力组件安装在机构侧端，通过传动结构带动滑台沿导杆做往复直线运动，推送行程可根据生产线的工位间距进行适配调整，推送速度可匹配整条包装线的生产节拍，不会出现物料堆积或送料滞后的情况；滑台的推送接触面做了加宽平板设计，可增大与待推送产品的接触面积，避免推送过程中刮伤产品外包装，同时保证推送时产品姿态稳定，不会出现侧翻、移位的问题。从设计思路来看，该机构采用模块化的集成设计思路，整体为独立的功能单元，所有组件都集成在一块主安装底板上，不需要在生产现场进行复杂的散件组装，可直接整体安装固定在包装生产线的机架对应位置；结构上做了分层布局，上层为导向传动组件，下层预留了物料通行的避让空间，待推送的产品可从机构下方的空位进入推送工位，推送板下行至对应高度后完成推送动作，不会与生产线的其他输送部件产生运动干涉；各功能部件采用不同颜色做区分标识，方便后期设备维护时快速识别动力、传动、执行等不同模块，降低运维排查的难度。在安装边界方面，该机构整体为卧式长条形布局，长度方向适配常规包装线的工位间距需求，宽度方向尺寸紧凑，不会占用过多生产线的横向安装空间，高度方向可通过底部的支撑立柱进行一定范围的高度调整，适配不同高度的输送线台面；安装时只需将底部的安装底板与生产线机架通过螺栓锁紧固定，对接好动力输出即可投入使用，安装基准面做了精加工处理，可保证安装后导杆的水平度，避免长期运行出现导向件偏磨的问题；机构的末端预留了下游设备对接的安装接口，可直接与装盒机、封口机等设备的进料工位衔接，不需要额外加装过渡转接部件。
