多关节工业夹持机械臂三维结构设计

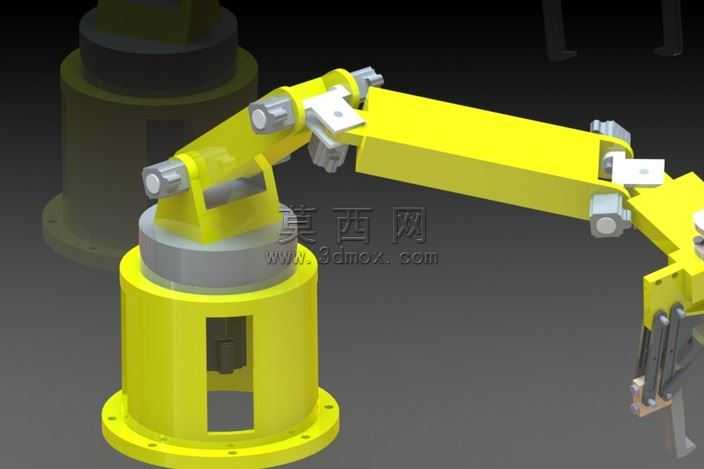

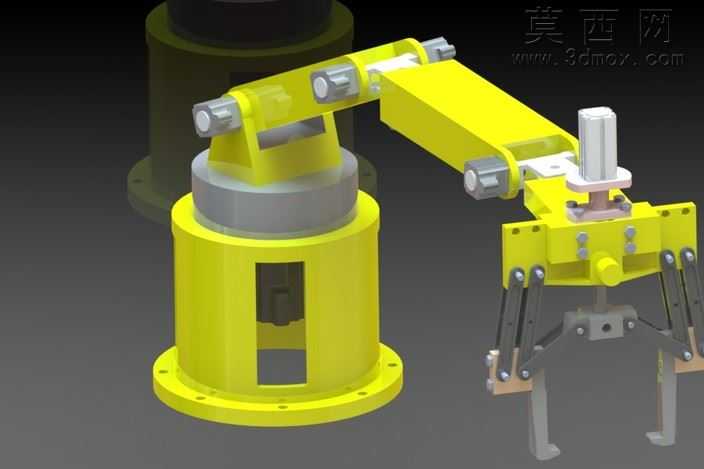

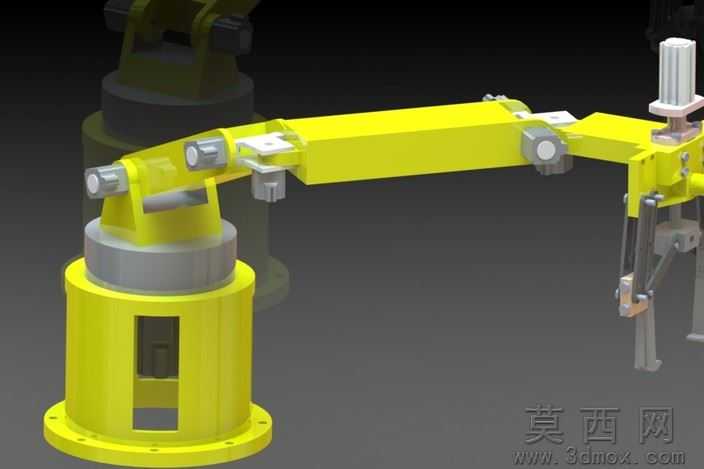

本作品为多关节夹持式工业机械臂的三维建模设计成果，整体采用三维参数化建模软件完成全结构搭建，建模过程中严格遵循机械臂实际运动逻辑与装配约束关系，对每一处连接结构、运动副都做了精准的参数匹配，确保模型可直接用于运动仿真验证。模型整体采用亮黄色作为主体结构配色，底座部分做了加厚法兰盘设计，底部预留均匀分布的安装孔位，可直接适配不同工业场景的安装固定需求，底座上部设置回转支撑结构，内置旋转轴系，可实现360度水平方向回转动作，满足大作业范围的覆盖需求。大臂与小臂部分采用箱型轻量化结构设计，在保证结构刚性的前提下尽可能降低臂身自重，减少运动过程中的惯性负载，各关节连接处采用铰接式转动副，搭配灰色轴套与银色紧固销轴结构，还原真实工业机械臂的关节连接形式，关节处预留的驱动元件安装位可适配伺服电机、谐波减速器等标准传动部件，方便后续做实际结构的落地转化。末端执行器采用气动夹爪结构，夹爪部分做了防滑齿形设计，上方搭配竖直布置的驱动气缸，可实现稳定的夹持开合动作，夹爪与小臂末端通过快换法兰连接，可根据不同作业需求更换对应的执行末端。渲染阶段采用哑光金属材质模拟臂身的喷塑工业外观，金属销轴与气缸部分做了亮面金属材质处理，轴套部分采用工程塑料质感的哑光灰色材质，通过光影调整突出各部分的结构层次，清晰展现机械臂的整体轮廓与关节衔接细节。设计过程中充分考虑了机械臂的运动干涉问题，对各关节的转动角度范围做了限位结构设计，确保大臂俯仰、小臂摆动、末端旋转等动作都能在合理范围内运行，不会出现结构碰撞，整体模型结构完整，装配关系清晰，可用于工业机器人教学演示、自动化产线方案布局展示、机械臂结构优化参考等多个场景，能够直观展现多关节工业机械臂的典型结构组成与运动原理。
