机用重型台虎钳夹持工装结构设计

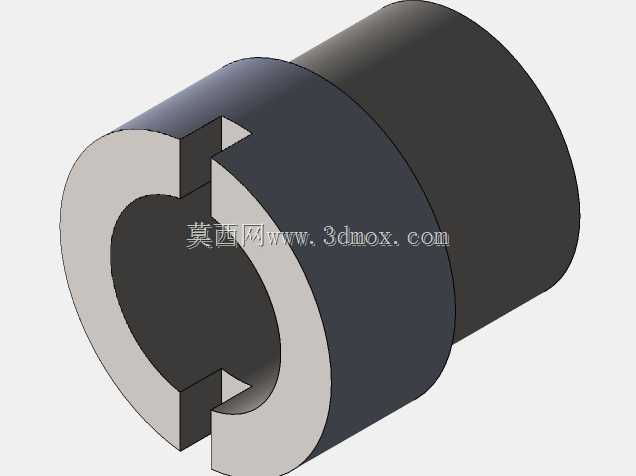

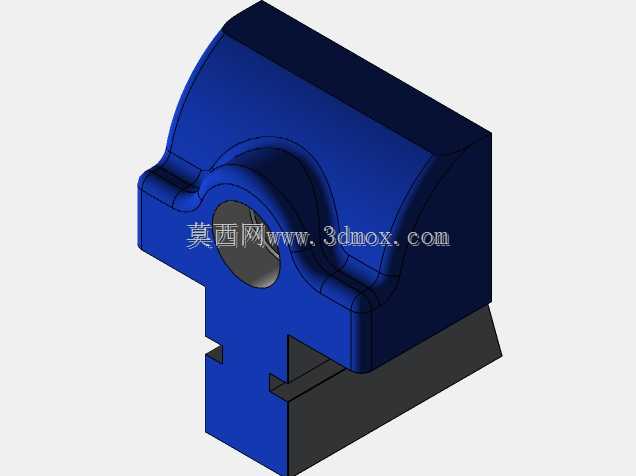

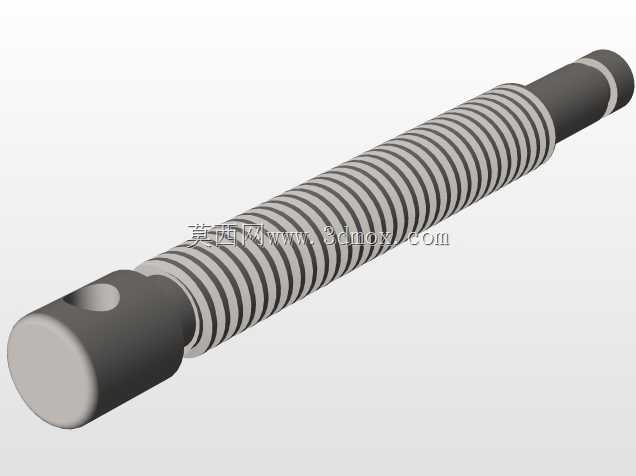

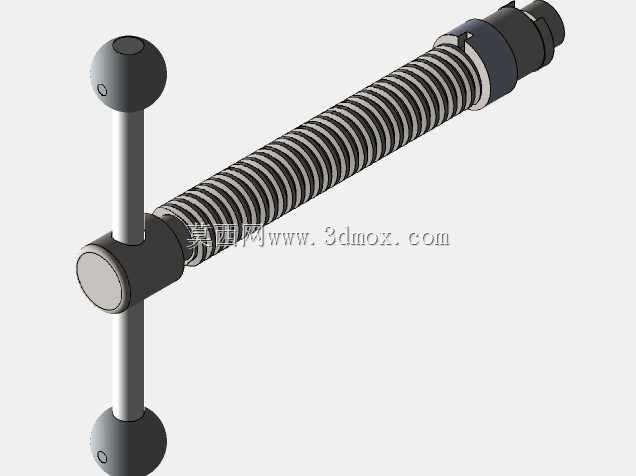

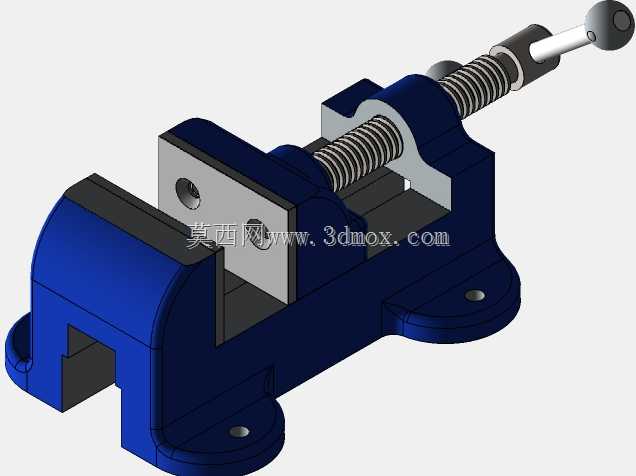

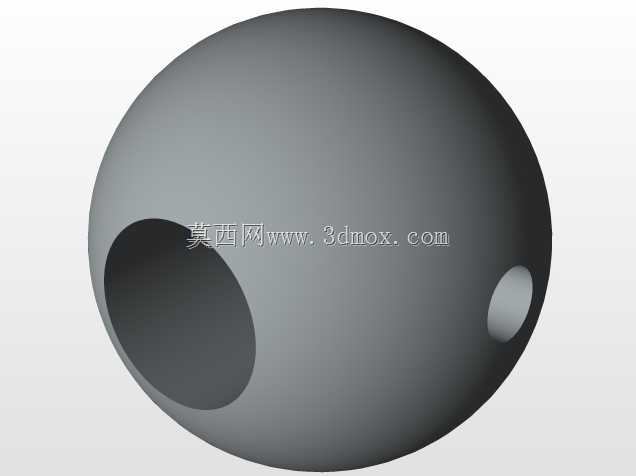

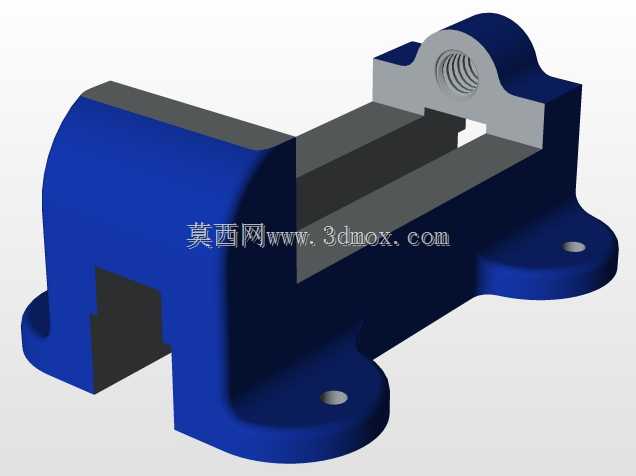

这款机用台虎钳是面向金属加工场景设计的通用夹持工装，核心适配钻床、磨床、铣床等常规机加工设备的工件装夹需求，也可作为小型金工作业台的固定夹具使用，能够覆盖业余金工爱好者、小型加工工坊的日常夹持作业需求，凭借紧凑的结构与较低的制造成本，在小批量加工、单件修配场景中具备极高的实用性。从实际用途来看，该台虎钳主要承担加工过程中的工件定位与夹紧功能，通过丝杠传动带动活动钳身相对固定钳身平移，实现对不同尺寸工件的稳定夹持，避免工件在钻削、磨削、铣削作业中出现位移、振动，保障加工精度与作业安全，部分磨料切割作业场景下也可搭配专用钳口使用，完成小型金属坯料的切割固定作业。在功能特性设计上，该台虎钳采用梯形丝杠传动结构，具备良好的自锁性能，夹紧后不会因加工振动出现松脱问题，钳身主体采用高刚性铸铁结构设计，固定钳身与底座一体化铸造成型，底座预留三个安装孔位，可通过螺栓直接固定在机床工作台或作业台面上，保障装夹整体刚性；活动钳身与固定钳身的配合面采用精密导轨结构，平移过程顺滑无卡滞，钳口部位预留安装槽，可根据作业需求更换光面、齿面或软质钳口，适配不同材质工件的夹持需求，避免夹伤工件表面。从设计思路来看，该结构优先保障装夹刚性与操作便捷性，整体采用对称式布局，丝杠轴线与钳身夹持中心重合，夹紧力可均匀传递到工件接触面，避免工件出现翘起、偏斜问题；手柄采用球头摇臂设计，操作人员可通过较小的操作力获得足够的夹紧力矩，摇臂与丝杠采用活动连接结构，可根据操作空间调整摇臂角度，适配狭窄工位的操作需求。在外形尺寸与安装边界上，该台虎钳整体采用紧凑型布局，底座安装孔位间距适配常规小型机床的工作台T型槽间距，钳身最大开口尺寸覆盖常规小型零件的加工夹持范围，整体高度控制在合理区间，安装后不会过多占用机床的垂直作业空间，钳身两侧无突出结构，可适配多工位并排安装需求，在小型加工台面上可同时布置多台台虎钳完成不同工序的工件装夹，提升小批量加工的作业效率。
