机加工用手动螺杆式台虎钳结构设计

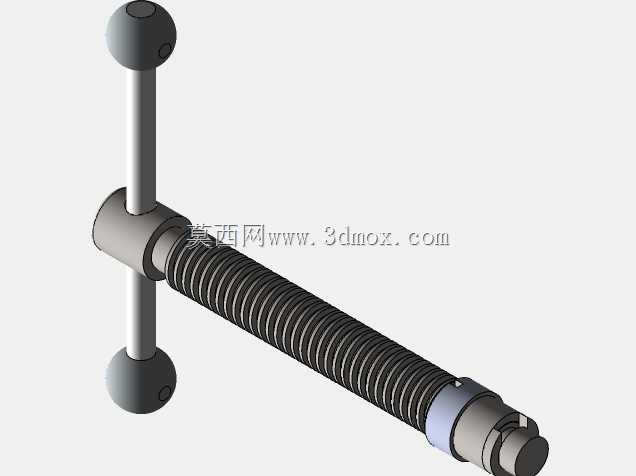

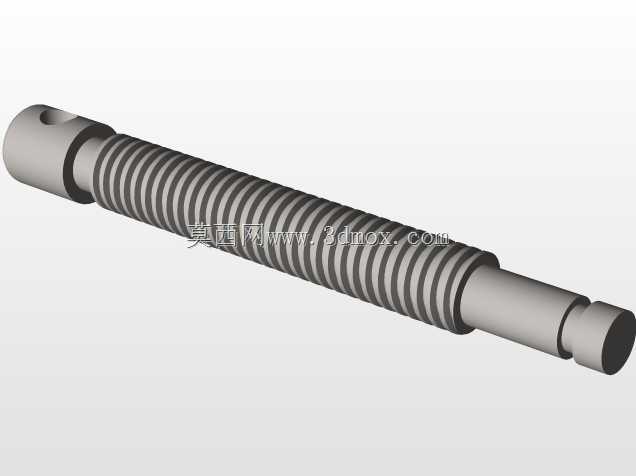

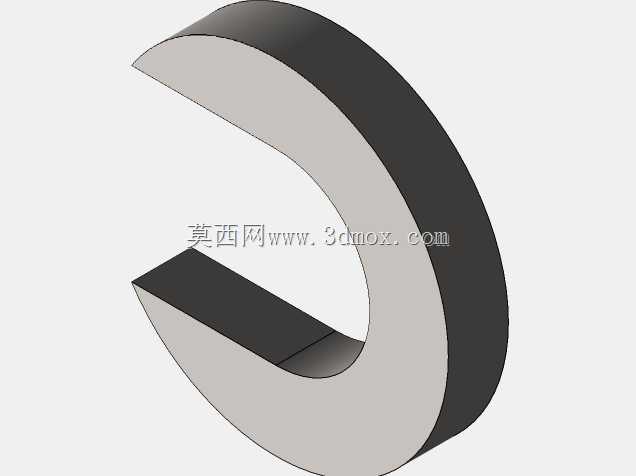

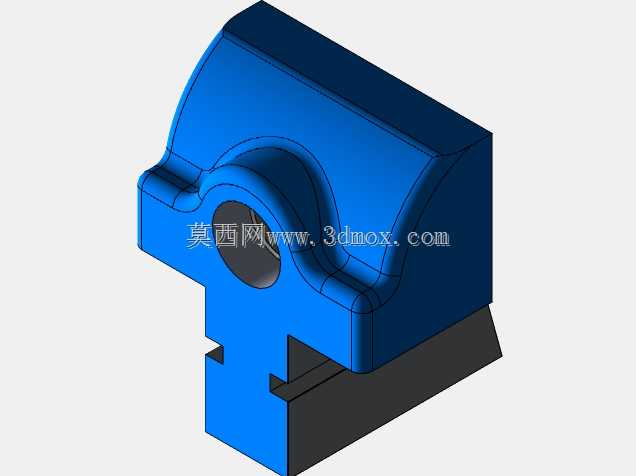

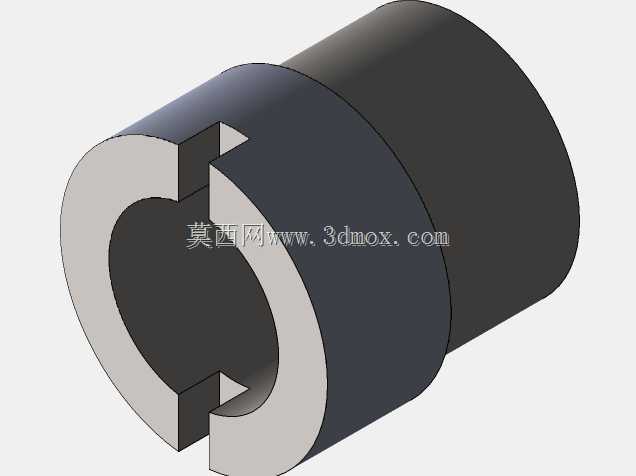

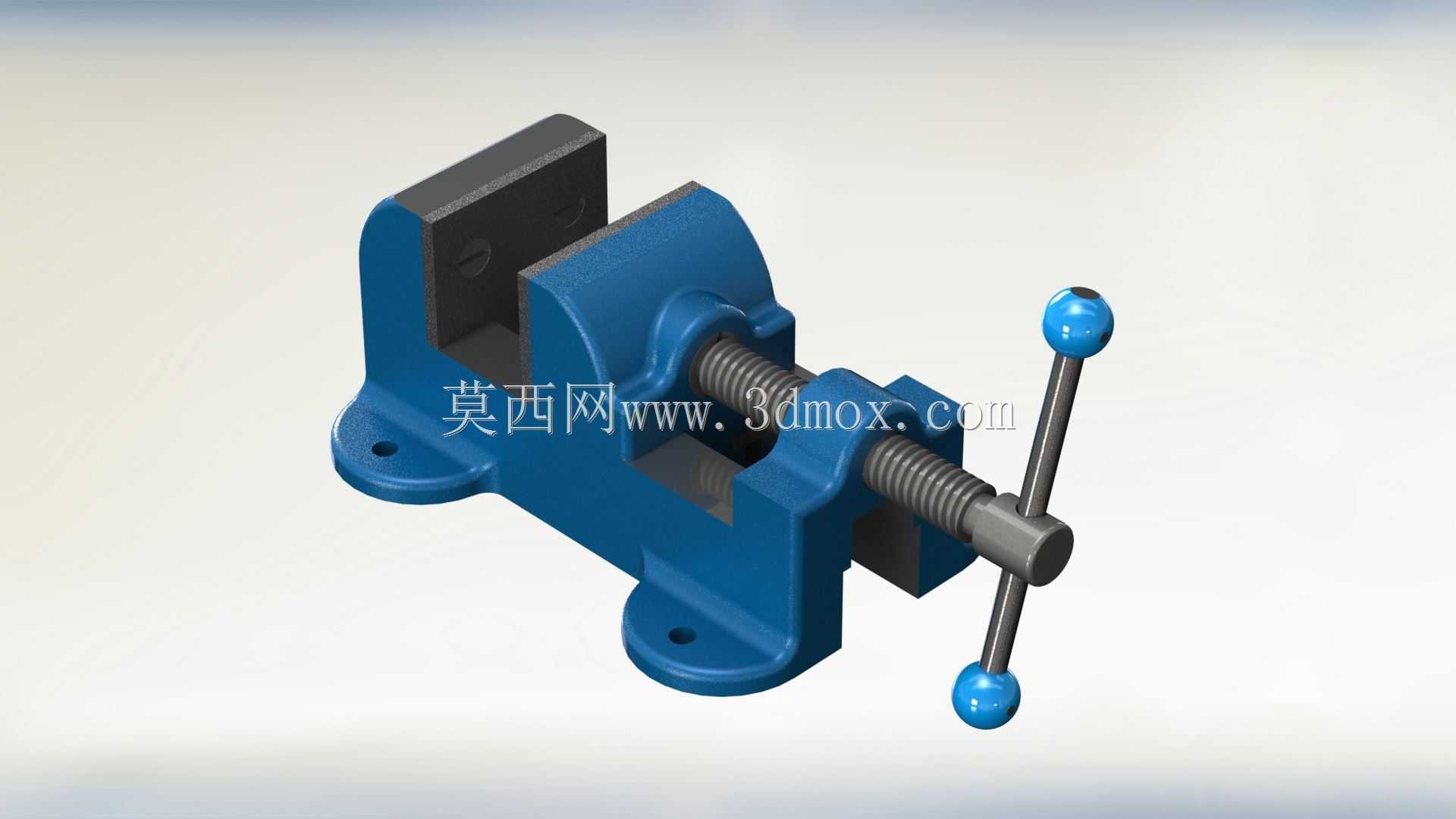

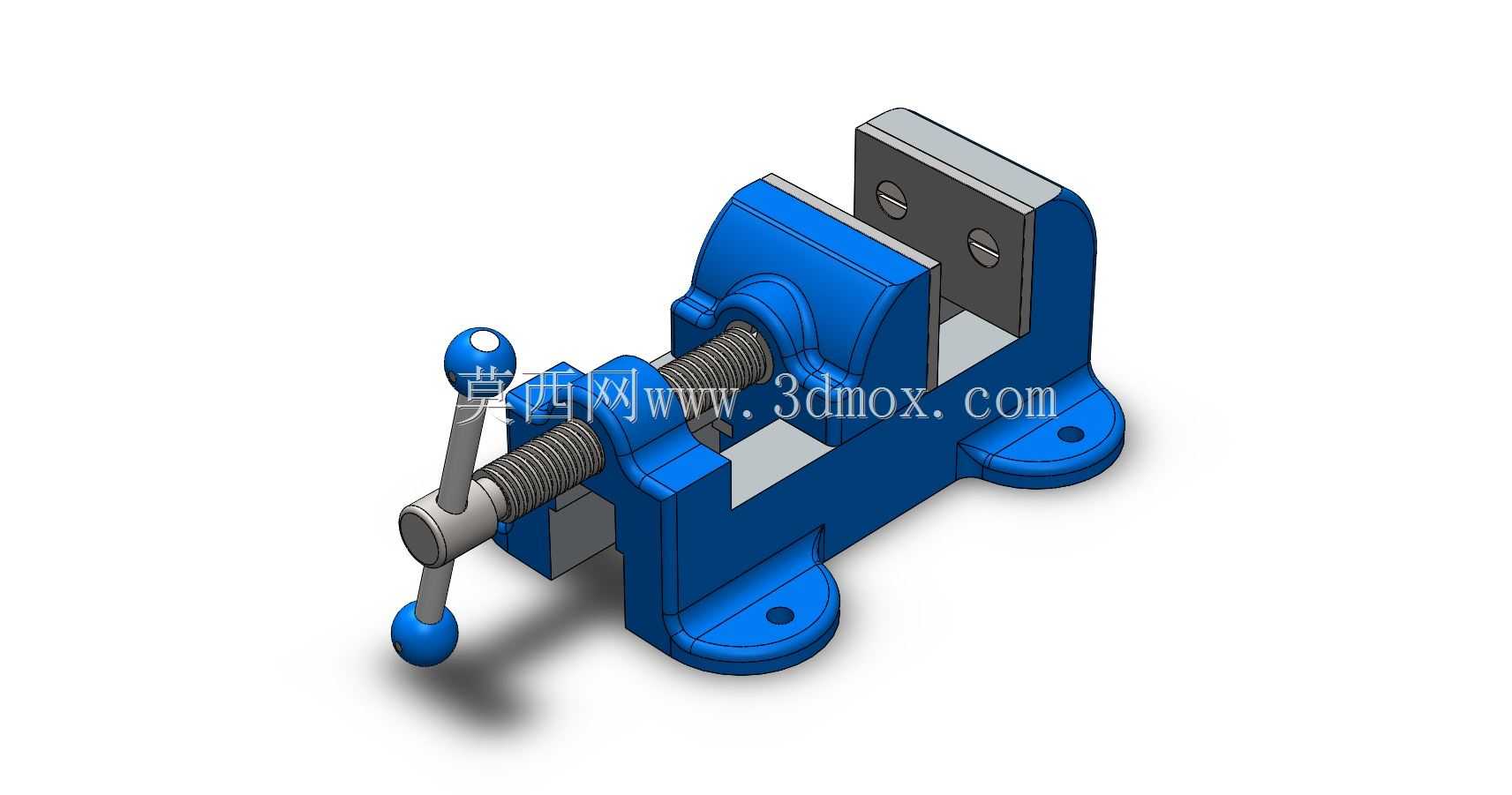

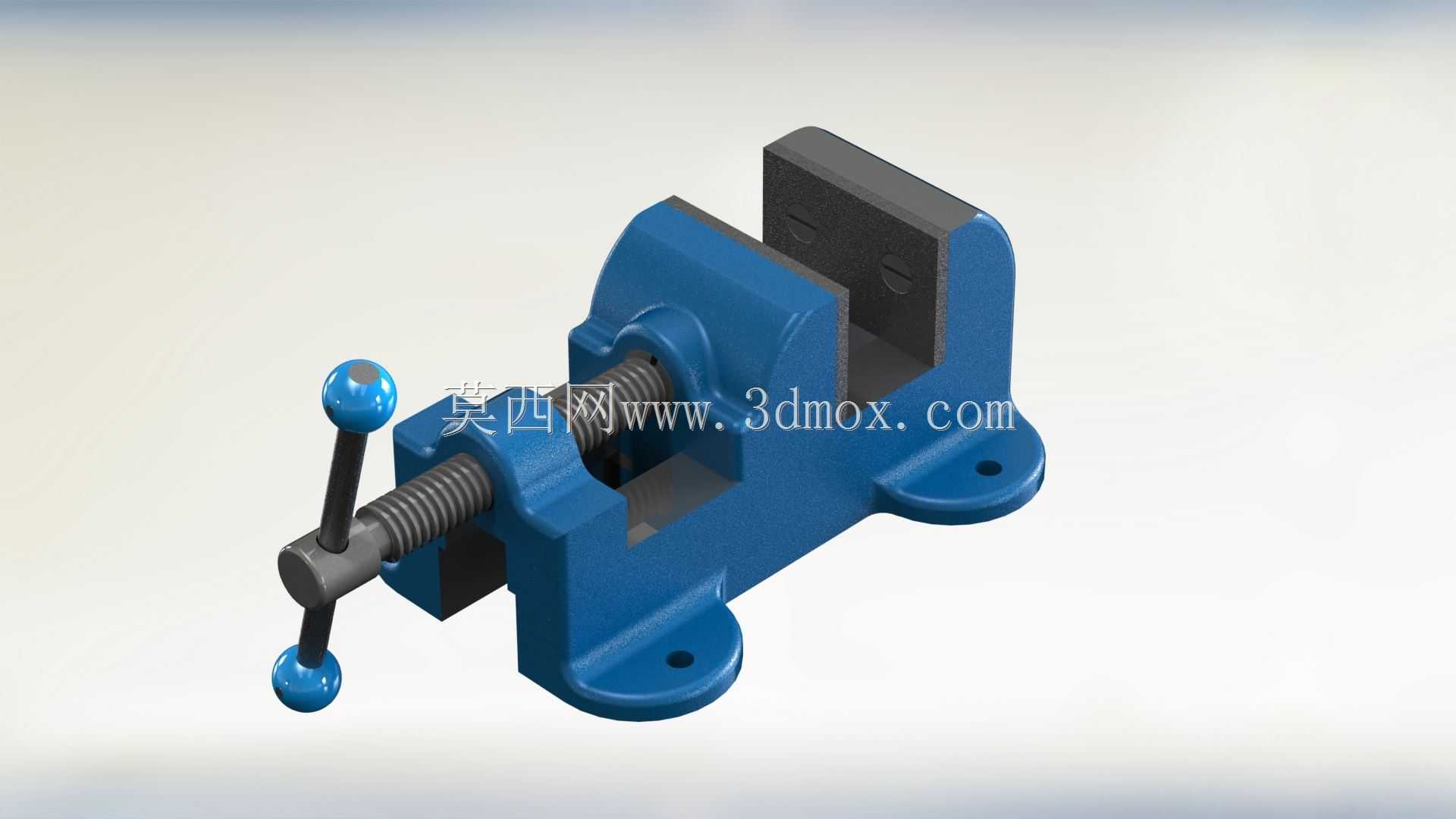

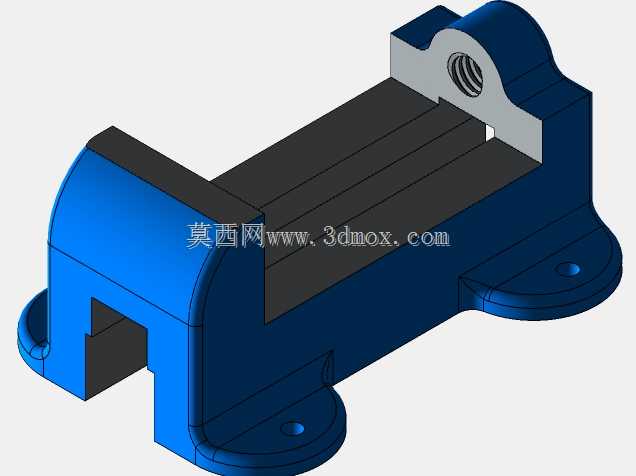

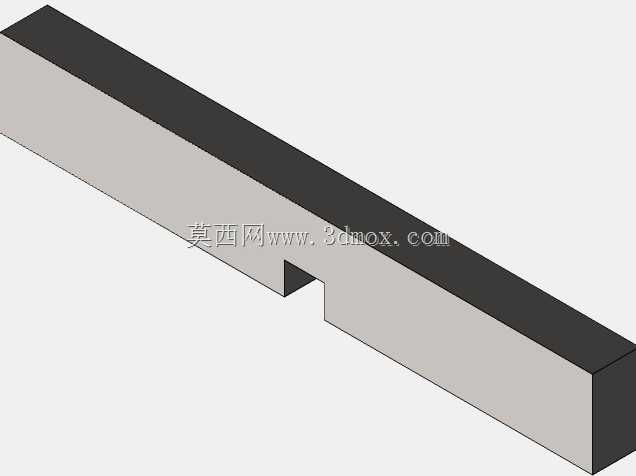

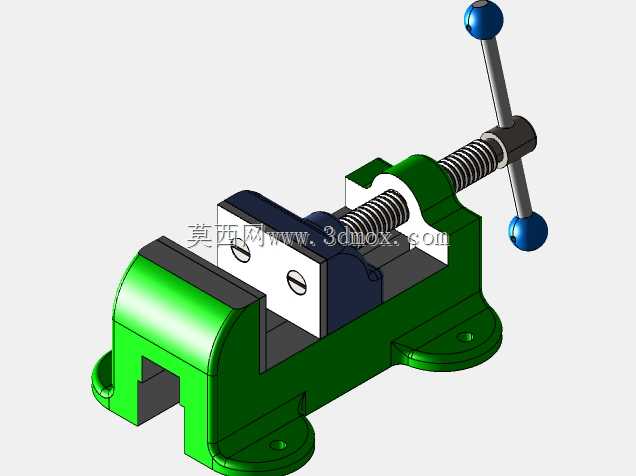

这款手动螺杆式台虎钳是机械加工、钳工装配、维修作业场景中不可或缺的通用夹持工装，广泛应用于五金加工车间、设备维修站点、职业院校实训工位、家庭DIY工坊等场景，核心作用是稳固夹持待加工工件，为锯削、锉削、錾削、攻丝、套丝、小型零件打磨装配等工序提供可靠的装夹基础，避免作业过程中工件移位、晃动，保障操作精度与作业安全。从功能特性来看，该台虎钳采用经典的螺杆传动增力结构，通过摇动手柄带动梯形丝杆旋转，驱动活动钳身沿固定导轨做直线往复运动，配合钳口处的淬硬防滑齿纹，可对不同材质、不同外形的工件实现稳定夹持，梯形丝杆具备传动平稳、自锁性强的特点，夹持到位后无需额外锁止即可保持夹持力，不会因作业过程中的振动出现松脱问题；活动钳身与固定钳身的配合导轨采用宽面贴合设计，配合间隙经过合理调校，既保证钳身移动顺畅无卡滞，又能避免夹持过程中钳身上翘、偏斜，保障装夹的平行度与垂直度。从设计思路层面，该台虎钳采用分体式模块化结构设计，整体分为固定钳座、活动钳身、梯形丝杆传动组件、摇动手柄、钳口板、固定安装底座几个核心模块，钳口板采用可拆卸式设计，磨损后可单独更换，无需更换整个钳体，大幅降低后期维护成本；固定钳座底部设置带安装孔的双耳支撑底座，安装时可通过螺栓穿过底座安装孔，将台虎钳牢牢固定在钳工工作台台面，安装边界适配常规厚度的工业钳工工作台，底座的支撑跨度经过优化，夹持重型工件时可保持足够的稳定性，不会出现倾覆风险。外形设计上，整体采用紧凑的对称式布局，固定钳身与活动钳身的轮廓做了圆弧过渡处理，既避免尖锐棱角带来的操作磕碰风险，又提升了整体结构强度，摇动手柄两端设置球形握头，操作时握持手感舒适，转动施力更加顺畅，钳身主体采用高强度铸铁材质的结构设计思路，具备足够的刚性与减震性能，可承受锯削、锤击等作业产生的冲击力，长期使用不易出现变形。在实际使用过程中，该台虎钳可通过调整夹持开度适配不同尺寸的工件，无论是小型的五金零件、电子元器件外壳，还是中等尺寸的金属型材、机械零部件，都能实现可靠装夹，钳口处还可根据作业需求加装软质钳口垫，避免夹持表面精度要求较高的工件时夹伤工件表面，满足精加工工件的装夹需求。
