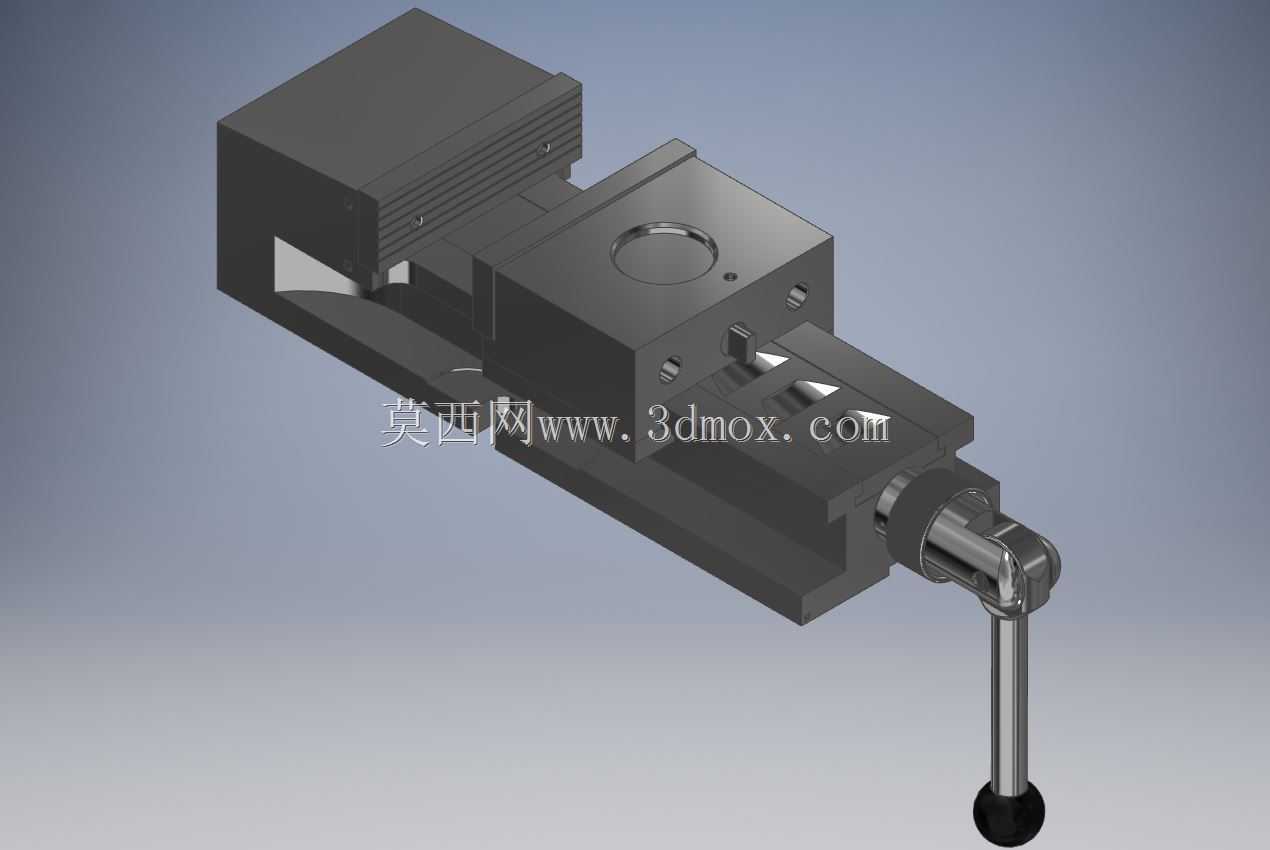

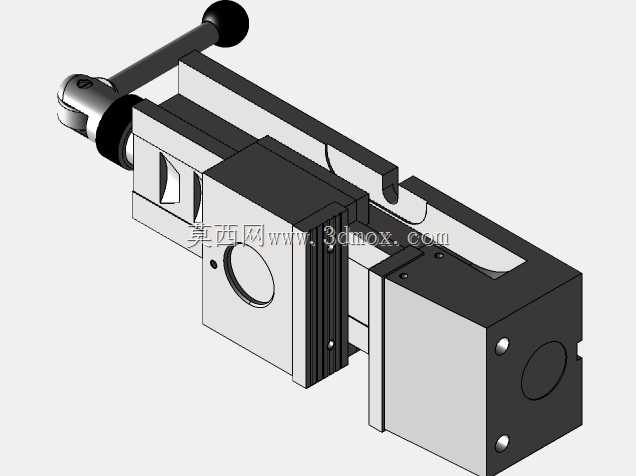

160mm开口机加工用虎钳结构设计

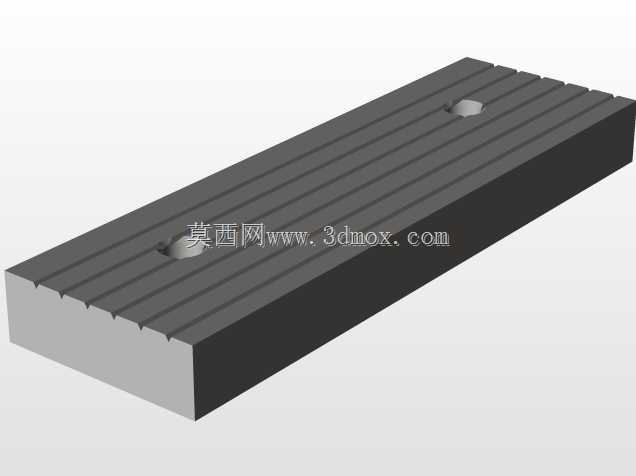

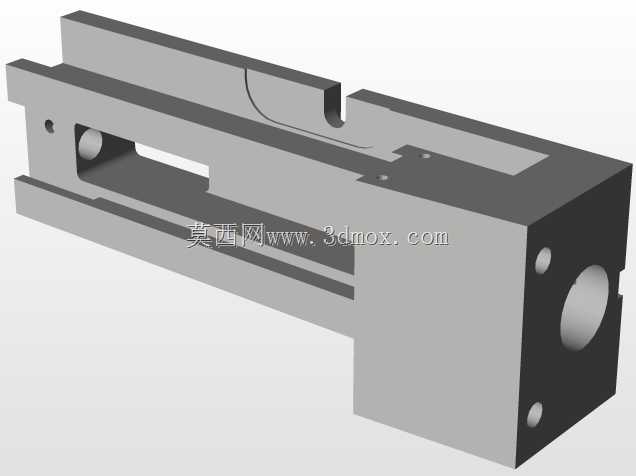

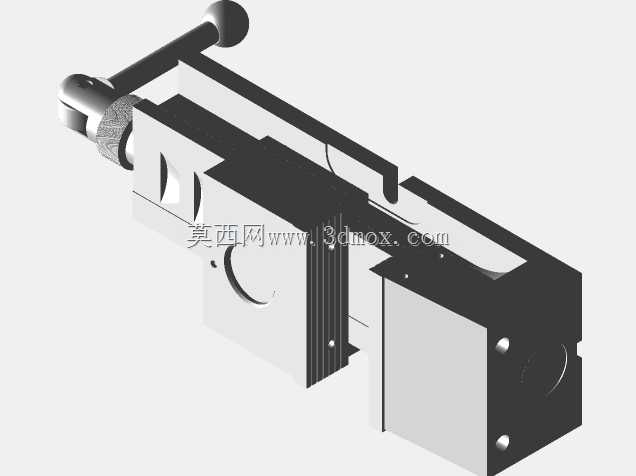

这款虎钳是面向机械加工场景打造的装夹工装，核心应用于普通铣床、数控铣床、钻床、磨床等常规机加工工位，也可适配小型钳工台的手工修配、零件划线作业，是机加工车间内覆盖粗加工到半精加工工序的通用装夹部件，能够承担黑色金属、有色金属及非金属硬质工件的装夹定位需求，在小批量零件加工、工装修配、教学实训场景中都能发挥稳定作用。从实际用途来看，它的核心作用是在加工过程中牢牢固定待加工工件，避免工件受切削力、振动影响出现位移、翘曲，保障加工尺寸精度与形位公差符合要求，相比普通台虎钳，它的结构刚性更强，装夹行程适配范围更广，能够满足不同规格坯料的装夹需求。在功能特性上，这款虎钳采用丝杠副传动的夹紧结构，摇动手柄即可带动活动钳身沿固定导轨平稳滑移，实现钳口的开合与夹紧动作，钳口部位设计有防滑咬合结构，夹紧时能够增大与工件表面的摩擦力，即便是承受较大的铣削侧向力也不会出现工件打滑移位的问题；固定钳身与活动钳身的配合导轨经过精度适配，滑移过程顺畅无卡滞，夹紧后钳口平行度能够满足常规机加工的精度要求，避免装夹偏差导致的加工报废。设计思路上，这款虎钳在传统机用虎钳的成熟结构基础上做了细节优化，整体采用高刚性的箱体式结构布局，固定钳身作为核心承载部件，底部预留了标准的安装定位槽与螺栓孔，能够快速适配机床工作台的T型槽安装要求，无需额外制作过渡连接板即可完成固定；丝杠部位做了防尘防护结构设计，能够减少加工过程中产生的切屑、切削液进入传动副，延长传动部件的使用寿命，降低日常维护的频次；钳身整体做了应力消除的结构考量，大切削力装夹下不会出现明显的形变，保障长期使用的精度保持性。从外形尺寸与安装边界来看，这款虎钳的钳口宽度为160mm，最大开口行程能够覆盖常规中小型零件的坯料装夹需求，整体外形轮廓紧凑，不会占用过多机床工作台的有效作业面积，底部安装孔的孔距符合通用机用虎钳的安装尺寸规范，能够直接替换同规格的老旧虎钳，无需重新调整工作台的安装点位；整体高度设计适配常规机床的作业高度区间，装夹工件后工件的加工面能够处于刀具的有效作业行程范围内，无需额外加装增高垫铁即可完成多数平面、槽类、孔系的加工作业，适配性较强。
