车床用四爪自定心卡盘结构设计

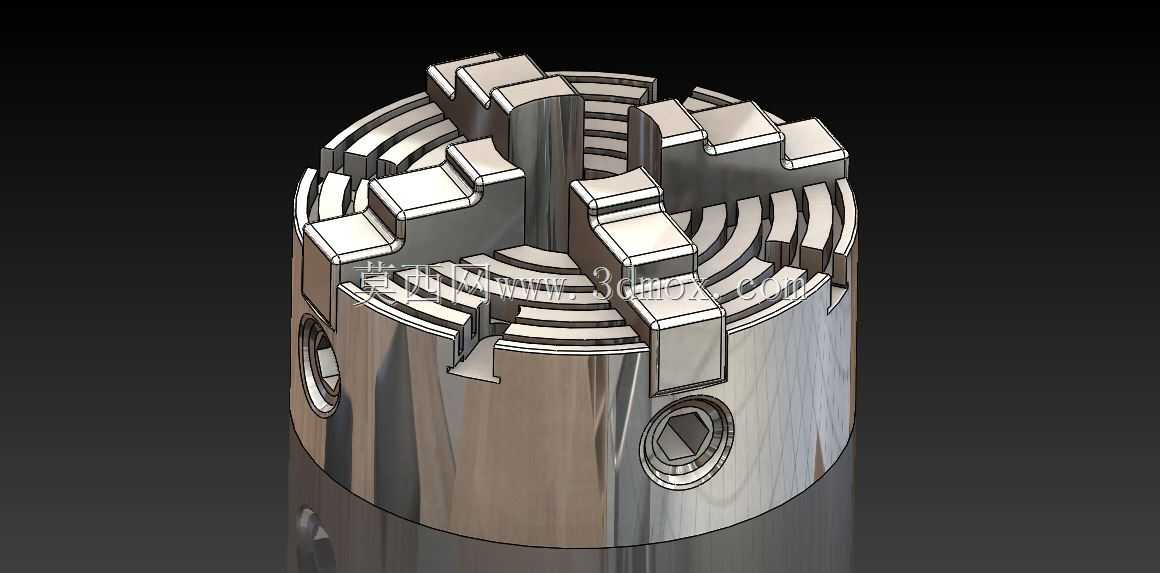

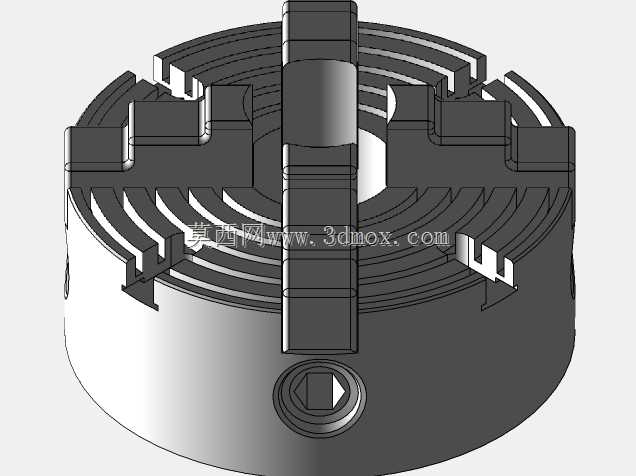

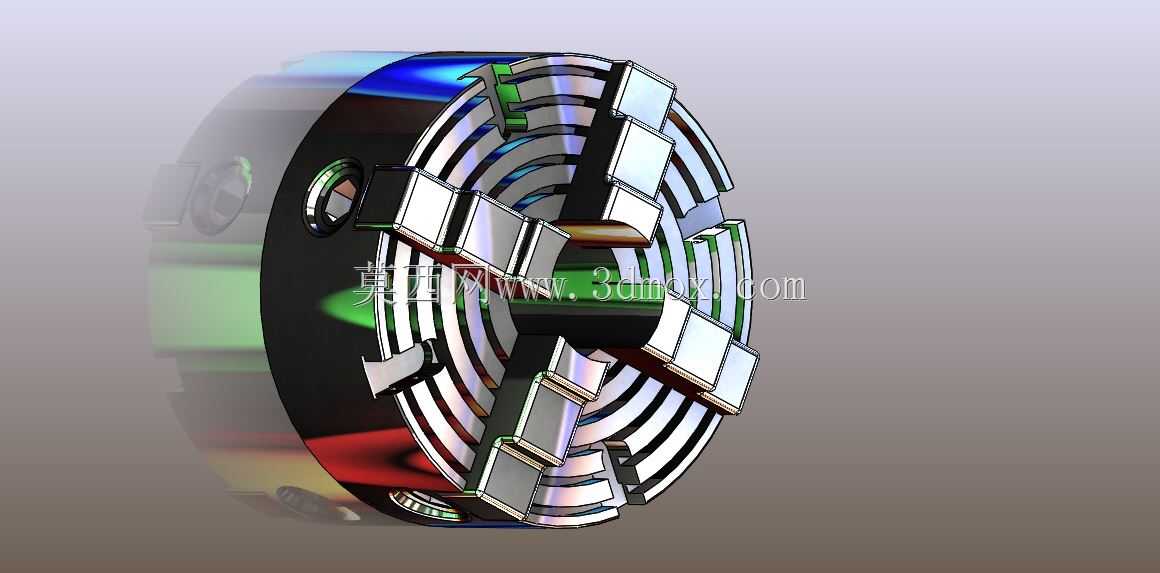

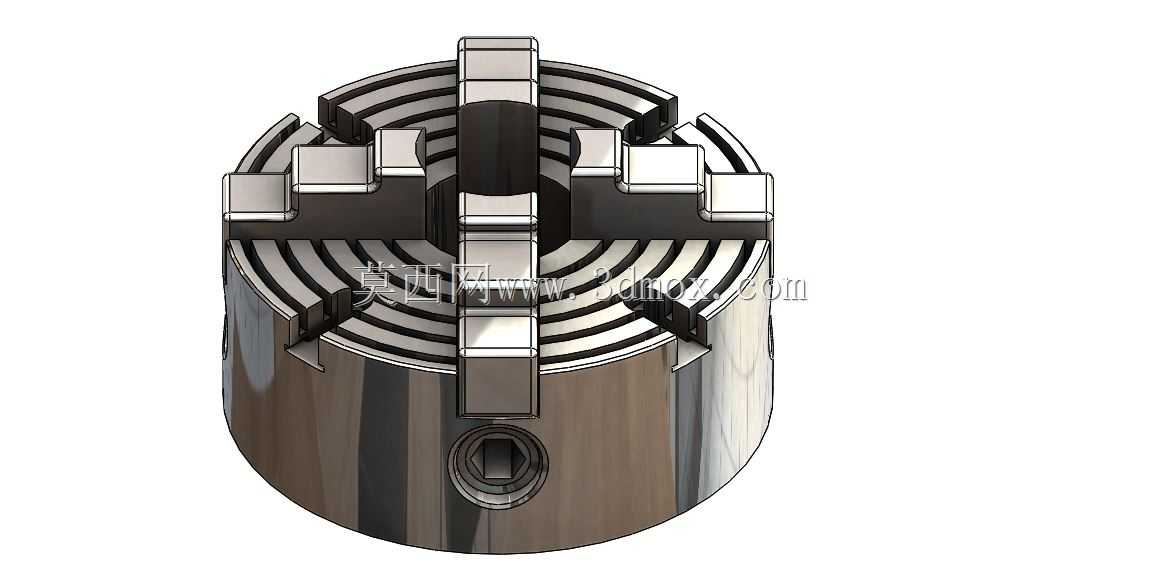

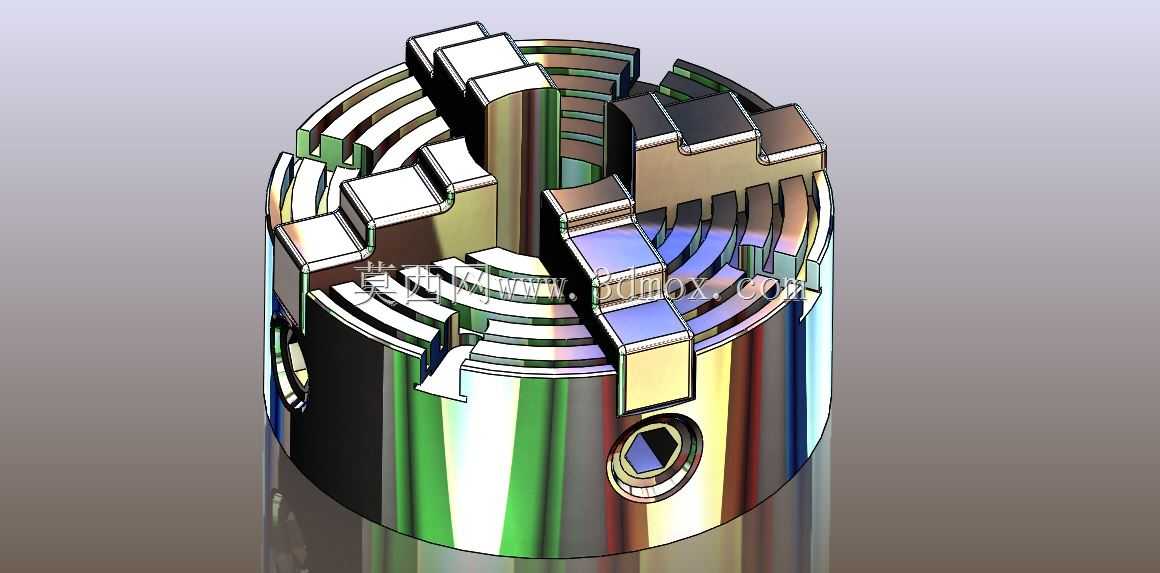

在金属切削加工领域，车床作为回转体零件加工的核心设备，其装夹部件的性能直接决定了加工精度与生产效率，四爪卡盘便是车床加工场景中应用极为广泛的核心装夹配件，主要承担各类不规则截面、偏心结构、非圆轮廓工件的夹持固定作业，相比三爪自定心卡盘，它具备更强的装夹适配性，可通过单爪独立调整实现复杂异形工件的精准找正，在小批量定制加工、异形件车削、偏心轴类零件加工场景中有着不可替代的作用。这款四爪卡盘的整体结构采用盘式圆柱主体设计，主体外圆为规整圆柱面，可直接与车床主轴前端的法兰安装位配合，安装时通过主轴端的连接螺栓穿入卡盘本体对应的安装孔位完成固定，安装边界与常规卧式车床主轴端的标准连接尺寸适配，无需额外制作过渡连接盘即可完成装配，卡盘整体轴向厚度控制合理，不会过多占用车床的轴向加工行程，能为工件加工预留足够的走刀空间。卡盘的四个卡爪沿盘体周向90度均匀分布，每个卡爪都设计有独立的调节传动结构，通过卡盘扳手插入盘体侧面的调节方孔转动，即可带动对应卡爪沿盘体的径向导轨做直线进给运动，卡爪的夹持面设计有阶梯状防滑齿结构，不同阶梯可适配不同直径范围的工件夹持，既可以夹持小直径的棒料工件，也可通过卡爪反装实现大直径盘类零件的内撑或外夹固定，卡爪与导轨的配合面经过精密配合设计，滑动过程无明显旷量，能保证装夹后的工件回转中心与主轴回转中心的同轴度控制在合理范围内。设计过程中充分考虑了卡盘的受力特性，盘体主体采用高强度结构设计，可承受大切削量加工时的切削冲击力，避免装夹松动导致的工件飞出或加工振颤问题，卡爪的行程范围经过合理规划，覆盖了常规车床加工的绝大多数工件尺寸需求，盘体内部的传动结构采用螺旋副传动，具备良好的自锁性能，在加工过程中不会因为切削振动导致卡爪自行松动，保障加工作业的安全性。在实际生产应用中，这款四爪卡盘不仅可用于普通卧式车床的工件装夹，也可适配数控车床、简易转台等回转加工设备，通过四爪的独立调节，可完成偏心轴、偏心套、方形工件、不规则轮廓铸件毛坯的装夹找正，解决了三爪卡盘无法装夹非回转对称工件的痛点，在机械加工车间的单件小批量生产、设备维修零件加工、工装夹具制作等场景中，都是操作工人优先选用的装夹工具，其可靠的装夹性能、宽泛的适配范围，能有效减少工件装夹找正的辅助时间，提升复杂零件的车削加工效率。
