台式金属切割磨切两用设备结构设计

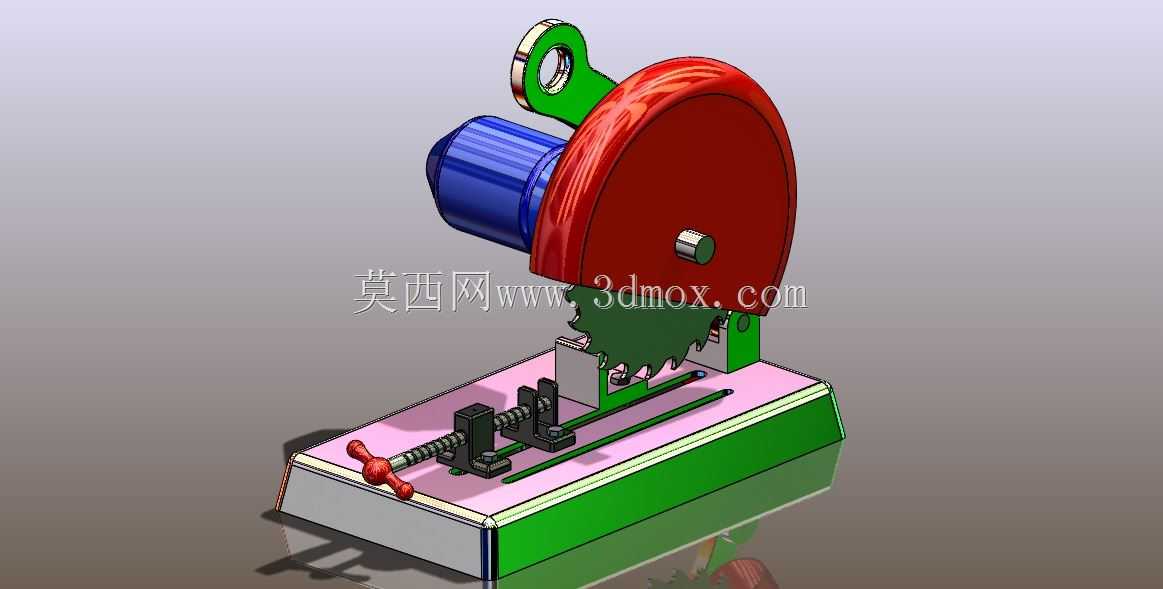

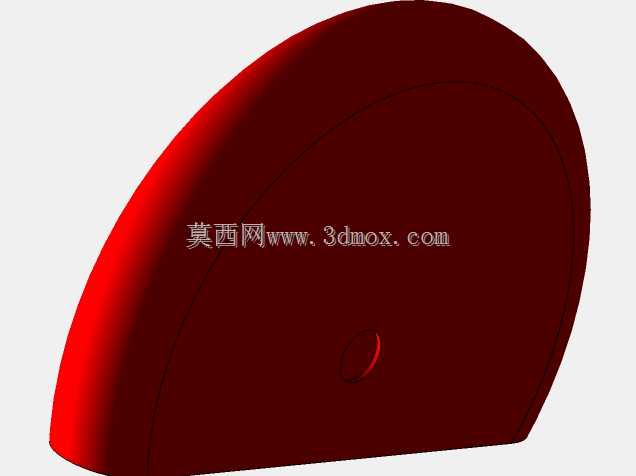

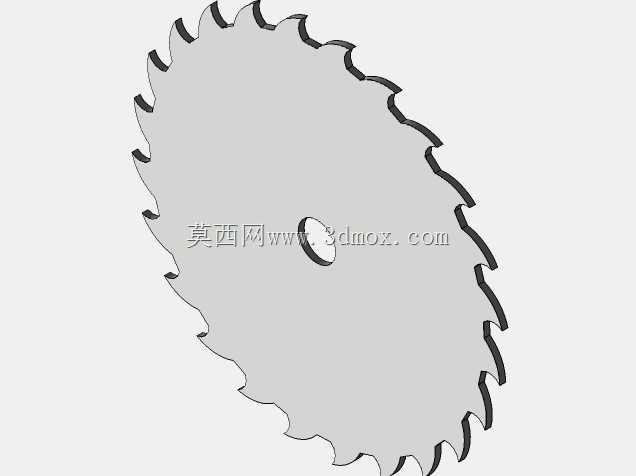

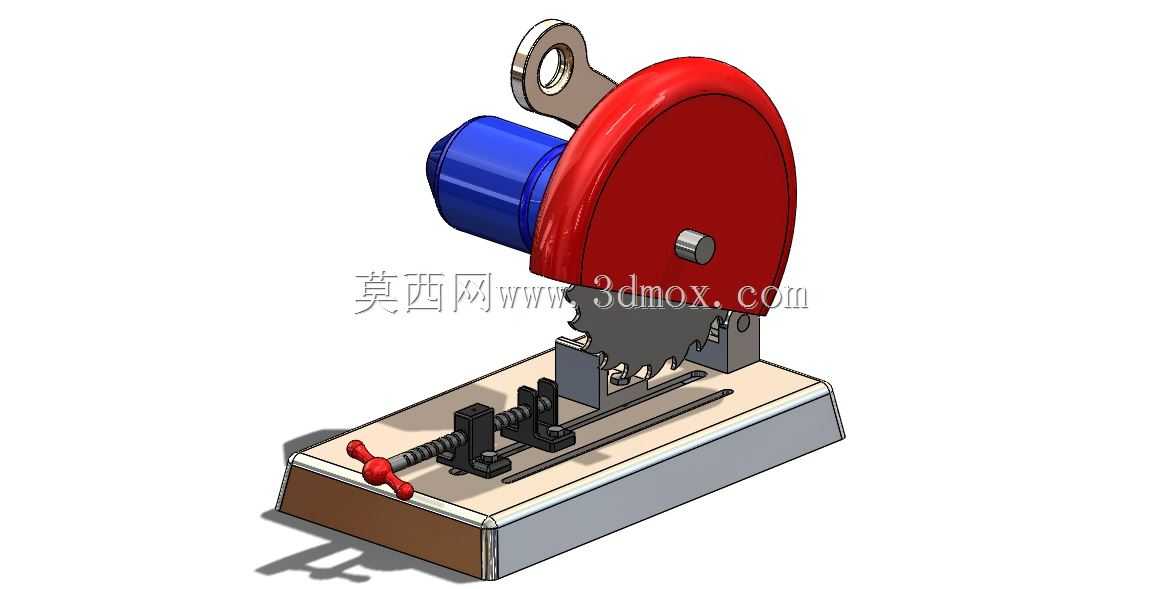

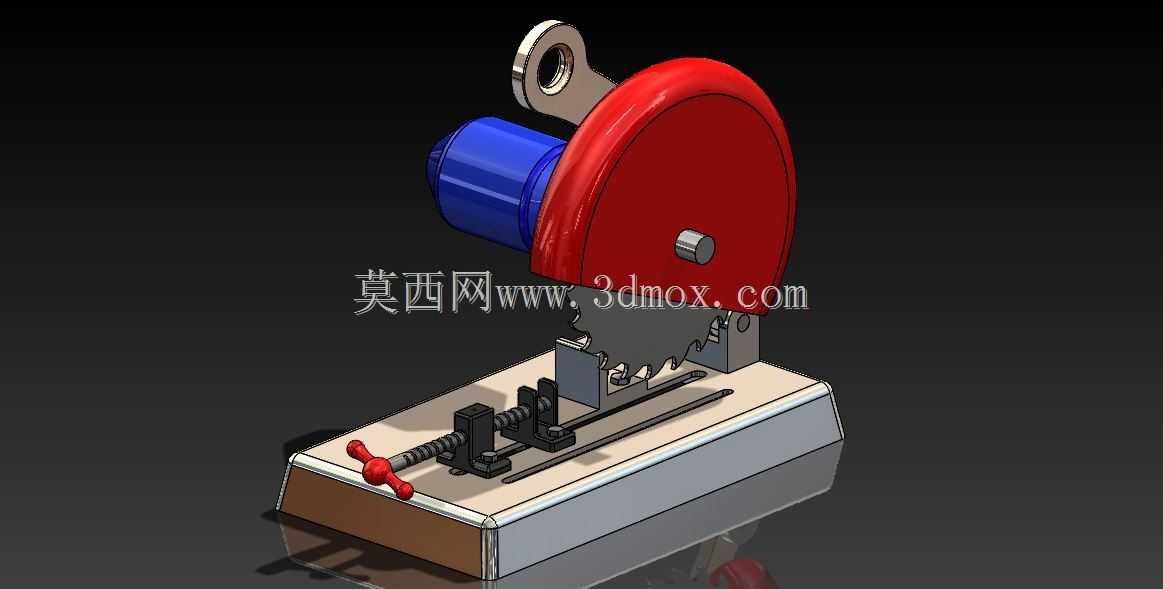

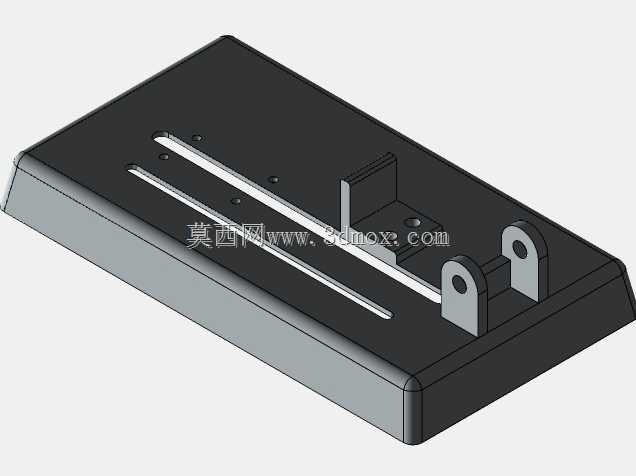

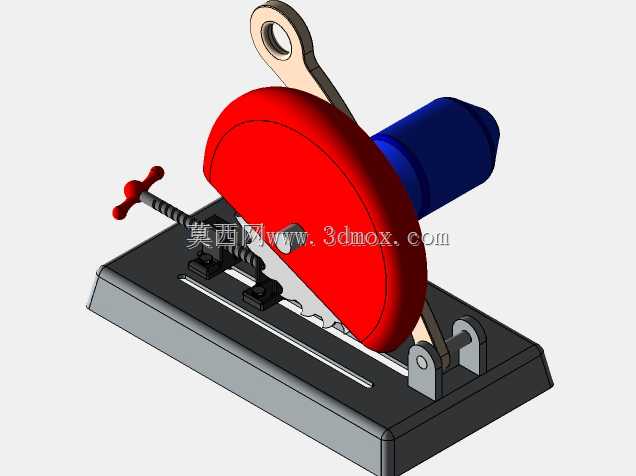

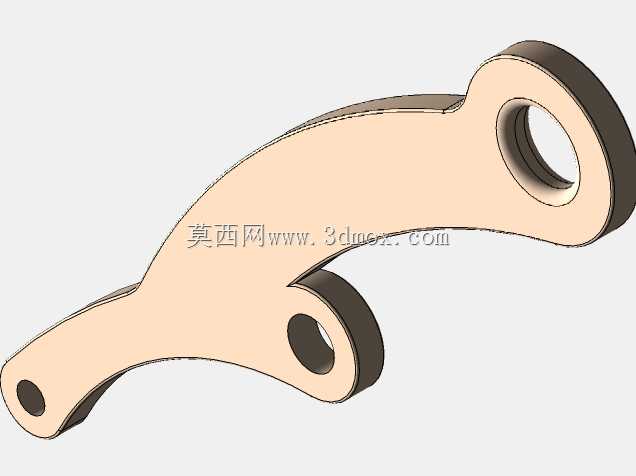

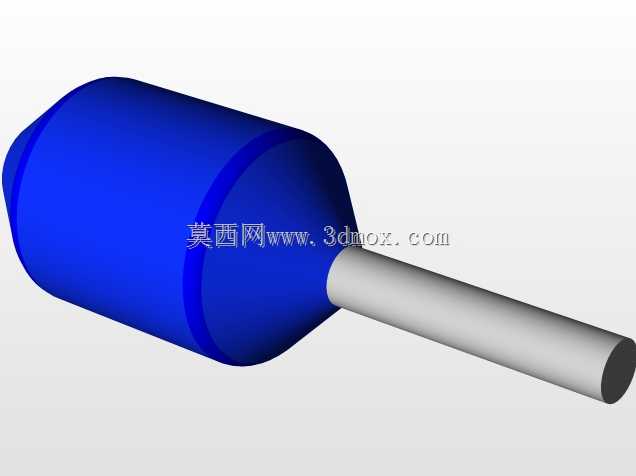

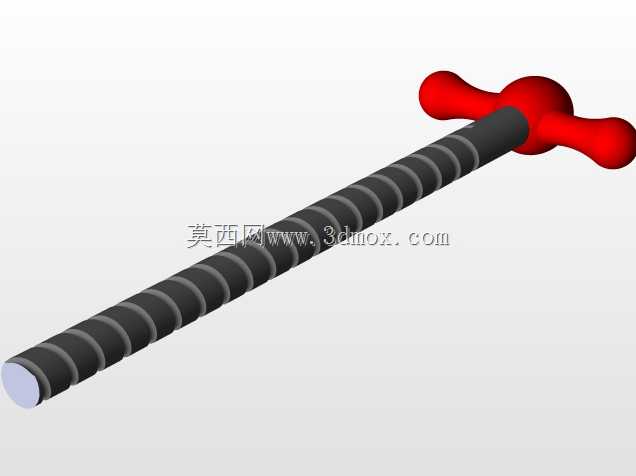

这款台式金属加工设备主要面向小型机加工车间、五金维修站点、家装金属构件加工等场景，可同时承担金属型材切断与小型工件端面磨削两类作业，替代传统单一切割机与小型磨床的功能，适配小批量、多品类的零散金属加工需求，尤其适合作业空间有限、设备预算不足的小型加工场景，能够完成角铁、扁钢、小型圆钢等常见型材的定长切断，也可通过更换磨具完成小型金属零件的飞边打磨、端面修平、焊缝余高磨除等作业，无需额外购置多台专用设备，大幅压缩小型加工点位的设备投入成本与占地空间。设备整体采用台式落地布局，底座为厚重的铸铁式结构设计，能够在切割与磨削作业中提供足够的压重稳定性，避免高速切削过程中设备出现晃动、位移，保障加工精度与作业安全；底座上方设置平行导轨式工件装夹平台，配套手轮驱动的丝杠进给夹具，夹具采用双压块锁紧结构，可根据待加工型材的截面尺寸调整夹持位置与夹紧力度，既能够固定规则截面的方钢、扁钢，也可适配圆管、角铁等异型截面型材，装夹过程操作简便，夹持力稳定可靠，能够避免加工过程中工件飞出的安全隐患。切削执行部分采用悬臂式布局，驱动电机与切削砂轮/锯片同轴布置，外侧设置半包围式红色安全防护罩，能够阻挡切削过程中飞溅的金属碎屑与磨粒，避免碎屑飞溅伤及操作人员；防护罩上方设置提拉式操作手柄，操作人员下压手柄即可完成进给切削，松开后设备可依靠结构配重自动复位，操作手感轻便，进给行程可控，可根据加工需求灵活控制切削深度。设备的设计思路以简化结构、降低理解门槛为核心，将复杂的磨床与切割机结构进行整合简化，去掉了工业级大型设备的冗余功能，保留核心的切削、装夹、防护功能，整体传动路径清晰，结构部件直观，既能够满足实际加工作业的使用需求，也可作为金属切削设备原理演示的教学载体，让初学者能够快速理解型材切割与端面磨削的作业逻辑、设备传动关系与装夹定位原理。从安装边界来看，设备整体占地尺寸适配常规工作台面放置，无需额外浇筑设备基础，放置在平整的硬质工作台面上即可投入使用，接线采用常规工业用电接口，无需复杂的线路改造；设备的操作空间预留充足，操作人员站在设备正前方即可完成装夹、操作、卸料全流程作业，左右两侧无需预留过大的操作空间，适合在狭小的维修间、门店加工区等场景布置，设备的维护点位全部外露，日常更换锯片、检查夹具、清理碎屑都可直接操作，无需拆解大量结构件，后期维护成本极低。
