高精度二次包络蜗杆蜗轮传动组件

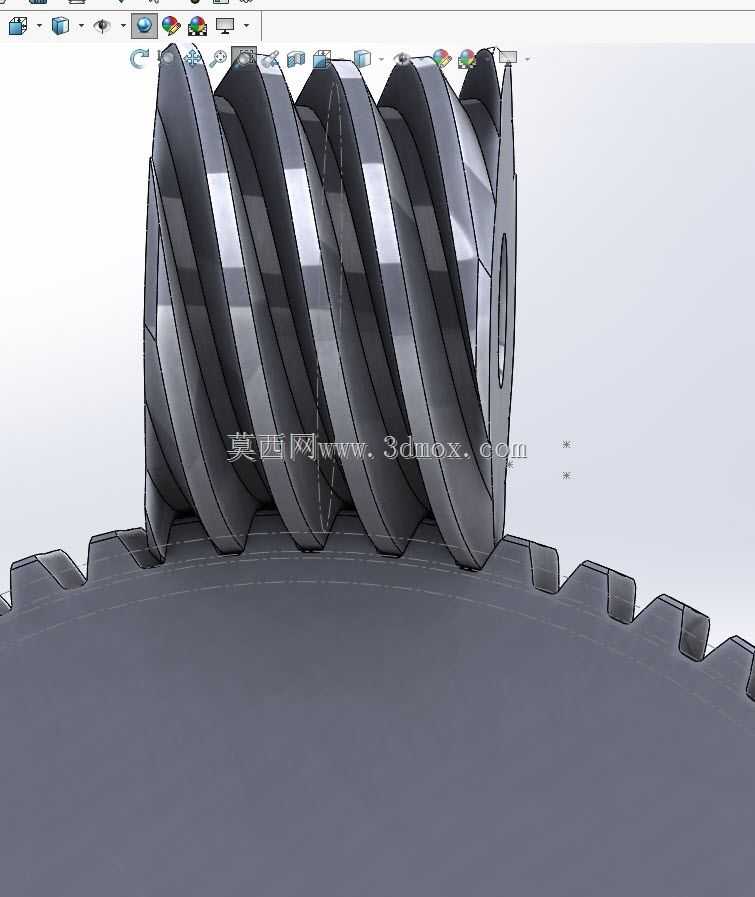

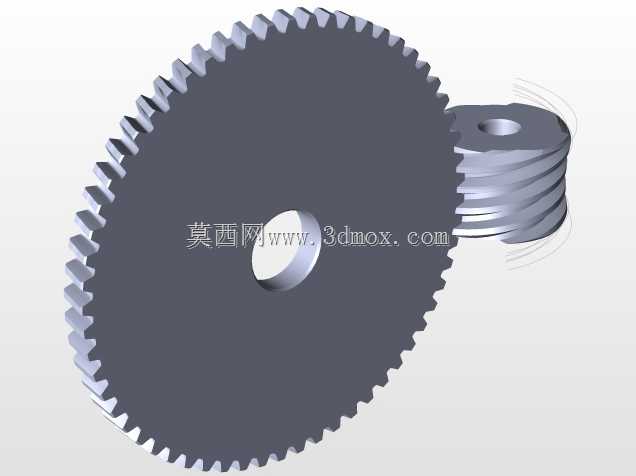

这套二次包络蜗杆蜗轮传动组件，是重载精密传动场景下的核心啮合部件，广泛应用于冶金设备的重载回转机构、起重运输机械的减速驱动单元、重型机床的进给传动系统以及军工装备的高精度回转平台中，能够在空间交错轴的传动布局下实现大传动比的动力传递，相比普通圆柱蜗杆传动，其承载能力与传动效率有着显著提升。在实际设备运行中，该组件承担着降速增扭的核心功能，可将高速输入的电机转速转化为低速大扭矩的输出动力，适配需要大传动比、结构紧凑布局的传动链路，同时依托二次包络形成的多齿啮合特性，能够承受较大的冲击载荷，在频繁启停、正反转切换的工况下依然保持稳定的传动精度，有效降低传动过程中的振动与噪音，延长整套传动系统的维护周期。从设计思路来看，该组件围绕共轭啮合原理展开，蜗杆的齿面经过二次包络成型，能够与蜗轮齿面形成更大的接触面积，啮合过程中齿面间的润滑条件更优，避免了普通蜗杆传动容易出现的齿面胶合、磨损过快的问题；设计阶段充分考虑了安装对中的容错空间，蜗杆轴端预留了标准轴承位的安装边界，蜗轮的轮毂位置设置了适配标准平键的键槽结构，可直接与配套的输出轴进行装配，无需额外进行定制化的连接结构加工。外形尺寸方面，蜗杆的齿部导程经过精准计算，图中展示的4导程齿廓能够匹配对应参数的蜗轮齿形，啮合侧隙控制在精密传动允许的范围内，蜗轮的齿圈宽度与蜗杆的啮合长度形成合理匹配，既保证了足够的啮合齿数来分散载荷，又避免了不必要的尺寸冗余，整套组件的安装中心距严格遵循通用传动参数规范，可直接替换同参数的普通蜗杆蜗轮副，对现有设备的升级改造十分友好。在结构细节上，蜗杆的齿顶与齿根过渡平滑，有效降低了齿根处的应力集中，蜗轮的齿向修形能够补偿安装误差与受力变形带来的啮合偏移，保证在满负载运行时依然保持均匀的齿面接触，不会出现局部载荷过大导致的齿面损伤，整套组件的结构设计充分平衡了承载能力、传动精度与装配便利性，能够满足各类中重载传动场景的使用需求。
