小型桌面级DIY数控铣床结构设计

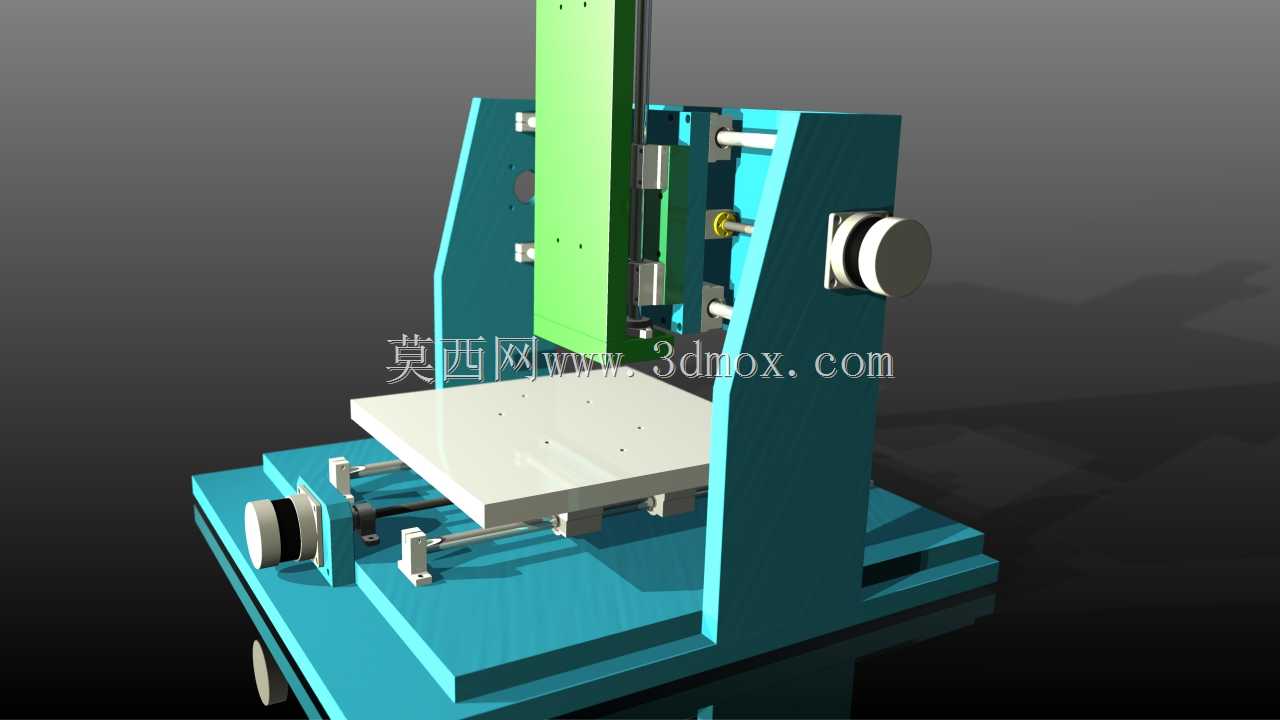

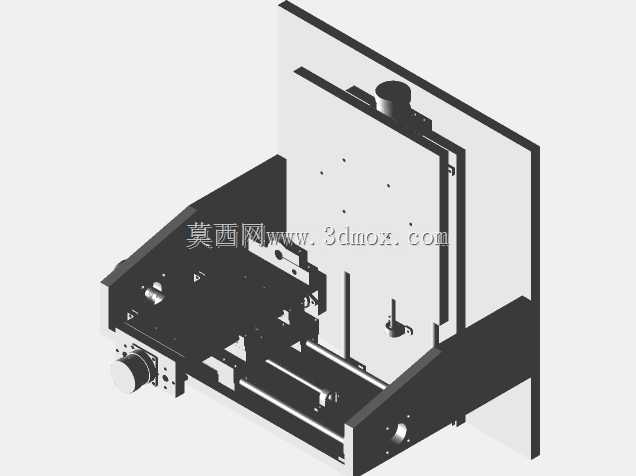

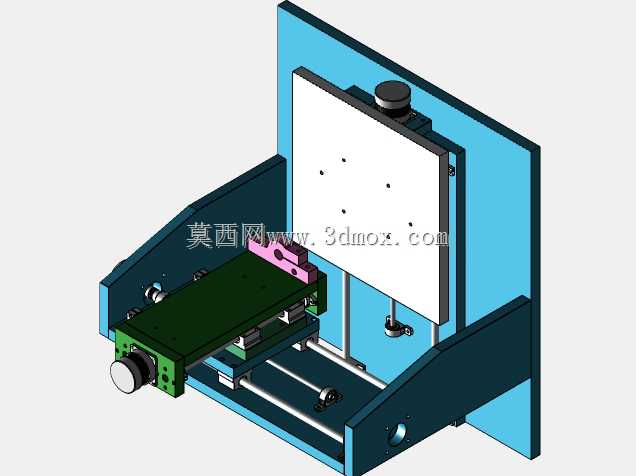

这款小型桌面级DIY数控铣床，主要面向个人创客、小型工作室的轻量加工场景，可放置在常规工作台面上完成小尺寸工件的铣削、钻孔、浅雕刻等加工作业，适配软金属、工程塑料、亚克力、密度板等多种常见加工材料，能够满足手板制作、创意零件加工、小型工艺品雕刻、教学实训演示等多元使用需求，填补了工业级机床占地大、成本高与手工加工精度不足之间的市场空白。设备采用经典的定梁式三轴龙门结构布局，Z轴主轴组件固定在立式龙门架上，X、Y轴传动组件集成在底部移动工作台上，这种结构设计能够在紧凑的机身尺寸下最大化有效加工行程，同时保证整体机架的刚性，减少加工过程中的振动偏移，提升加工精度稳定性。传动系统采用带螺母丝杠搭配线性轴承的传动方案，三个运动轴分别配置独立步进电机提供动力，能够实现精准的进给控制，线性轴承座与光轴导轨的配合，可有效降低运动过程中的摩擦阻力，保证轴系移动的平顺性，避免爬行卡顿问题影响加工表面质量。机架主体采用板材拼接式结构设计，两侧立式支撑板与底部基座采用直角连接结构，既简化了加工装配难度，也方便DIY爱好者自行加工制作零部件，降低整机的制作门槛。主轴安装位预留了通用装夹接口，可根据加工需求更换不同功率的主轴电机，适配不同直径的加工刀具，拓展加工适用范围。工作台面采用平整的平板式设计，预留了标准的工件装夹孔位，可搭配通用压板、台钳等夹具固定不同外形的加工工件，装夹操作便捷。从安装边界来看，整机外形尺寸适配常规桌面摆放需求，不需要额外制作大型安装基础，放置在承重合格的工作台面上即可固定使用，机身底部预留了安装固定孔位，可根据使用需求选择固定在工作台面或者加装移动脚轮方便转场。设备的操作侧预留了充足的操作空间，方便操作人员上下工件、更换刀具、观察加工状态，各运动轴的行程限位位置均预留了传感器安装位，可根据使用需求加装限位开关实现行程保护，避免超程碰撞损坏设备。整体结构设计兼顾了DIY制作的可实现性与实际加工的实用性，所有零部件均采用市面上容易采购的标准件搭配可自行加工的结构件，不需要特殊定制的非标零部件，个人爱好者按照装配关系即可完成整机组装调试，组装完成后经过简单的精度校准即可投入使用，非常适合数控技术入门学习、小型零件自主加工的使用场景。
