车间电火花加工设备外观结构

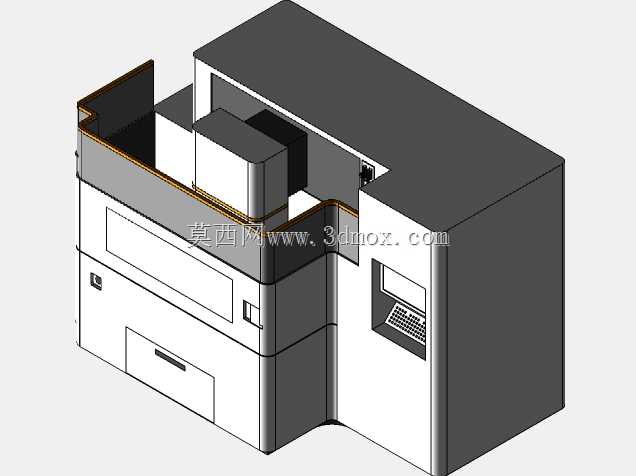

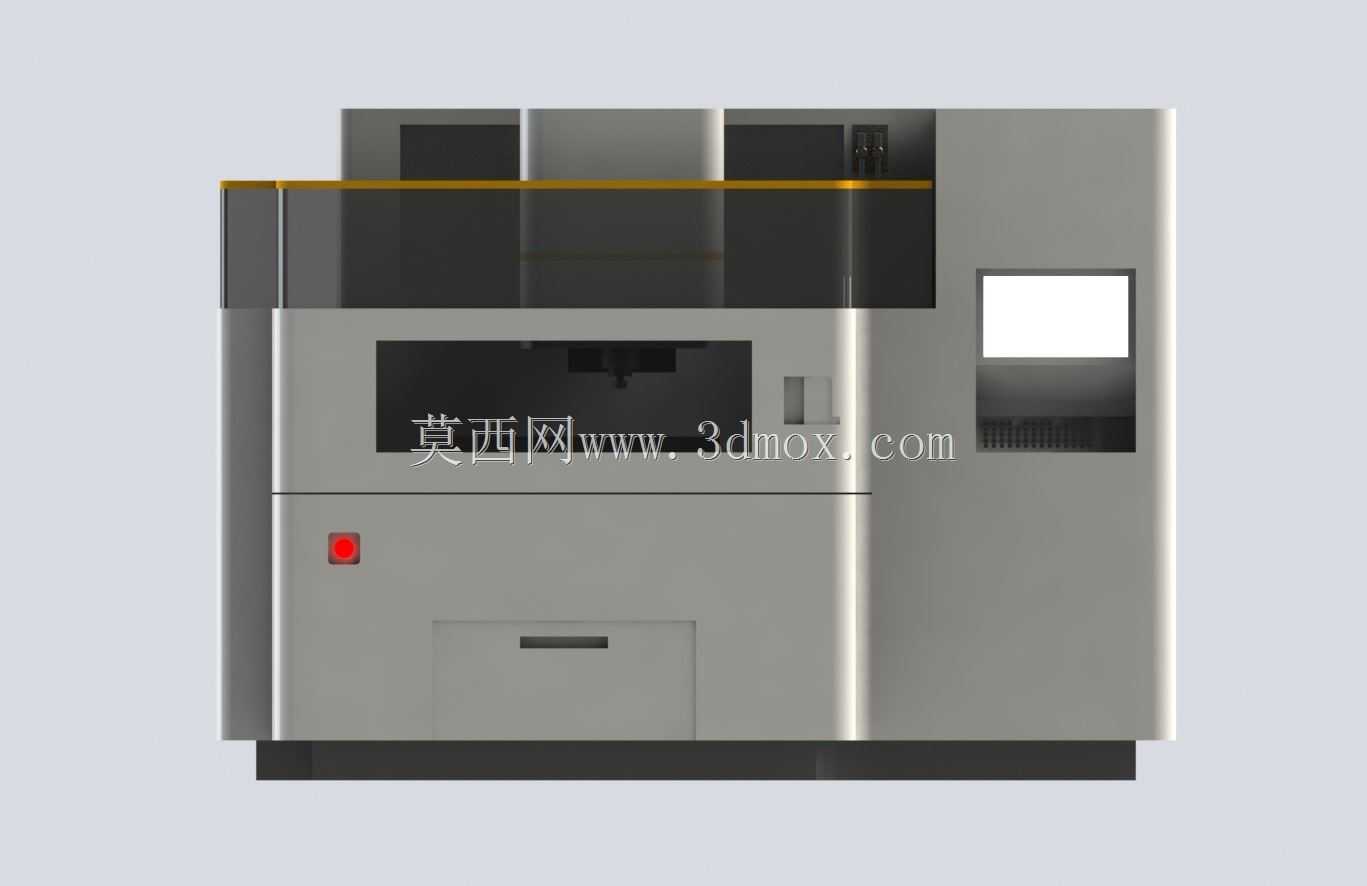

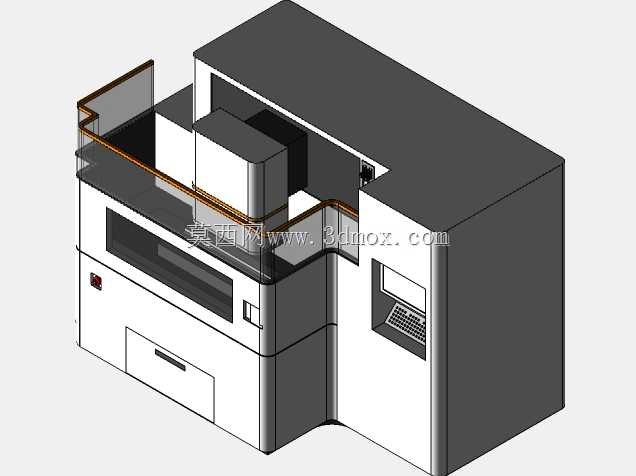

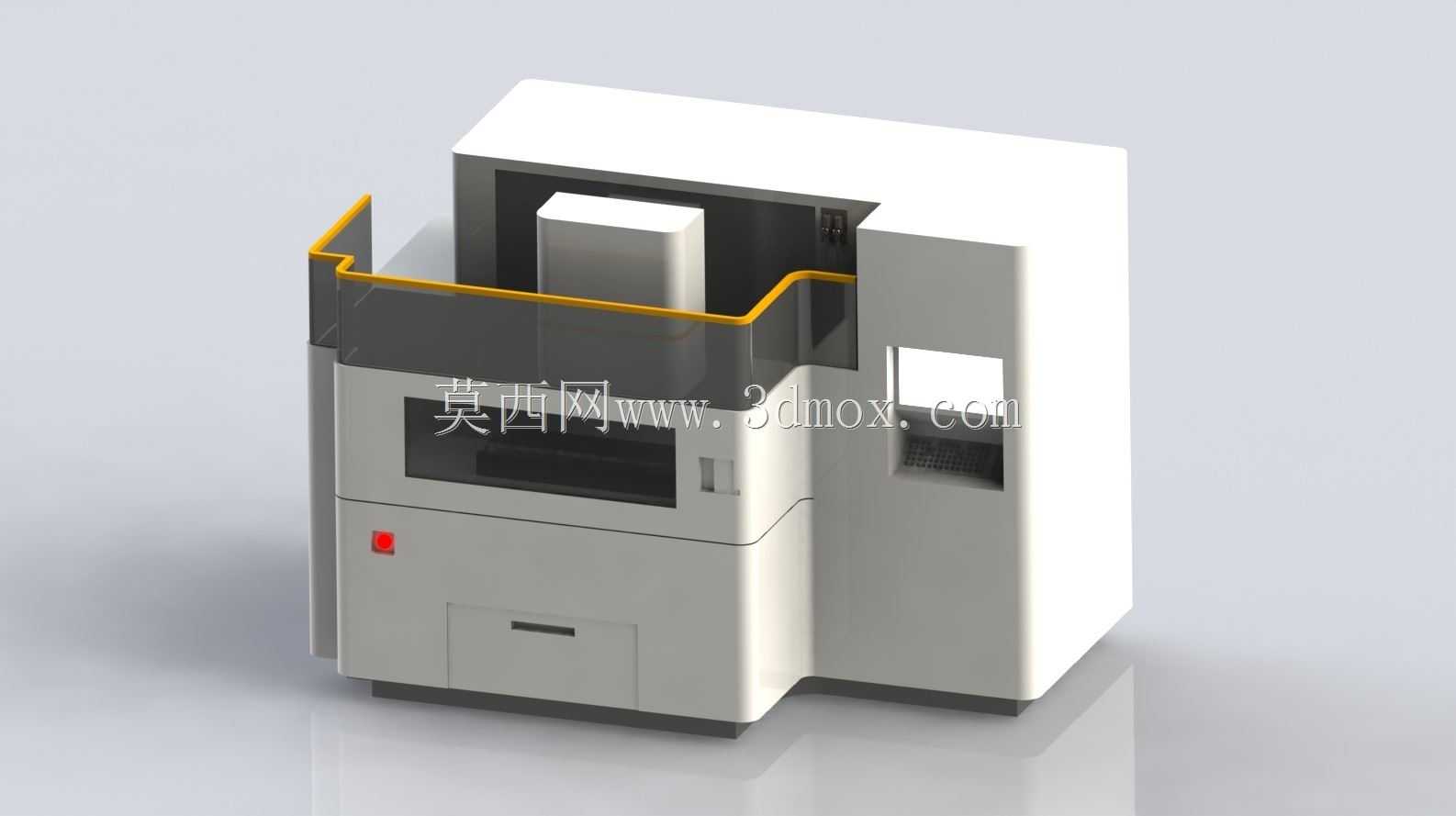

这款电火花加工设备的三维结构，还原了生产车间内常用电加工机床的完整外观与布局特征，可用于车间产线规划演示、设备操作培训课件制作、新员工岗前认知教学等多个场景。在实际生产场景中，这类设备主要承担传统切削加工难以处理的高硬度导电材料加工任务，比如硬质合金模具型腔加工、复杂形状精密零件的蚀除加工、薄壁易变形工件的无接触加工等，加工过程不会产生宏观切削力，能很好地保障薄壁、窄缝类精密零件的加工精度，避免工件装夹变形、切削应力变形等问题。从功能布局来看，设备主体分为加工操作区、电气控制区、防护围挡三个核心部分，加工操作区设置在设备前部，预留了足够的工件装夹操作空间，操作人员可以顺畅完成工件装夹、电极找正、加工参数核对等日常操作；电气控制区集成在设备右侧柜体中，将强电、弱电控制模块做了物理分隔，既方便运维人员检修排查，也能避免加工过程中油雾、金属碎屑对电气元件的侵蚀；上部的半透明防护围挡搭配醒目的黄色安全警示边框，既可以观察内部加工状态，也能阻挡加工过程中飞溅的工作液与蚀除金属颗粒，符合车间安全生产的防护要求。在设计思路上，整体采用方正的模块化柜体结构，底部设置统一的支撑底座，将加工槽、工作液循环管路、储液单元都集成在底座内部，最大化压缩设备的横向占地面积，适配中小机加工车间的紧凑工位布局需求；外观采用灰白为主的工业配色，搭配局部深色操作面板与红色状态指示灯，视觉上清晰区分操作区域与设备主体，操作人员可以快速识别设备运行状态，降低误操作概率。从安装边界来看，设备整体外形规整无外凸的零散部件，安装时仅需按照底座轮廓预留操作与维护空间即可，前部预留不小于800mm的操作人员操作站位空间，右侧预留不小于600mm的电气柜开门检修空间，后部预留不小于400mm的管路与散热间隙，就能满足设备的日常使用与维护需求，不需要额外做特殊的地基改造，适配大多数常规机加工车间的地面承重条件。
