小型数控车铣复合改造设备结构设计

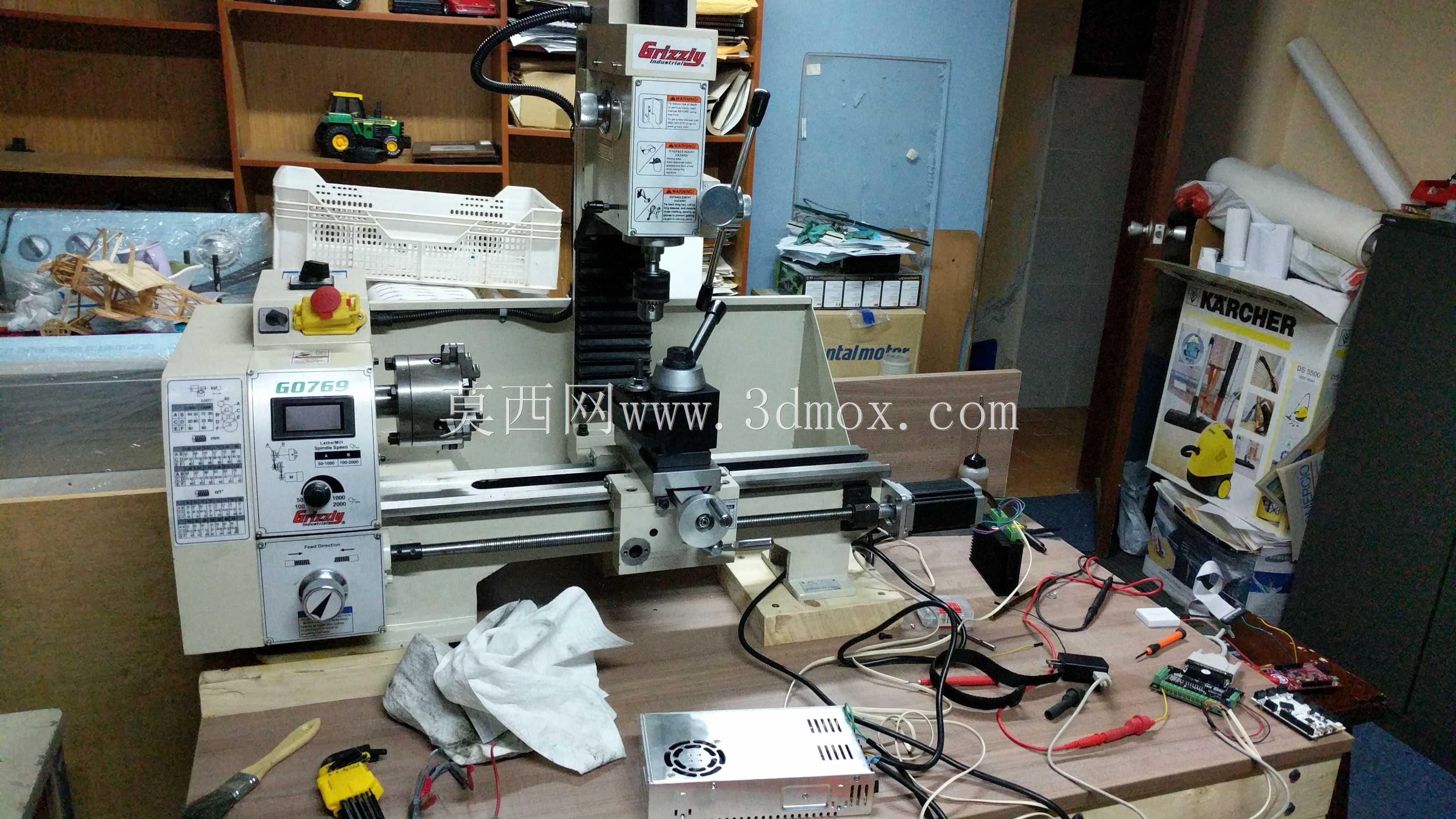

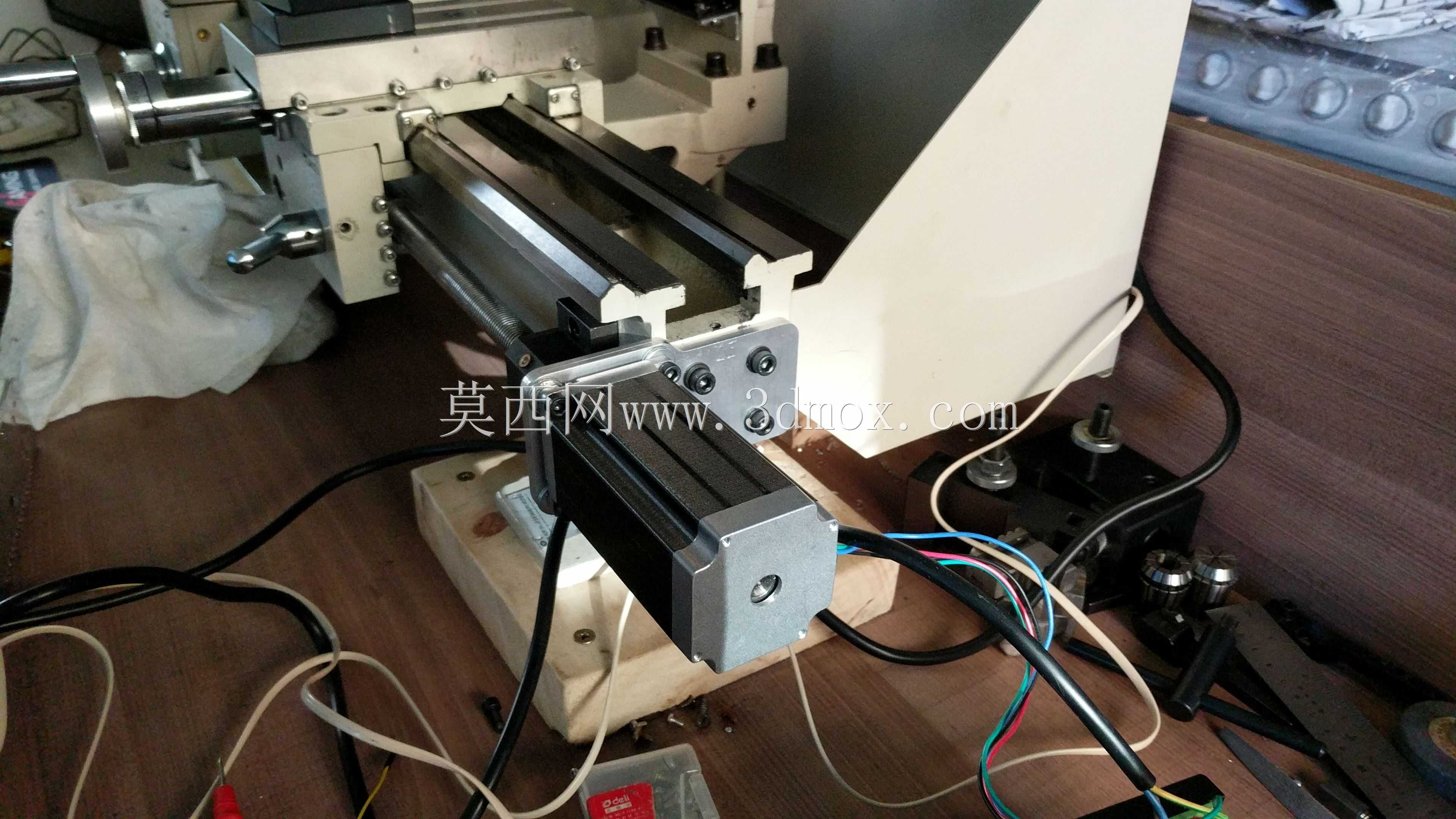

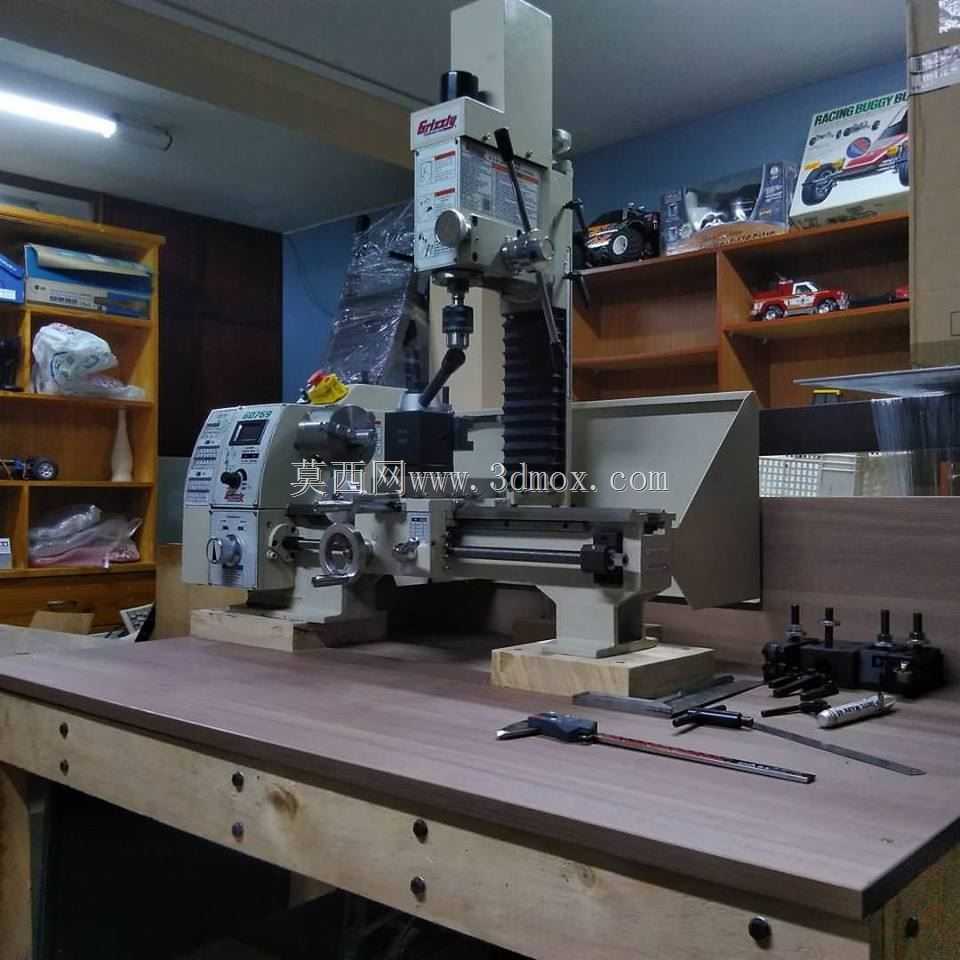

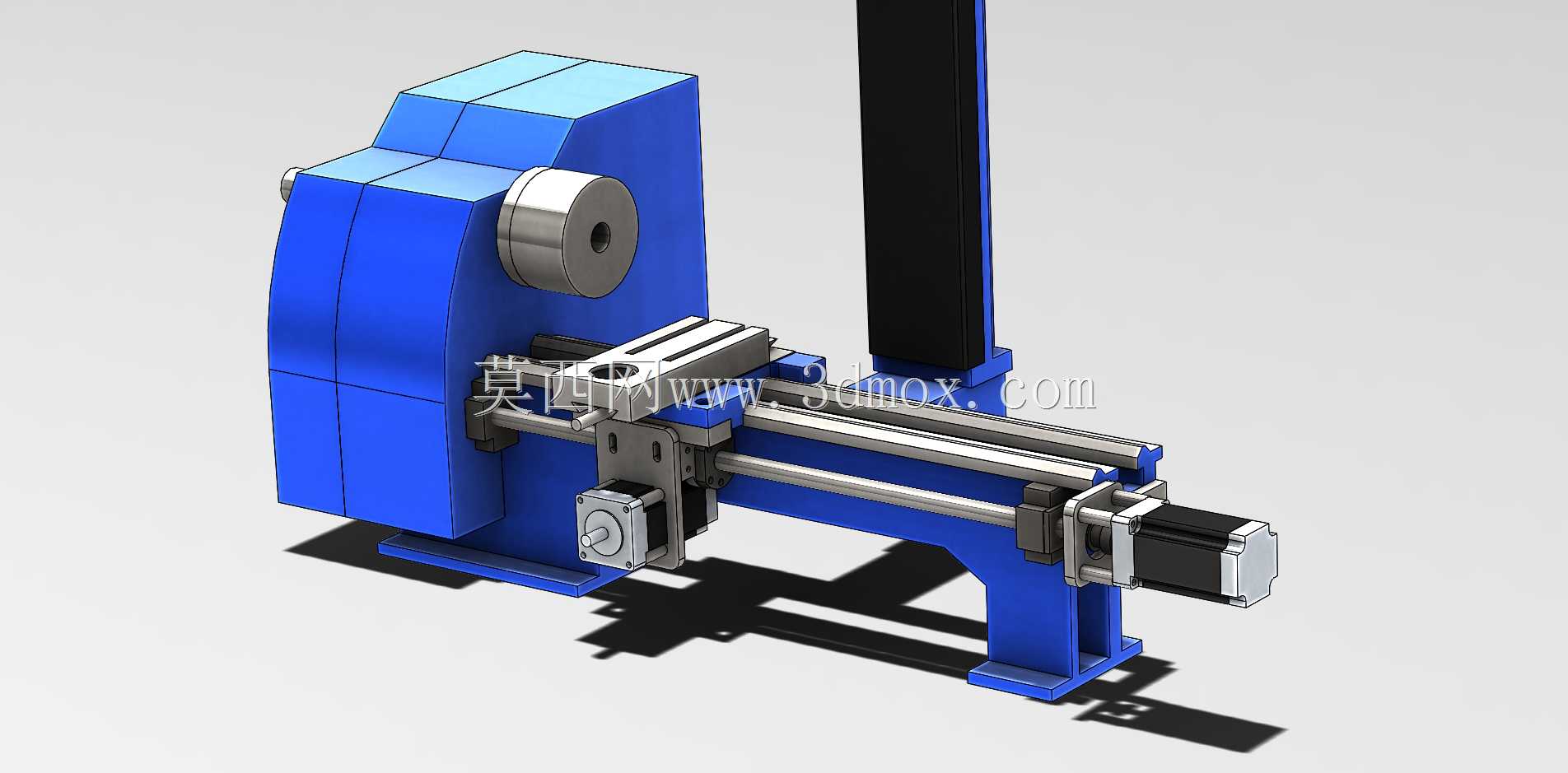

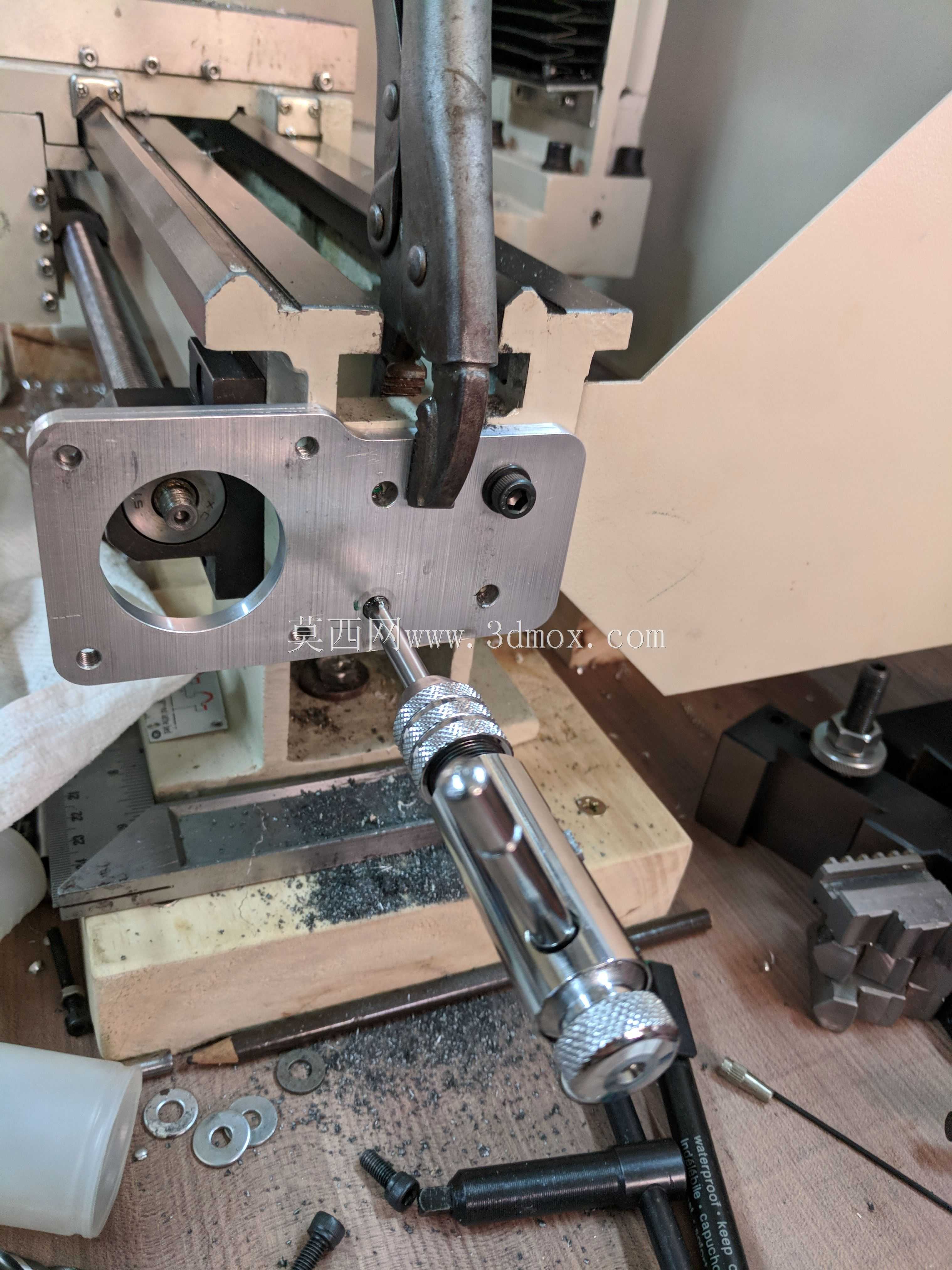

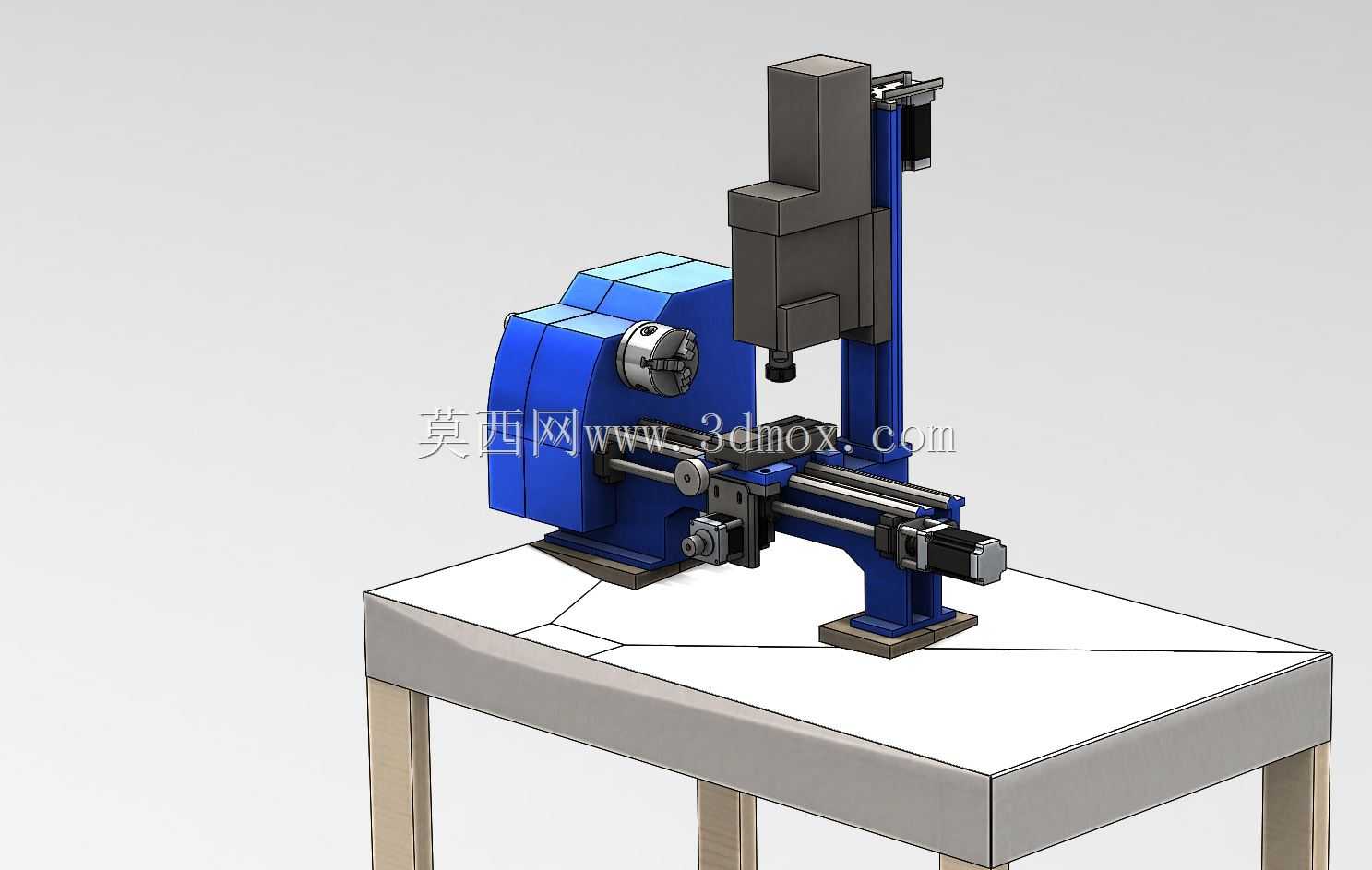

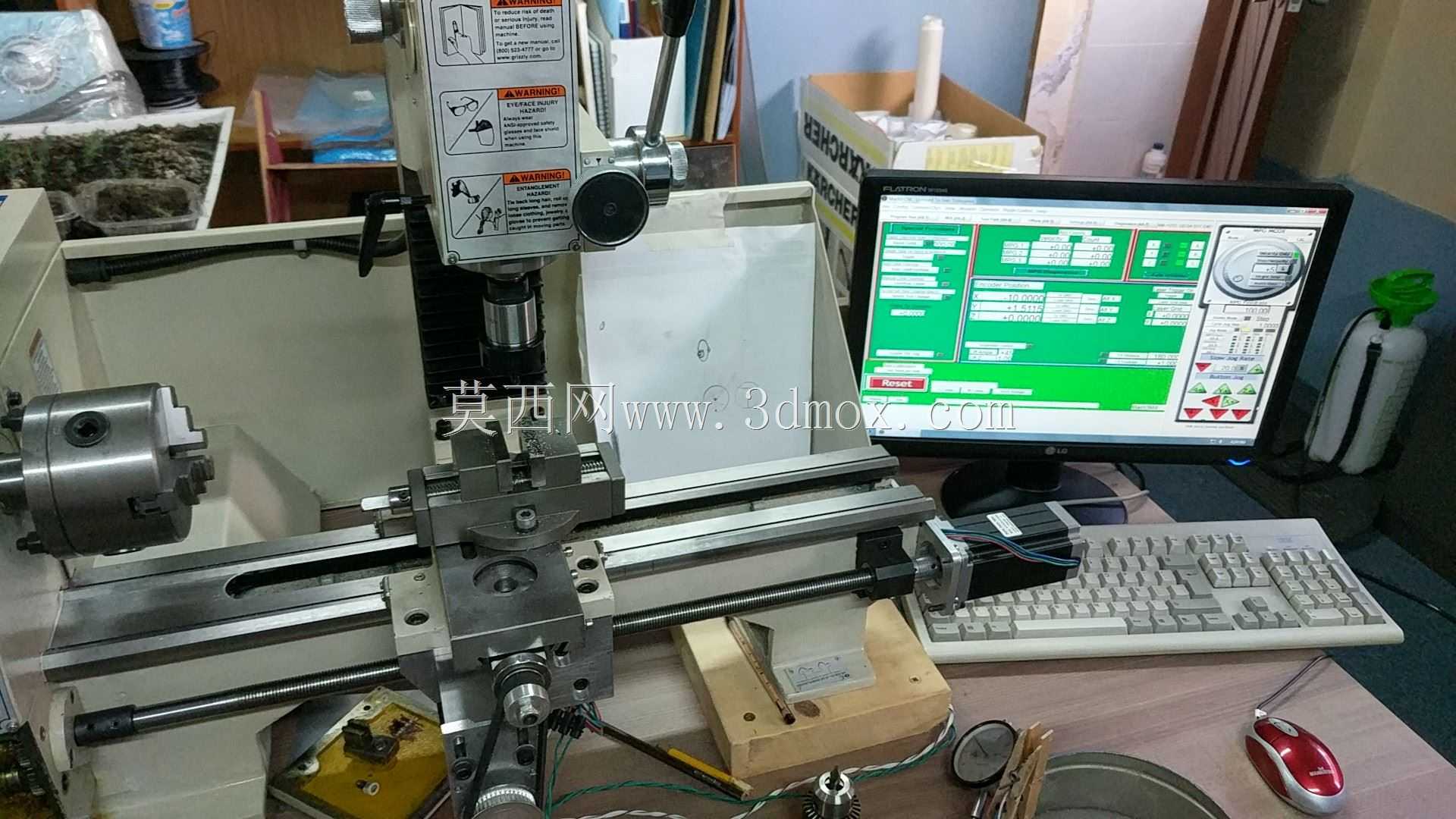

这款车铣复合改造设备主要面向小型精密零件加工场景，适配小批量定制加工、教学实训、个人工坊零件制作等多元应用场景，能够在单台设备上完成轴类、盘类零件的车削外圆、内孔、端面、螺纹，以及小型平面、键槽、异形面的铣削加工，解决传统小型加工设备功能单一、工序周转繁琐的痛点，无需在多台设备间反复拆装装夹工件，有效降低多次装夹带来的形位公差，提升小型零件的加工精度与加工效率。设备整体采用台式紧凑布局设计，横向床身导轨长度适配小型工件的加工行程，纵向进给行程覆盖常规小型零件的加工范围，整体占地尺寸适配桌面式安装场景，无需额外浇筑大型设备基础，普通承重工作台即可完成安装固定，安装边界预留了电控系统、驱动模块的布线与检修空间，日常维护操作无需拆解主体结构即可完成进给部件、传动部件的检查调整。设备的设计思路围绕普通小型机床的数控化复合改造展开，在原有小型车床的床身基础上集成铣削主轴模块，通过模块化的结构设计实现车削、铣削功能的切换与共用，进给系统采用步进驱动搭配滚珠丝杠的传动结构，有效降低传统梯形丝杠的传动背隙，提升进给运动的定位精度与重复定位精度，两个主轴模块分别适配车削工件旋转与铣削刀具旋转的加工需求，可根据加工工序需求切换对应的主轴工作模式。设备的进给滑台采用十字滑台结构，横向滑台承载工件装夹卡盘完成轴向进给运动，纵向滑台搭载动力铣头完成径向进给与铣削进给运动，滑台导轨采用淬硬磨削处理的线性导轨，配合可调式压板结构消除导轨间隙，保证进给运动的平稳性，避免切削过程中出现振动振纹影响零件表面加工质量。设备预留了PC端数控系统的集成接口，可搭配通用数控系统实现运动轨迹的插补控制，能够完成简单的轮廓铣削与锥面、曲面车削加工，后续可通过升级伺服驱动模块、加装主轴限位停止装置、集成闭环位置反馈模块进一步提升设备的加工性能与加工稳定性，满足更高精度的小型零件加工需求。
