卧式管壳式换热压力容器结构设计

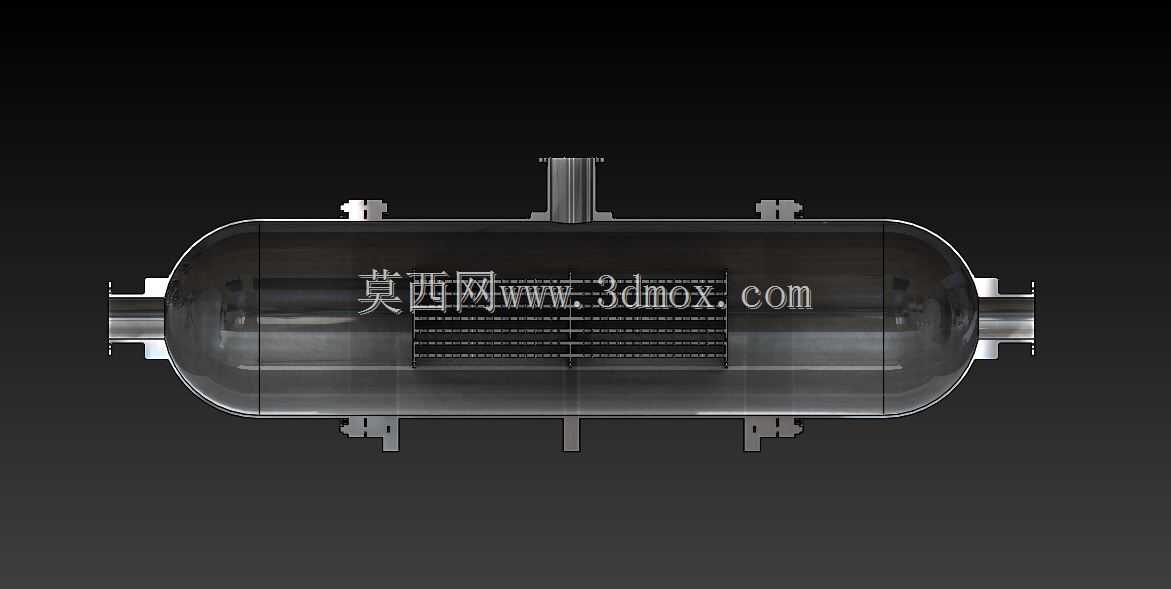

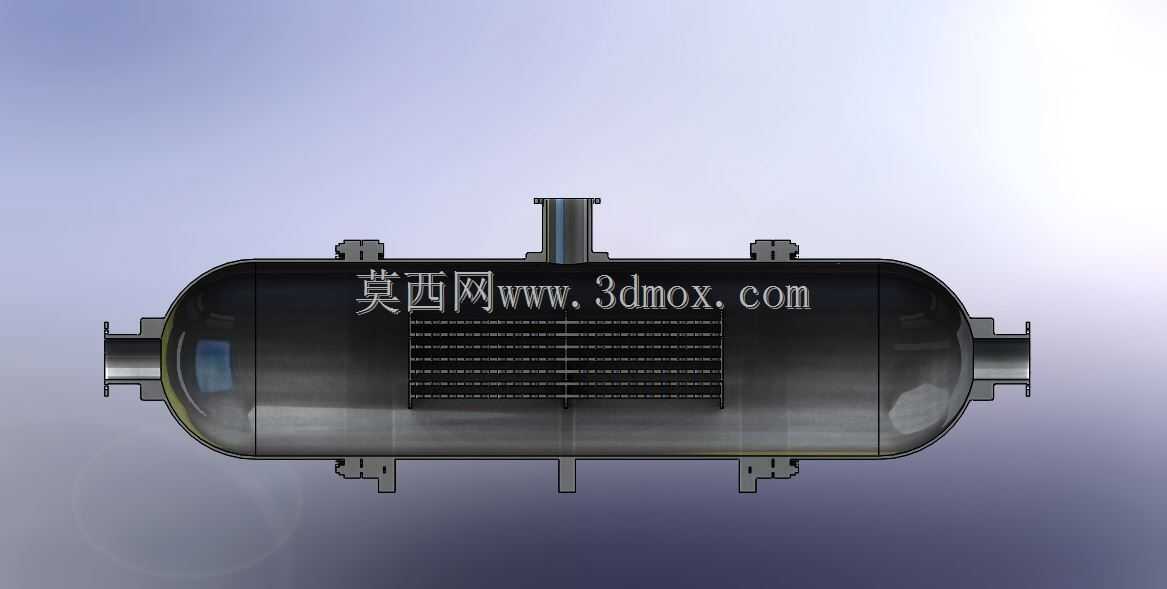

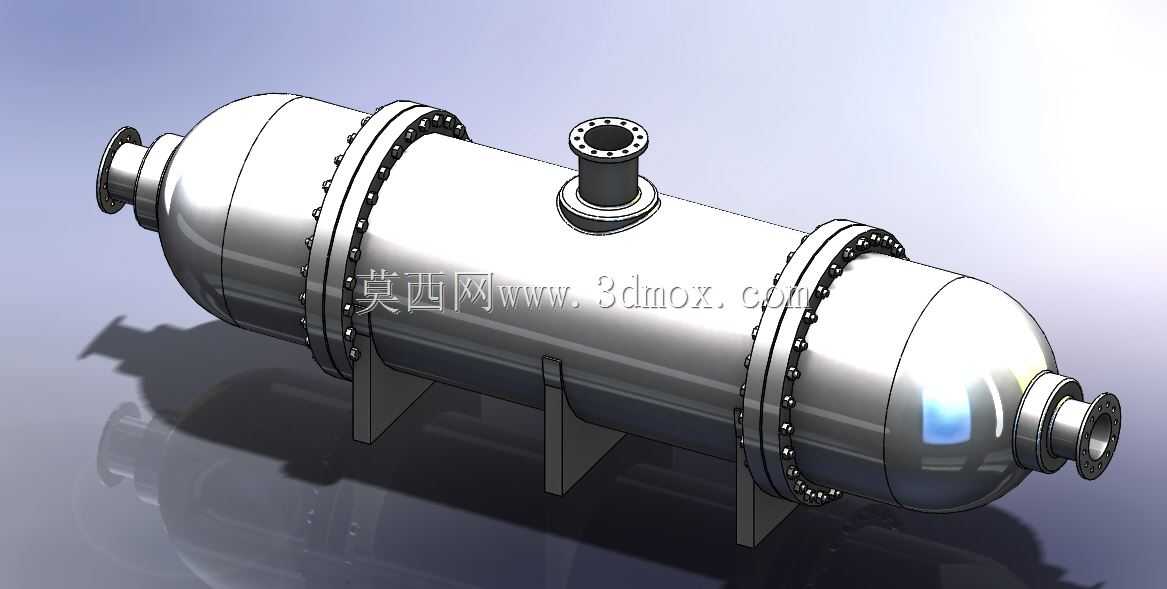

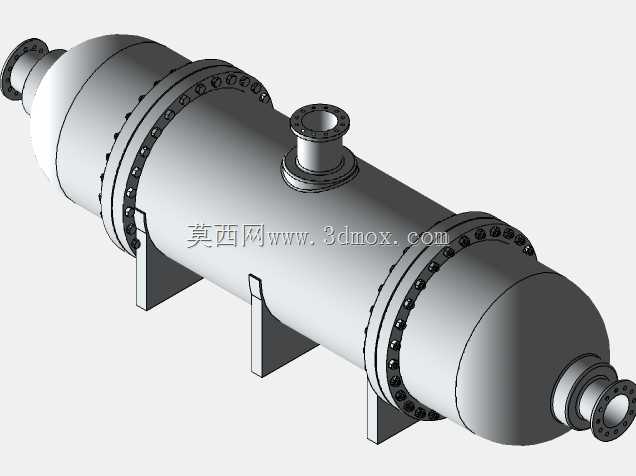

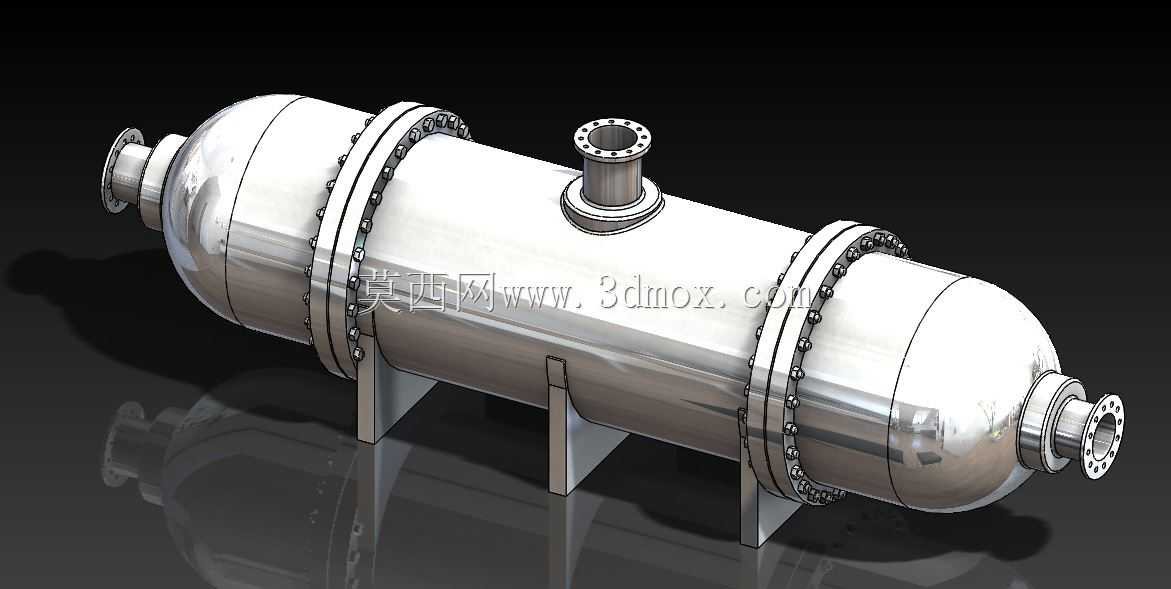

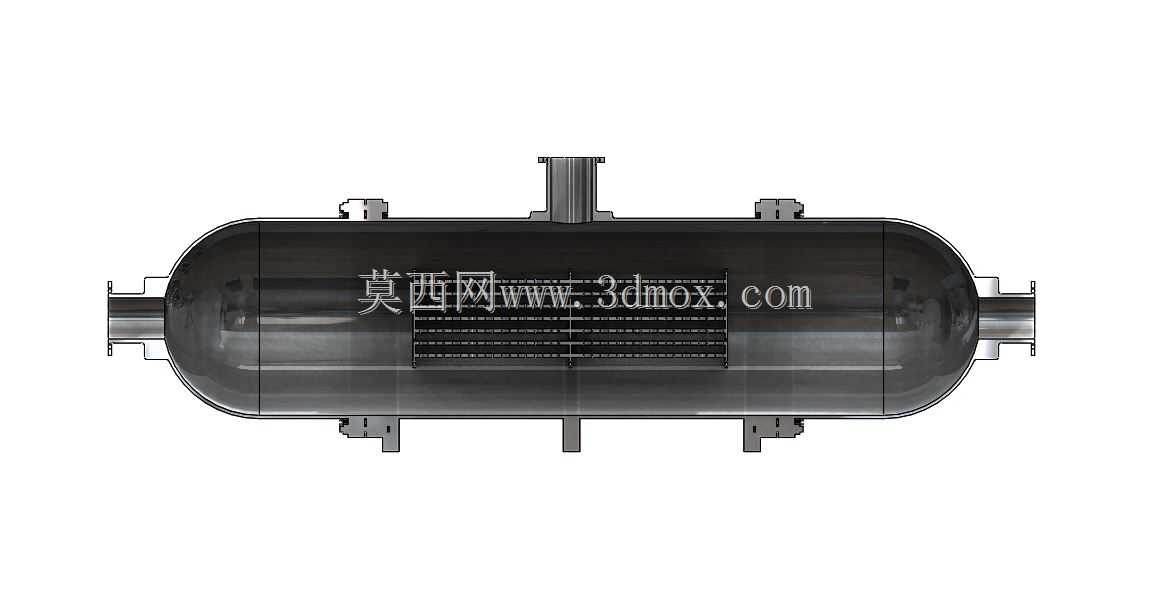

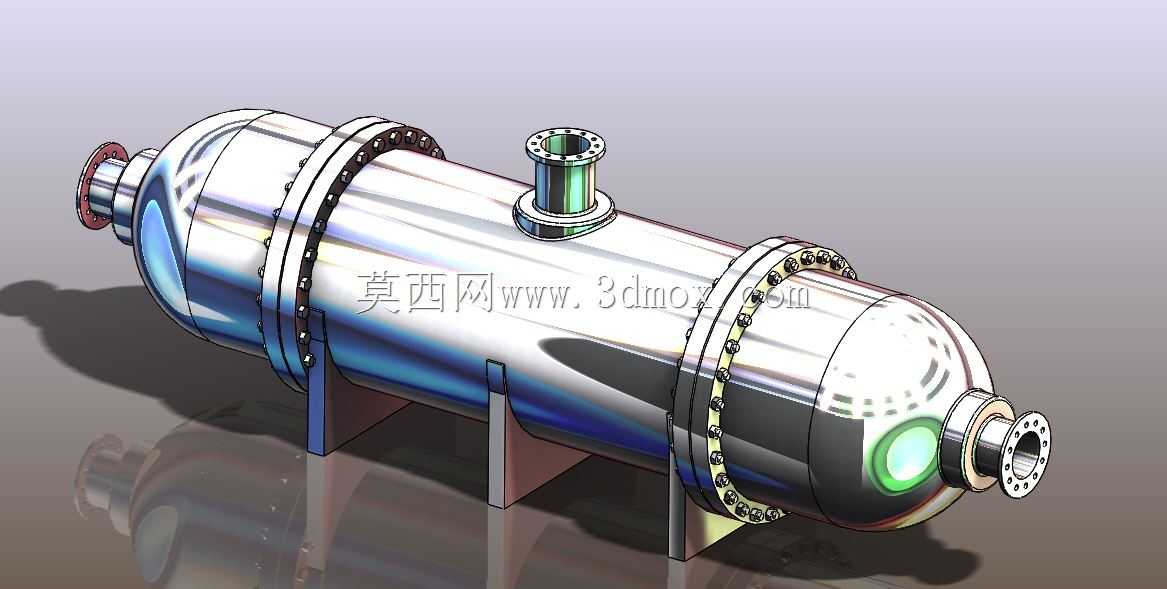

该换热容器属于工业生产中通用的间壁式传热设备，广泛应用于石油炼化、化工合成、集中供热、食品加工、制药提纯等多个工业场景，核心作用是在两种温度存在差异的流体之间完成热量传递，既可以将工艺介质加热到指定反应温度，也可以将高温成品或废热介质的热量回收，或是将过热介质冷却到符合存储、输送要求的温度区间，是工业热能利用系统、工艺温控系统中不可或缺的核心设备。从实际用途来看，这款卧式管壳式结构的换热容器，可适配气-气、气-液、液-液多种介质的换热工况，承压能力强、密封性能可靠，能够在带压运行环境下长期稳定工作，既可以作为工艺主线的加热器、冷却器使用，也可以作为余热回收单元的冷凝器、蒸发器配套在系统中。从功能特性上看，该设备采用卧式筒体布局，两端设置带法兰连接的椭圆形封头，筒身设置多组管板与换热管束结构，通过法兰螺栓实现封头与筒体的可拆卸连接，方便后期对管束进行清理、检修与更换；筒身顶部设置介质进出接管，两端封头处分别设置另一路介质的进出接口，能够让两种换热介质分别在管程、壳程内流动，通过换热管壁完成热量交换，避免两种介质发生掺混；筒体下方设置三组鞍式支座，能够均匀承载设备自重与内部介质的重量，保证设备安装后的运行稳定性。在设计思路上，这款换热容器优先考虑了工业现场的安装适配性与运行可靠性，筒体与封头的连接采用高密封性能的法兰结构，密封面经过精度处理，可适配不同压力等级的运行工况；接管位置的设置充分考虑了管线排布的便利性，顶部接管预留了足够的法兰操作空间，端部接管的朝向符合常规工业管线的排布逻辑；鞍式支座的位置经过受力校核，能够避免筒体因自重产生过大的弯曲应力，同时支座底部预留了地脚螺栓安装位，可直接固定在混凝土设备基础上。从外形尺寸与安装边界来看，该设备整体为长条形卧式结构，长度方向的尺寸适配常规工业厂房的设备安装间距，筒体直径经过流量校核，可满足中等流量工况的换热需求，设备安装时需要在筒体两端预留足够的抽芯空间，方便后期检修时抽出内部换热管束，顶部与侧面需要预留管线连接与阀门操作的空间，支座的安装孔位间距符合通用压力容器的安装规范，可直接适配多数工业现场的设备基础，不需要额外做大规模的基础改造。设备外表面做了光滑处理，既可以降低外部介质对筒体的腐蚀，也方便日常运行中的巡检与清洁，观察端的设置可以让运维人员直观判断内部介质的运行状态，及时发现泄漏、结垢等异常问题。
