管壳式卧式热交换器结构设计展示

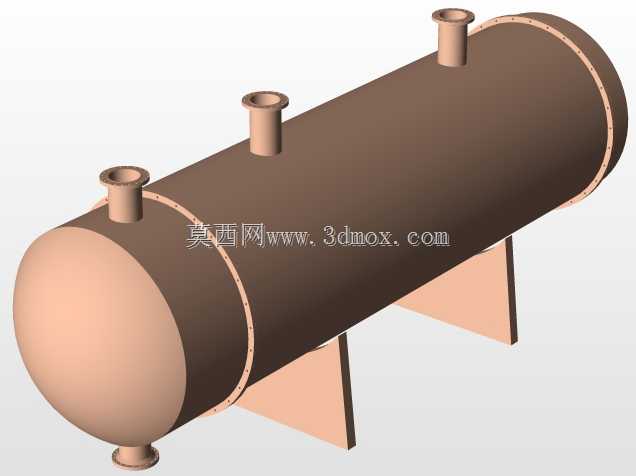

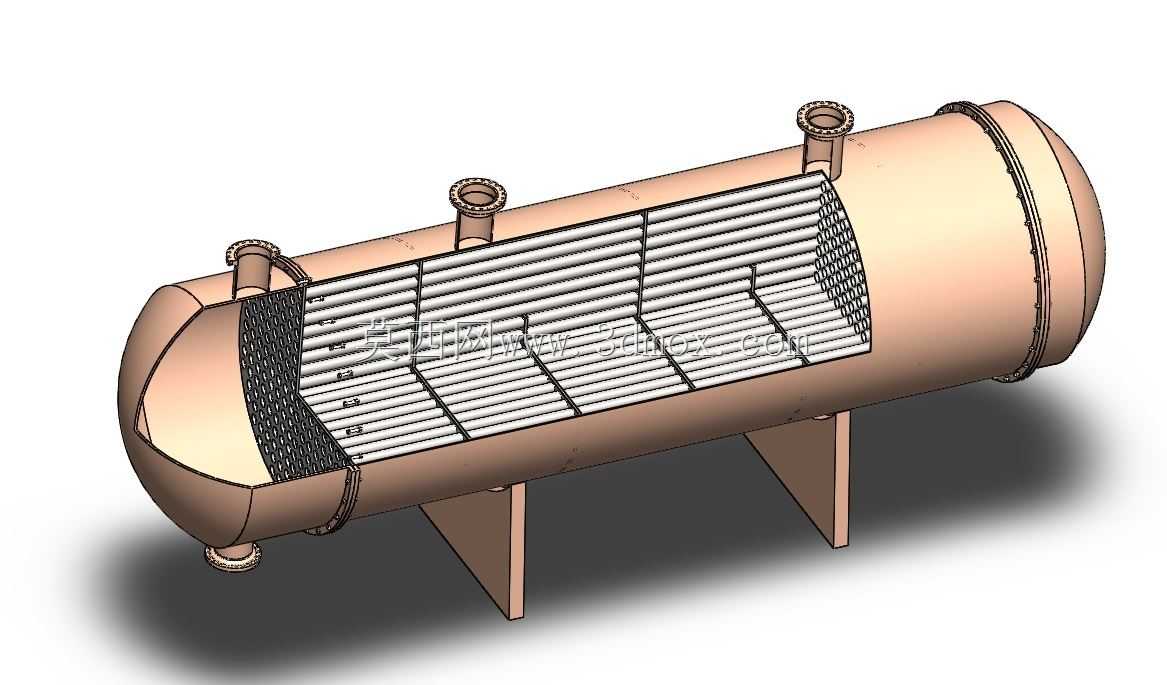

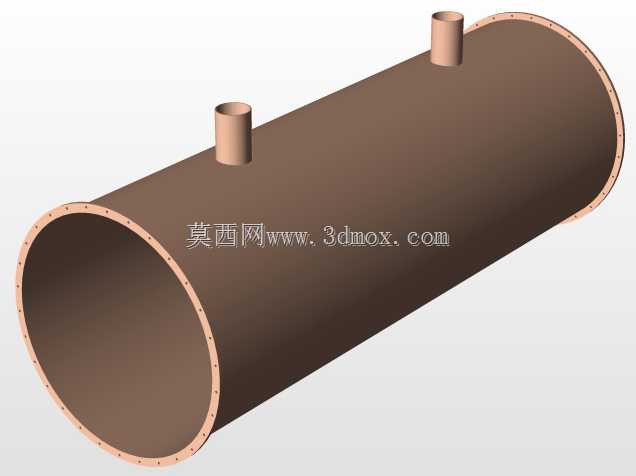

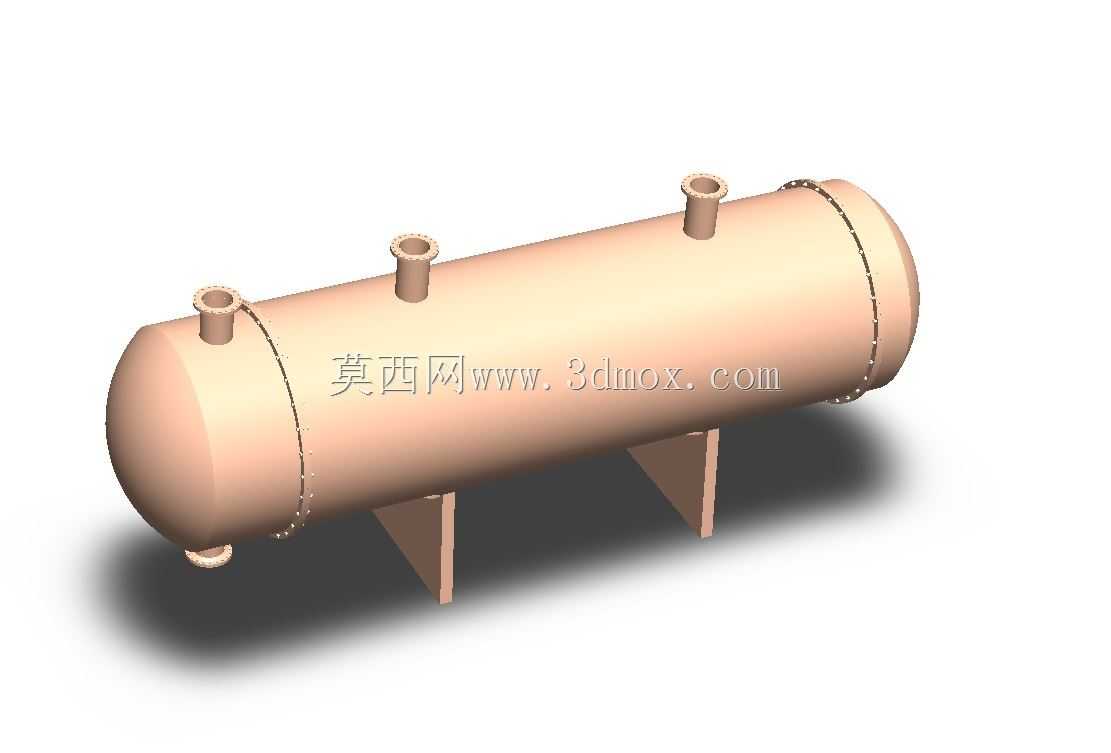

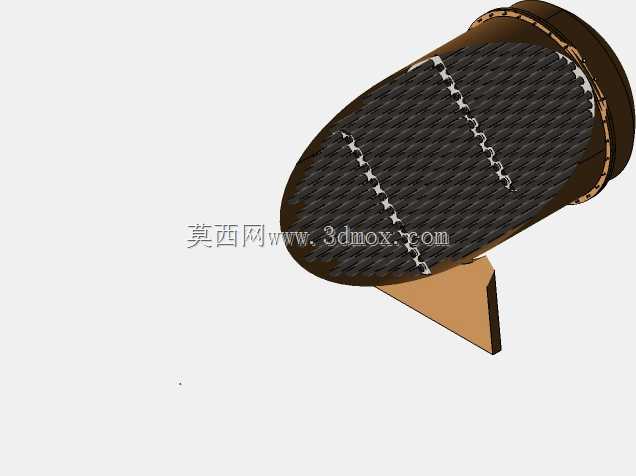

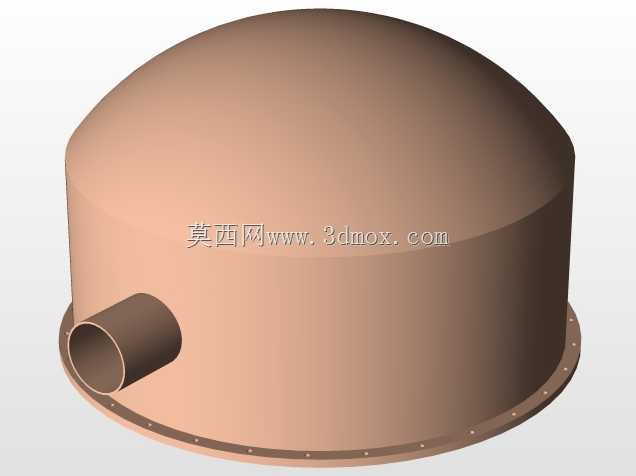

这款卧式管壳式热交换器是工业领域应用极为广泛的间壁式换热设备，可适配石油炼化、化工生产、集中供热、食品加工、制药提纯等多场景的热量传递需求，能够实现两种不同温度流体之间的高效热量交换，既可以完成工艺介质的加热、冷却、冷凝、蒸发等工序要求，也可用于工业余热回收环节，将生产过程中产生的废热转换为可利用的热能，降低生产过程的能源损耗。设备整体采用卧式圆筒形壳体结构，两端配置标准椭圆形封头，壳体下方设置两个对称的鞍式支撑支座，可直接固定在混凝土基础或钢制安装架上，安装时需预留足够的轴向热膨胀补偿空间，避免设备运行过程中因温度变化产生的热应力损坏结构。设备的核心换热区域为壳程内部排布的密集换热管束，管束通过两端的管板实现固定，壳程内部设置多块折流板，既可以对换热管束起到支撑作用，避免长跨度管束在流体冲击下产生振动变形，也可以引导壳程流体按照设计路径呈错流状态冲刷管束表面，大幅提升壳程流体的湍流程度，减少换热管壁面的滞流层厚度，有效提升整体传热效率。壳体上分布的多个接管分别对应壳程流体的进出口、管程流体的进出口，不同口径的接管可根据工艺流量需求匹配对应规格的工艺管道，接管端部均设置标准连接法兰，可实现与现场工艺管线的快速密封对接。设计过程中充分考虑了设备的运行可靠性与检修便捷性，一端封头采用可拆式连接结构，当设备运行一段时间后，可拆开该端封头对换热管束进行清洗、检查，及时清理管壁附着的结垢，避免长期运行后换热效率下降；管束与管板的连接采用强度胀加密封焊的结构形式，可有效避免管程与壳程之间的流体串漏，保证不同压力等级的介质在各自流道内稳定流动。设备的整体外形尺寸适配常规工业厂房的安装空间，鞍座的间距经过力学核算，可保证壳体在充满介质的满负荷状态下受力均匀，不会产生过大的挠度变形，设备的重心高度经过优化设计，可降低运行过程中流体脉动带来的振动影响，提升长期运行的稳定性。
