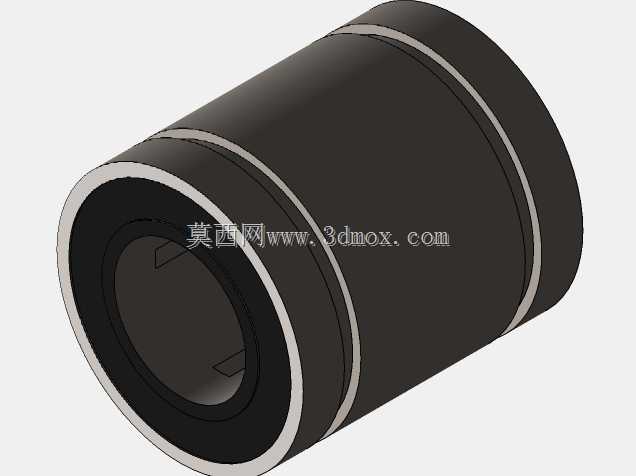

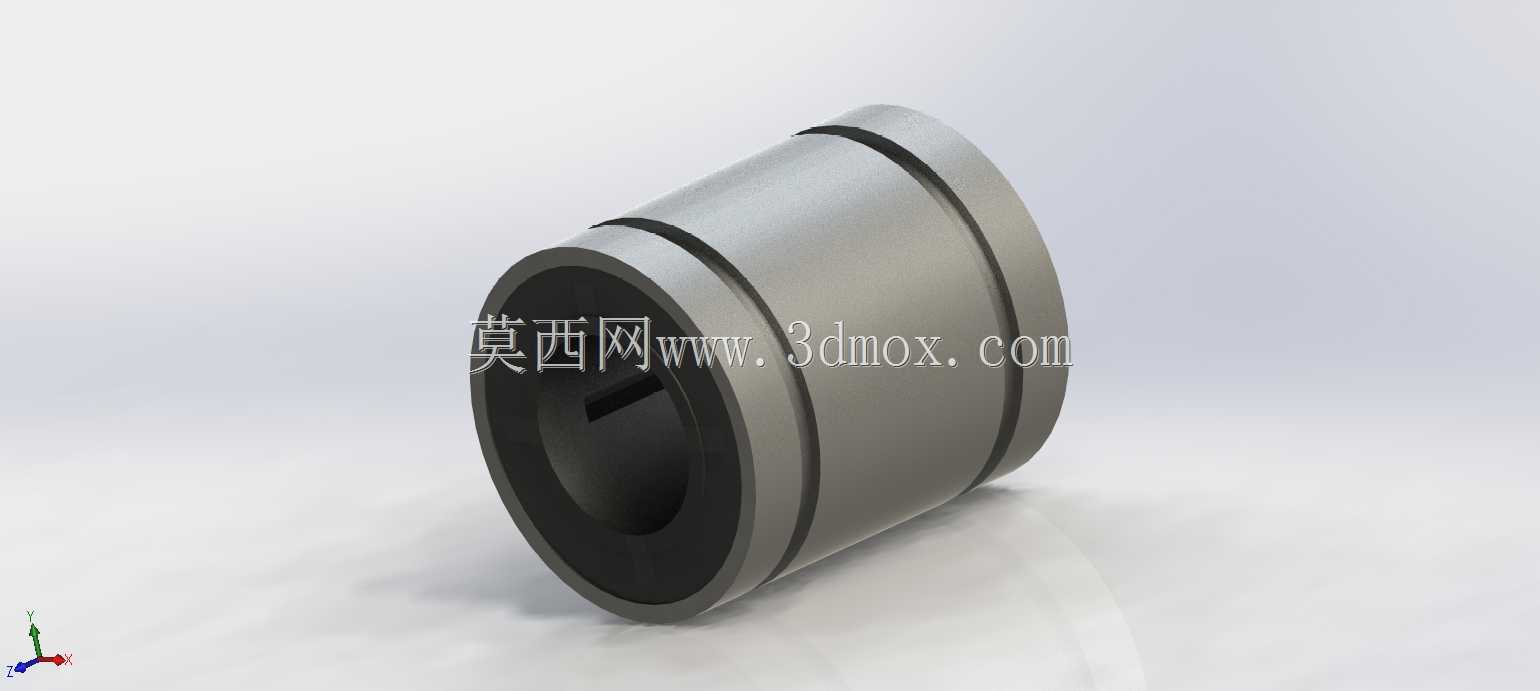

LM8UU直线运动CNC轴承精密结构设计

这款直线轴承是面向轻载线性传动场景开发的核心导向部件，广泛应用在桌面级CNC雕刻机的光轴导向模组、3D打印机的运动轴滑台、小型自动化点胶设备的位移机构、精密检测仪器的滑动平台等需要低阻力往复直线运动的设备中，承担滑动副的径向承载与运动导向作用，能够在高速往复运动过程中保持稳定的运动精度，避免轴系运行出现卡滞、偏摆的问题。从功能特性来看，该轴承采用外圈金属壳体搭配内置自润滑衬层的结构设计，金属外壳提供足够的结构刚性，能够承受一定的径向载荷，内置的低摩擦衬层与配套光轴表面形成顺滑的滑动摩擦副，无需额外频繁加注润滑脂即可维持长时间的顺畅运行，同时双道密封挡圈结构可以阻挡加工环境中的金属碎屑、粉尘进入轴承内部摩擦面，有效延长部件的实际使用寿命，降低设备日常维护的频次。在设计思路上，这款轴承严格遵循标准直线轴承的安装尺寸规范做结构优化，整体采用同轴圆筒式对称结构，保证安装后与配套光轴的同轴度误差控制在极小范围内，避免偏心安装带来的额外摩擦阻力与精度损失；外壳表面做了防锈氧化处理，能够适配车间多尘、存在少量切削液飞溅的常规加工环境，两端的限位卡槽可以配合轴用挡圈实现轴承在安装座内的轴向固定，防止设备高速往复运动过程中轴承出现轴向窜动，影响运动精度。从外形尺寸与安装边界来看，这款轴承的适配光轴直径为8mm，轴承自身外径为15mm，整体轴向长度为17mm，安装时需要在安装座上加工对应尺寸的同轴安装孔，孔位公差建议采用H7级精度配合，保证轴承装入后不会出现过松晃动或者过紧压变形的问题；轴承安装到位后，配套光轴的表面硬度建议达到HRC60以上，表面粗糙度控制在Ra0.8以下，这样才能最大化发挥轴承的低摩擦特性，同时避免光轴表面过快磨损导致运动间隙变大。在实际设备装配中，这类轴承通常成对搭配使用在同一根光轴的两端滑座上，能够为滑台提供稳定的两点支撑导向，保证滑台在整个行程范围内运动平顺无卡顿，满足小型精密加工设备对运动精度、运行平顺性的核心要求，是小型线性传动模组中性价比极高的基础导向部件。
