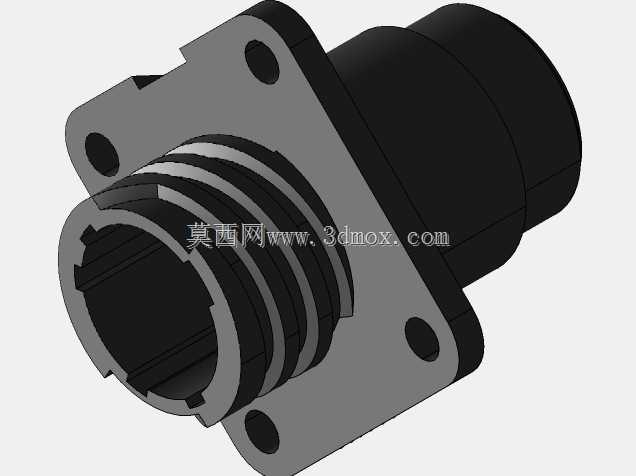

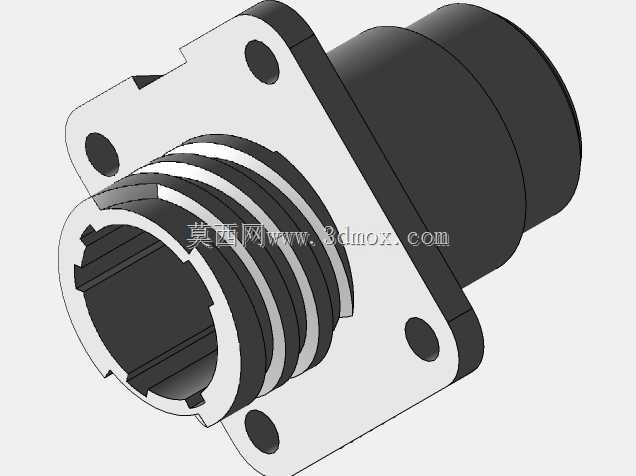

TT1130型圆形法兰面板安装连接器结构

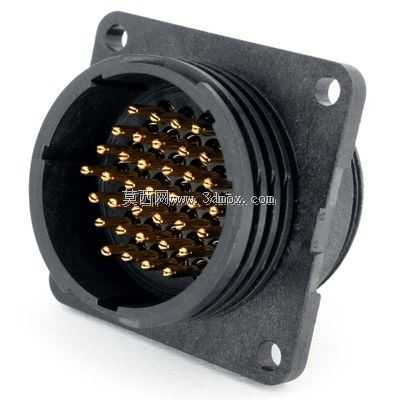

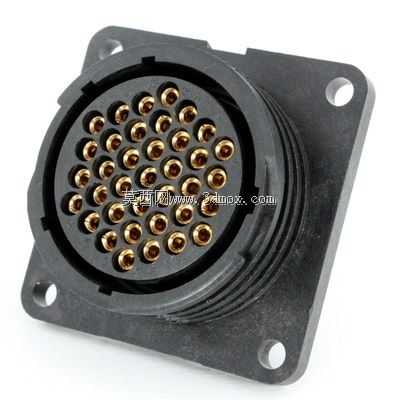

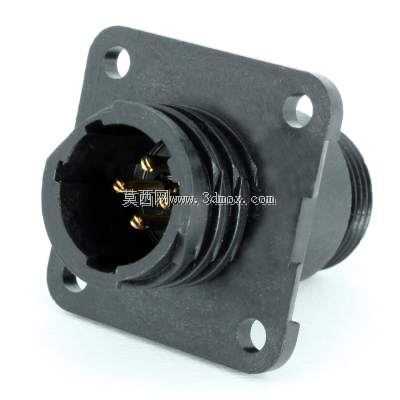

这款TT1130型连接器是面向工业电气连接场景开发的面板安装式接插部件，主要应用在工业控制柜、户外机电设备、轨道交通车载电气系统、新能源配电单元等需要稳定电气互联的场景中，承担多芯线缆与设备端的信号、小功率电力传输功能，能够在存在一定振动、温湿度波动的工业环境下维持可靠的连接状态，避免接插部位松脱、接触不良引发的设备运行故障。产品采用方形法兰盘作为安装固定结构，法兰四角预留圆形安装通孔，可通过标准螺栓直接固定在设备面板的预留开孔位置，安装时法兰背面与设备面板贴合，接插主体前端外露于面板外侧用于对接插头，后端延伸出带螺纹结构的线缆锁紧部位，可配合尾部防水接头实现线缆端的密封固定，适配面板厚度在1.5mm至5mm区间的各类金属、非金属设备壳体，安装后整体突出面板的长度控制在合理范围，不会额外占用过多设备外部空间。在功能设计上，这款连接器采用压接式接触端子结构，支持从4极到37极不同针数配置，可同时满足多路控制信号传输与小功率动力回路的接线需求，接触端子采用高导电铜合金材质，表面做镀硬金处理，能够降低接触电阻，提升反复插拔后的耐磨性能，长期使用也不会出现接触件氧化导致的导通异常问题。连接器的主体绝缘基座采用PPO工程塑料注塑成型，这种材料具备优异的绝缘性能、耐温性能与机械强度，能够在-40℃到125℃的工作温度区间内保持结构稳定性，不会出现高温变形、低温脆裂的问题，同时具备不错的耐化学腐蚀能力，可抵御工业场景中常见的油污、弱酸碱试剂侵蚀。产品的插合界面采用导向键位设计，对接时只有对准键位才能完成插合，能够避免误插导致的针脚弯折、接线错位问题，插合后接口处的多层环形密封结构可配合配套插头实现IP67级别的防护能力，阻挡粉尘、水汽进入接插内部，适合在户外、车间等存在粉尘飞溅、短时淋水的场景中使用。整体结构设计充分考虑了工业现场的安装维护便利性，端子压接完成后可直接从基座后侧装入，不需要复杂的专用工具，后期维护更换单个端子时也无需拆解整个连接器，能够大幅降低现场运维的时间成本。
