带倒挡结构立式双缸蒸汽动力装置

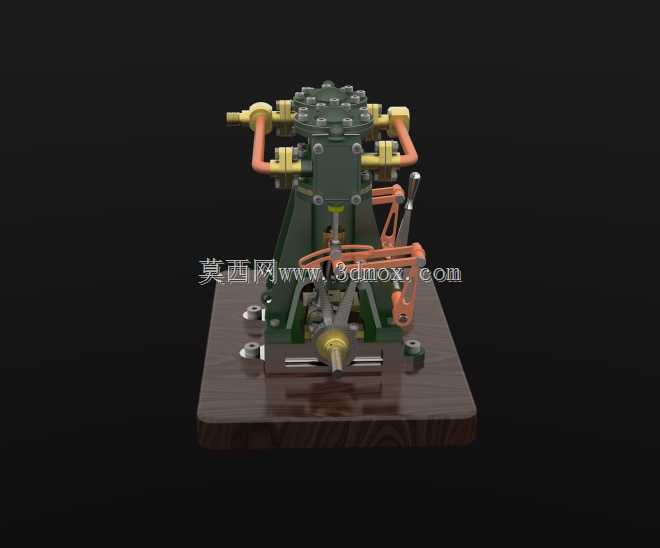

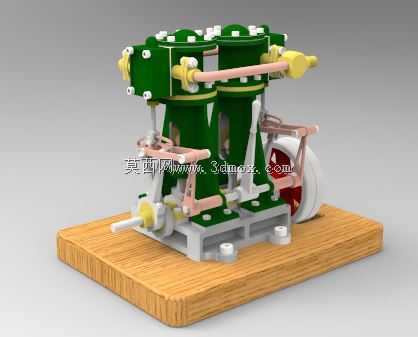

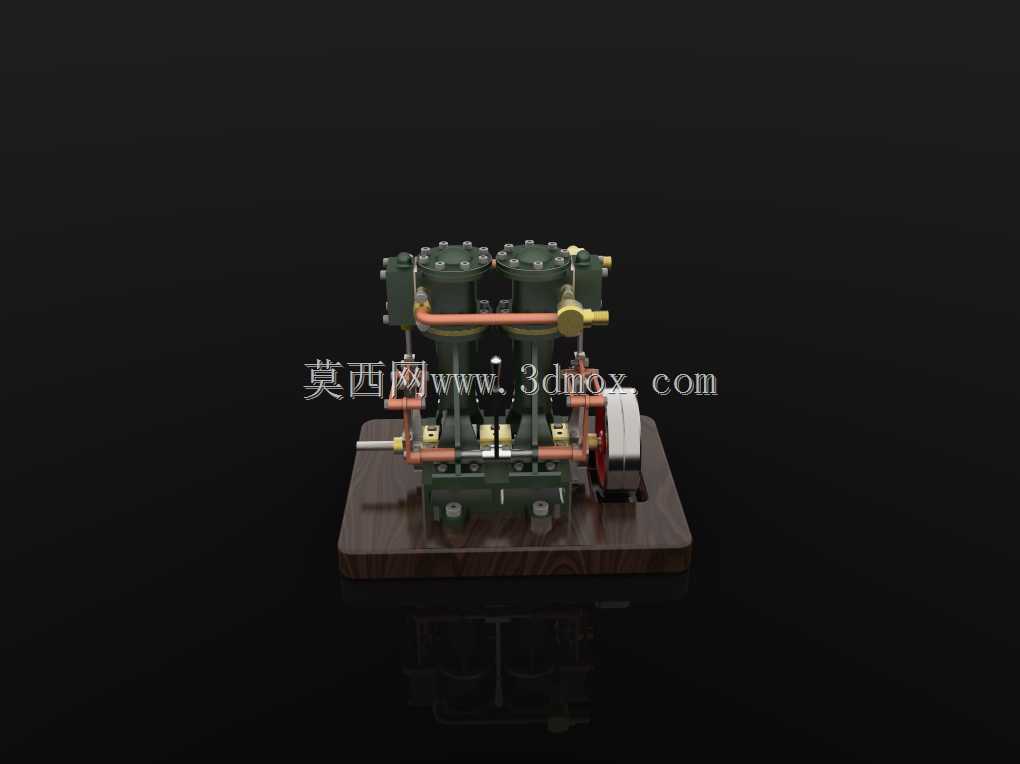

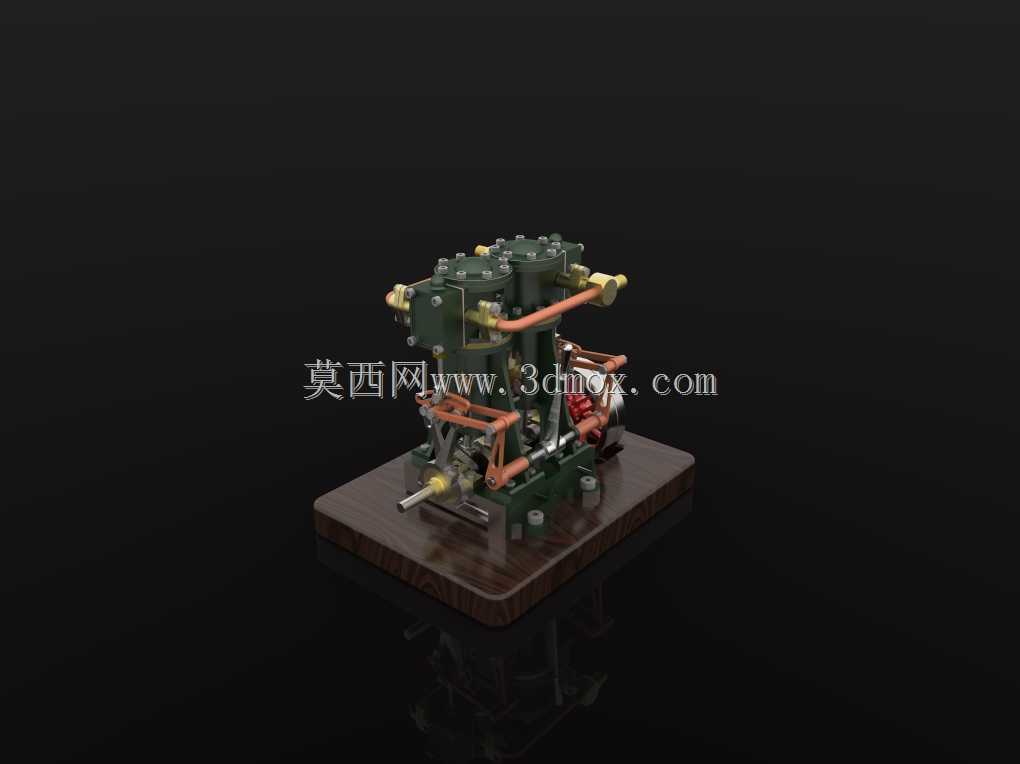

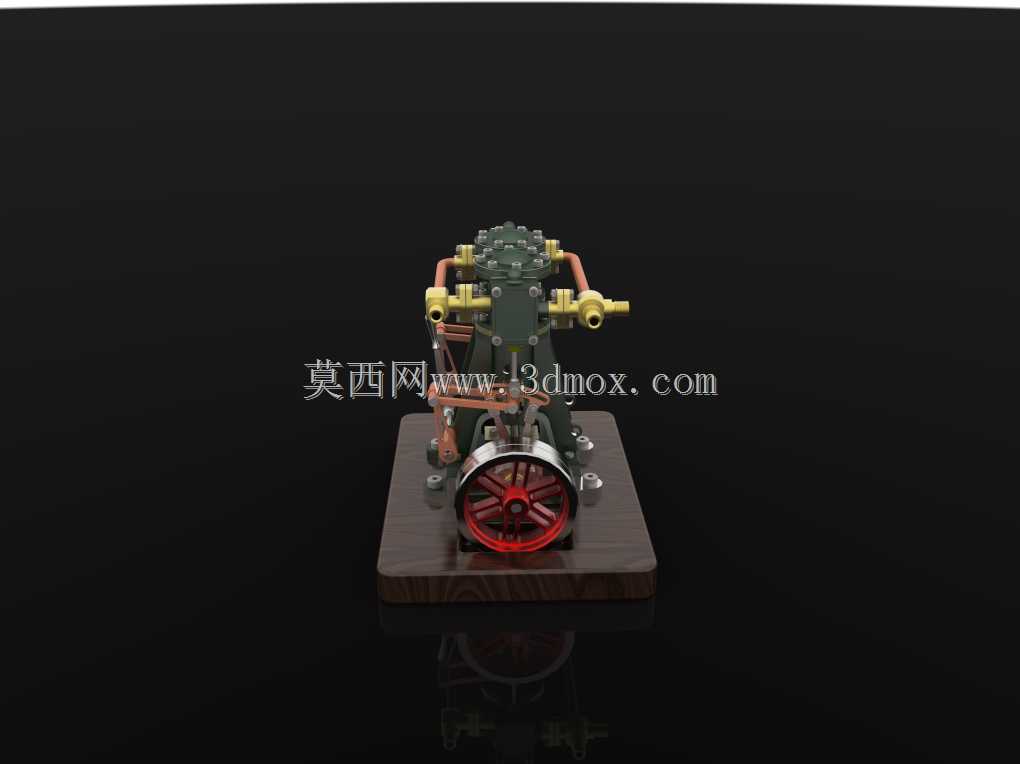

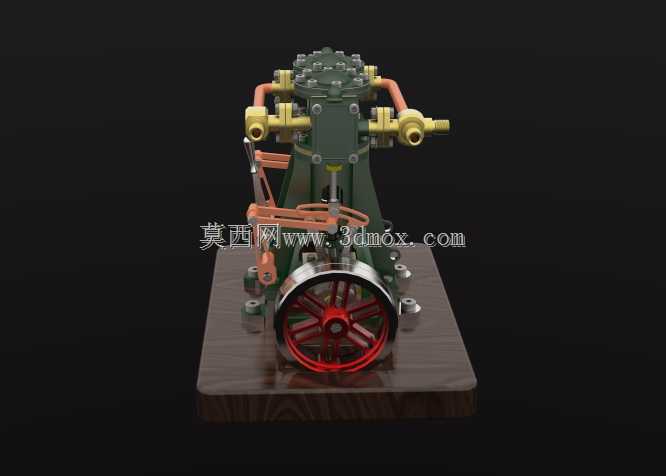

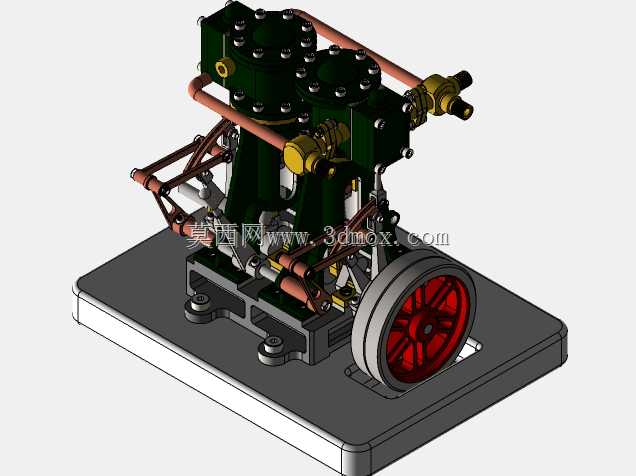

这款立式双缸蒸汽动力装置，主要适配小型船舶动力输出、复古工业动力演示场景、科普教学实训设备以及小型固定式作业机具的动力供给需求，在小型内河观光小艇、工业遗产复原展示项目、机械原理教学实训台等场景中，能够稳定输出往复式旋转动力，相比单缸蒸汽机运行更平稳，扭矩输出波动更小，搭配集成的倒挡结构，无需额外加装换向传动组件即可实现输出轴正反转切换，大幅简化配套设备的传动链路设计。从功能特性来看，装置采用双缸立式并列布局，两个气缸对称分布在机身两侧，蒸汽通过铜质管路分别输送至两个气缸的进排气腔，通过配气机构的时序控制推动活塞做往复运动，经曲柄连杆结构将直线运动转化为飞轮的旋转运动，集成的倒挡操纵杆通过拨叉结构切换配气相位，直接改变蒸汽进出气缸的顺序，无需调整蒸汽输入方向即可实现动力输出方向的切换，操作逻辑简单可靠，适配需要频繁换向的作业场景。设计过程中，首先围绕立式布局的重心优化展开，将重量较大的飞轮布置在机身下部前侧，有效降低整机重心，安装后运行时的振动幅度更小，机身主体采用框架式铸造型结构，既保证气缸安装位的结构强度，又预留了足够的散热空间，避免长时间运行时气缸温度过高影响密封性能；管路布局采用对称式走向，减少蒸汽输送过程中的压力损失，同时外露的铜质管路也便于后期维护检修，操纵杆件布置在机身侧方操作人员易触及的位置，换向操作时无需探身到设备上方，操作安全性更高。外形与安装边界方面，整机底部为平整的木质安装基座，基座上预留了对应安装孔位，可直接通过螺栓固定在安装平台上，安装基座的长宽尺寸适配常规小型动力舱的安装空间，机身整体高度控制在立式小型动力设备的常规尺寸区间，上部气缸顶部的进汽接口预留了标准管螺纹连接位，可直接对接外部蒸汽供给管路，下部飞轮输出轴的轴伸尺寸、键槽规格匹配通用联轴器的安装标准，可直接对接负载端的传动组件，无需额外加工转接结构；机身两侧的管路外伸尺寸控制在合理范围，不会占用过多侧向安装空间，倒挡操纵杆的活动行程范围内无结构干涉，安装时只需预留操纵杆的摆动空间即可完成整机部署。
