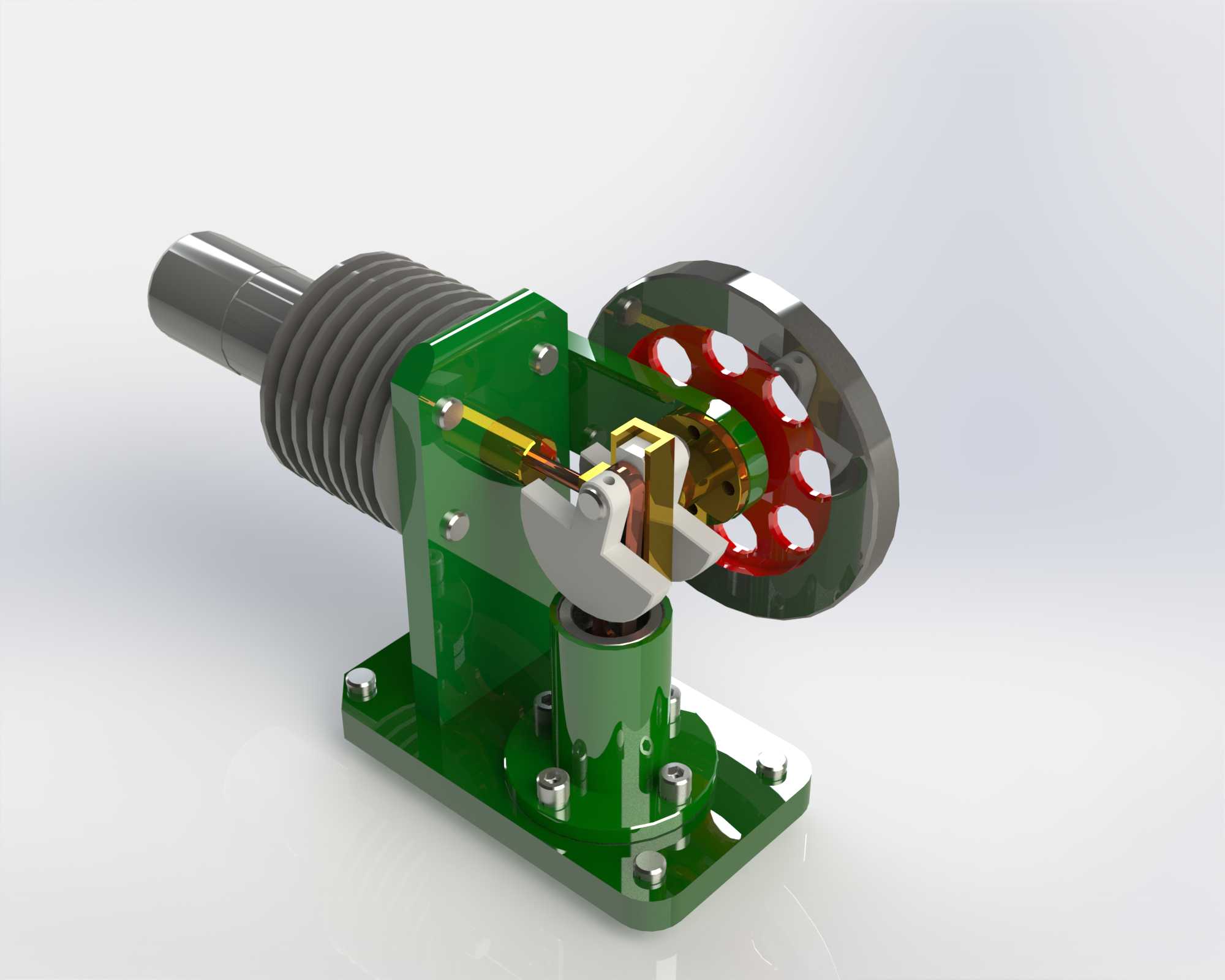

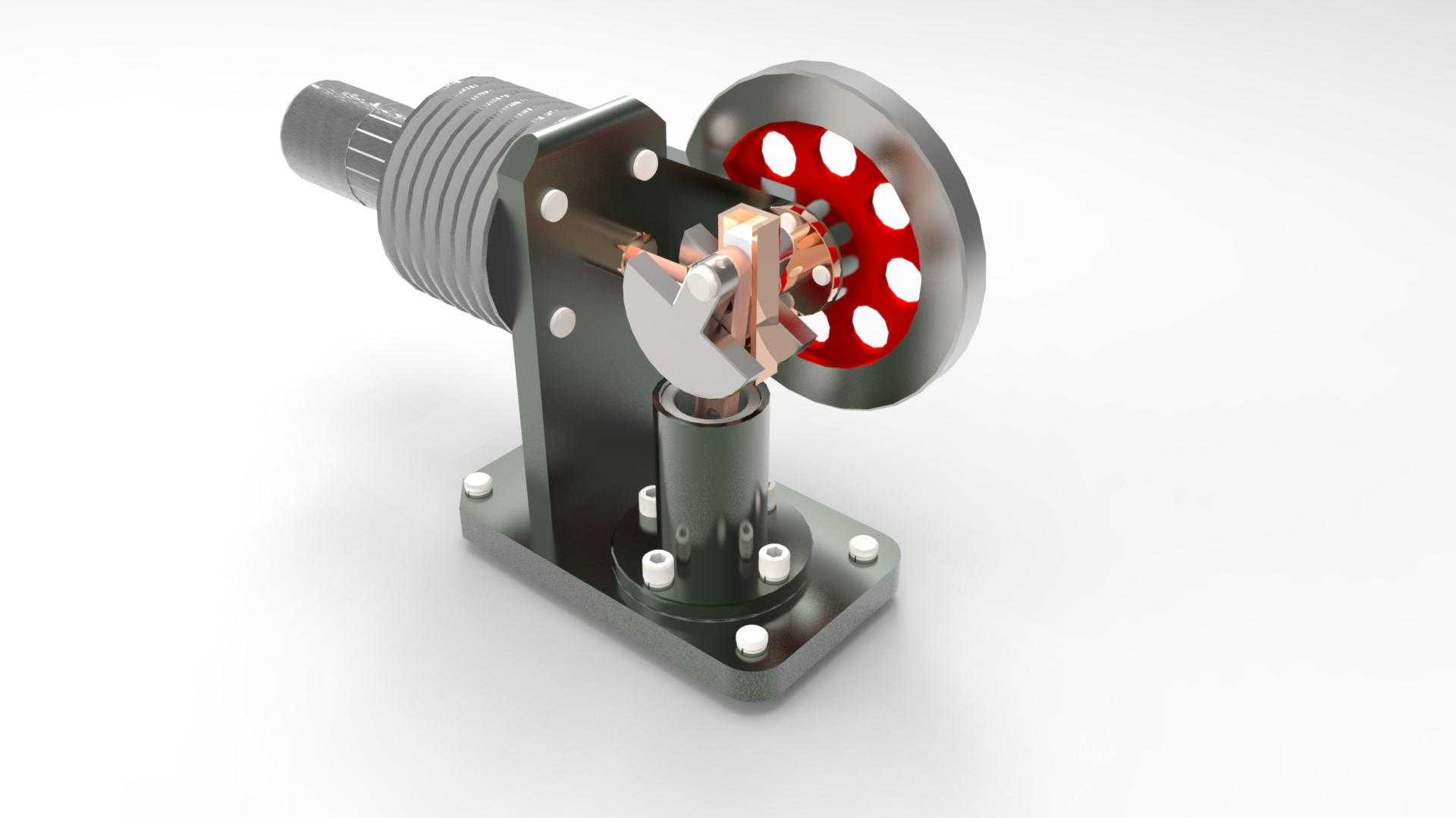

卧式结构热空气动力引擎结构展示

　　这款卧式布局的热空气动力装置，常被应用于热能动力教学演示、小型外置热源驱动的动力输出场景，也可作为微型动力单元适配低负载的科普展示装置、小型创意动力摆件的核心动力源。不同于立式同类型装置的重心偏高问题，卧式排布的缸体与动力输出轴平行于安装基座平面，整机重心更低，运行时的振动幅度更小，对安装基座的刚性要求更低，适合在桌面展示、小型移动载具测试等场景下使用。从结构设计逻辑来看，装置将换热缸体布置在机身左侧，带散热鳍片的缸体结构可以快速完成冷热端的热量交换，保证缸内工质的胀缩循环效率；动力转换的曲柄连杆组件集成在立式支撑座内部，支撑座同时承担缸体固定、曲轴支撑、活塞导向的多重作用，减少了分散式固定结构带来的装配累积误差。

　　右侧的辐条式飞轮除了储存转动惯量、保证曲轴越过止点维持连续运转之外，辐条上的镂空设计既降低了飞轮自身的转动惯量冗余，也能在运转时带动周边空气流动，辅助机身散热。安装基座采用带加强筋的板式结构，四个角点设置的固定孔位明确了安装边界，基座底面为全平面设计，可直接通过螺栓固定在安装平台上，也可加装减震垫进一步降低运行振动传递。设计过程中，将活塞的运动行程与曲轴偏心距做了匹配优化，避免连杆在运动过程中与缸体内壁、支撑座内腔产生运动干涉，同时将飞轮的安装位置设置在曲轴输出端外侧，既方便后续外接动力输出部件，也能在拆装维护时单独拆卸飞轮，无需拆解整个机身的密封结构。装置的动力输出轴从缸体侧的轴端伸出，可通过带轮、齿轮等传动件向外输出扭矩，

　　适配不同的负载连接需求。整个结构的零件拆分逻辑清晰，支撑座、缸体、飞轮、基座等主要部件均为独立可拆结构，方便加工过程中的工序拆分，也降低了后期维护的零件更换成本。在实际应用中，这类装置仅需在缸体热端施加稳定的外部热源，冷端保持自然散热或辅助风冷，即可维持连续运转，无需额外的燃料供给管路或复杂的点火系统，结构可靠性远高于同尺寸的内燃机动力装置，适合作为长时间连续运行的低负载动力源使用。
