手动螺旋式夹紧工装夹具结构设计

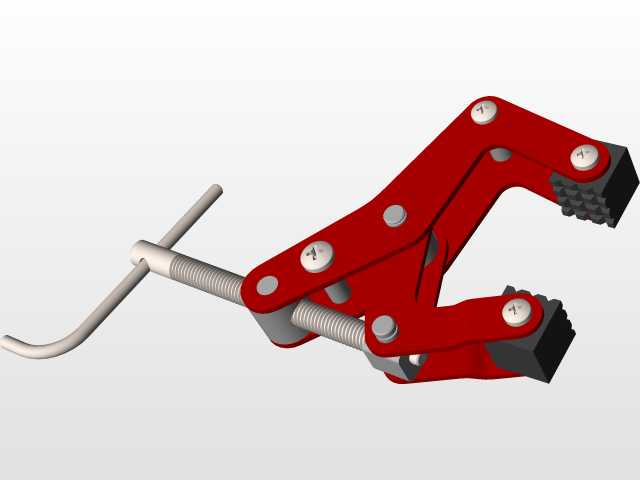

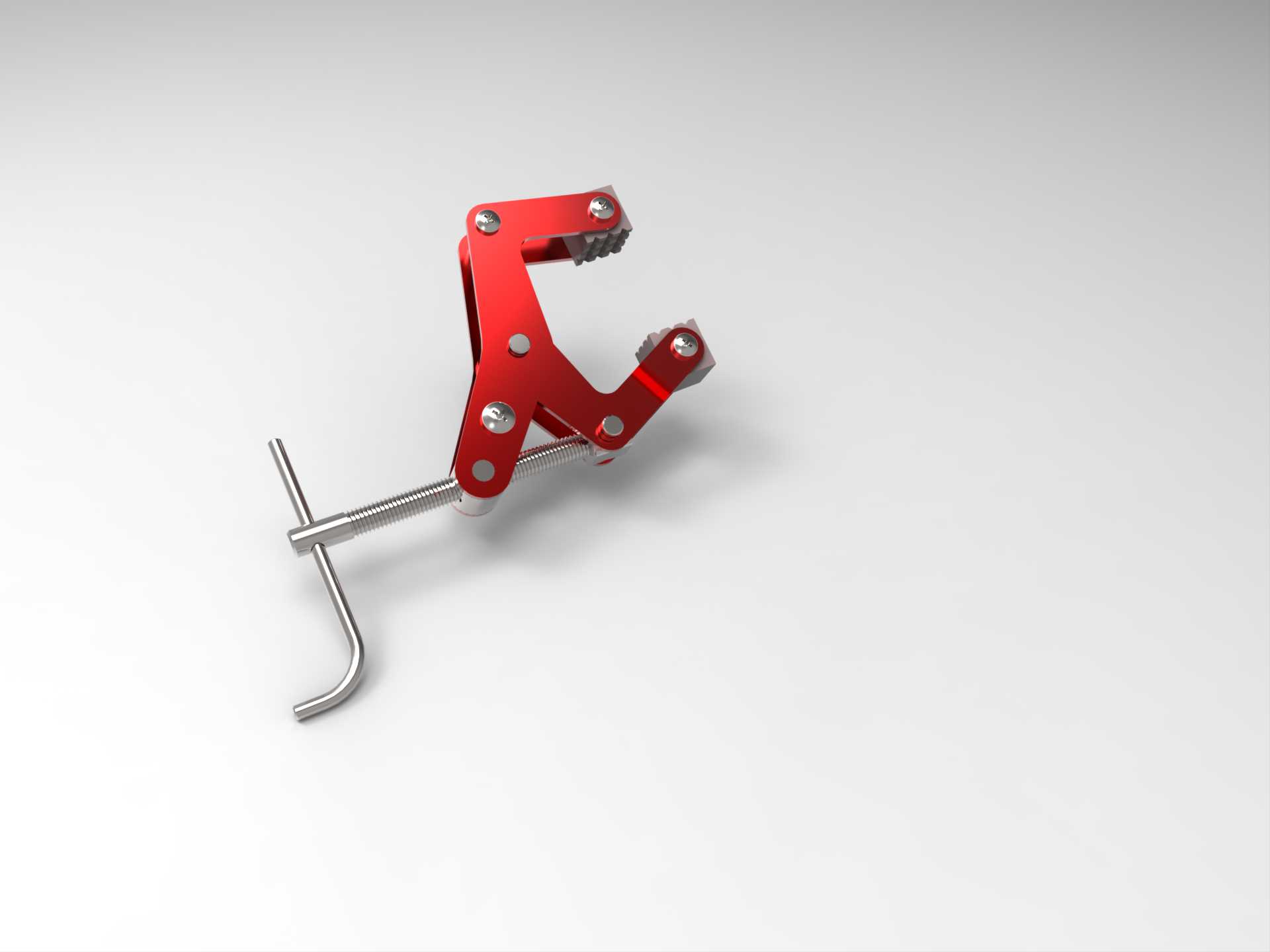

　　这款手动螺旋夹紧机构，是面向小批量零件加工、工位临时装夹、工装辅助定位场景设计的实用夹持部件，在钳工工位、小型零件焊接定位、非标设备临时工件固定、实验室样件装夹等场景中都有很高的适配性。从结构设计逻辑来看，整体采用对称式双夹臂铰接布局，核心施力部件为T型手摇螺杆，通过螺杆的直线进给推动夹臂绕铰接销轴转动，实现夹口的同步收拢与张开，这种对称结构能保证夹持过程中两侧夹块受力均匀，避免工件被夹偏、夹斜，相比单臂夹紧结构，对异形工件、圆柱类工件的对中夹持效果更稳定。夹臂的铰接点位置经过受力校核，在螺杆进给行程内，夹口的夹持力会随着螺杆旋入深度线性提升，配合夹口处的齿形防滑压块，即便工件表面存在轻微油污、氧化层，也能提供足够的静摩擦力，

　　防止装夹过程中工件移位。夹臂主体采用弯折式钣金结构设计，在保证整体结构刚度的前提下，尽可能压缩了非受力区域的材料厚度，整体重量控制在适合单人手持操作的区间，既可以固定在工作台面作为固定式台钳的补充夹持工位，也可以单独作为手持夹具使用，适配不同作业场景的灵活需求。螺杆末端采用摇把式弯折设计，操作人员无需额外配套扳手类工具，直接手动摇转即可完成夹紧与松脱动作，摇把的弯折半径符合人体工程学施力角度，手动旋紧时的力臂长度足够，不需要施加过大的手部握力就能达到零件装夹所需的夹紧力，长时间重复操作也不容易产生手部疲劳。夹口的开合行程覆盖了常规小型机械零件、型材、样件的夹持尺寸范围，夹块的齿形角度经过优化，

　　既不会因为齿尖过于尖锐在工件表面留下过深的压痕，也能保证足够的防滑咬合能力，对于表面精度要求较高的工件，还可以在夹块处加装铜质、尼龙材质的保护垫片，避免装夹损伤工件表面。整体结构没有复杂的弹性元件、易损部件，所有铰接销轴都采用间隙配合设计，日常维护只需要定期在铰接点、螺杆螺纹处涂抹润滑脂即可，长期使用的磨损量极低，即便在多粉尘、少量切削液飞溅的机加工工位环境中，也能保持稳定的动作可靠性，不会因为细小切屑进入铰接缝隙就出现卡滞、动作不畅的问题。从安装边界来看，这款夹具的底部预留了标准的安装孔位，可以直接通过螺栓固定在标准工作台的T型槽上，也可以搭配转接板安装在变位机、小型焊接工装的基板上，整体外轮廓尺寸紧凑，不会占用过多的工位操作空间，在多工位排布的小型装配线上，也能灵活布置在各个操作点位，作为辅助定位夹持部件使用。
