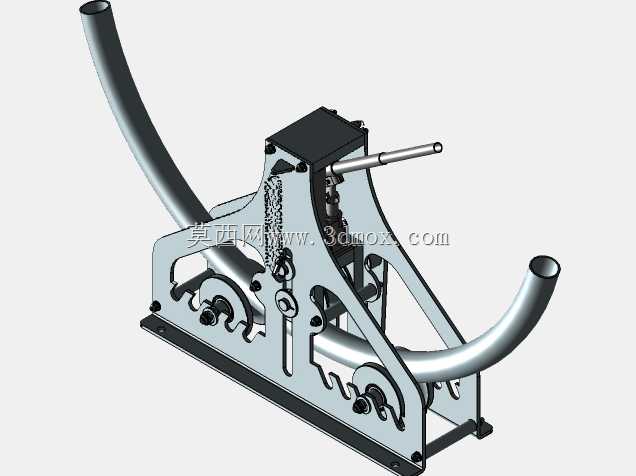

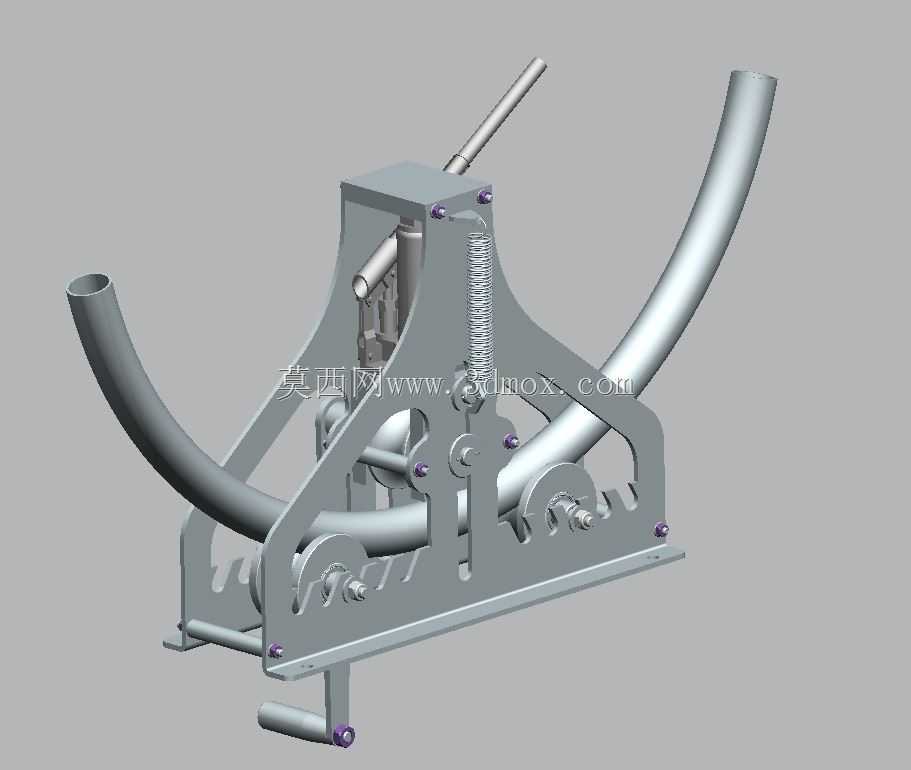

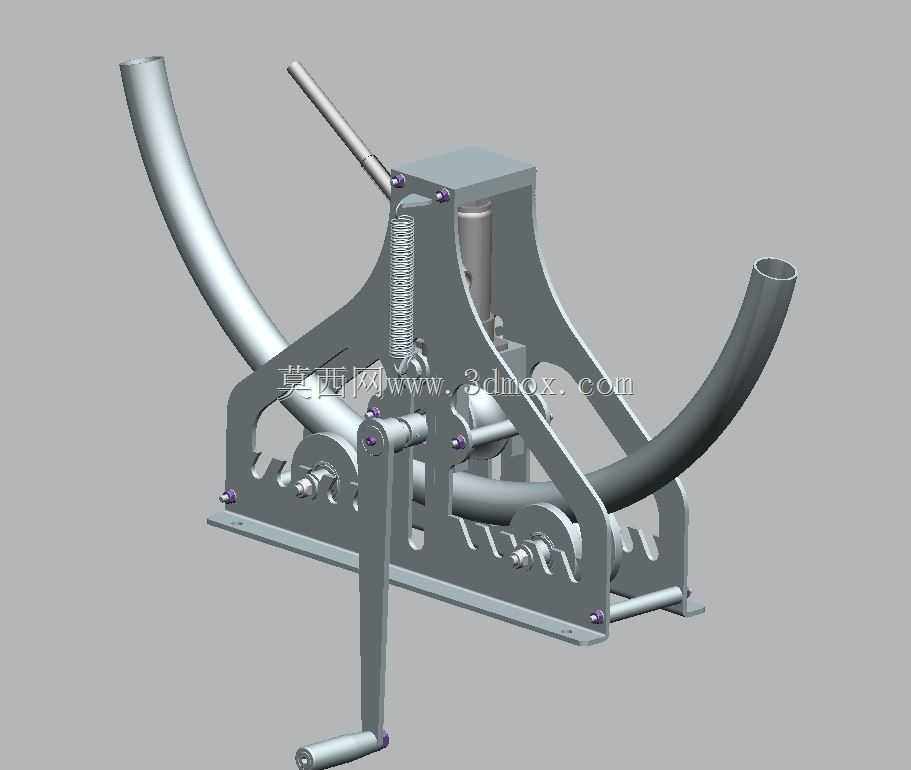

手动圆管滚弯成型加工设备结构

这款手动滚弯设备主要面向小型五金加工、现场管线铺设、户外安装作业等场景设计，可满足小批量管材弯曲加工的实际需求，尤其适配无电力供应的野外作业、维修现场临时弯管作业，以及小型加工门店的零散弯管订单加工，无需外接动力源即可完成管材冷弯成型作业，规避了电动弯管设备对作业场地供电条件的限制，同时设备整体结构紧凑，单人即可完成操作与移位，适配多场景灵活作业需求。设备核心用途为完成圆形金属管材的连续滚弯成型，可将直圆管加工为指定曲率的弧形弯件，最大可适配外径50mm规格的圆管加工，可覆盖日常装修护栏、小型管道支架、简易防护栏、小型金属构件的弯管加工需求，加工过程中通过多组滚轮的连续挤压成型，相比传统灌沙热弯、手动胎具敲击弯管的加工方式，可有效降低管材弯制过程中的瘪管、褶皱、开裂等不良问题，弯制成型的管材弧度过渡均匀，表面无明显压痕，成型质量稳定。设备采用手动杠杆式操作结构设计，整体为开式机架布局，底部设置平直安装底板，可通过螺栓快速固定在工作台、临时支架等平面上，安装固定时仅需保证底板水平无倾斜，预留出操作侧的手动杠杆活动空间即可，无需复杂的地基浇筑或专用安装基座。设备的成型滚轮组采用多槽位设计，可适配不同管径的加工需求，滚轮型面与圆管外径匹配，弯制过程中滚轮随管材进给同步转动，减少管材表面的滑动摩擦损伤；设备设置有弧度调节定位结构，可通过调整定位件的卡位位置控制弯管的曲率半径，适配不同弧度要求的弯件加工；操作端设置加长力臂杠杆，通过杠杆原理放大操作力，降低操作人员的劳动强度，同时设置复位弹簧结构，单次弯制动作完成后可自动带动滚轮组复位，提升连续加工的操作效率。机架部分采用框架式镂空结构设计，在保证整体结构刚性、抵消弯管过程中产生的侧向挤压力的同时，尽可能降低设备整体自重，方便单人搬运转移；所有转动销轴位置均做耐磨处理，长期使用过程中磨损量小，设备维护简单，仅需定期在转动位置加注润滑脂即可保证操作顺畅。设备整体外形尺寸适配常规工作台面摆放，安装时底板的固定孔位间距统一，可适配不同规格的临时安装台面，操作侧的杠杆活动范围预留充足，操作过程中无结构干涉，操作人员站在设备正面即可完成上料、压弯、弧度调整、下料的全流程操作，无需额外辅助人员配合，小批量加工时的作业效率可满足日常零散加工的需求。
