可升降铝型材数控铣刨机工作台结构

这款工作台主要面向小型数控铣刨设备的升级改造场景，适配车间内中小型数控铣床、刨床的工件承载需求，可直接替换原有固定式工作台，解决传统工作台高度固定、无法适配不同加工工况、不同操作人员作业高度需求的痛点，在小批量零件加工、教学实训数控设备改造、DIY数控设备搭建场景中都能发挥作用，既可以作为机床原配工作台的升级替代件，也能搭配自制数控机架完成整机搭建，满足金属小件、塑料件、铝型材构件的铣削、刨削加工承载要求。

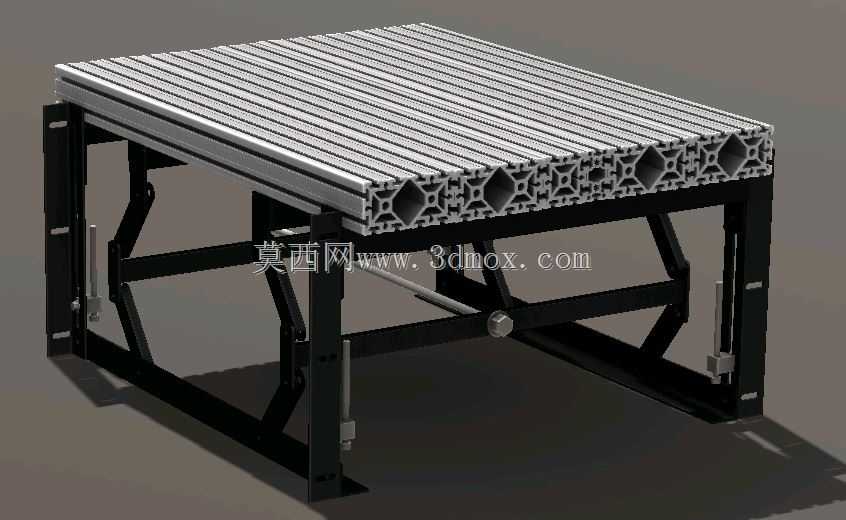

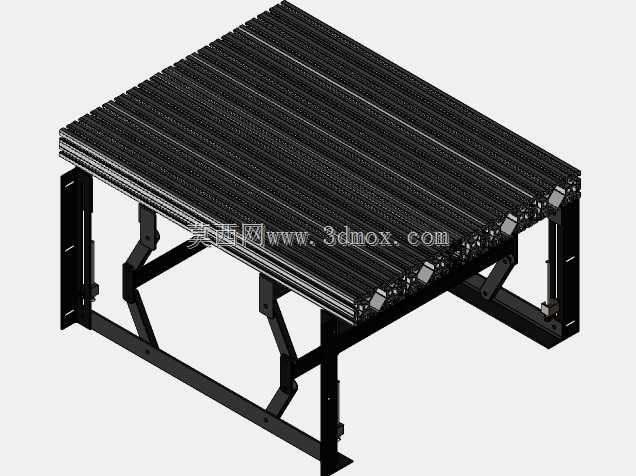

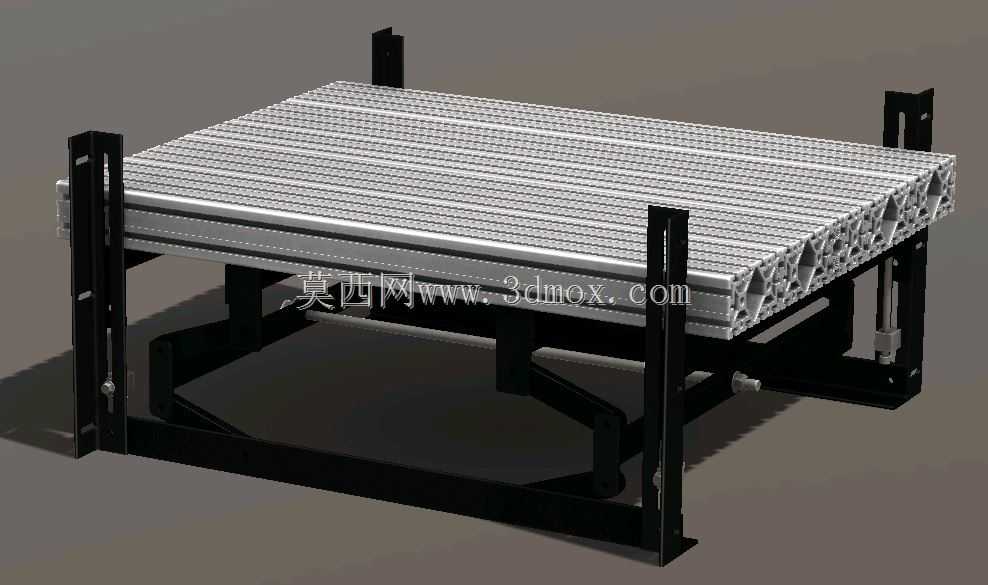

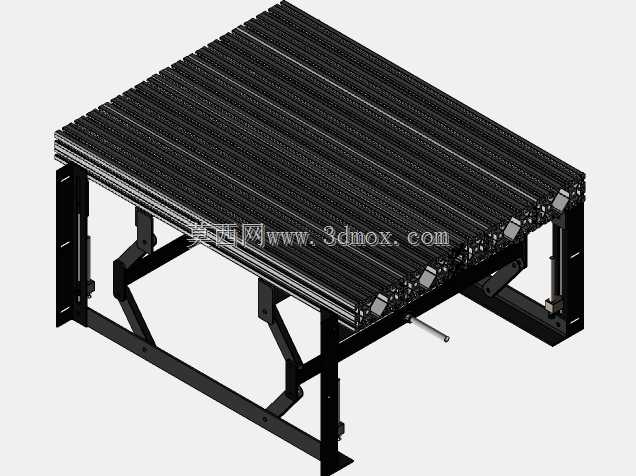

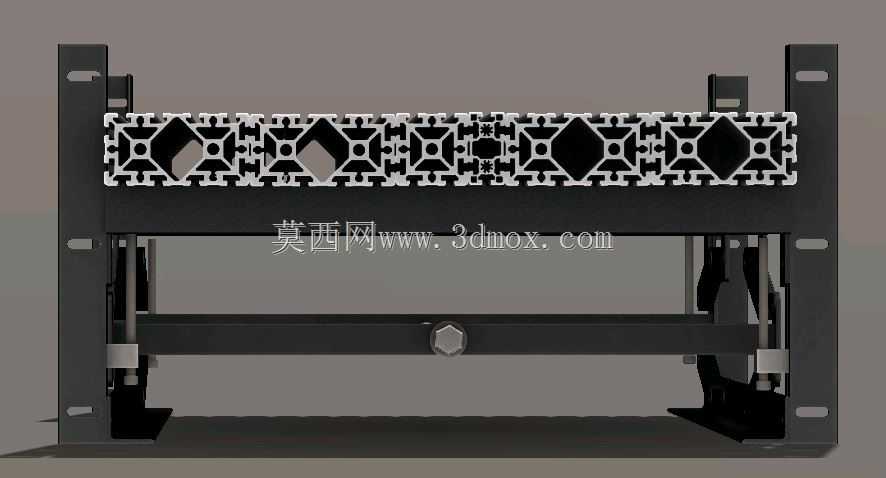

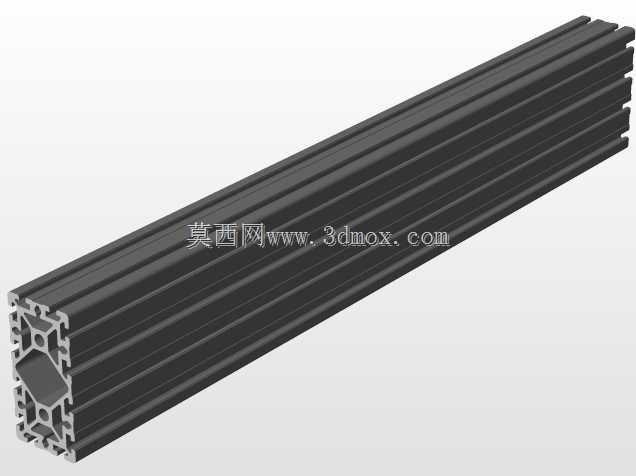

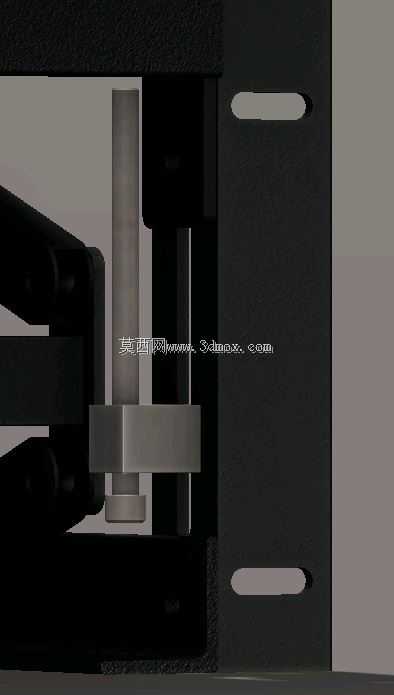

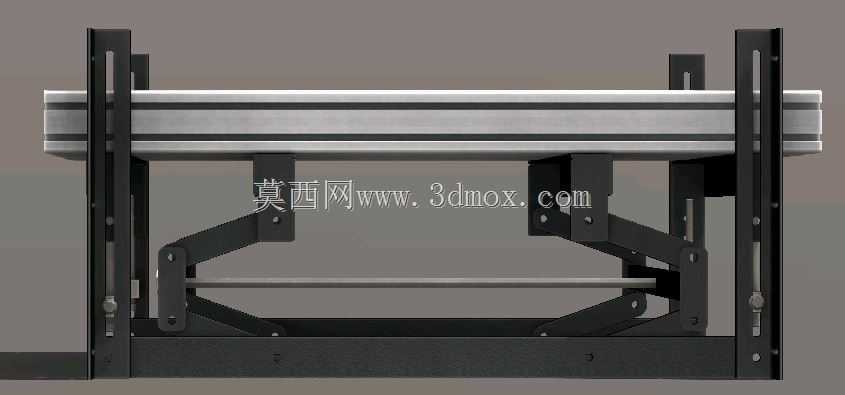

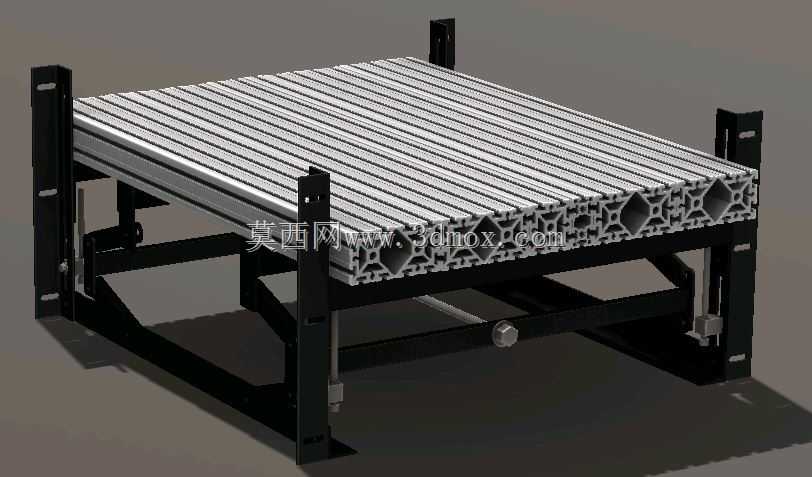

在功能特性上，这款工作台采用工业铝型材作为台面主体，型材自带的T型槽结构可以灵活搭配T型螺栓、快速夹具完成不同外形工件的装夹固定，无需额外在台面上打孔攻丝，装夹调整效率远高于传统铸铁平板台面。升降结构参考车用千斤顶的剪式伸缩原理，通过底部的调节螺杆即可驱动剪叉臂完成开合动作，实现台面高度的无级调整，调整过程中台面始终保持水平状态，不会出现偏斜、卡滞问题，调整到位后剪叉结构可形成稳定的自锁支撑，承受加工过程中的切削载荷不会出现下沉偏移。台面侧边设置有微调块结构，可完成台面水平度的精细校准，保证台面与机床主轴的垂直度、平行度满足加工精度要求。

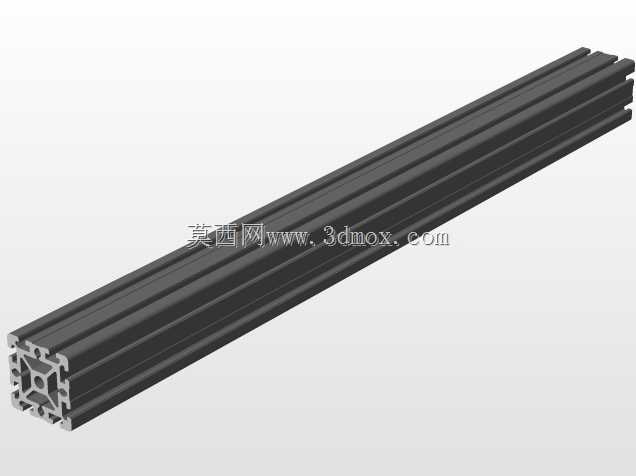

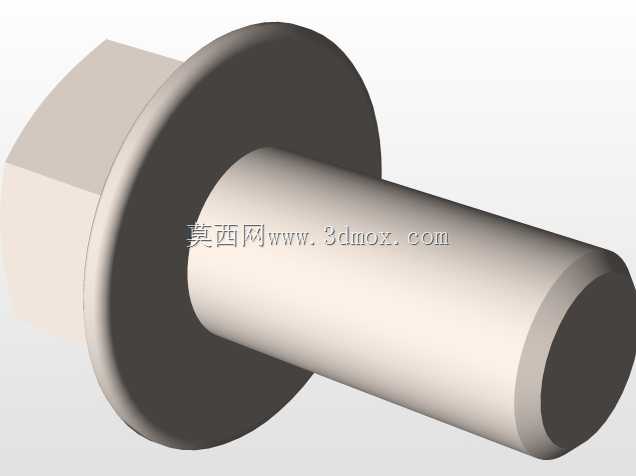

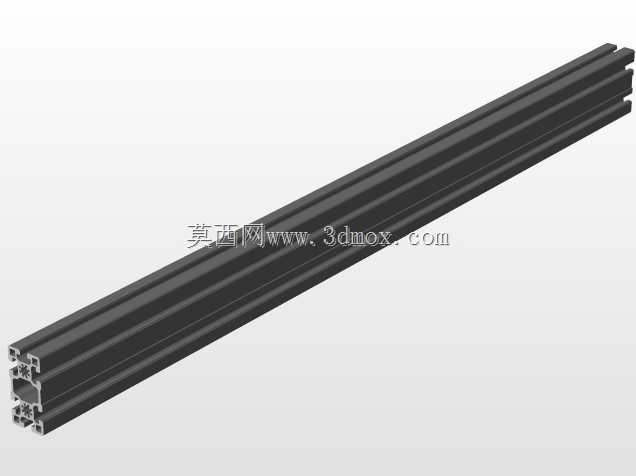

设计过程中优先考虑了结构的易加工性与装配便捷性，铝型材台面采用标准工业铝型材拼接而成，无需开模定制，用户可根据自身需求裁切对应长度的型材调整台面尺寸，支撑框架采用标准方管焊接加工，剪叉臂连接位置采用标准销轴配合耐磨衬套，转动顺滑无旷量，整体结构没有复杂的异形零件，普通机加工车间即可完成全部零件的加工制作。安装边界上，这款工作台底部框架预留有标准安装孔位，可直接固定在常见的小型数控铣刨机床身安装面上，升降行程覆盖常规小型数控设备的作业高度需求，最低高度可适配大尺寸工件的低工位加工，最高高度可满足操作人员站立作业的舒适高度要求，整体承重可满足中小型零件加工的载荷需求，铝型材台面的耐磨性能优异，长期使用出现划痕后也可快速更换单根型材，维护成本远低于整体式铸铁工作台。
