船用表面驱动螺旋桨推进装置结构

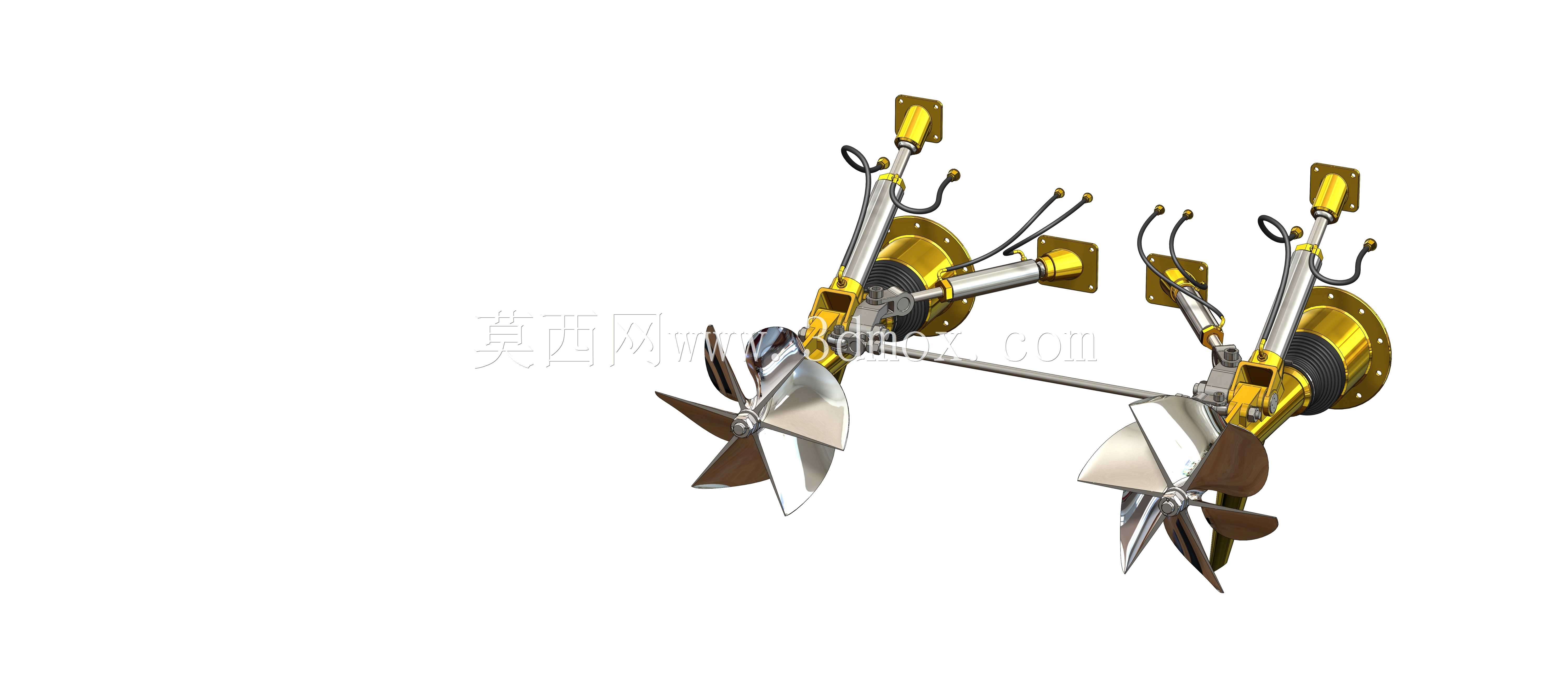

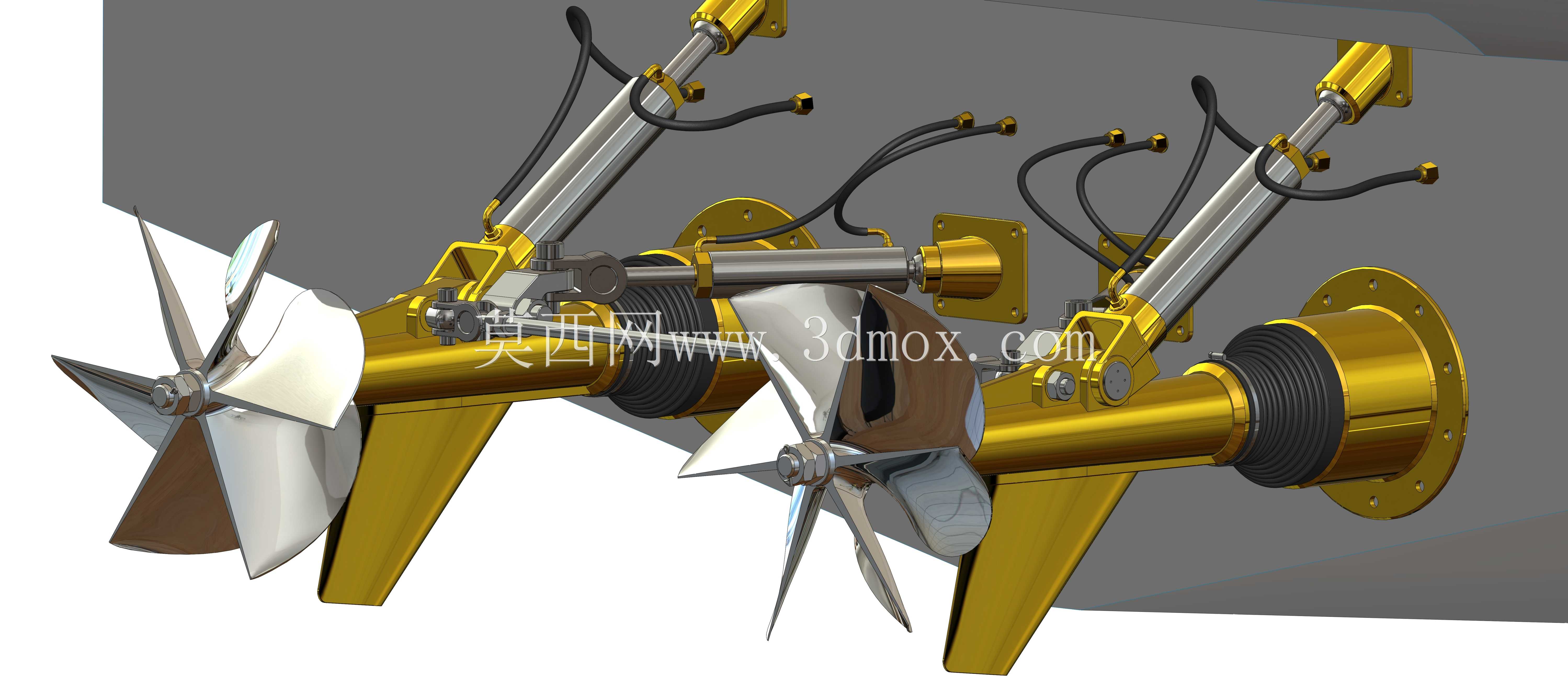

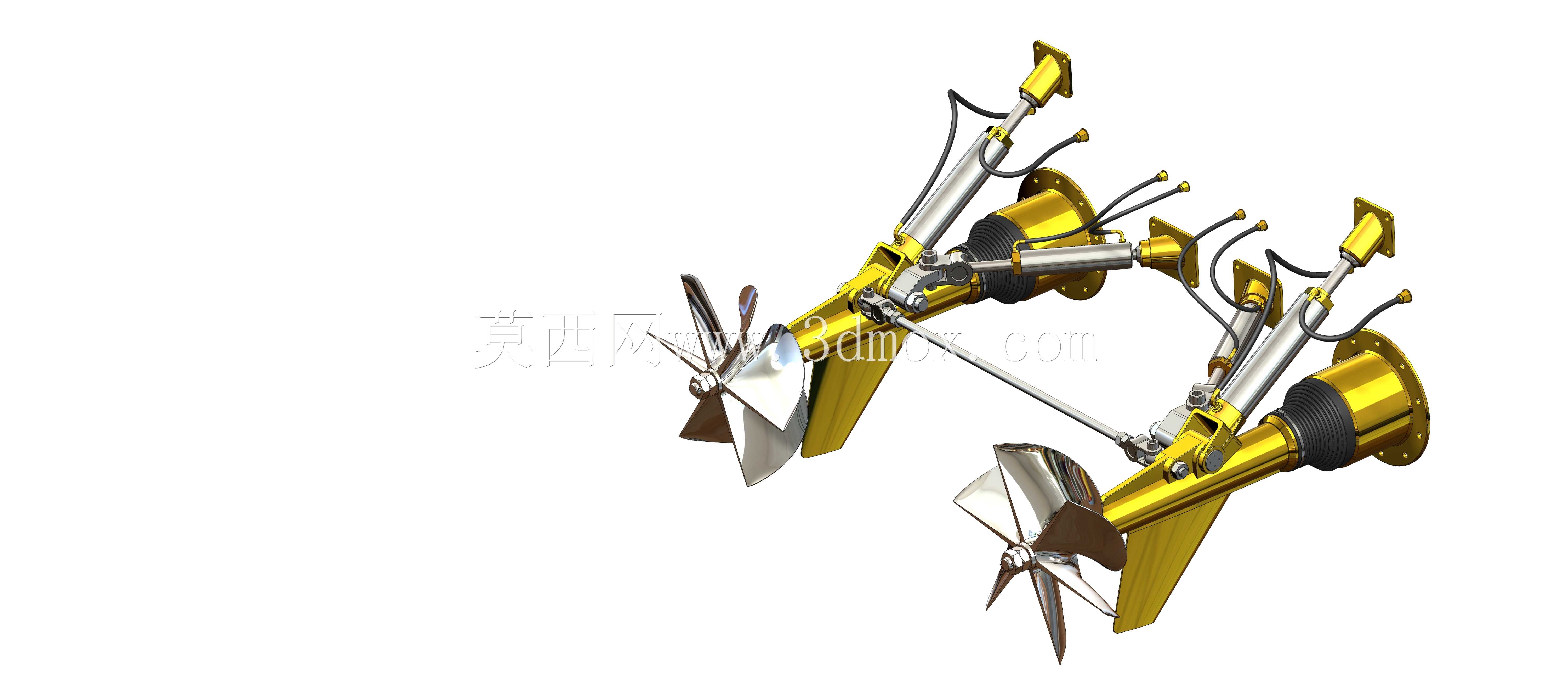

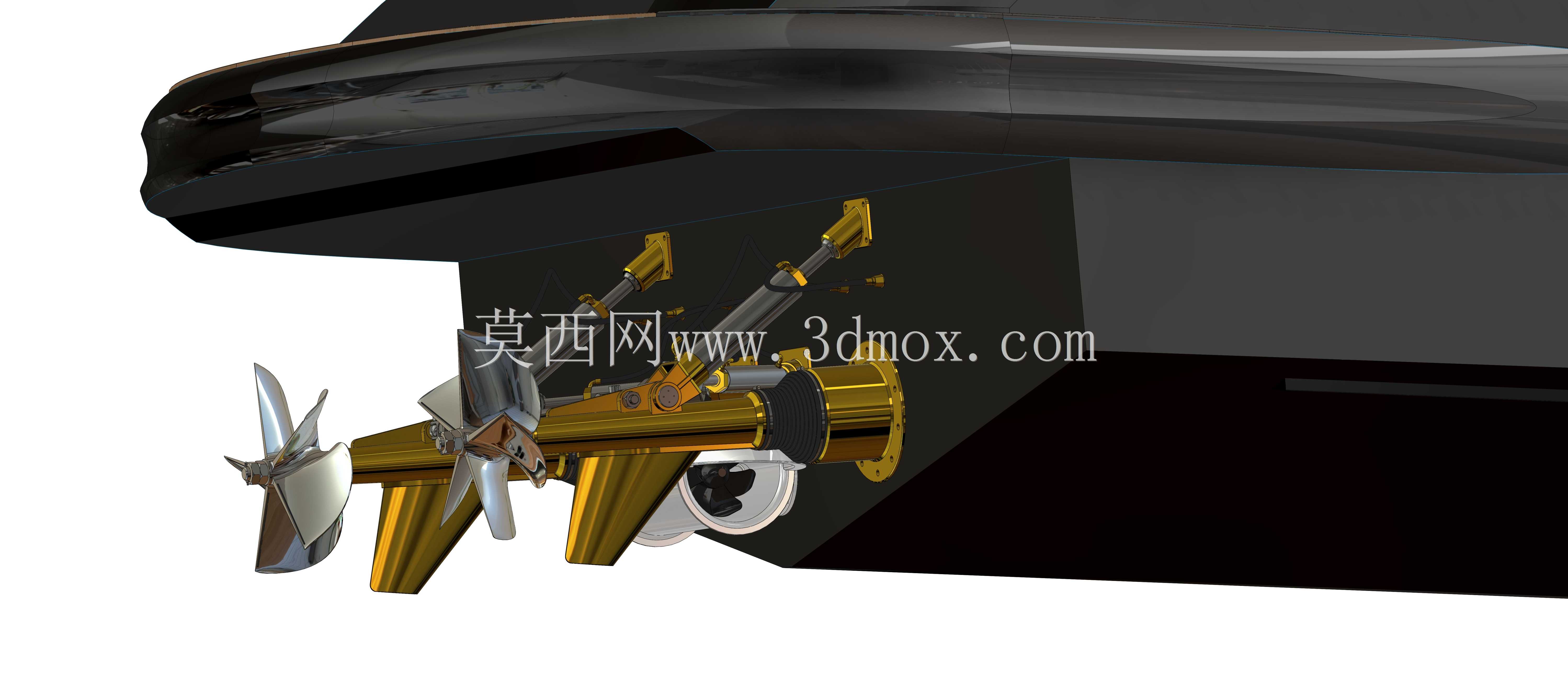

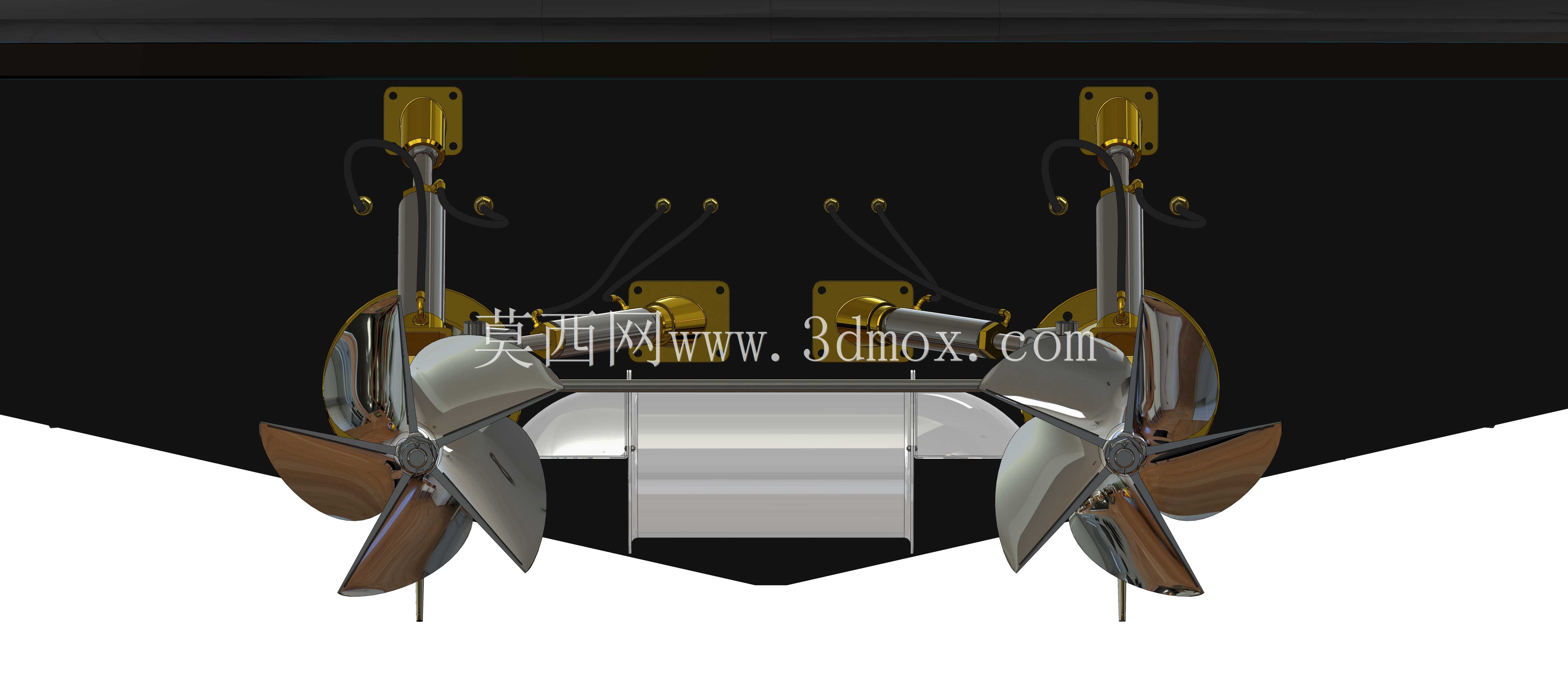

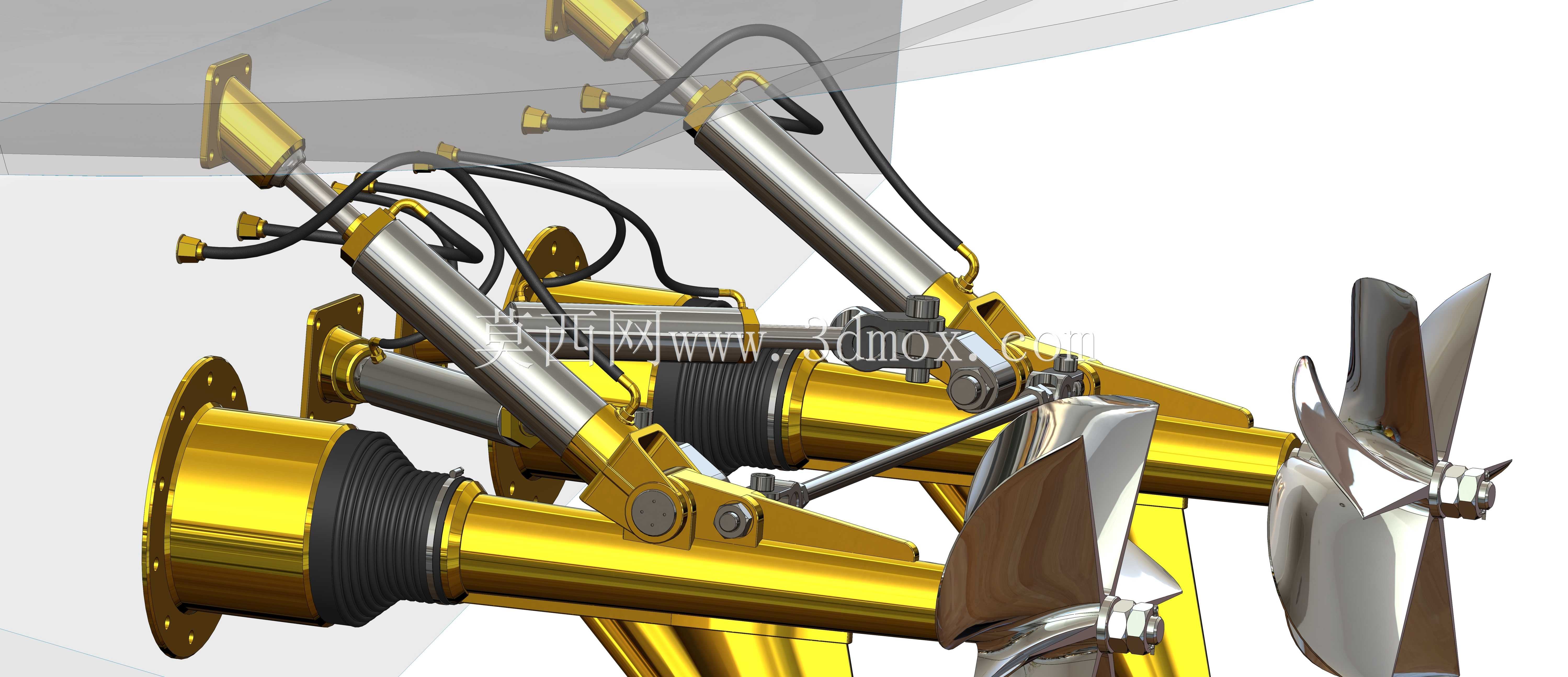

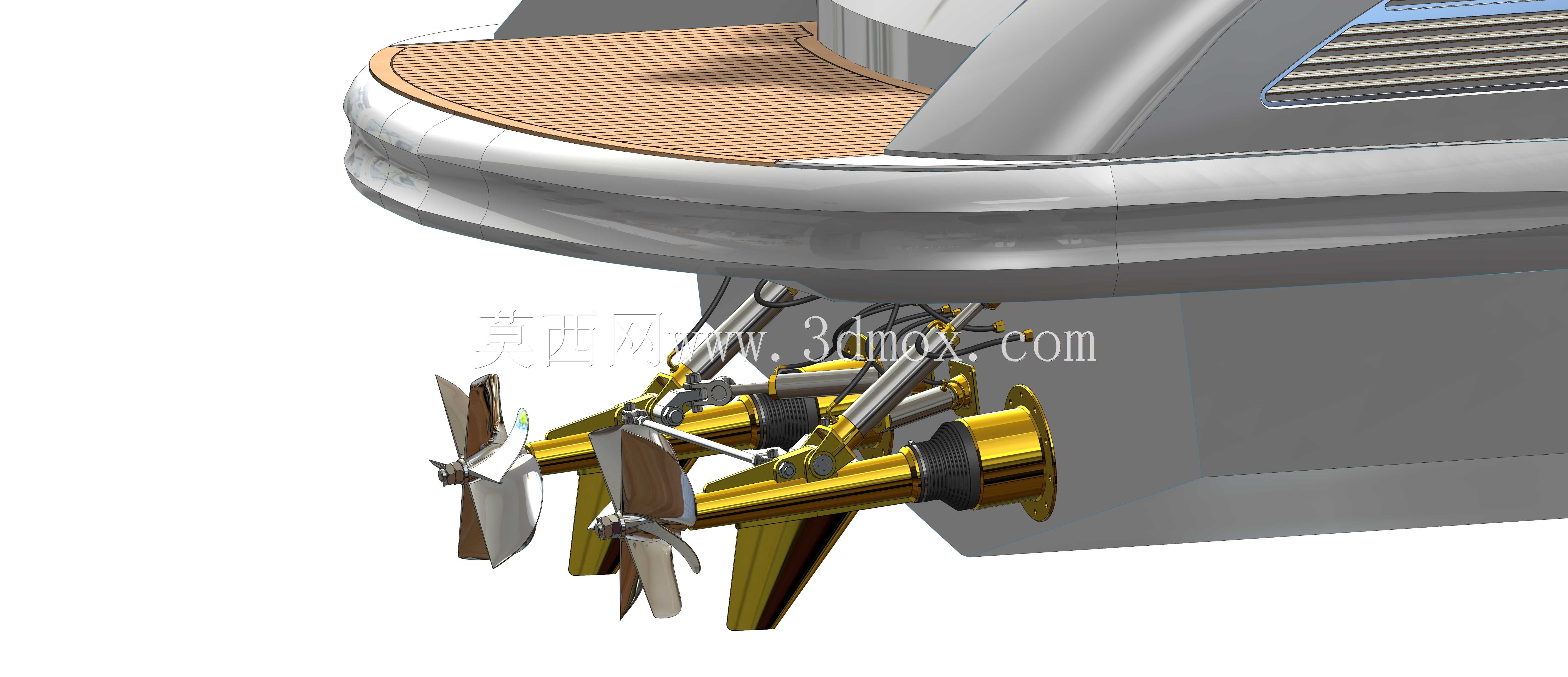

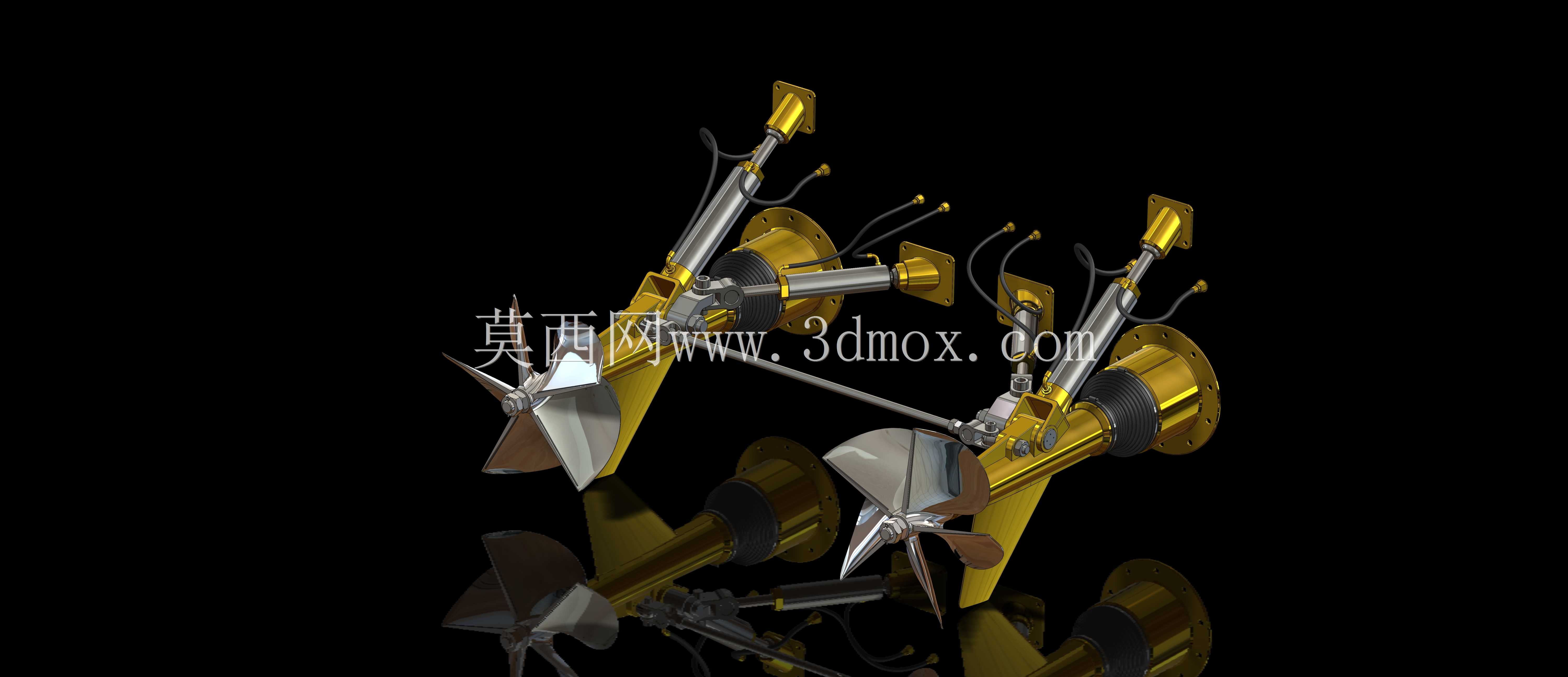

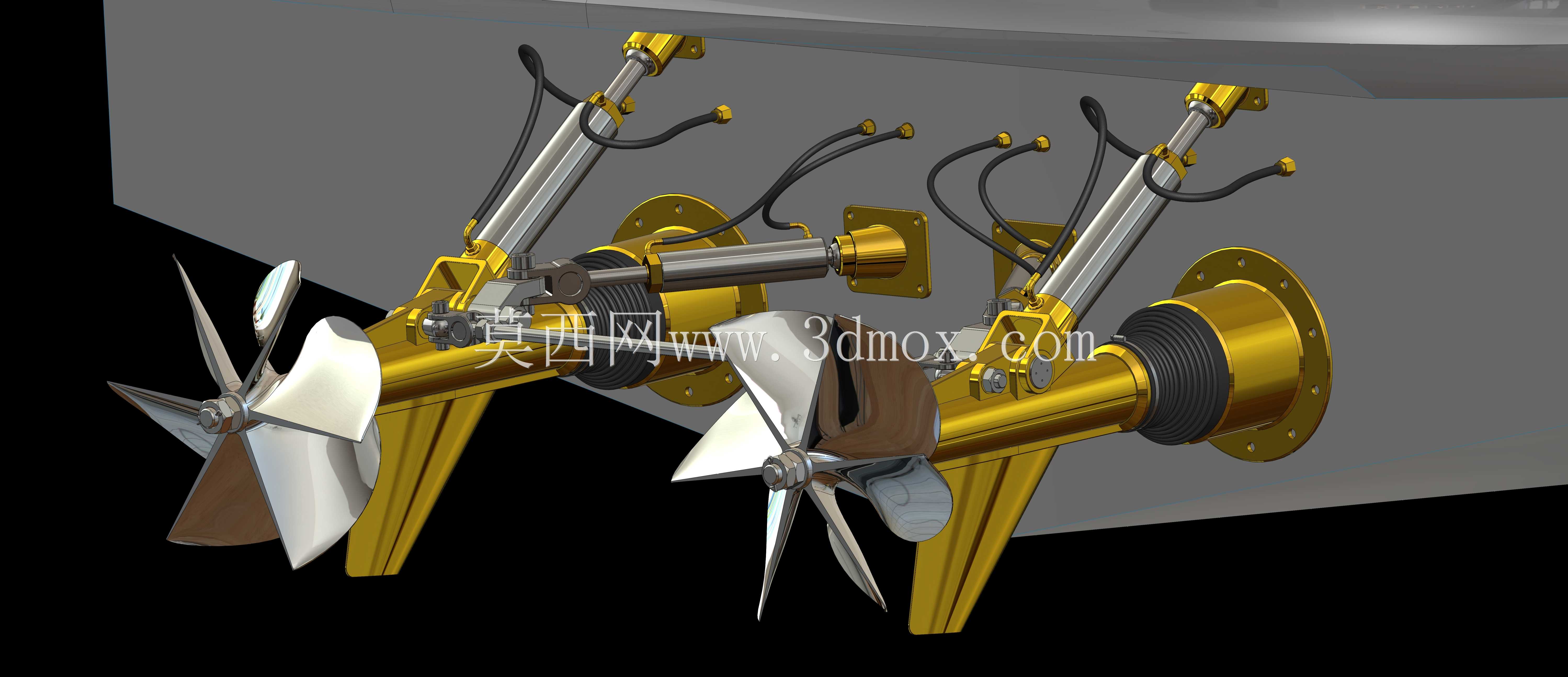

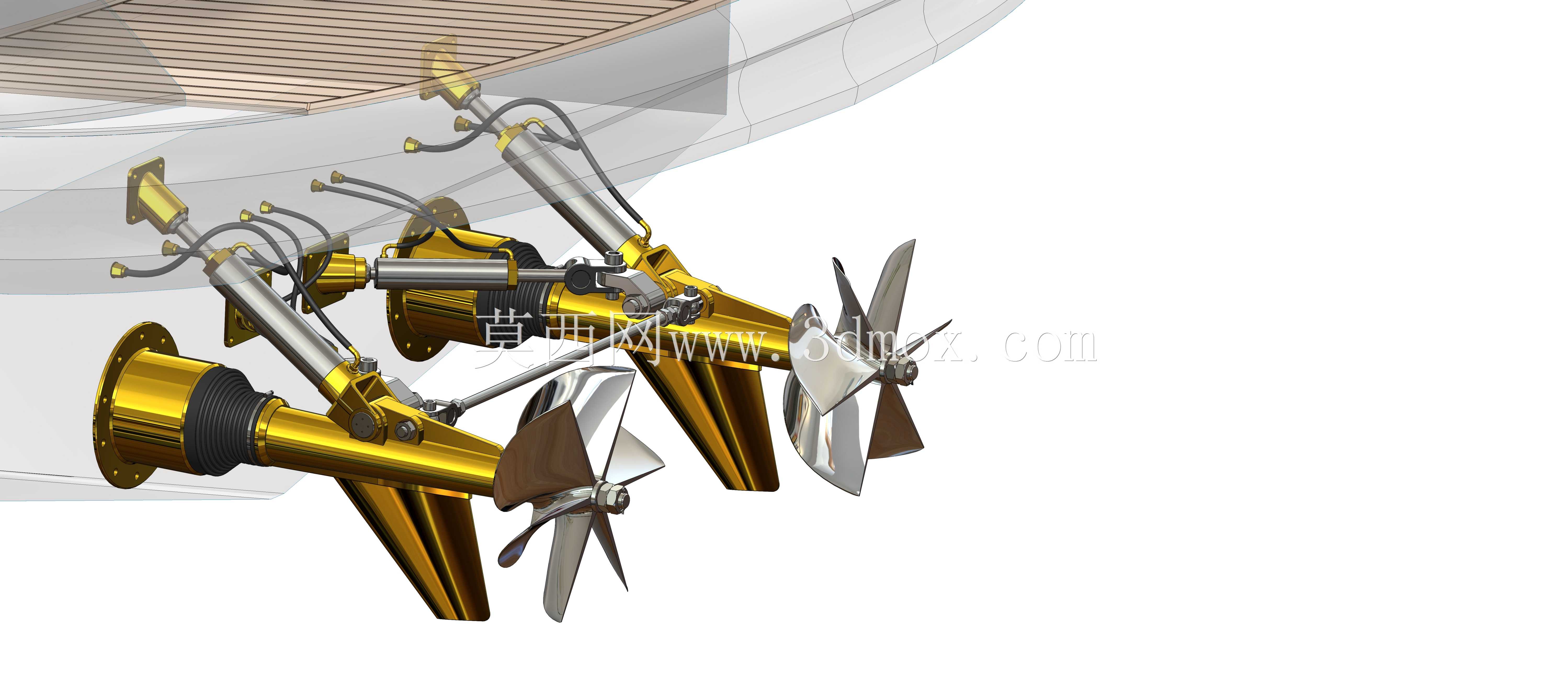

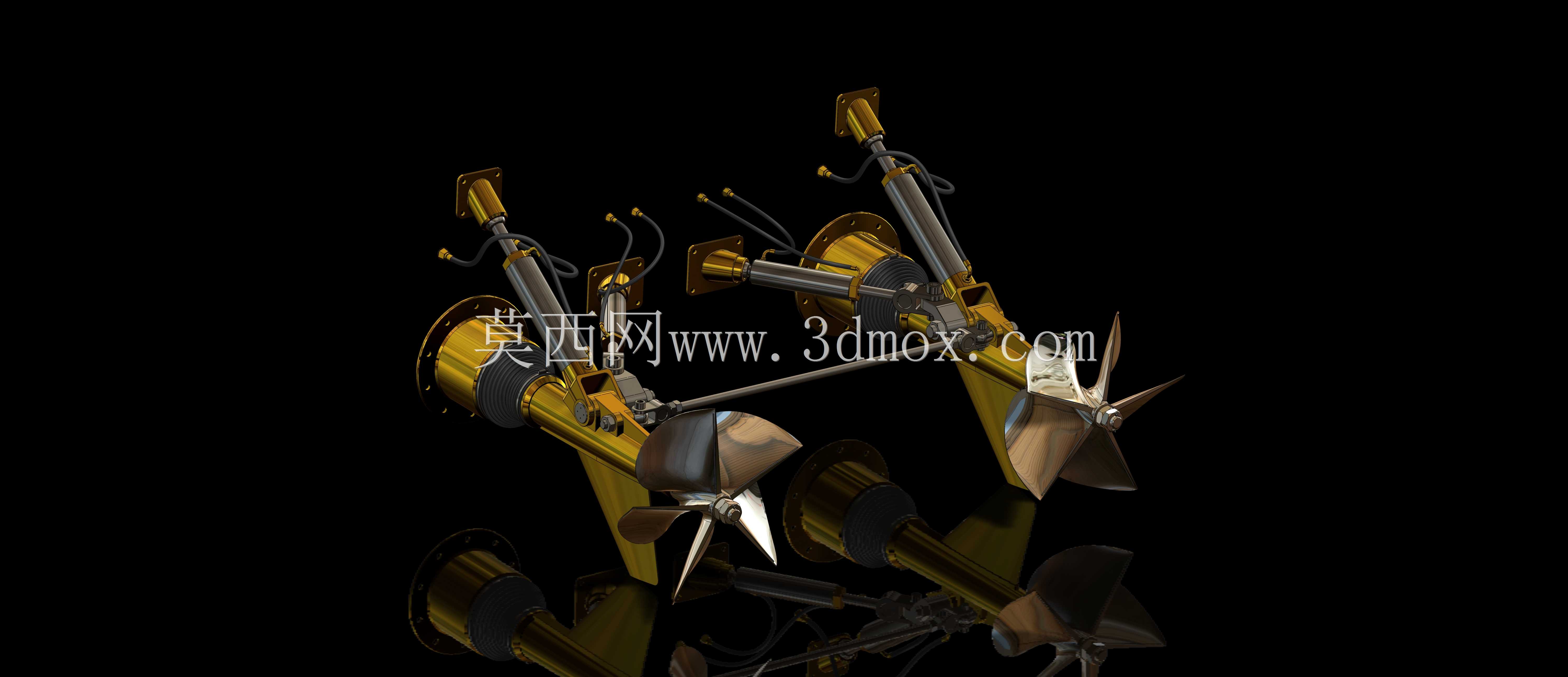

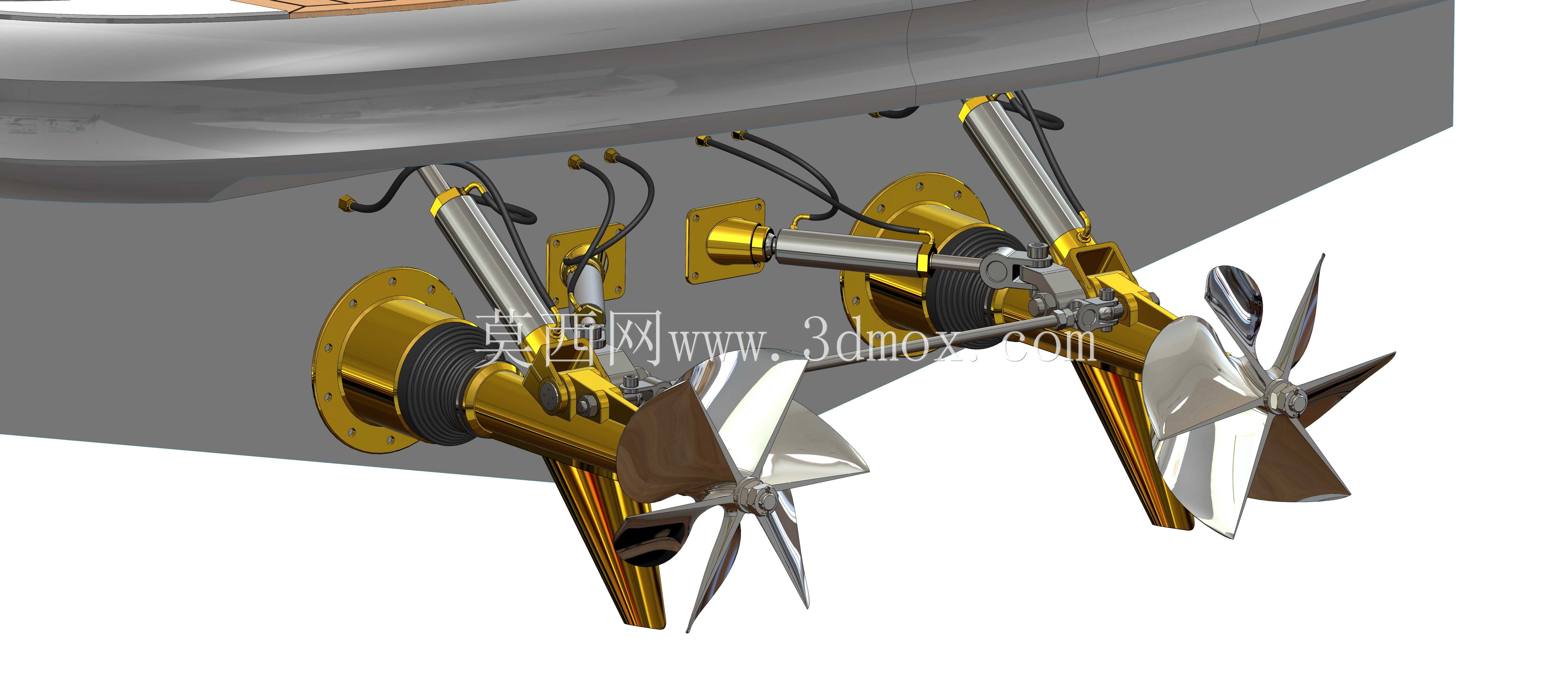

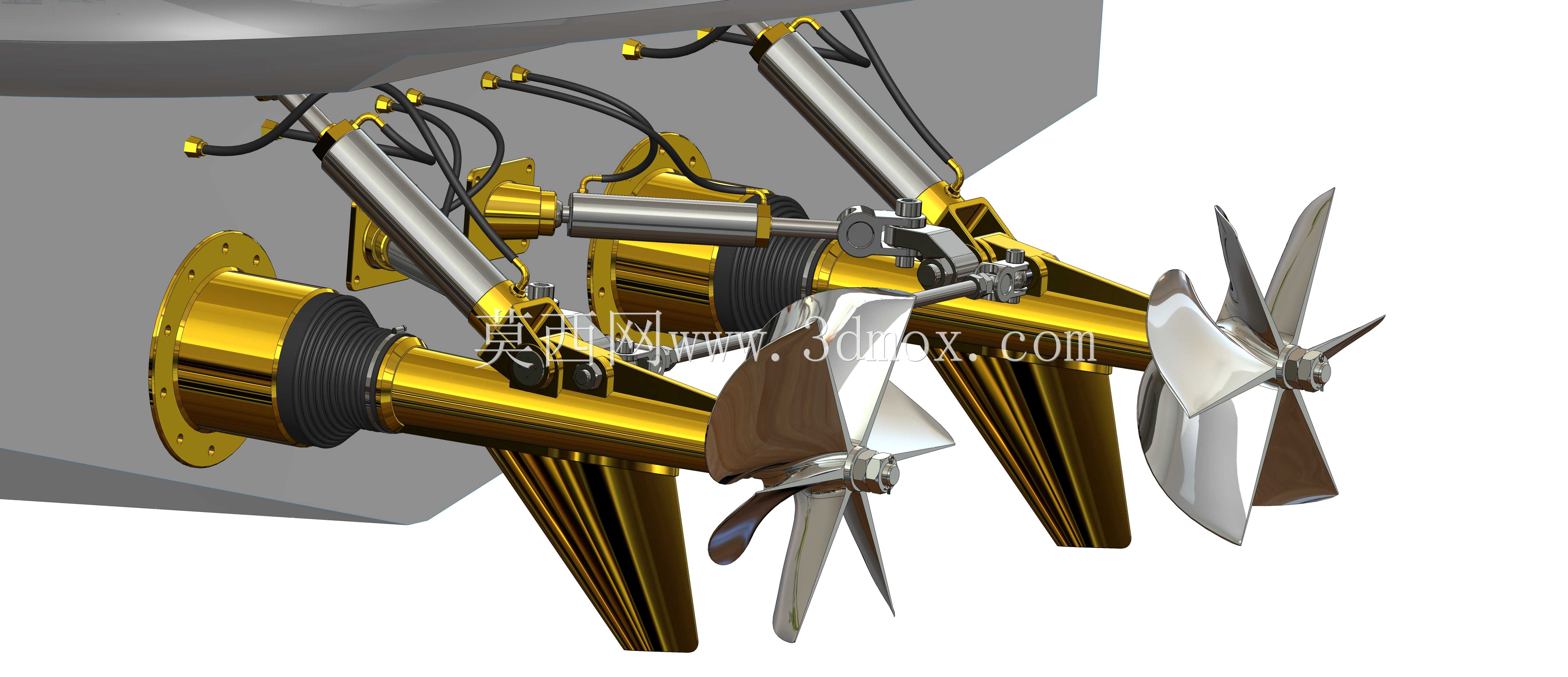

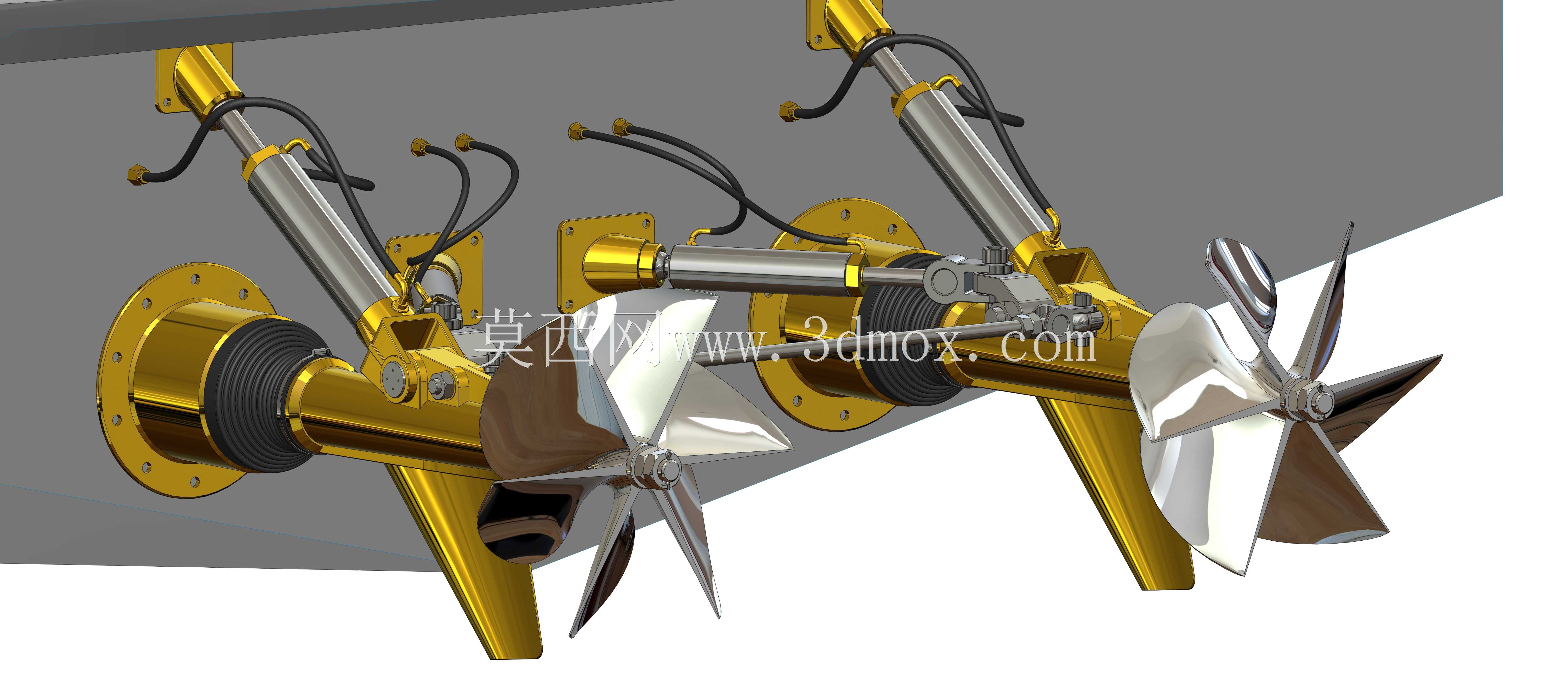

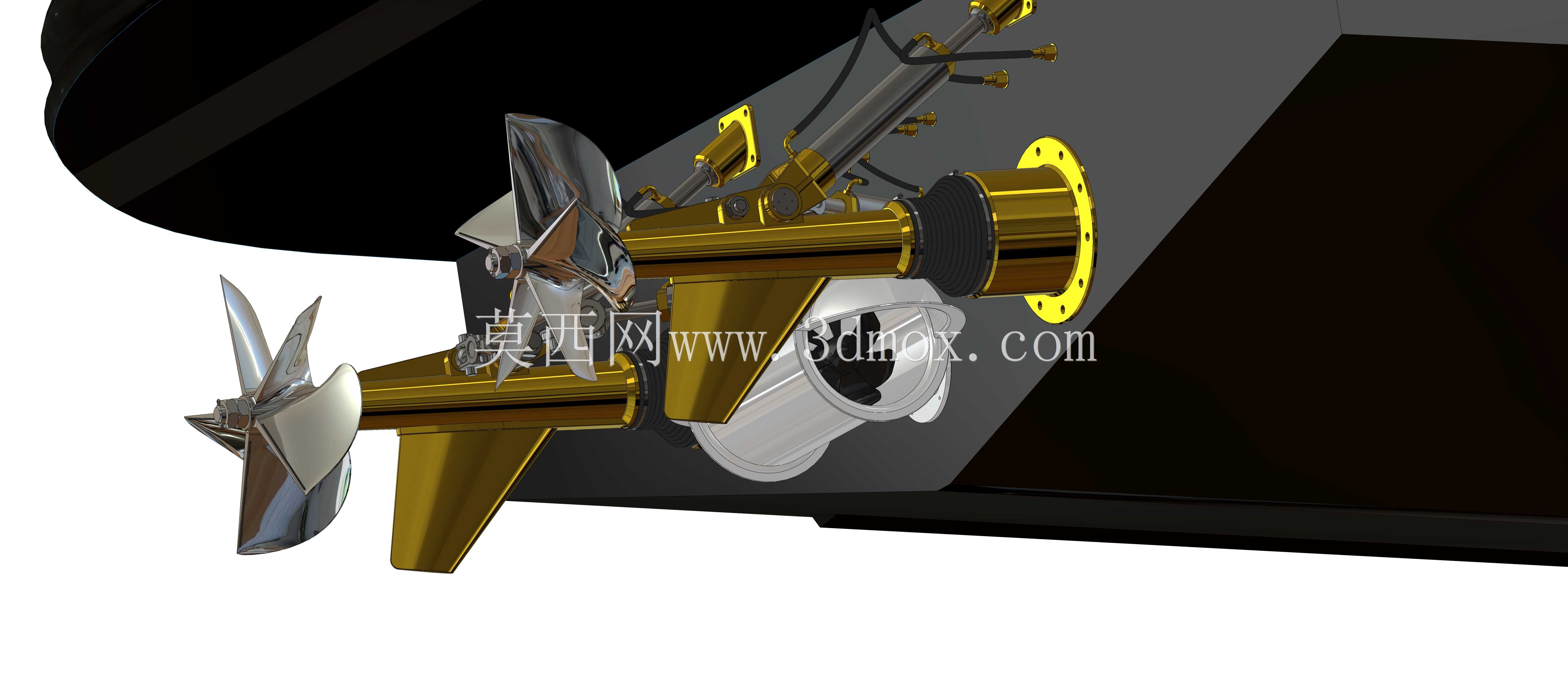

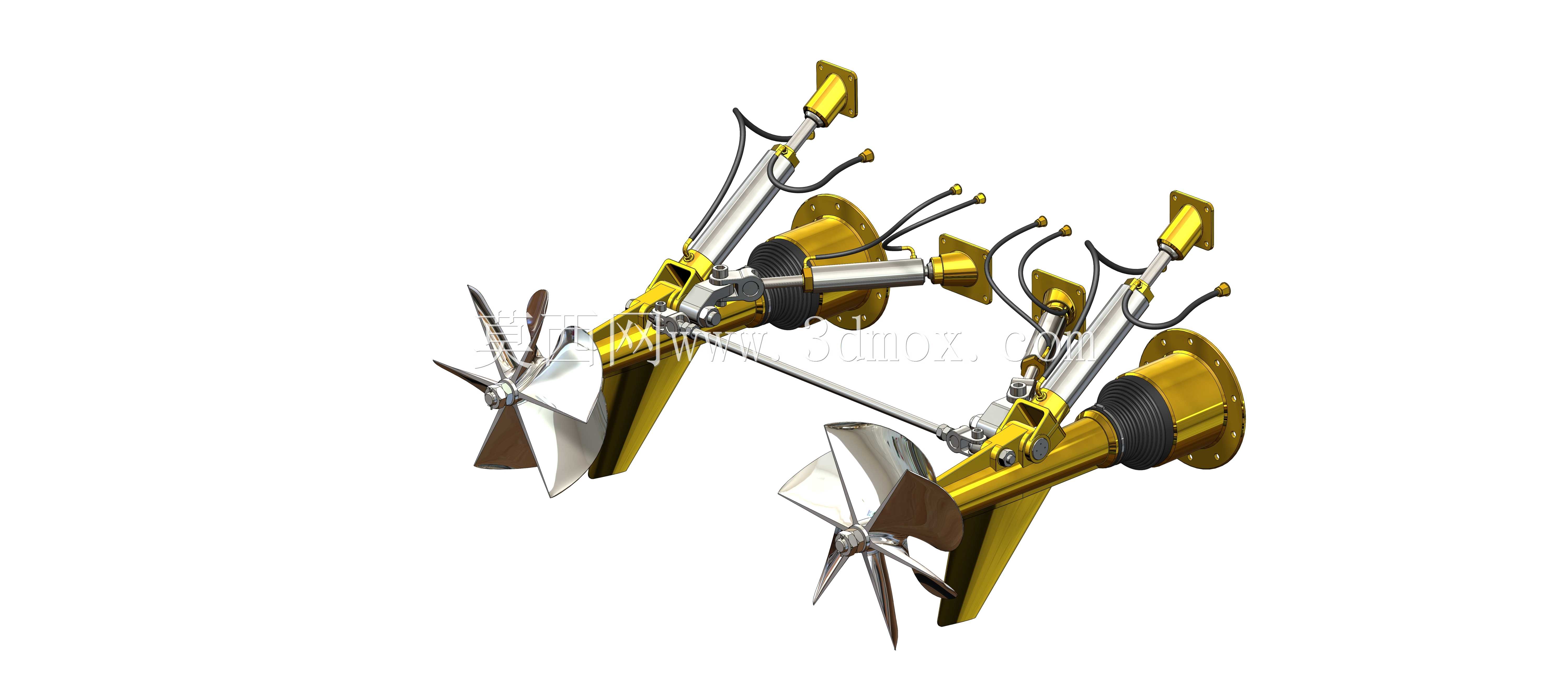

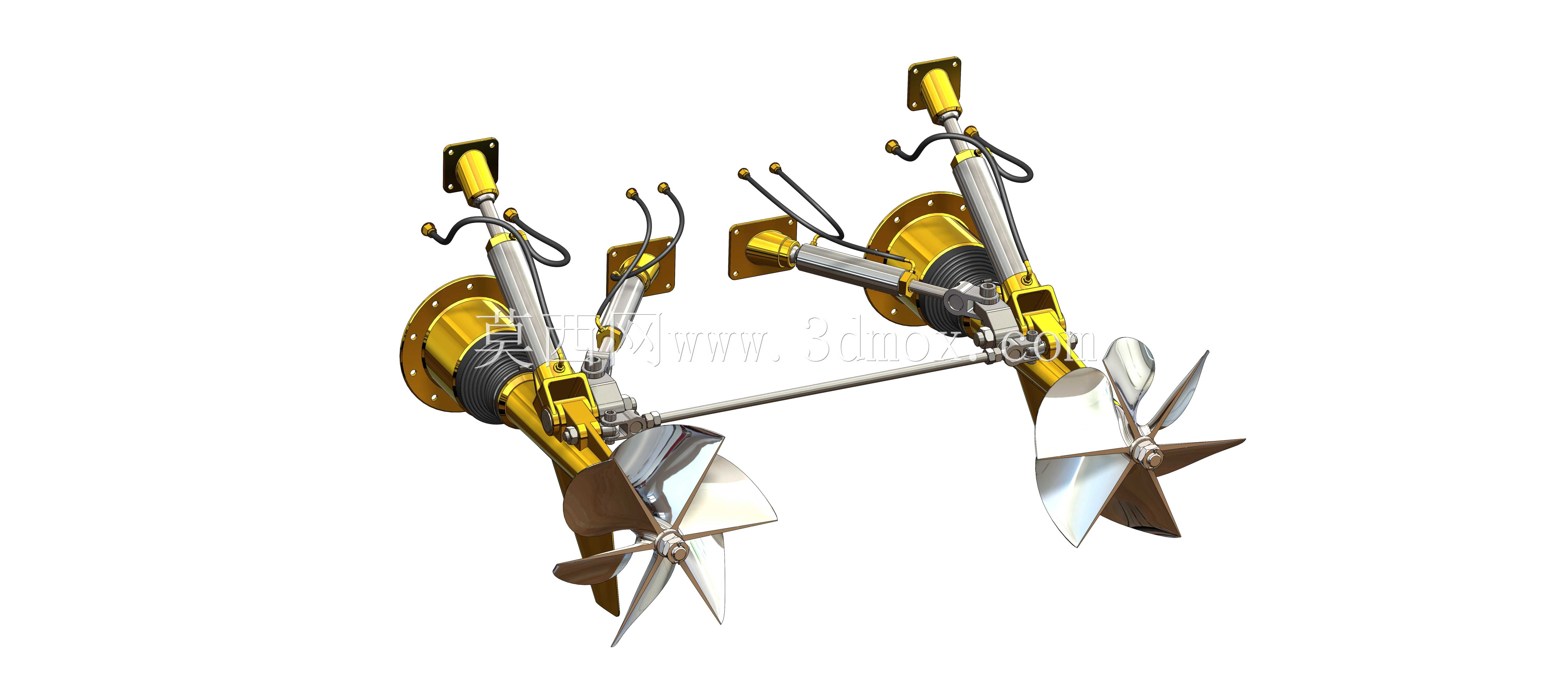

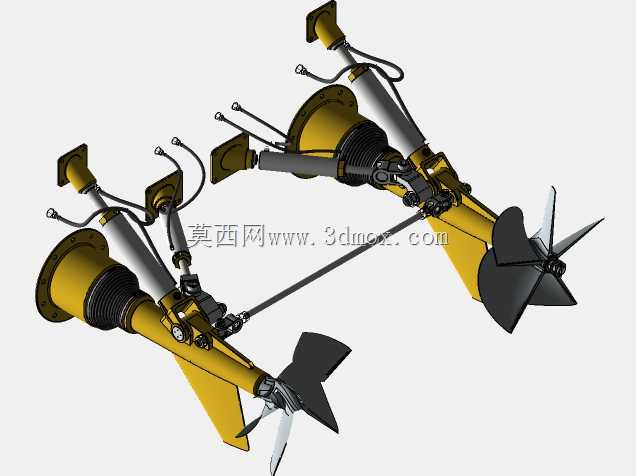

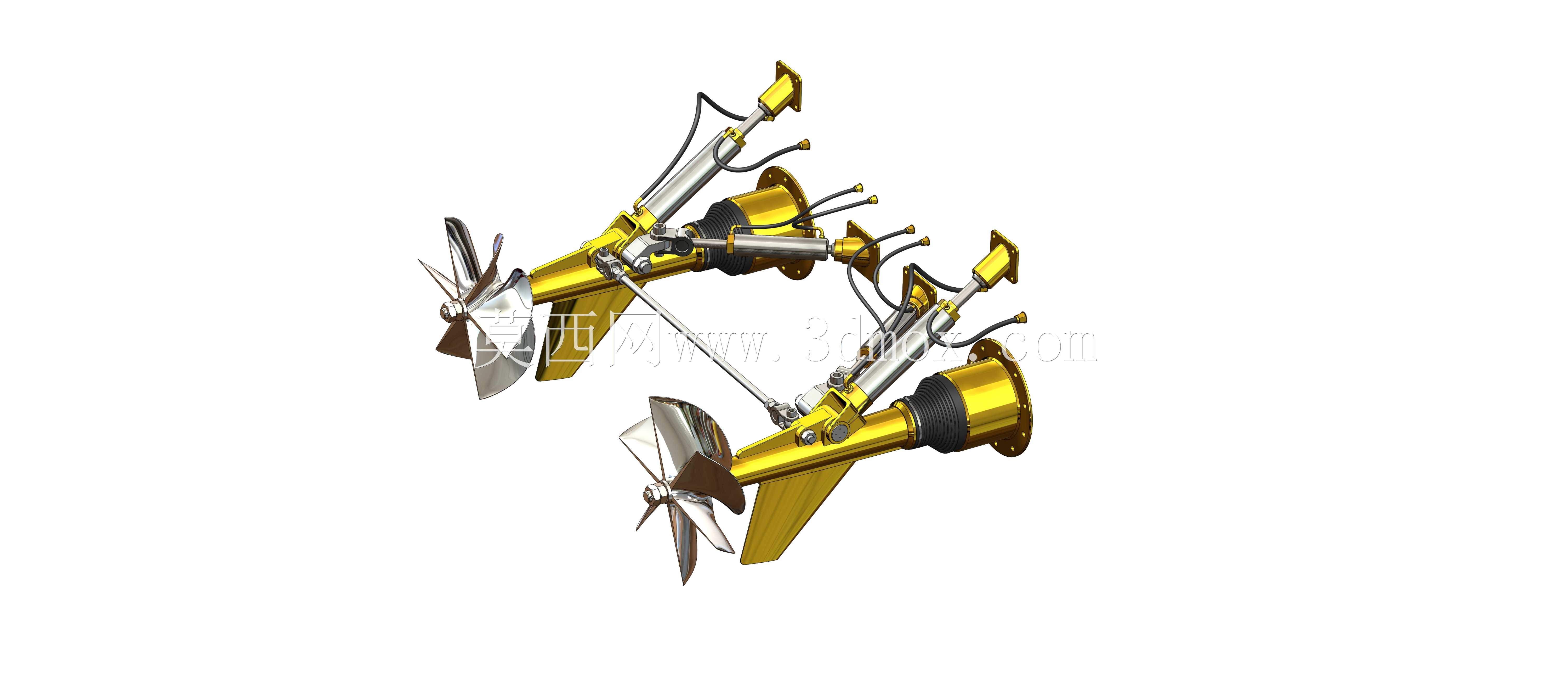

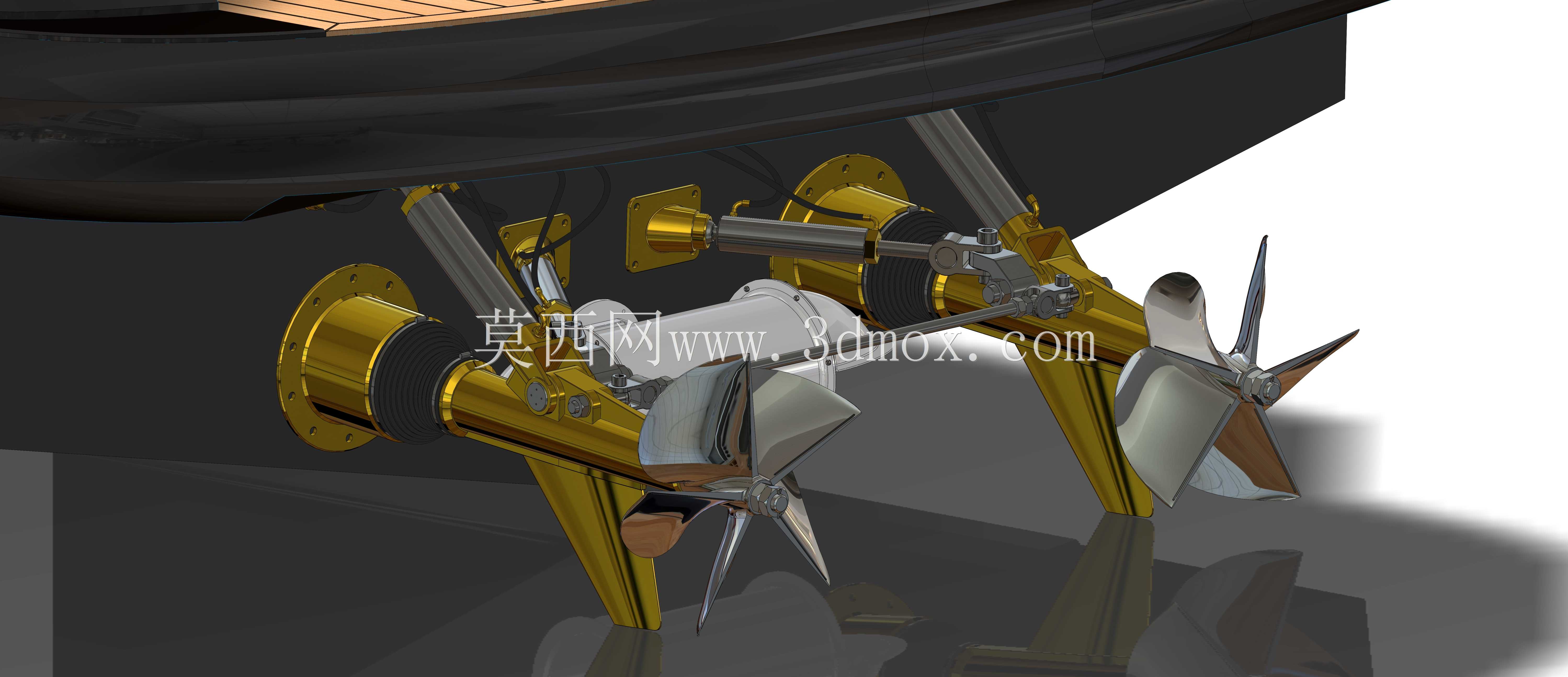

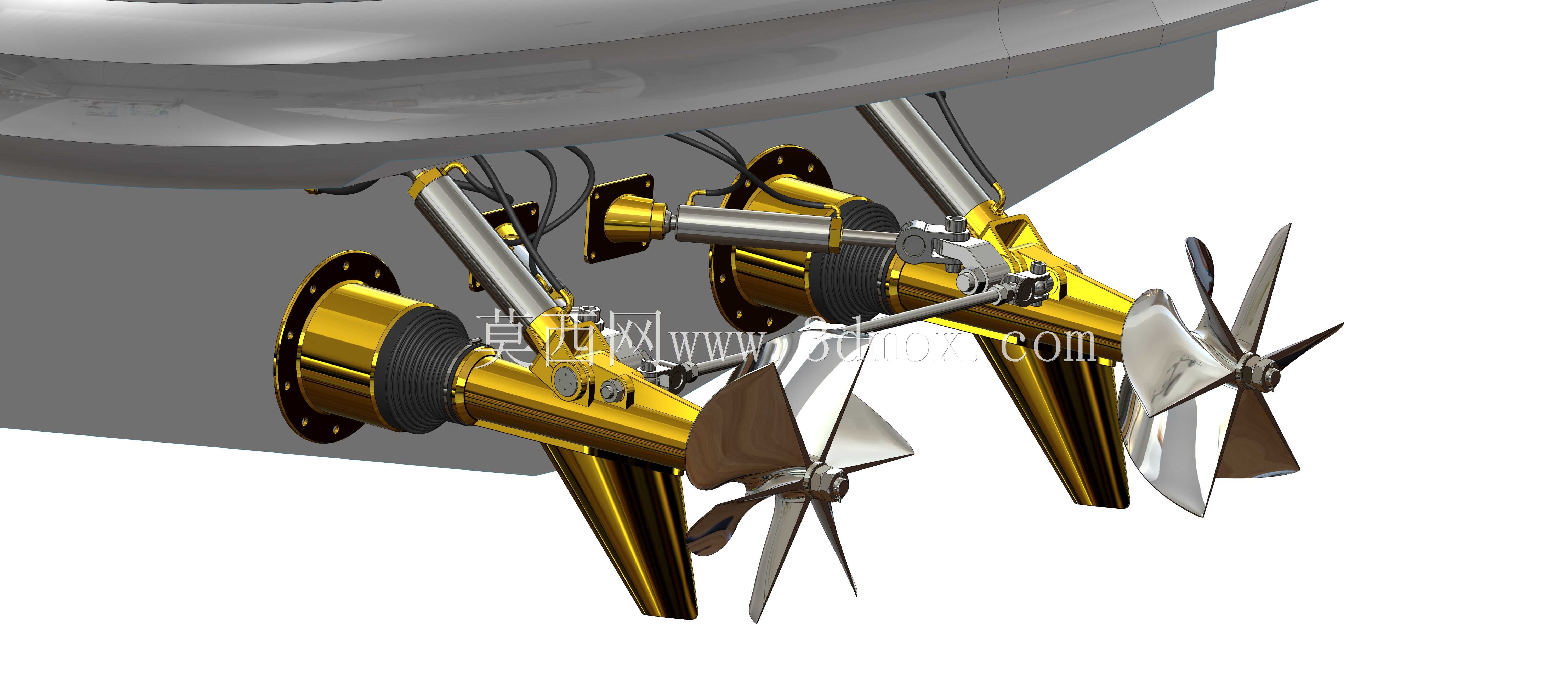

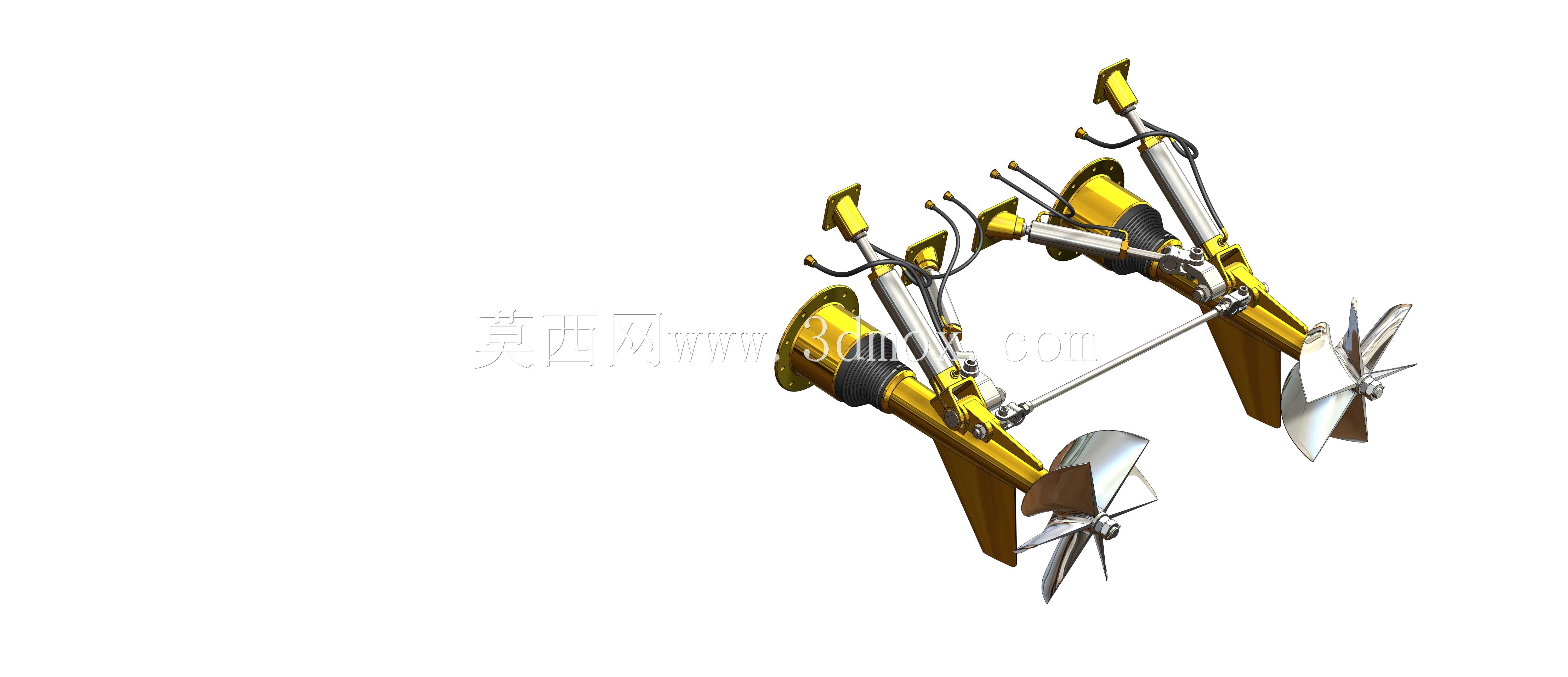

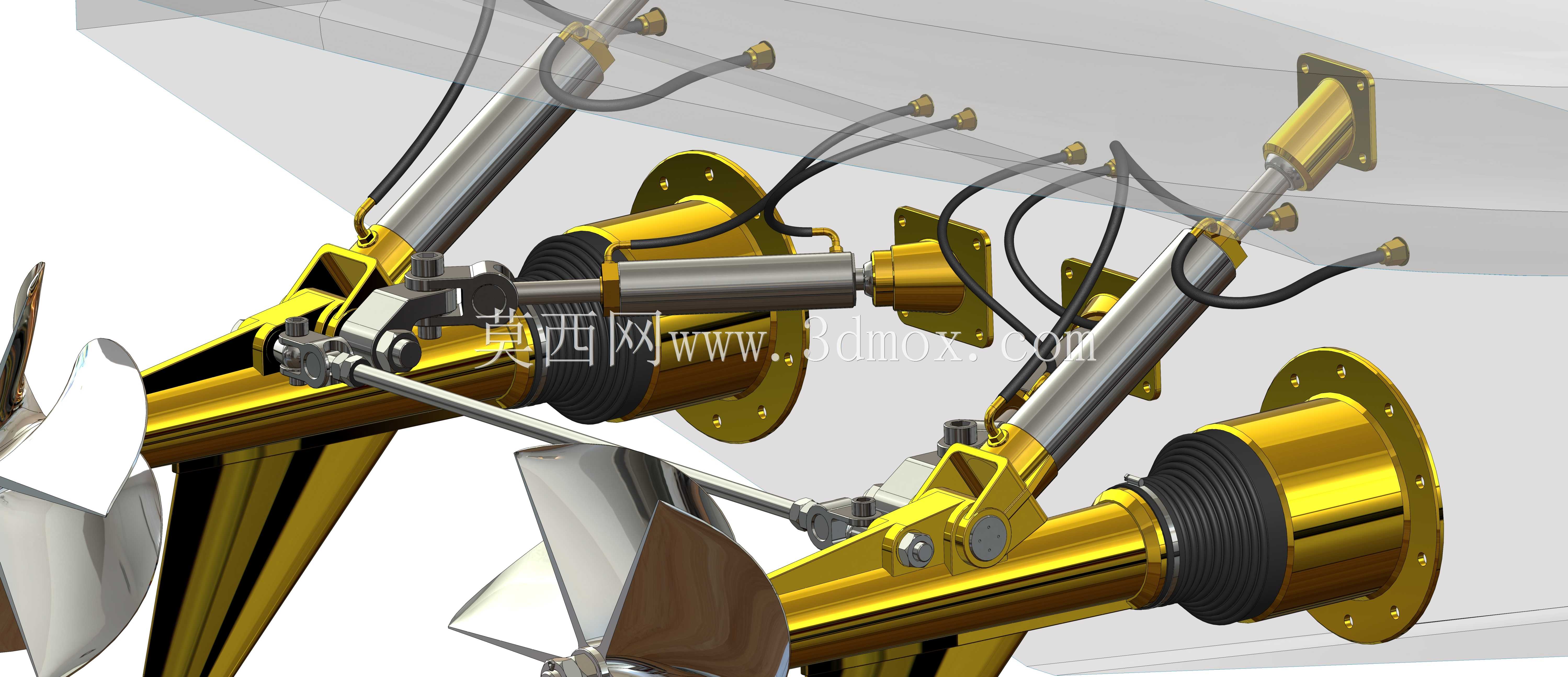

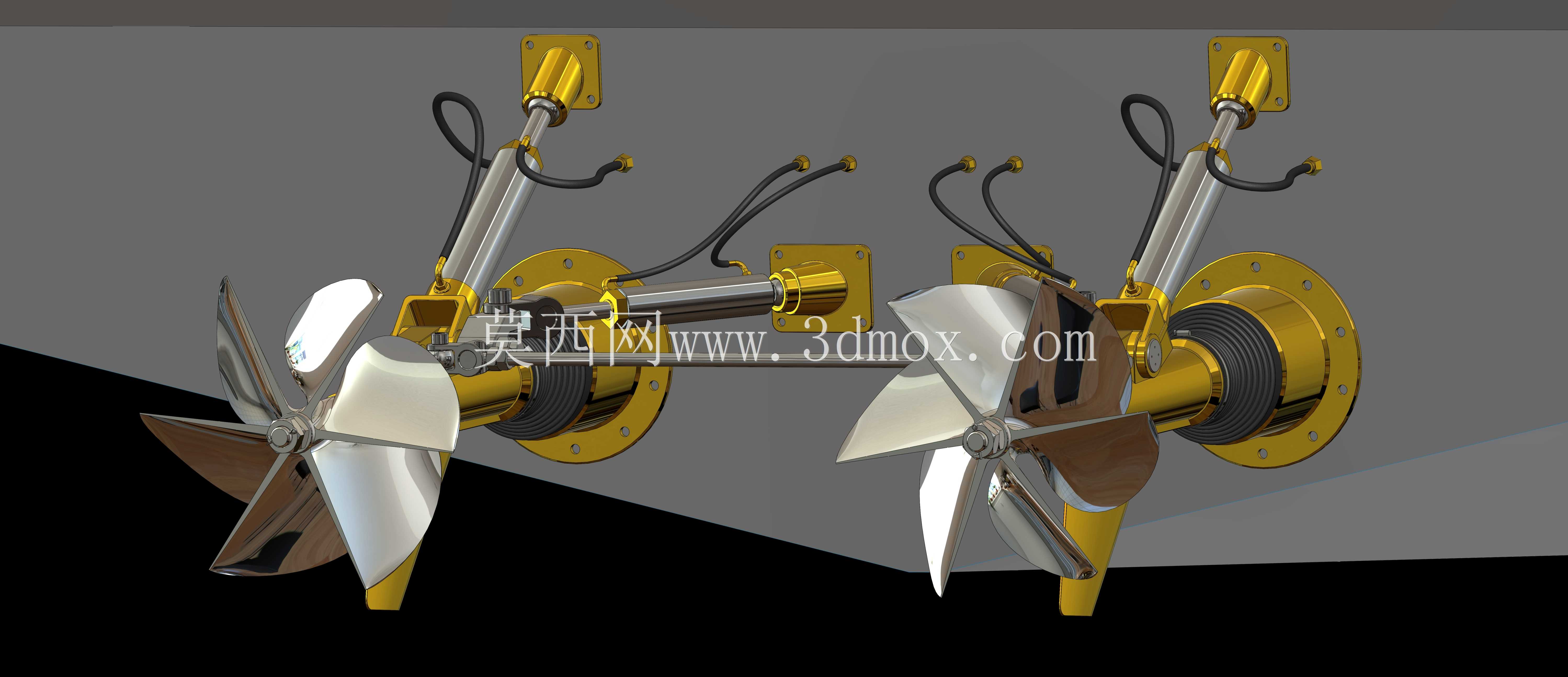

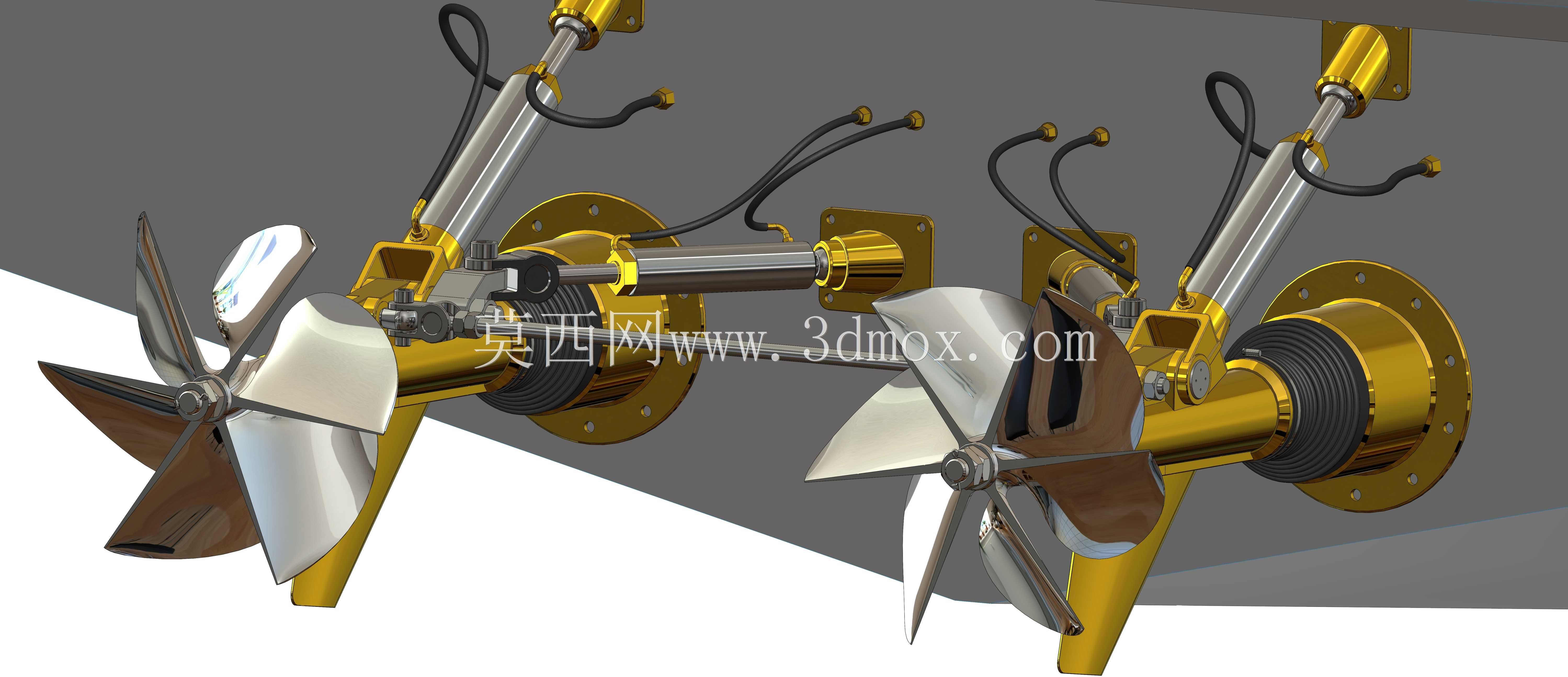

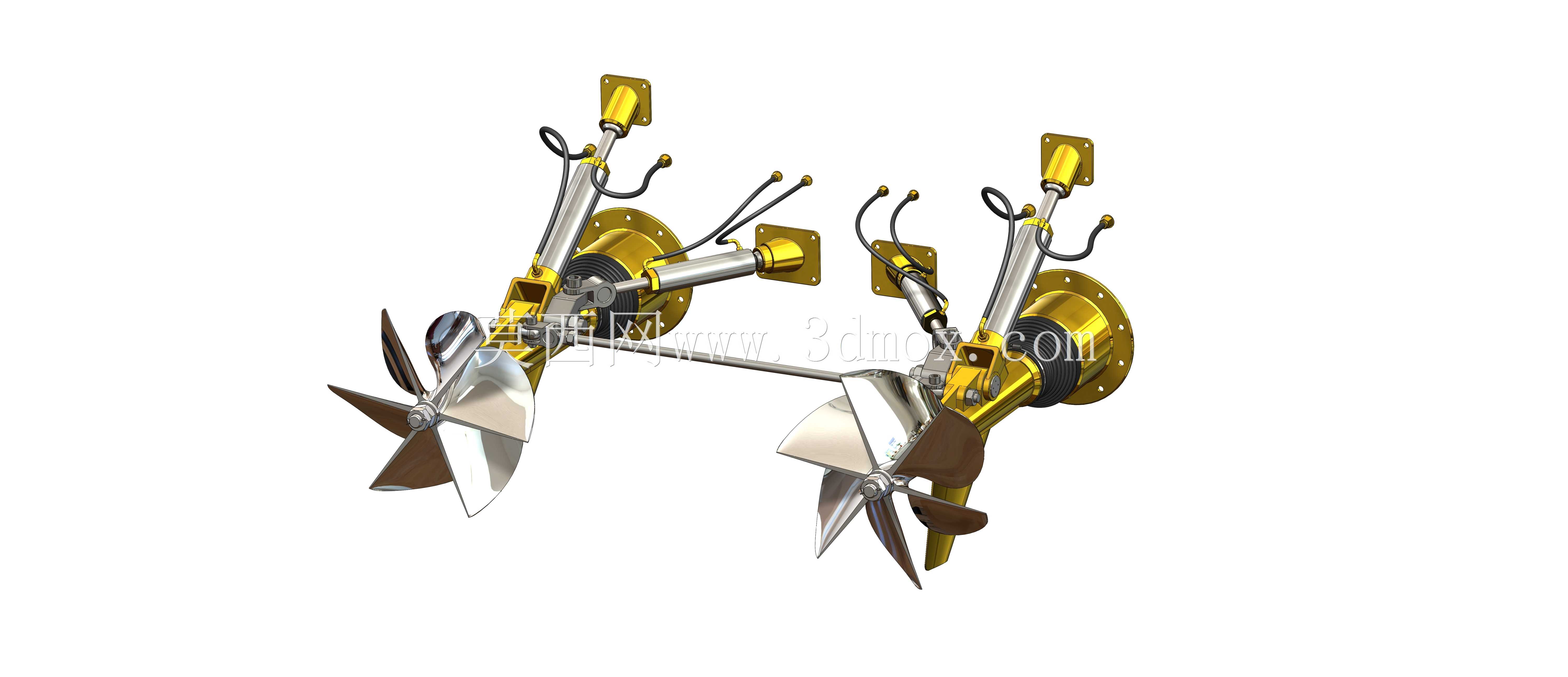

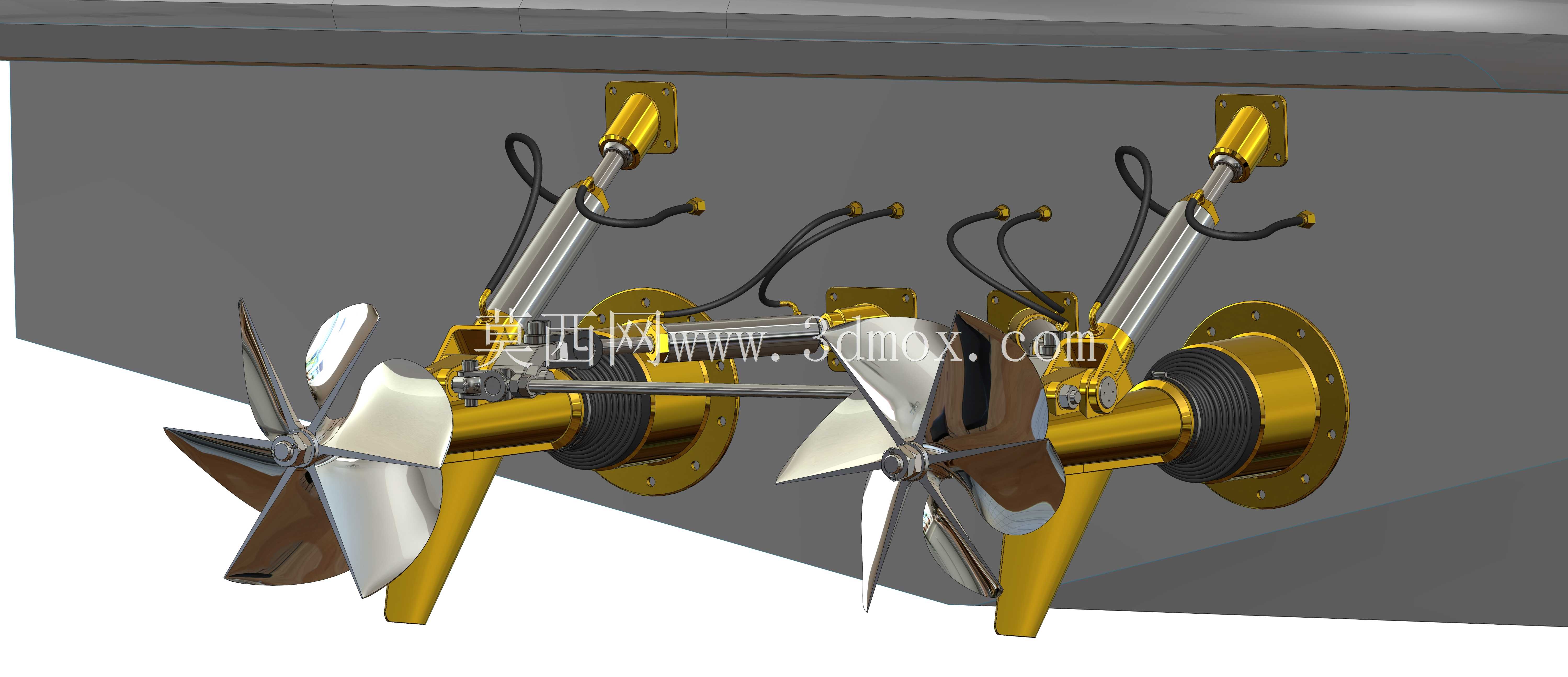

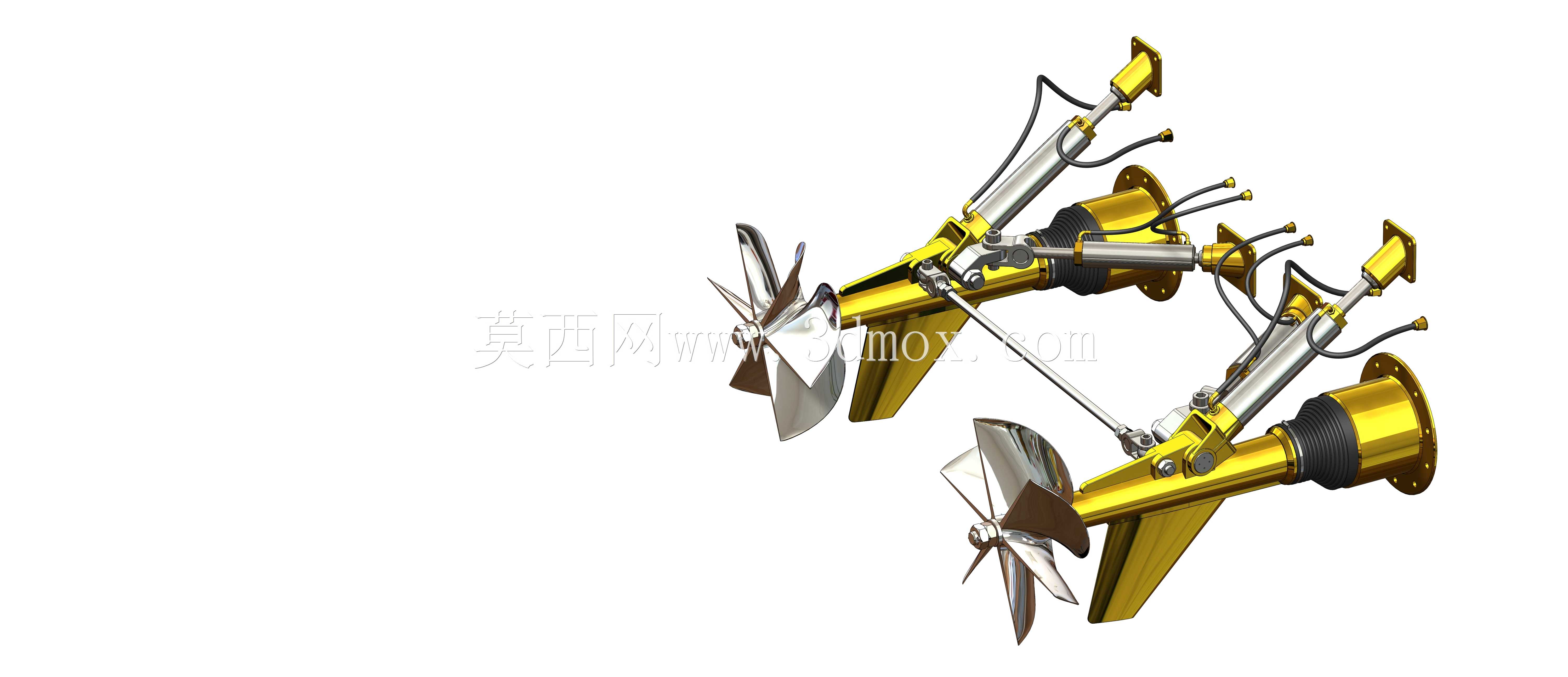

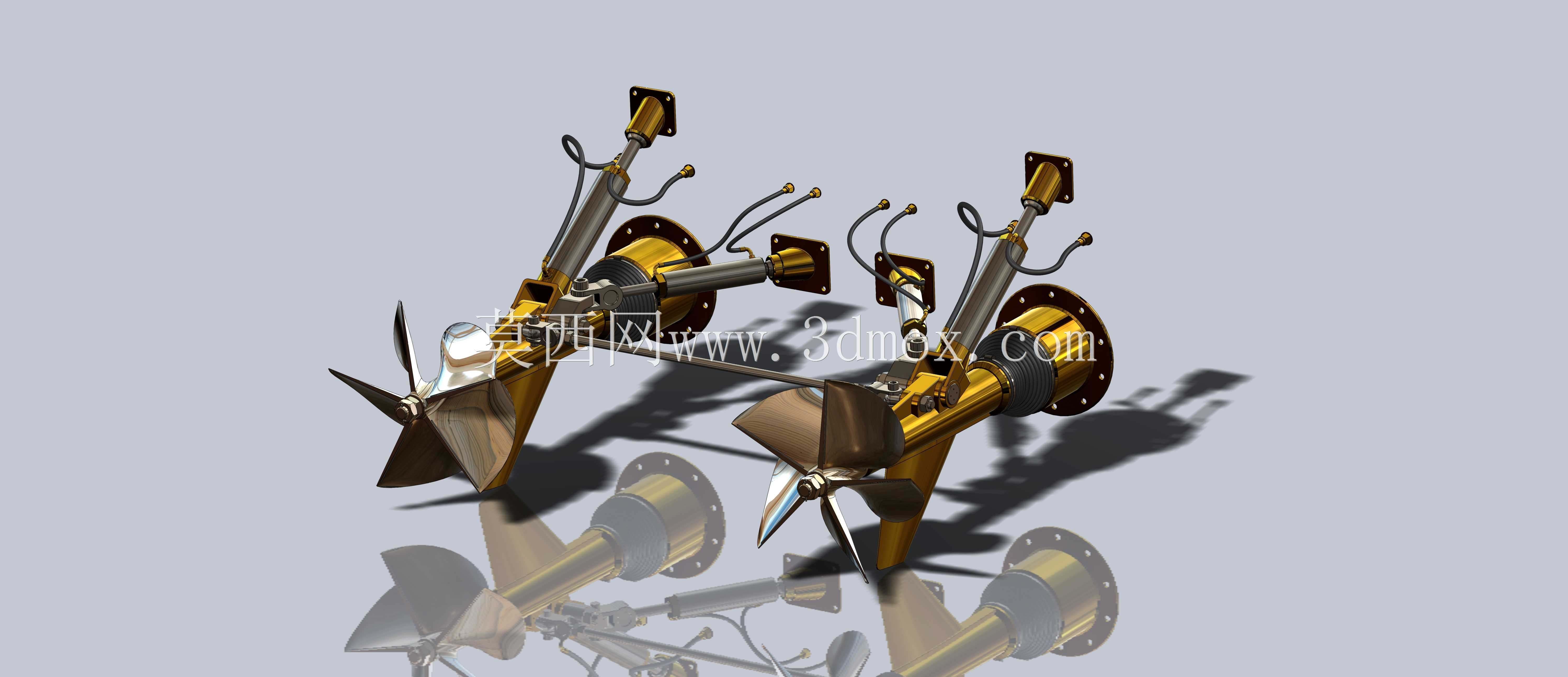

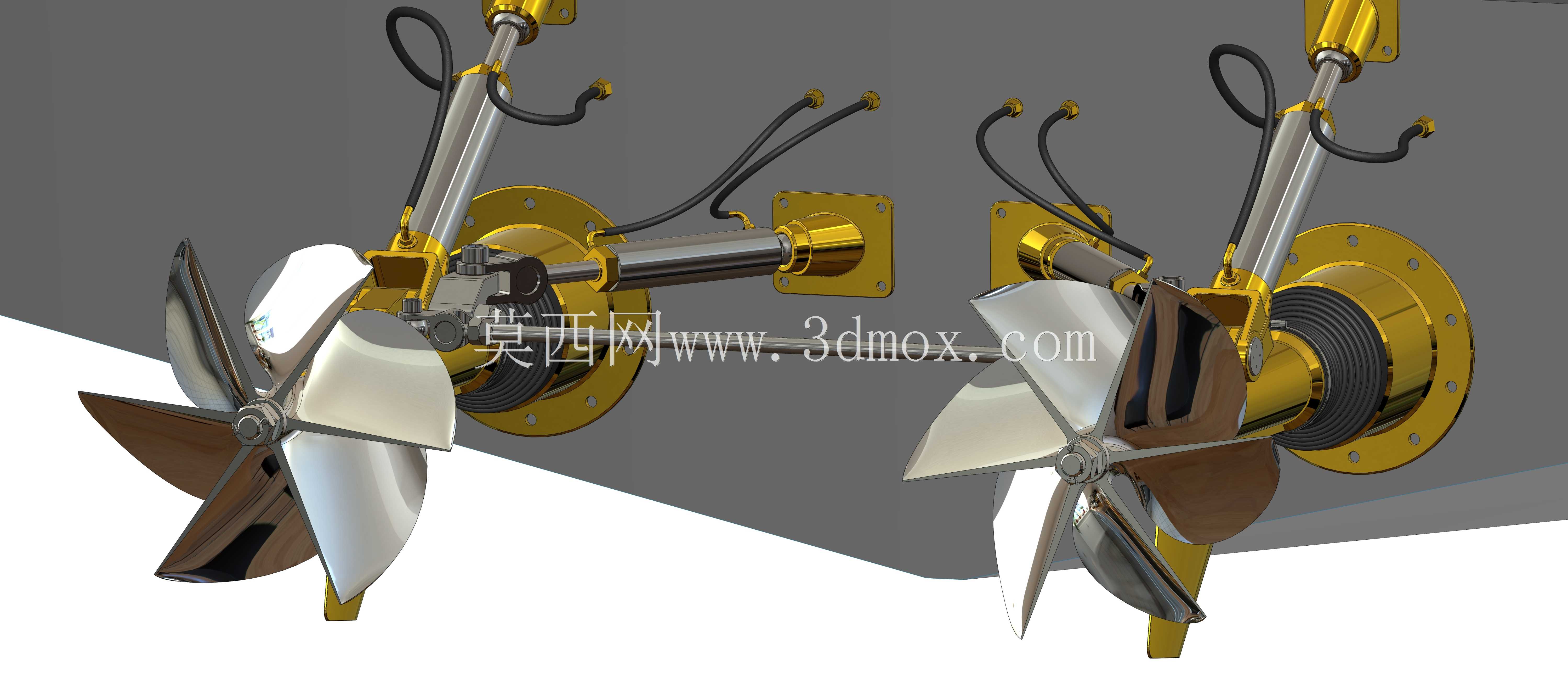

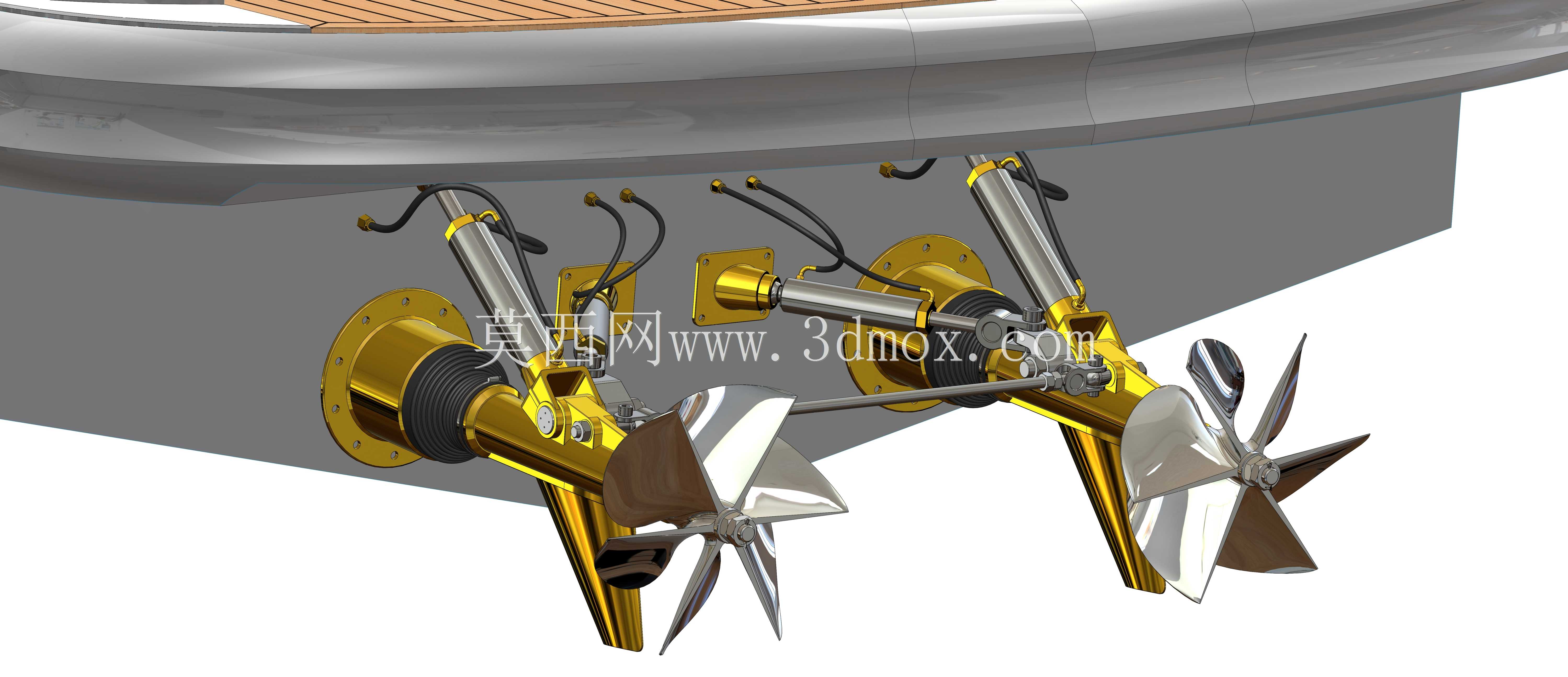

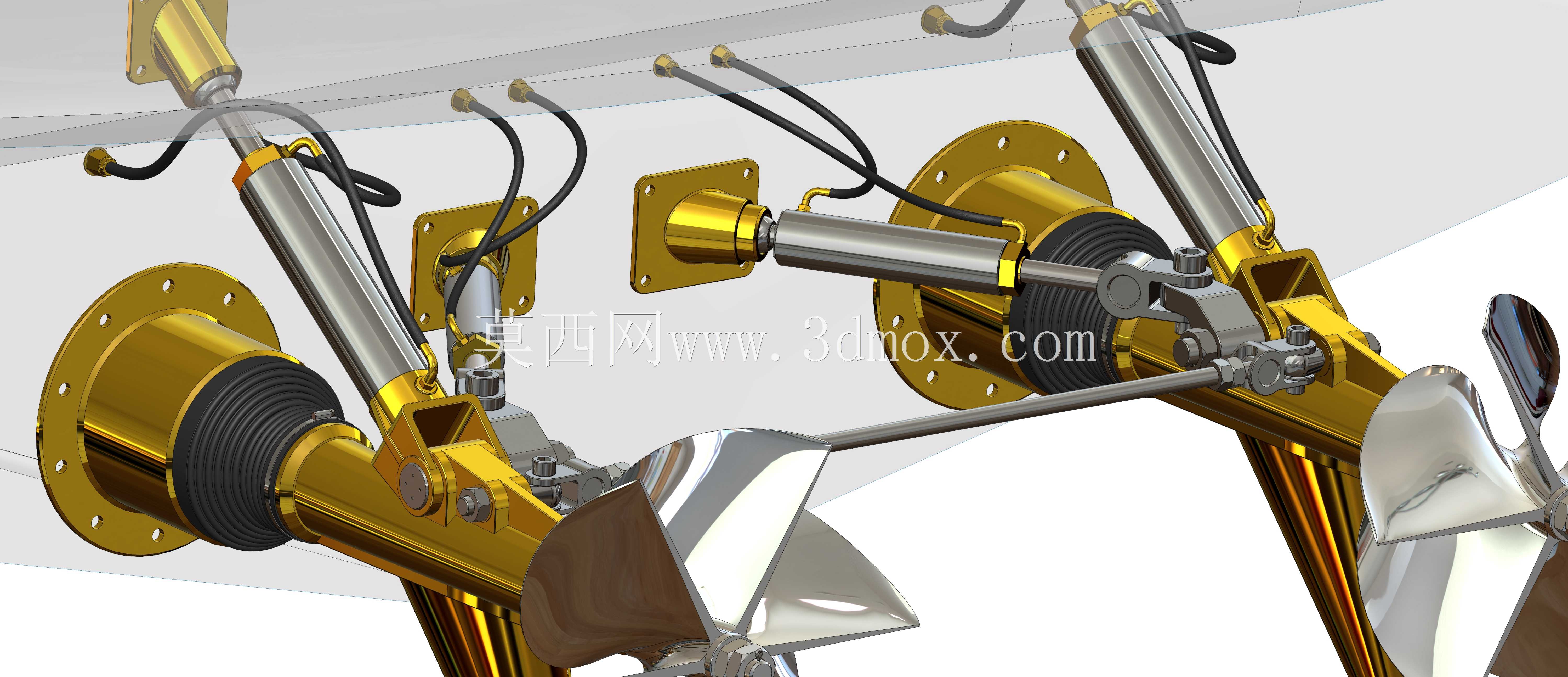

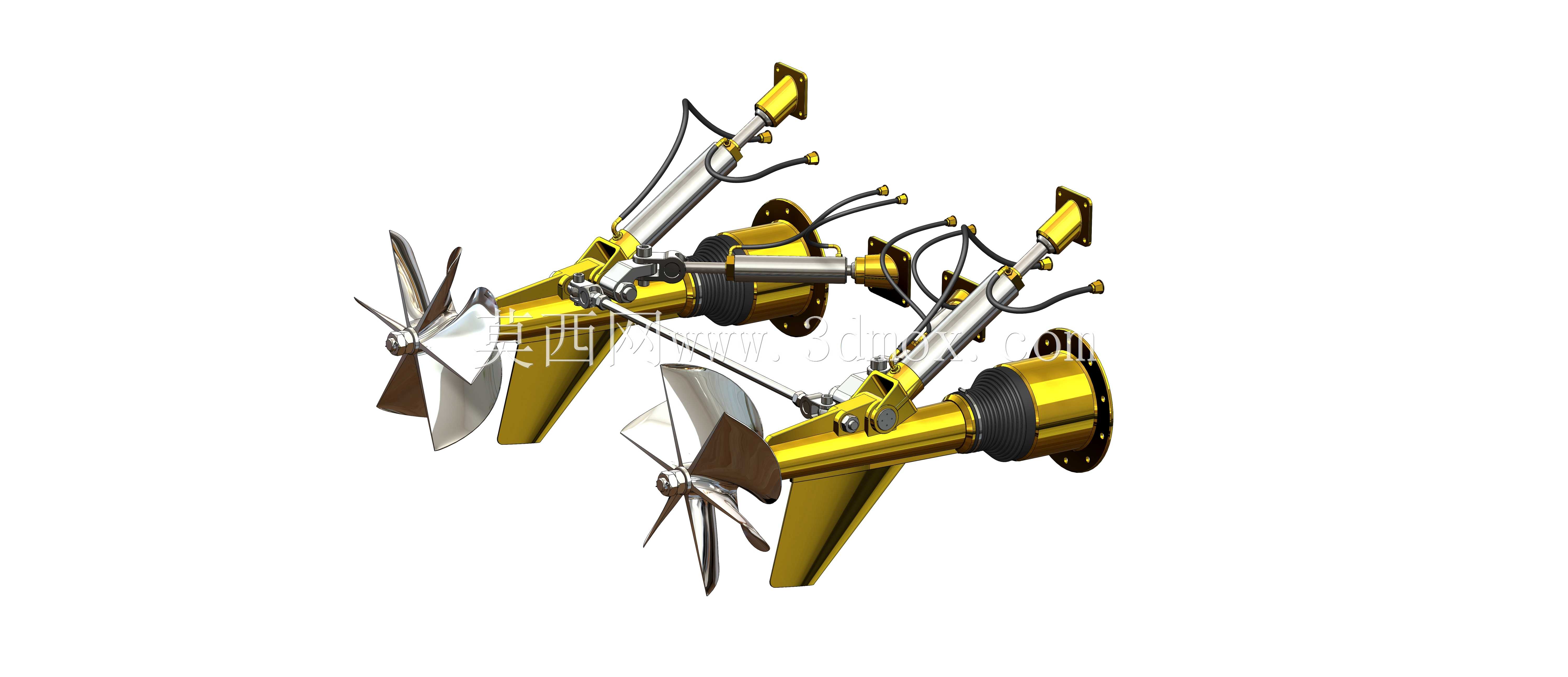

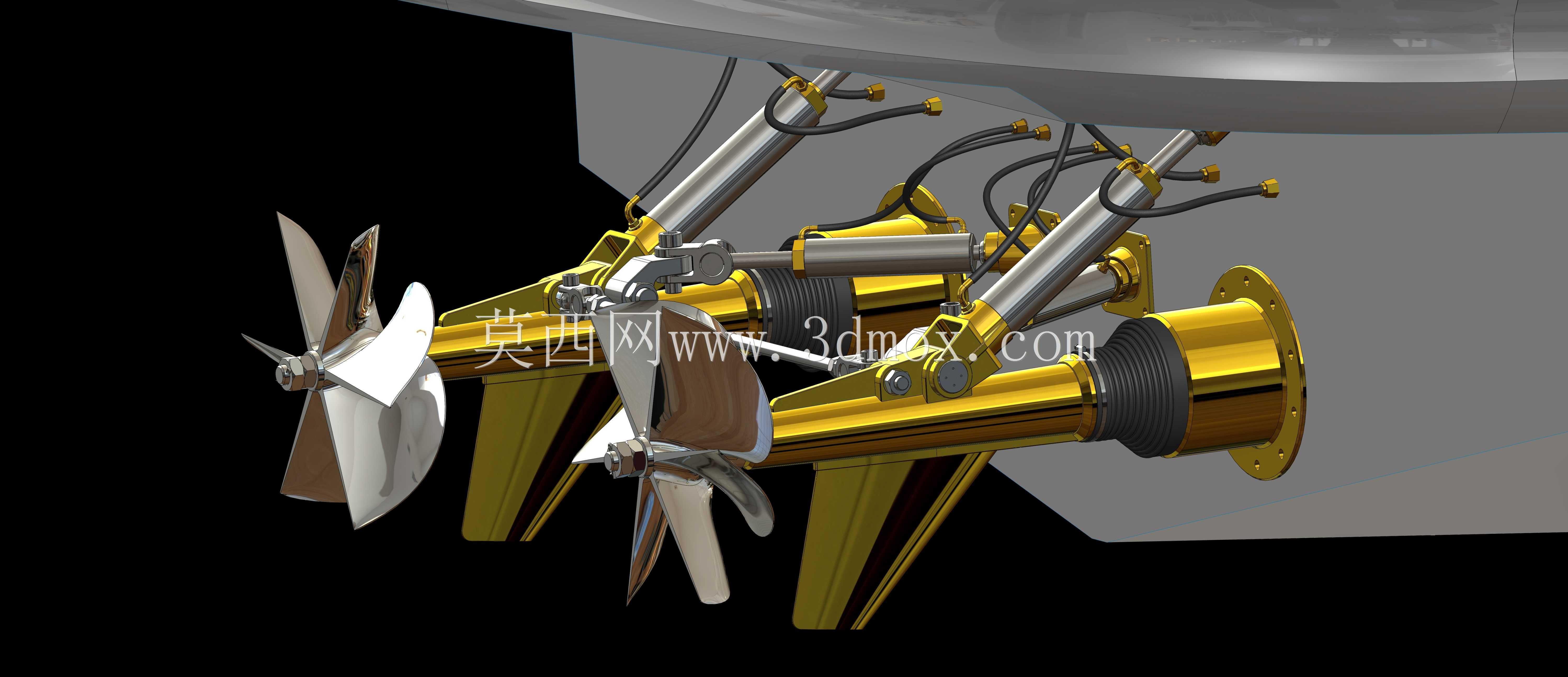

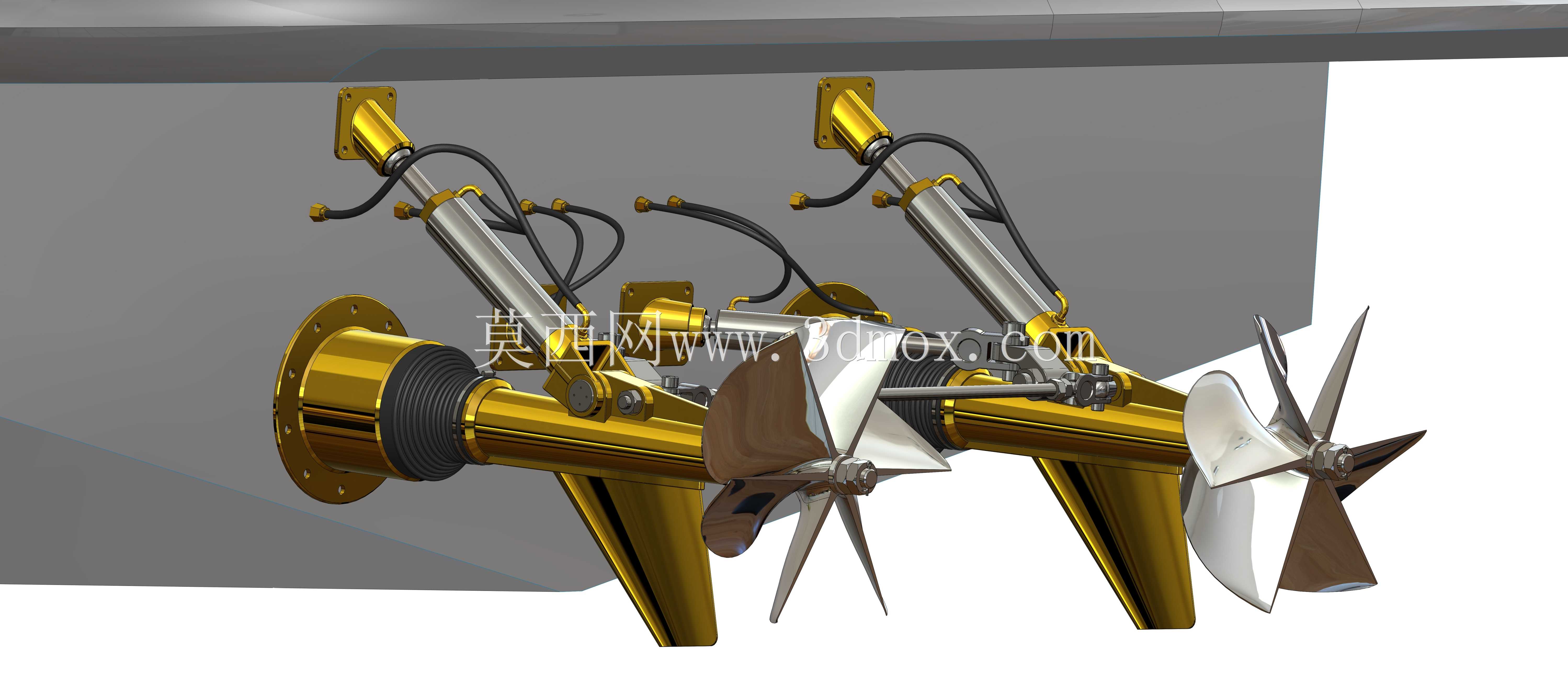

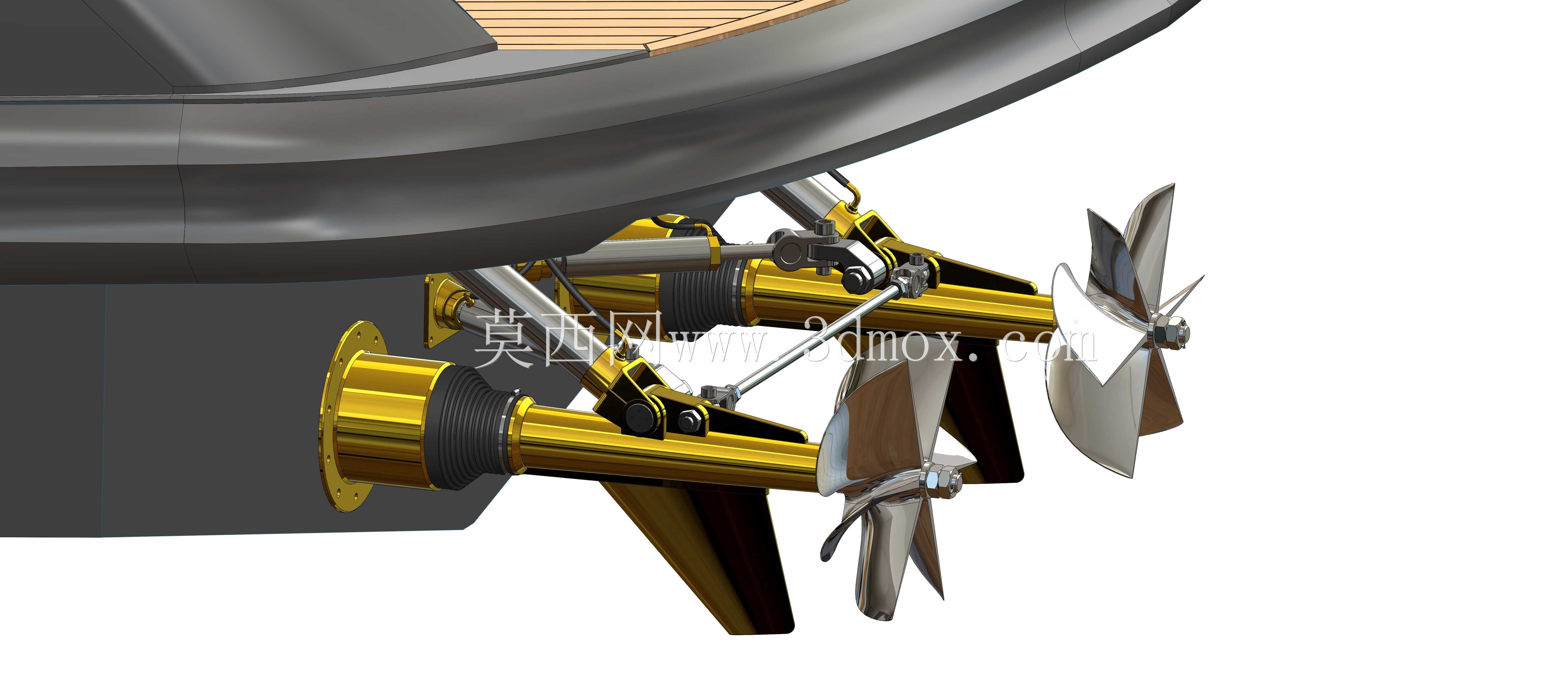

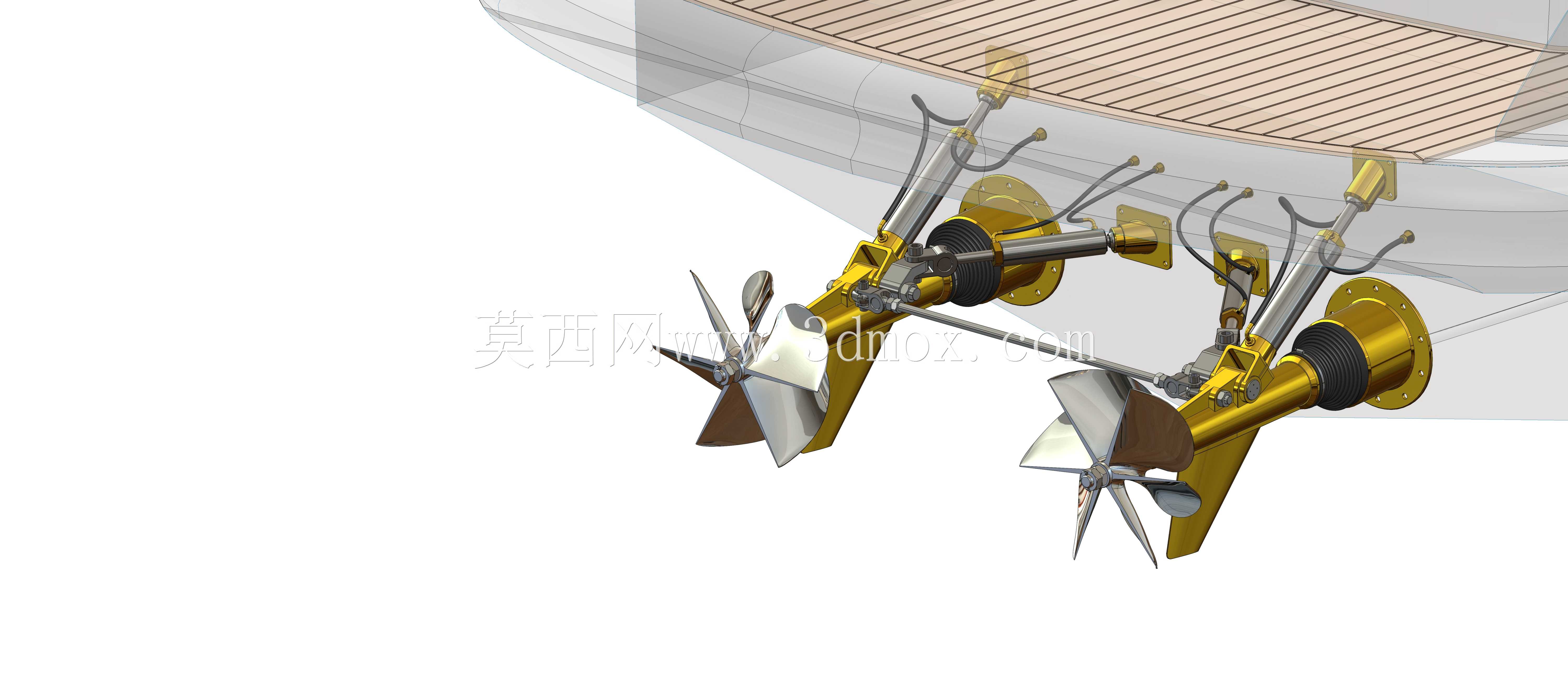

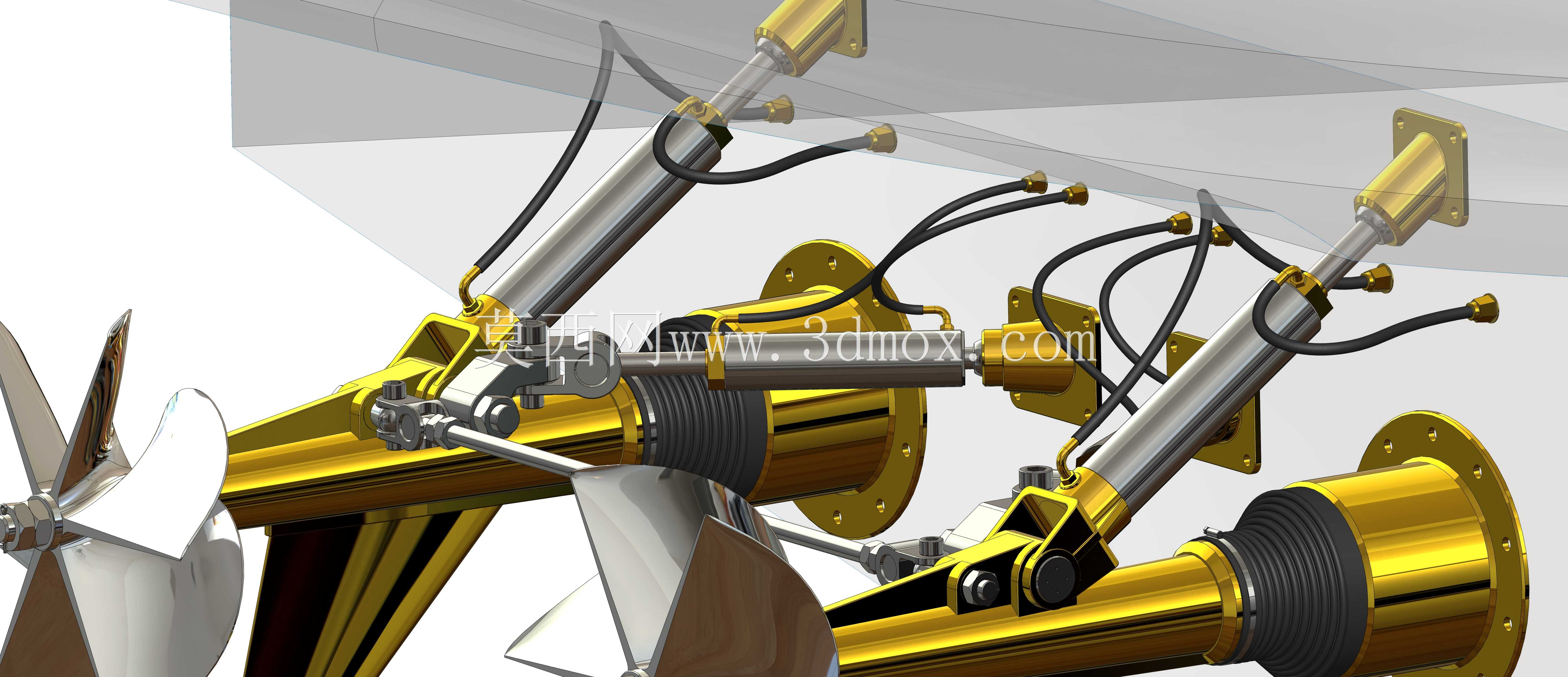

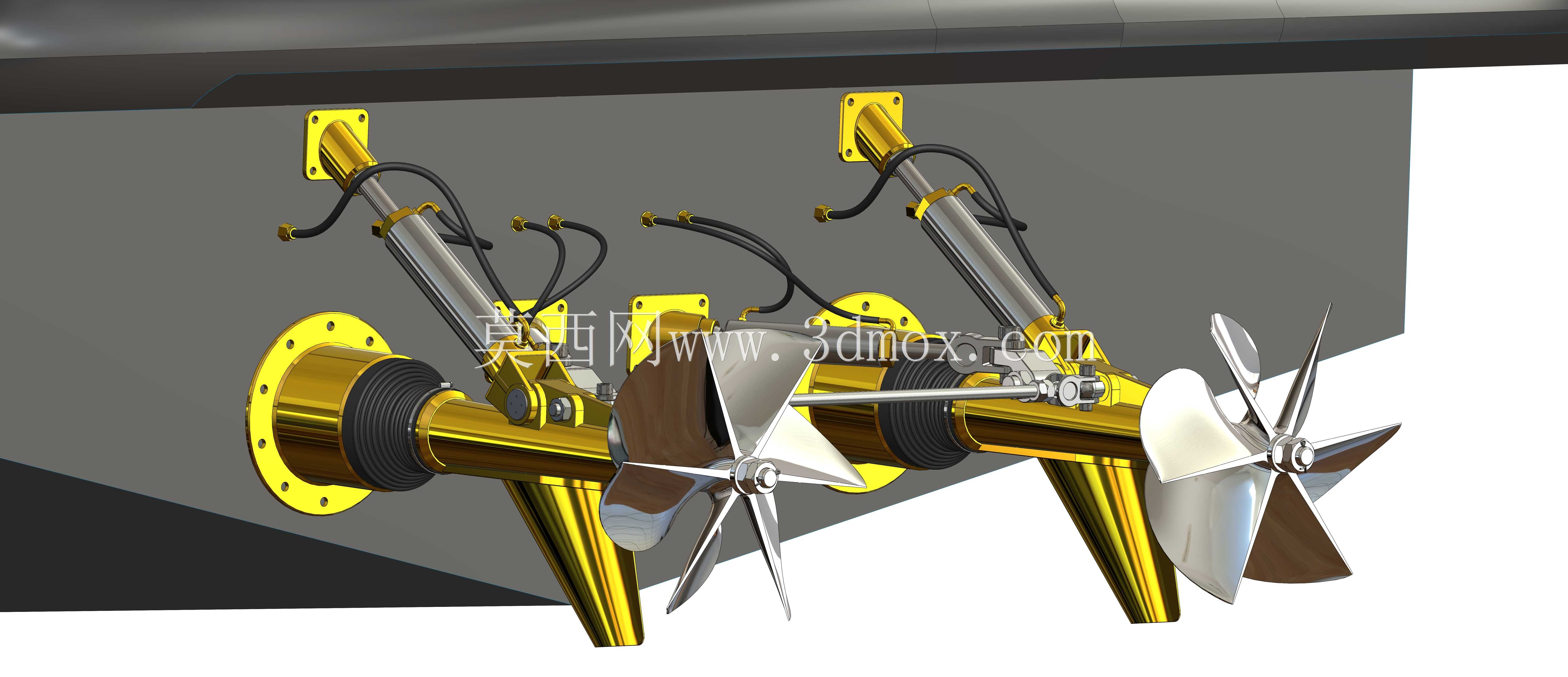

该推进装置主要应用于中小型游艇、高速作业艇等船舶的艉部外装场景，作为船舶核心动力输出终端，承担着将主机传递的扭矩转化为船舶航行推力的核心作用，相比传统内置轴系螺旋桨，该表面驱动形式可在船舶高速航行时让螺旋桨部分桨叶露出水面，大幅降低桨叶旋转带来的水阻，同时减少航行过程中的空泡效应，既能够提升船舶的最高航速，也能降低动力传输过程中的能量损耗，适配追求高速航行性能的休闲游艇、公务巡逻艇等船型使用。整套装置采用外露式安装布局，整体集成了动力输入轴段、万向调节机构、桨叶固定座、五叶表面驱动螺旋桨以及配套的液压转向联动结构，在设计过程中充分考虑了船舶航行时的受力特性，桨叶采用大侧斜曲面构型，每一片桨叶的曲面弧度都经过流体力学优化，在半浸水的工作状态下依然能够保持稳定的推力输出，同时降低桨叶击水产生的振动与噪音。装置的安装基座预留了与船体艉板贴合的固定法兰面，安装时无需在船体底部开设大面积轴系通孔，仅需在艉板对应位置开设动力输入轴的过孔即可完成固定，大幅降低了船体改装或建造过程中的密封施工难度，也减少了长期使用过程中轴系渗漏的风险。装置的转向调节结构可带动整套推进单元绕垂直轴做一定角度的偏转，无需额外设置独立舵叶即可实现船舶的航向控制，同时配套的倾角调节结构可根据船舶的载重状态、航行工况调整螺旋桨的浸水深度，在浅水区域航行时可将螺旋桨抬升，避免桨叶触碰水底礁石或障碍物，提升船舶的复杂水域通行能力。整套结构的传动路径经过优化，动力从船内主机输出后通过万向传动轴传递至桨叶轮毂，传动过程中可适应船体航行时的形变与振动，避免刚性连接带来的轴系应力集中问题，外露的结构布局也让日常检修维护更加便捷，无需进入船底舱室即可完成桨叶检查、密封件更换等常规维保操作，适配民用船舶的日常使用维护需求。
