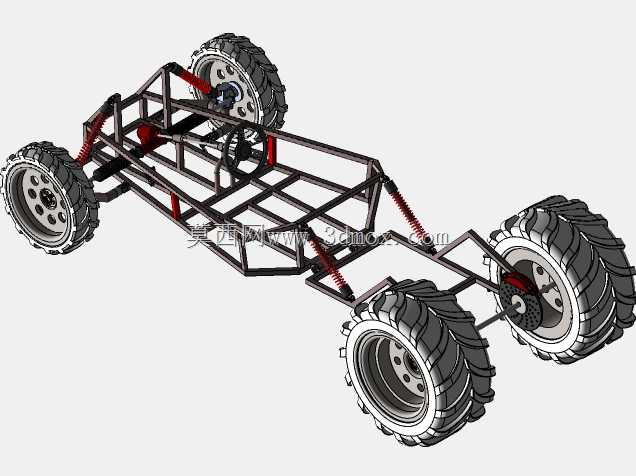

钢管桁架结构越野卡丁车底盘总成

该卡丁车底盘总成主要面向户外休闲越野、场地竞技体验、青少年车辆工程教学实践等场景，可作为小型越野娱乐车辆的核心承载与行走基体，适配非铺装土路、砂石场地、林间小径等复杂低附着路面的行驶需求，能够为驾乘人员提供稳定的承载基础与可靠的行走支撑，也可作为车辆工程专业学生拆解学习底盘构造、悬架匹配、转向传动逻辑的实物教学载体。整体采用开放式钢管桁架式车架结构，主承力杆件选用高强度合金钢管通过焊接拼接成型，桁架结构通过多组三角形稳定构型分散行驶过程中产生的冲击载荷，在保证整体结构抗扭、抗弯强度的前提下，尽可能降低底盘整体自重，车架预留了动力单元、座椅、转向操纵机构、制动系统的安装点位，各安装位的同轴度、平面度公差经过匹配校核，可直接适配常规小型内燃动力单元或轮毂电机动力方案的装配需求。行走系统匹配大颗粒深花纹越野轮胎，胎块高度与排布经过针对性设计，可在松软砂石、泥泞路面获得足够的接地抓地力，轮辋采用多螺栓固定结构，保证高速行驶与冲击工况下的连接可靠性；悬架系统采用螺旋弹簧搭配筒式液压减震器的独立悬架配置，前后减震器均根据越野场景的冲击行程做了加长设计，可有效吸收路面颠簸产生的竖向冲击，降低车架受到的瞬时载荷，同时悬架摆臂的铰接点位经过运动学校核，保证车轮上下跳动过程中定位参数处于合理区间，避免行驶过程中出现轮胎异常磨损、转向回正力异常的问题。转向系统采用齿轮齿条式转向结构，方向盘安装位与转向器之间通过转向传动轴连接，转向传动比经过适配调校，兼顾低速转向的轻便性与高速行驶的方向稳定性，制动系统预留了盘式制动器的安装接口，可直接适配液压盘刹组件的装配，保证复杂路况下的制动可靠性。整体底盘的安装边界充分考虑了小型娱乐车辆的通过性需求，最小离地间隙满足越野场景的障碍物通过要求，轮距与轴距参数经过重心匹配校核，可避免大角度转向、坡面行驶时出现侧翻风险，车架上部预留的外覆盖件安装点位，可根据使用需求加装塑料或玻璃钢材质的外观覆盖件，兼顾结构实用性与外观拓展性。
