球头铰接式重载液压油缸结构设计

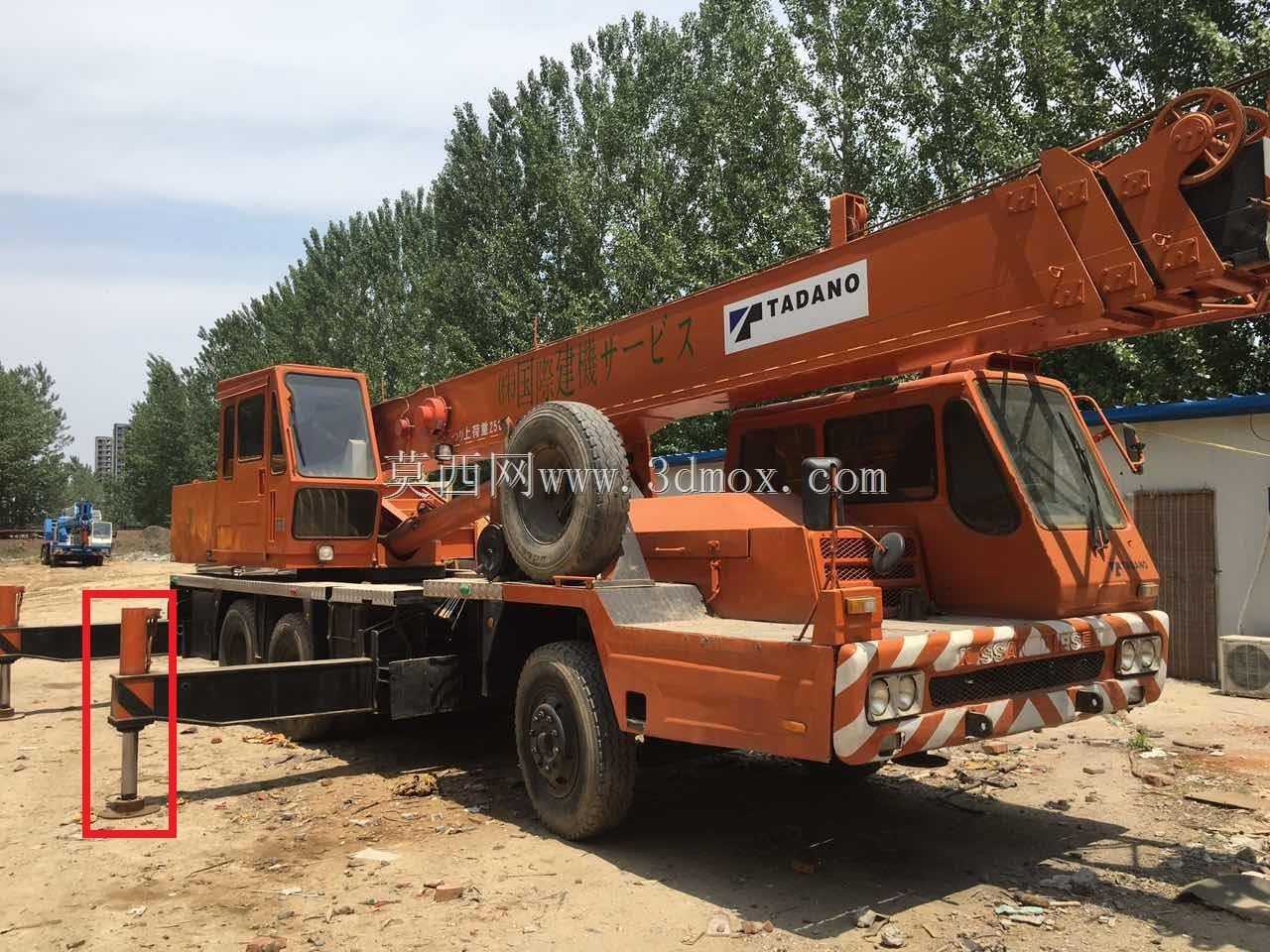

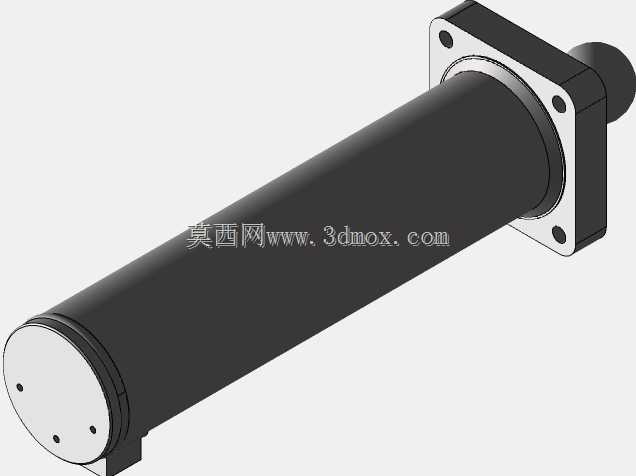

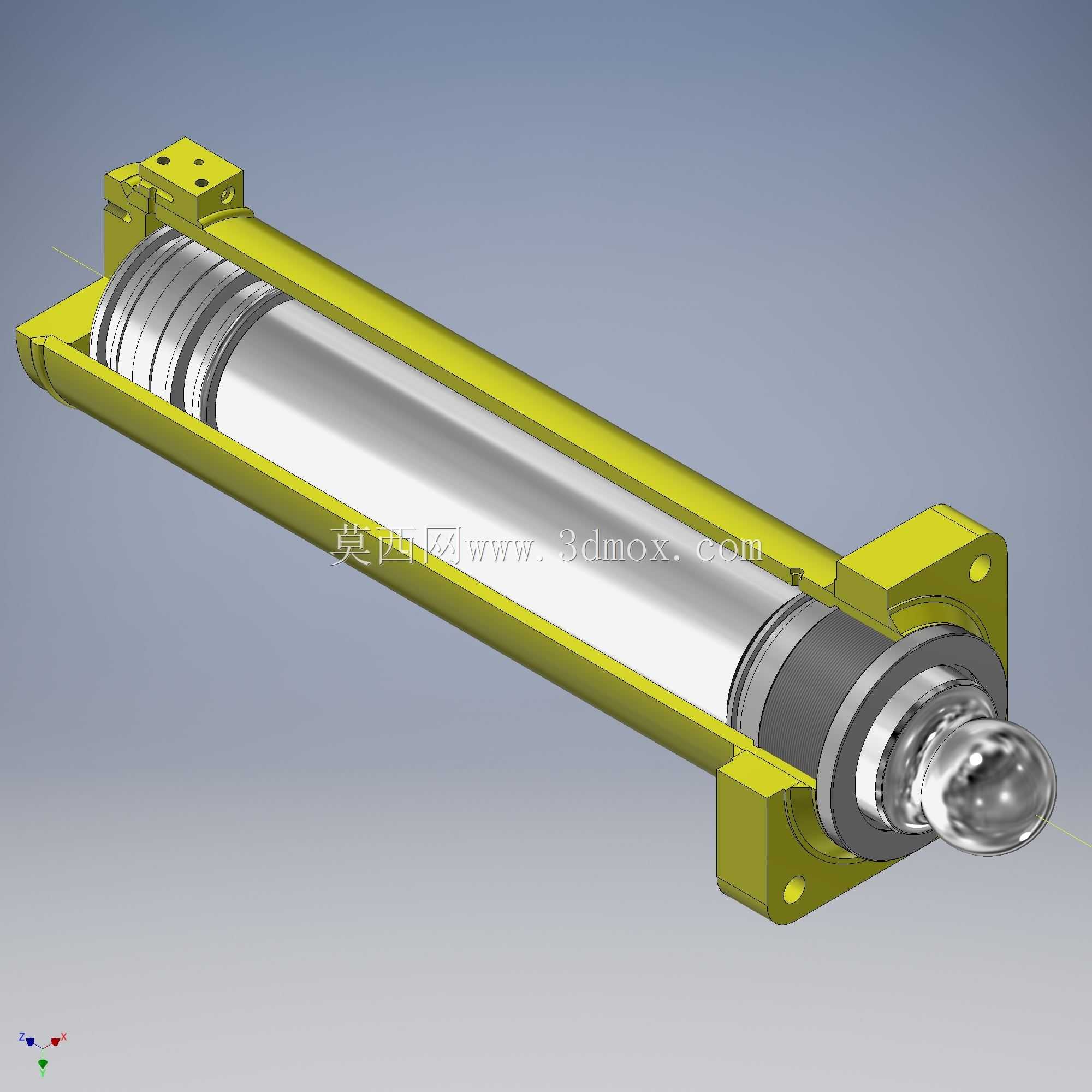

这款球头铰接式重载液压油缸，主要面向重型起重作业、工程机械举升、重型工装夹紧、大型设备姿态调整等重载直线驱动场景，可适配起重设备变幅、重型工装压装、工程车辆支腿支撑、大型构件位移调整等实际工况，能够将液压系统的压力能稳定转换为直线往复运动的机械能，为作业端提供平稳可控的大推力输出。从功能特性来看，该油缸采用双耳环配合球头杆端的铰接安装结构，可补偿安装过程中产生的同轴度偏差，同时能够承受作业过程中产生的径向偏载，避免活塞杆受侧向力导致的密封件偏磨、杆体拉伤问题，有效提升恶劣工况下的使用寿命；缸体外部设置的一体式安装支座，可直接与设备机架通过螺栓紧固连接，无需额外设计过渡安装支架，降低主机的配套设计成本；缸筒内部采用多级密封组合结构，包含主承压密封、防尘密封、导向支撑环，可在高压往复运动中保持可靠的密封性能，减少液压油内泄外漏问题，同时导向支撑环可对活塞杆形成稳定的径向支撑，降低杆体运动过程中的颤动，提升伸缩动作的平稳性。在设计思路上，这款油缸优先考虑重载工况下的结构强度与抗偏载能力，缸筒采用厚壁无缝结构设计，端盖与缸筒采用法兰式螺栓连接，相比螺纹连接可承受更高的工作压力，同时便于后期拆解维护密封件；活塞杆表面做硬化处理，提升耐磨与抗锈蚀能力，适配户外、多粉尘等复杂作业环境；球头端的连接结构可在一定角度范围内自由摆动，适配主机作业过程中连接端的角度变化，避免刚性连接带来的结构应力集中。从安装边界来看，该油缸的安装支座设置有标准螺栓过孔，孔位间距与安装面平面度符合重型液压元件的通用安装规范，球头杆端可配套对应的铰接球座实现快速连接，缸体整体外形为长圆柱加侧边安装座结构，伸缩过程中无外凸干涉结构，可在紧凑的设备安装空间内布置，缩回状态下整体长度适配多数重载起重、举升设备的安装空间要求，伸出行程可满足常规重载作业的位移需求，作业过程中推力输出平稳，可通过控制液压油流量精准调节伸缩速度，适配不同作业节奏的负载驱动需求。
