手动液压式D40管径金属管材弯管设备

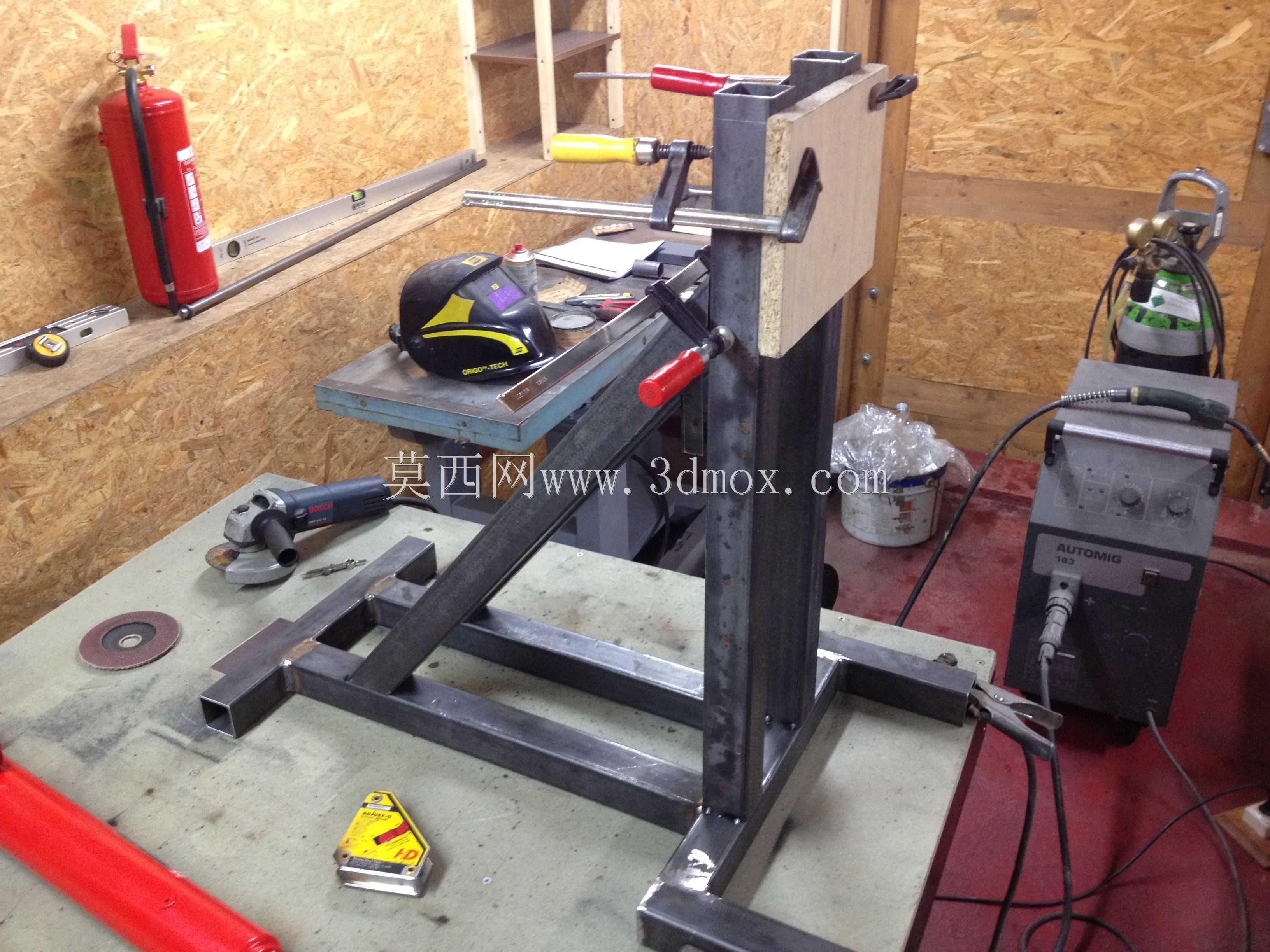

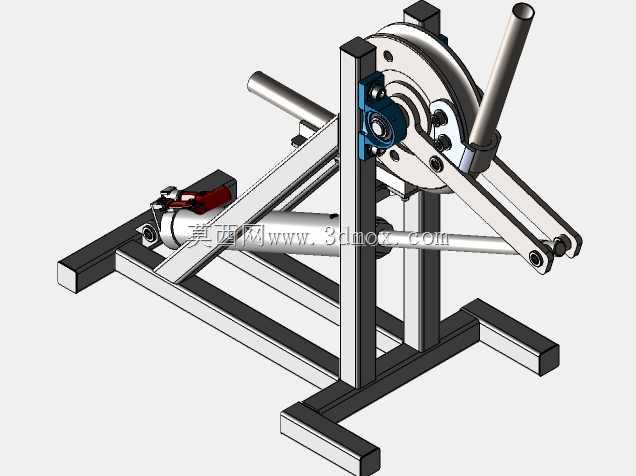

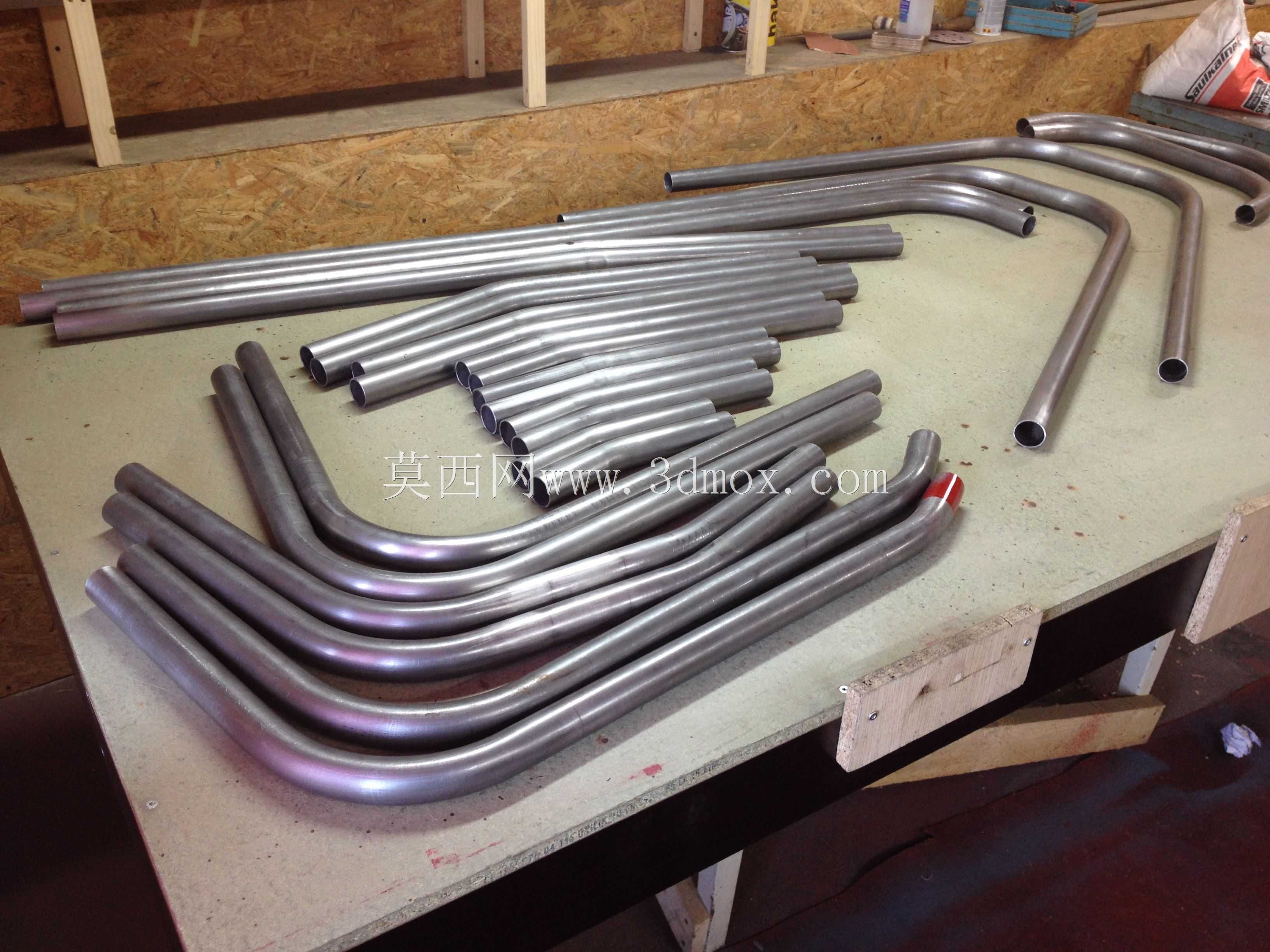

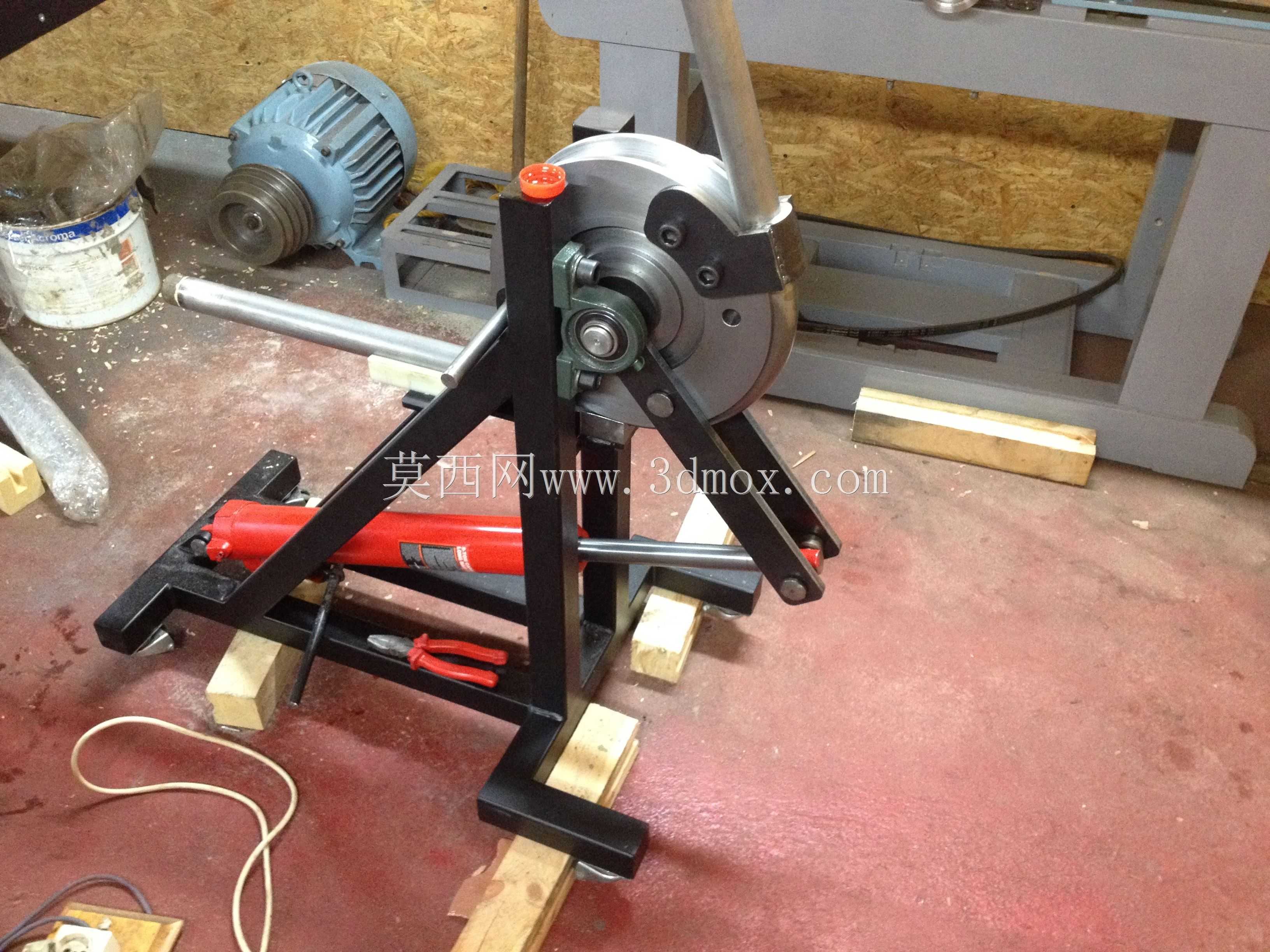

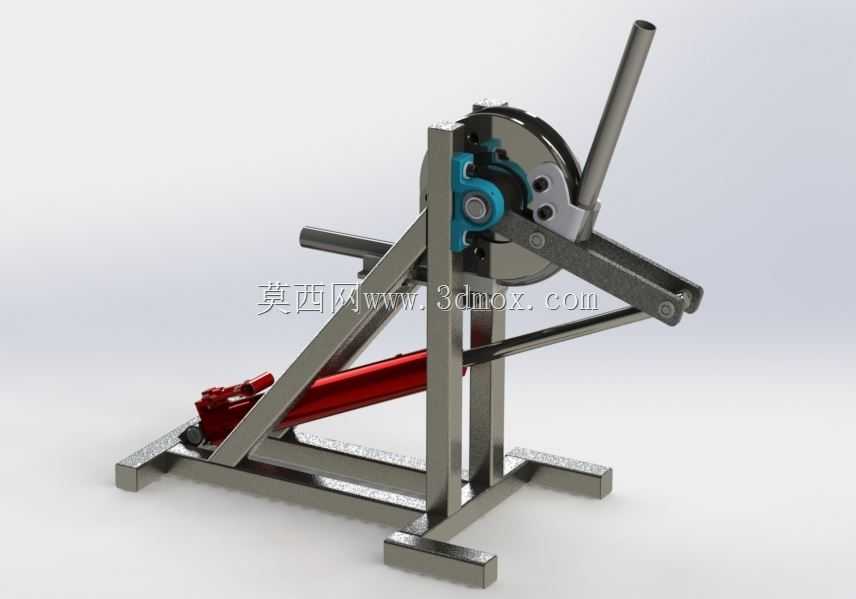

这款弯管设备主要面向小型金属加工场景、现场管路施工作业、五金维修工坊以及小型管材加工门店使用，可适配外径40mm的常规金属圆管弯曲作业，覆盖日常给排水管路搭建、小型金属框架制作、农用机具管路改装、户外护栏弯制等常见作业需求，无需外接动力源即可完成操作，尤其适合无电力供应的野外作业场景、空间受限的车间角落作业，以及小批量多规格的定制化弯管需求，避免大型弯管设备挪动不便、开机成本高的问题。设备整体采用框架式焊接结构作为承载主体，底部采用横向方钢作为支撑脚，可直接放置在平整地面使用，无需额外打膨胀螺栓固定安装，支撑脚跨度经过受力校核，在最大弯管力矩作用下不会出现侧翻、翘边问题，整体占地面积不足0.5平方米，可随意挪动到需要作业的位置，适配流动作业、临时加工的使用需求。设备的核心弯曲执行机构采用成型弯模作为管径贴合部件，弯模弧度与40mm管外径完全匹配，弯曲过程中不会出现管材瘪陷、管壁拉伤、弯角起皱的问题，手动操作杆搭配液压助力结构，操作人员仅需施加较小的扳动力即可完成弯管动作，液压部件提供稳定的顶推力，弯曲过程力度均匀可控，可根据作业需求随时停止动作调整弯曲角度，避免一次性弯度过量导致工件报废。设备在设计阶段预留了弯模更换接口，可根据加工需求更换不同管径规格、不同弯曲半径的配套弯模，无需改动主体框架即可适配多种常见规格的金属管材弯曲作业，覆盖更多加工场景。操作端的长力臂手柄经过人机工程校核，操作人员站立作业时无需过度弯腰或抬手即可完成全部操作，长时间作业也不易产生疲劳，液压驱动部件布置在框架斜向支撑位置，既不占用操作空间，也能借助框架结构承受液压反作用力，避免结构件受力变形。设备的所有转动铰接位置都加装了耐磨衬套，长期反复使用也不会出现铰接间隙过大、弯管精度下降的问题，整体结构没有复杂的电控元件，日常仅需对铰接位置定期加注润滑脂、检查液压油液位即可完成维护，故障率极低，适合非专业设备维护人员的普通作业人员使用。弯曲作业时仅需将待加工管材插入弯模定位槽，扳动操作手柄即可逐步完成弯管动作，弯曲角度可通过人工观察配合简易角度标尺控制，无需复杂的参数设置，新手经过简单讲解即可上手操作，无需专业的设备操作培训。
