1000克300吨立式注塑成型设备结构

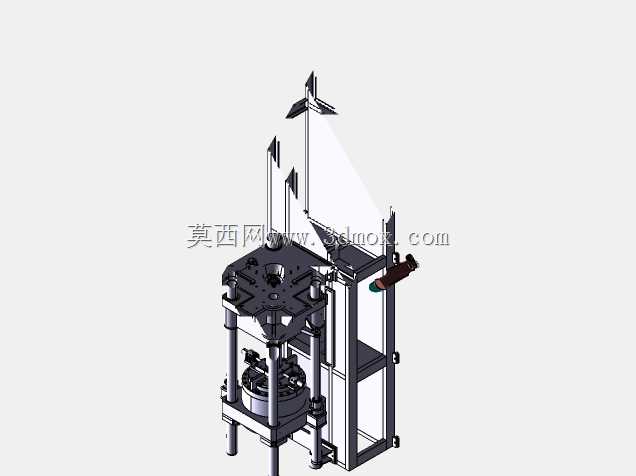

这款立式注塑成型设备主要面向中小型精密塑胶制品的批量生产场景，常见于电子接插件、小型家电结构件、汽配内饰小零件的生产车间，适配需要嵌件一体成型的加工工序，相比卧式注塑机，立式结构的重力落料特性更适合带金属嵌件的注塑作业，能有效避免嵌件偏移错位的问题，在3C电子配件、日用塑胶杂件的生产线上应用广泛。设备核心用途是完成热塑性塑胶原料的加热塑化、高压注射、保压冷却、开模顶出全流程成型作业，单次注射容量对应1000克塑胶原料，锁模力可达300吨，能够覆盖投影面积在合理范围内的多型腔模具生产需求，适配绝大多数中小型塑胶件的成型工艺要求。从功能特性来看，设备采用四柱式立式锁模结构，四根导向立柱均匀分布锁模应力，开模行程沿垂直方向布置，操作工位正对作业人员，上下料操作便捷，嵌件放置定位精度更高；设备集成的液压启闭阀板总成是液压系统的核心控制单元，负责精准调控锁模、射台进退、注射保压各工序的液压油流向与压力输出，保证各动作节点的压力稳定与响应速度，避免出现射胶压力不足、锁模力不均导致的制品飞边、缺胶问题。设计思路上，整机采用模块化布局，下部为锁模机构安装区域，布置动模板、定模板与顶出机构，上部集成射台塑化单元，侧方布置液压阀组与动力站安装位，既缩短了液压管路的排布长度，减少压力损耗，也预留了足够的模具安装与维护操作空间；机架采用方管焊接框架结构，经过时效去应力处理，长期承受锁模交变载荷也不易出现结构变形，保证设备长期运行的精度稳定性。外形尺寸与安装边界方面，设备整体沿垂直方向延伸，占地面积远小于同规格卧式注塑机，对车间层高有一定要求，安装时需要在底部预留液压站与冷却水路的排布空间，设备四周预留不小于800mm的操作维护通道，侧方阀组位置预留检修开口，方便日常维护时拆装液压元件与管路，设备动模板与定模板的安装螺孔按照通用注塑机模架尺寸标准设计，能够适配绝大多数标准规格的注塑模具，不需要额外定制转接板，降低生产换模的成本与时间消耗。
