带手动操控结构的双止回通路阀体设计

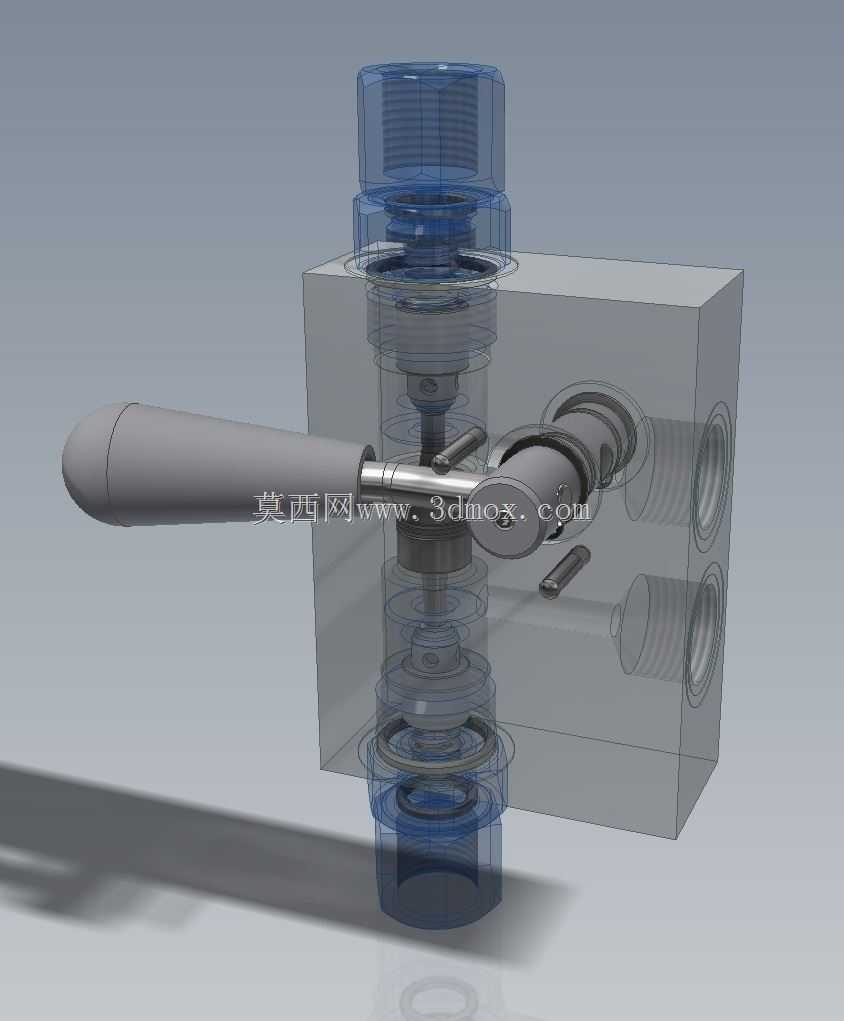

这款双止回通路阀体主要应用在民用供水、工业流体输送、小型液压控制回路等需要双向防回流的管路场景中，核心作用是避免管路内介质因压力波动出现反向倒流，防止下游介质污染上游管路、或是反向压力冲击损坏上游动力设备，相比普通单止回阀，双止回结构具备双重防倒流冗余，哪怕其中一组密封组件出现磨损失效，另一组仍能维持止回功能，大幅提升管路运行的安全系数。从实际功能特性来看，这款阀体集成了手动操控手柄，可在管路检修、介质流向临时切换时手动截断通路，无需额外在管路上加装独立截止阀，有效压缩管路安装空间、减少管路连接节点的泄漏风险；阀体内部的两组止回芯采用同轴对称布局，介质正向流动时，流体压力克服止回芯内置弹簧的预紧力推动阀芯开启，介质可顺畅通过阀体通路，当上游压力下降、或是下游压力异常升高时，弹簧推动阀芯快速复位贴合密封面，立刻截断反向通路，避免介质倒流。在设计思路上，这款阀体采用块式集成主体结构，将两组止回通路、手动操控腔集成在单个阀块内部，减少了多阀体拼接带来的密封隐患，同时将操作手柄设置在阀体侧方，操作时无需伸入管路密集区域，手动扳动即可完成通路启闭，适配狭小安装空间内的操作需求；阀体上下两端采用外螺纹连接接口，侧方预留两组并联管路接口，可同时对接两路独立的下游支路，满足单路进水、双路出水的分流止回需求。从安装边界来看，这款阀体的主体轮廓为方正阀块搭配突出的操作手柄，安装时需预留手柄扳动的转动空间，上下接口的同轴度公差控制在合理范围，可直接对接同规格的标准管路螺纹，安装时无需额外定制转接配件，阀块侧面的接口间距符合常规管路排布规范，可适配标准管接头的安装操作空间，内部密封件采用耐常规水、液压油介质的通用密封材质，可适配多数常规流体输送场景的使用需求，整体结构紧凑，在保证双重止回可靠性的同时，尽可能压缩了阀体的整体占用空间，适合在空间有限的设备内部管路、家装供水支管、小型液压站控制回路中使用。
