大学生方程式赛车三踏板组结构设计

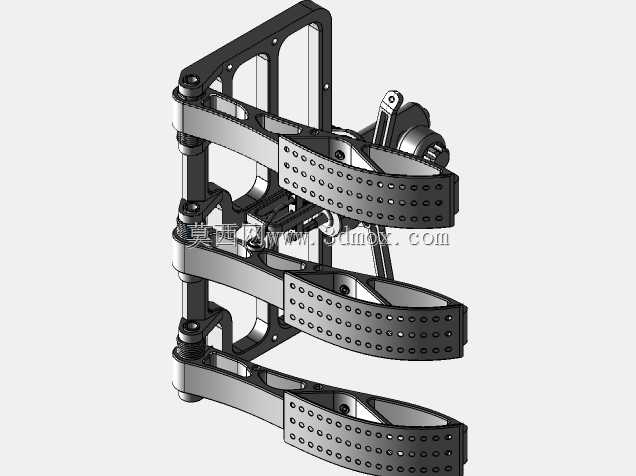

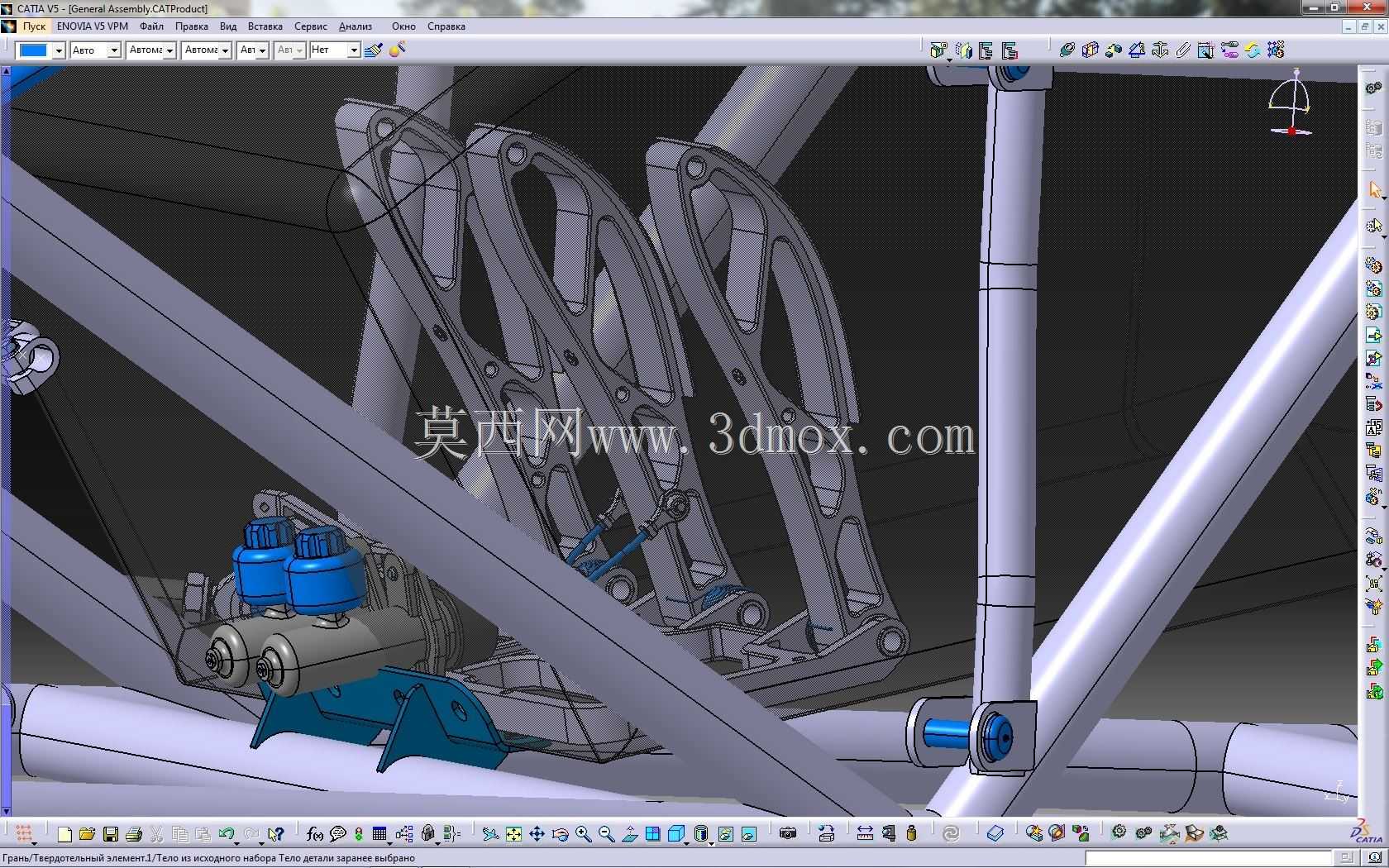

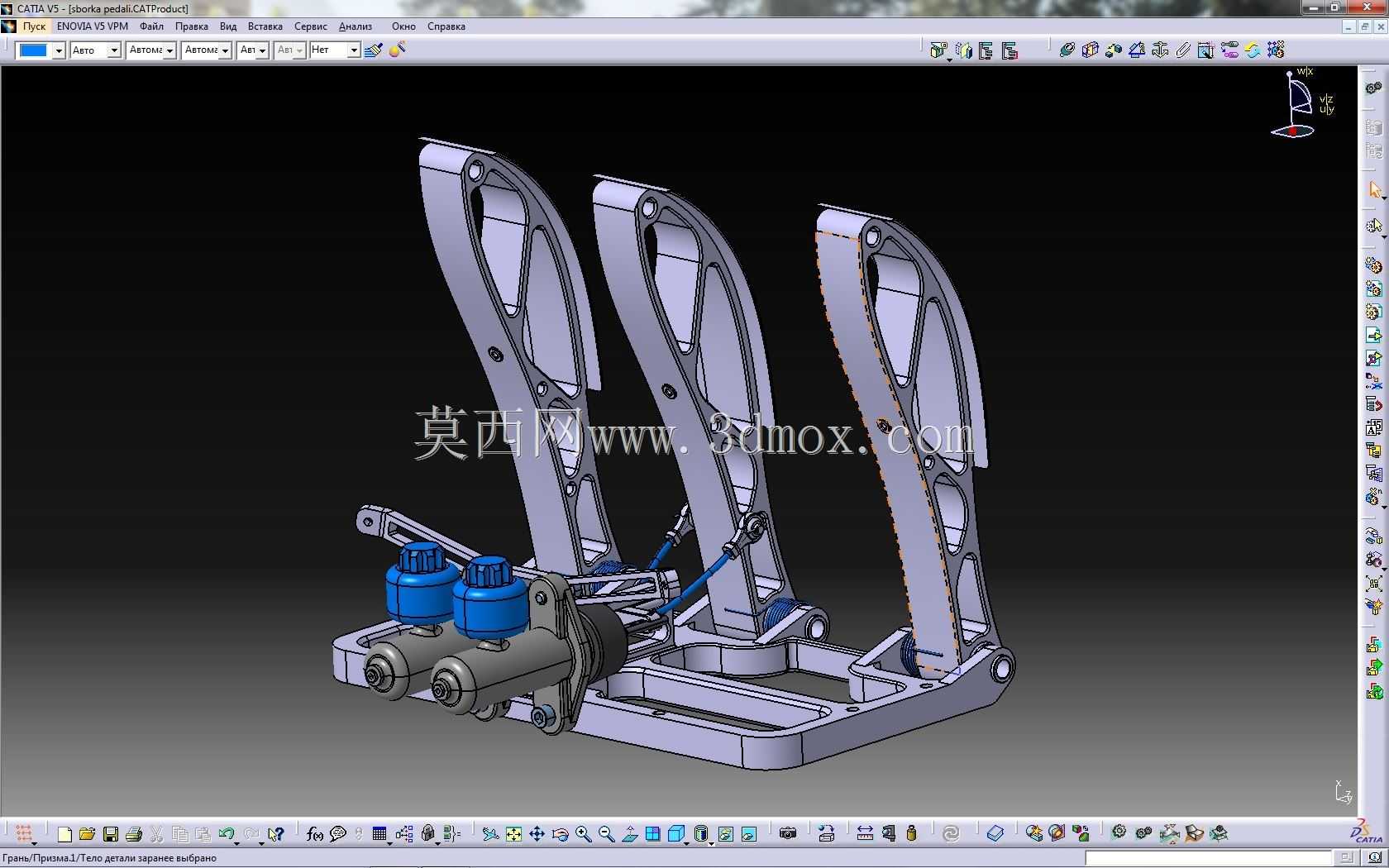

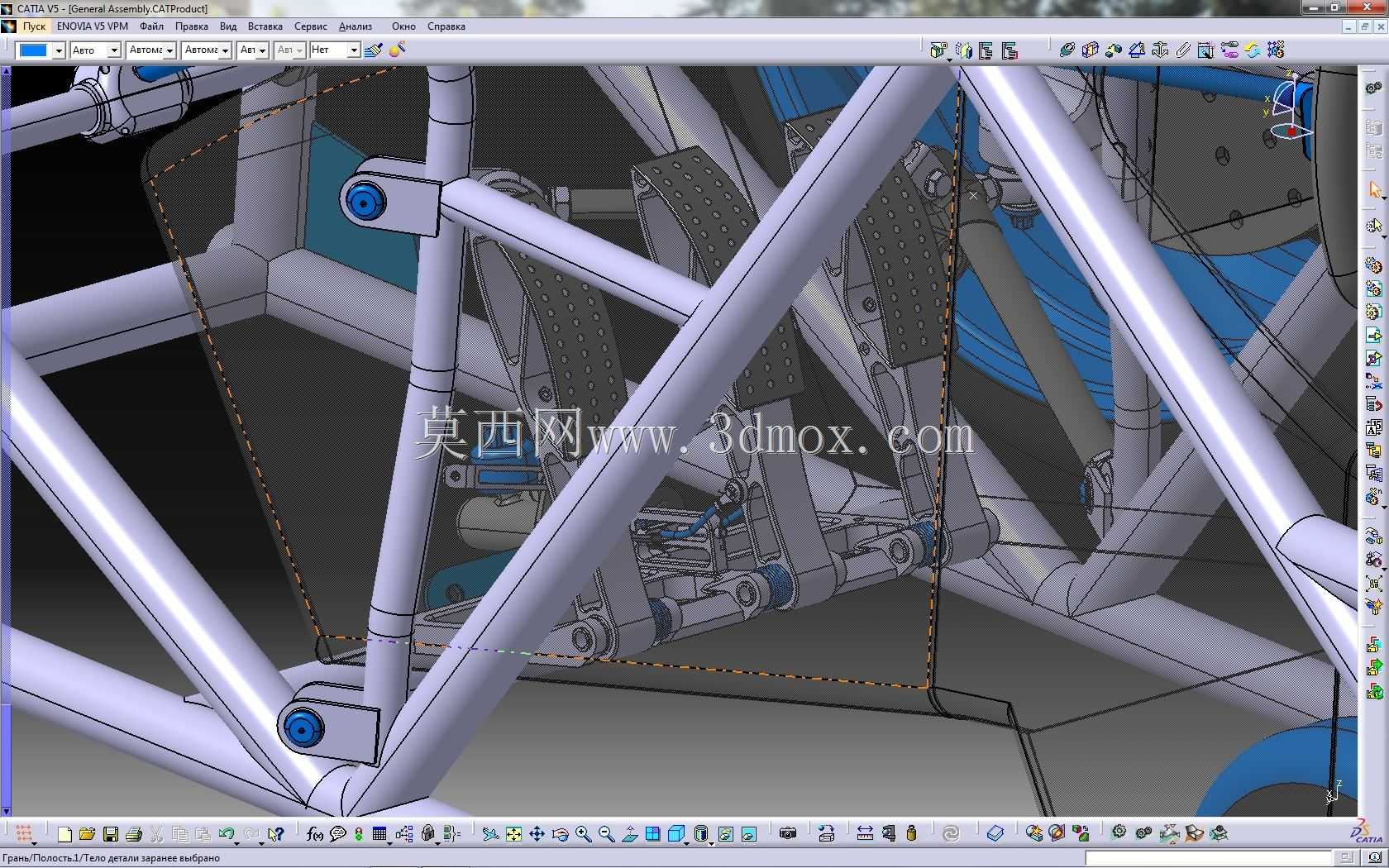

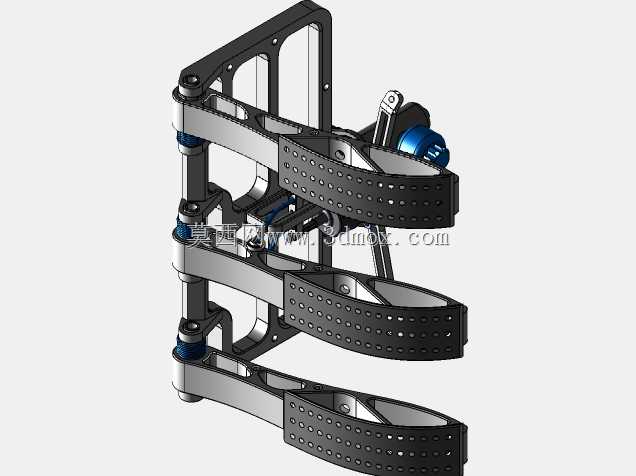

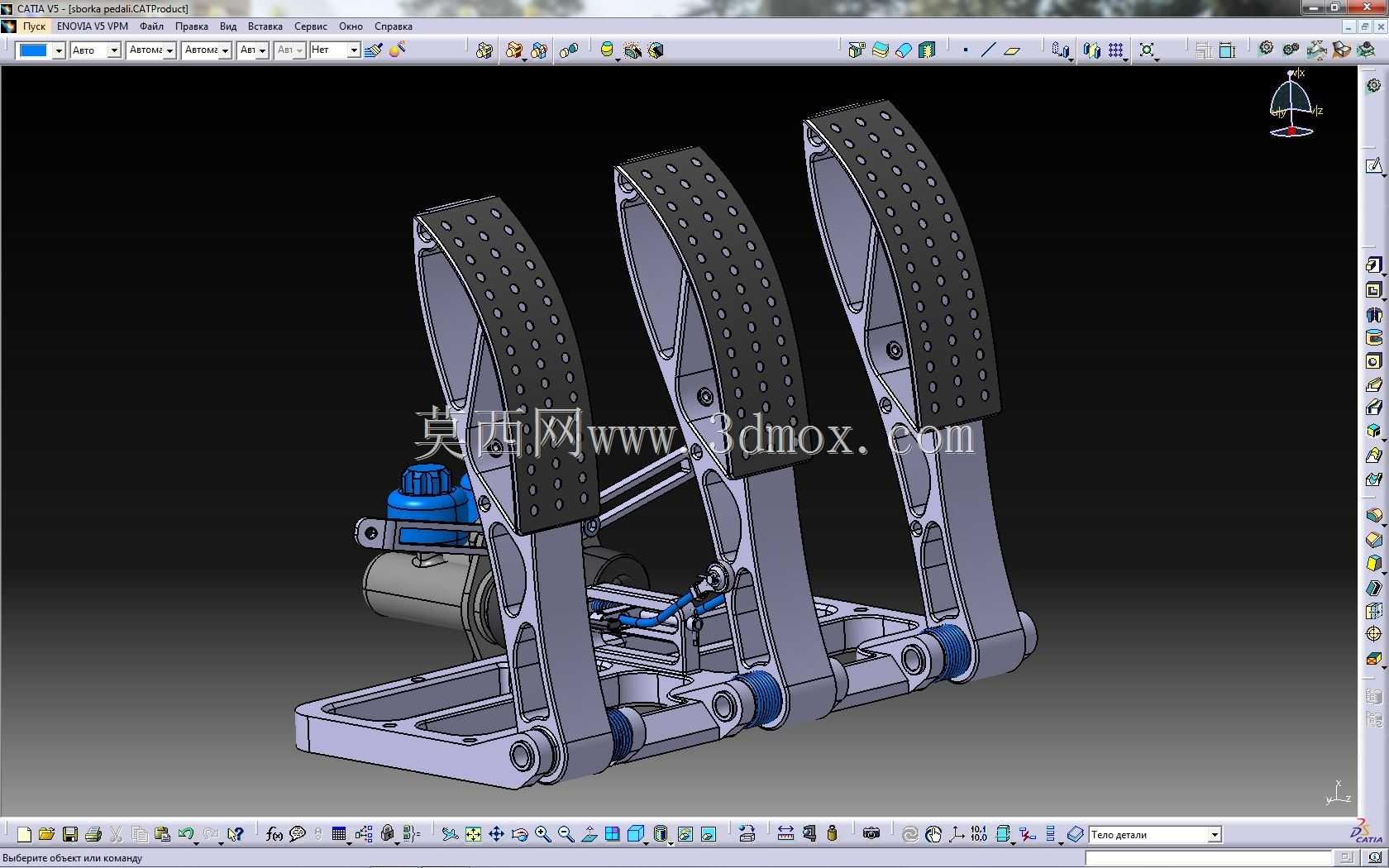

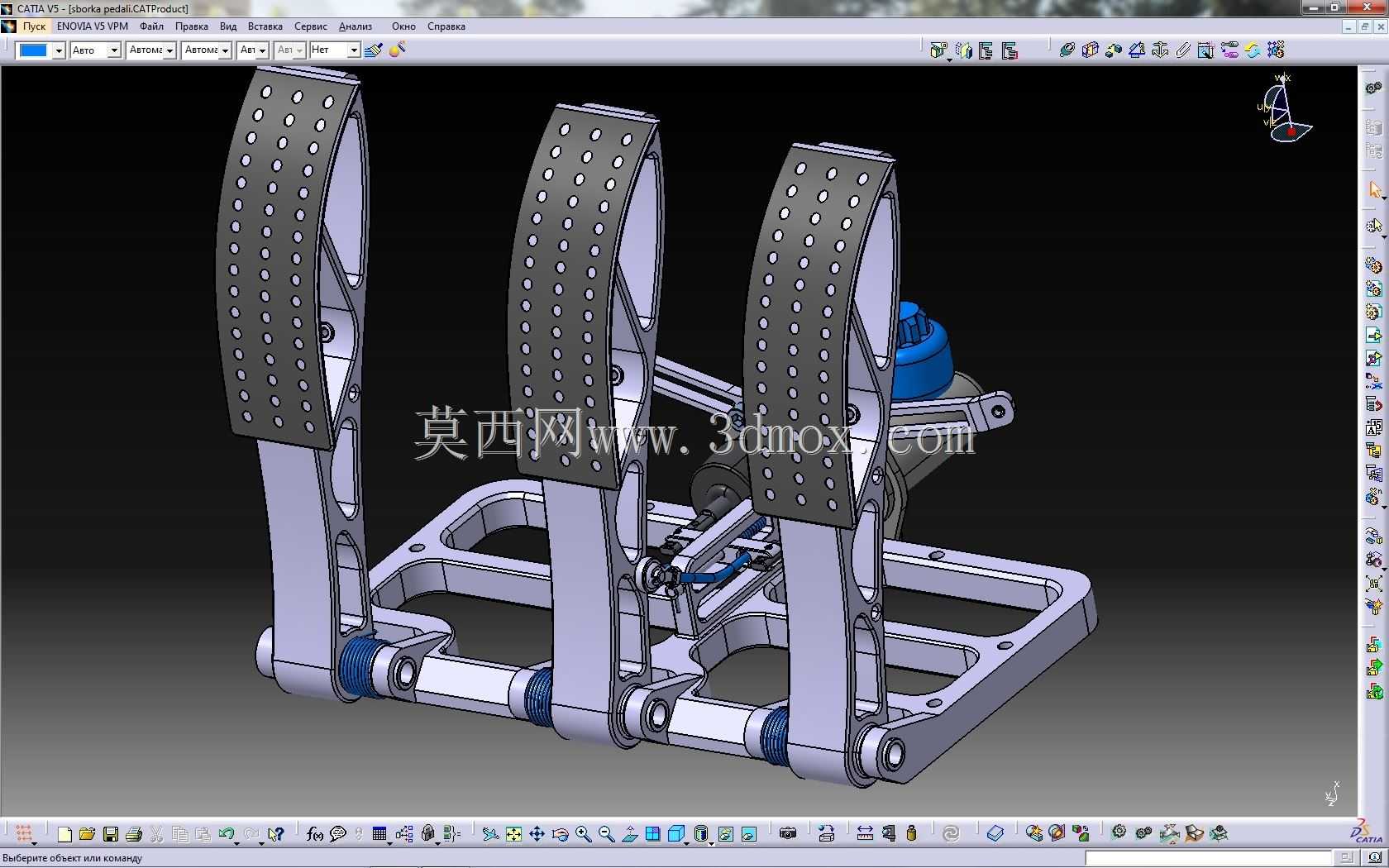

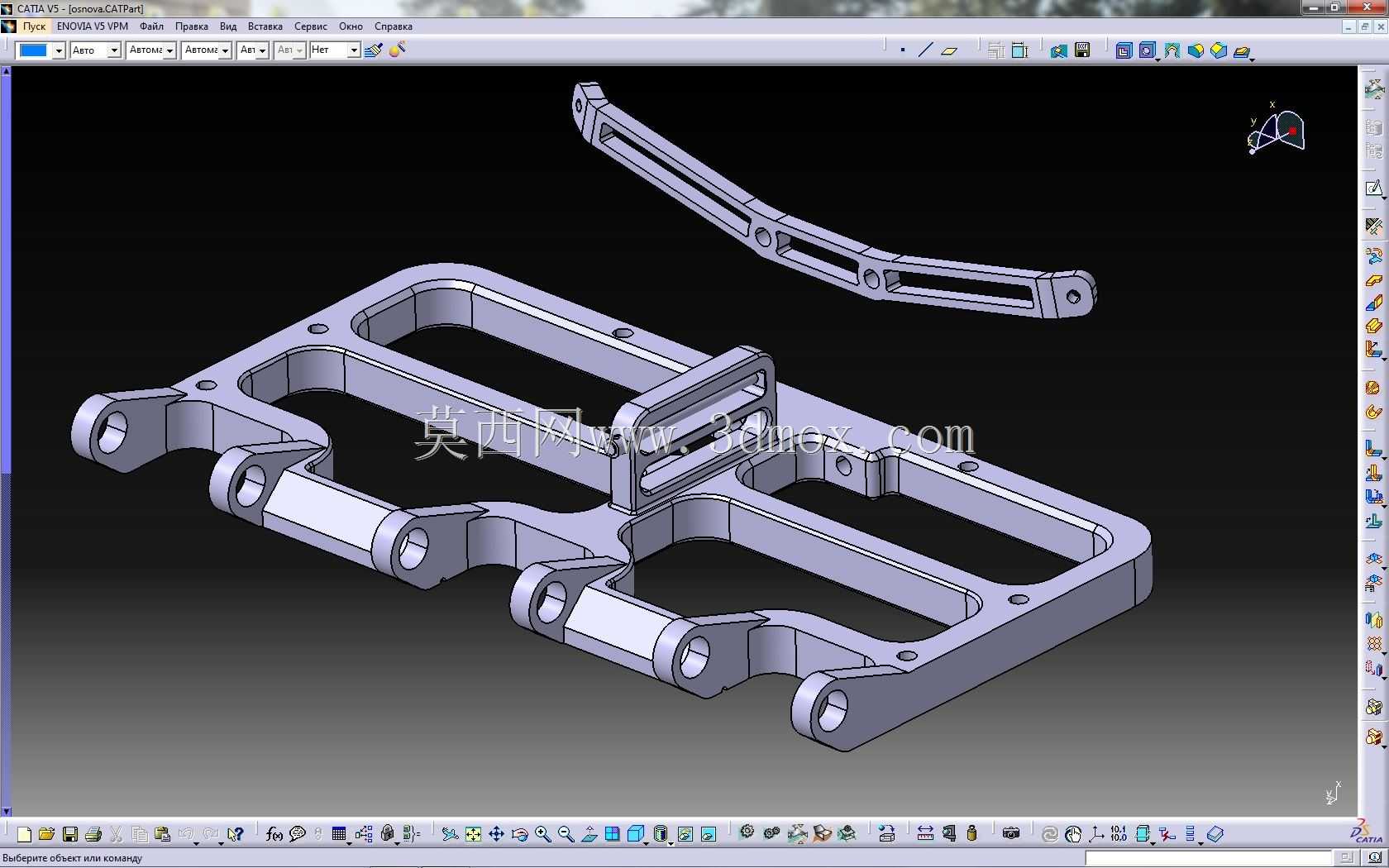

该踏板组是专为大学生方程式赛车打造的驾驶操控核心部件，主要应用于方程式赛车驾驶舱内的人机交互操控场景，承担着赛车行驶过程中油门开度控制、制动压力输出、离合器接合分离的核心操控功能，是车手与赛车动力、制动系统直接交互的关键执行机构，直接影响赛车的操控响应精度、车手驾驶疲劳度以及赛道圈速表现。整套踏板组采用三踏板并列布局，从左至右依次对应离合器、制动器、油门操控功能，完全符合方程式赛车的驾驶操作习惯，适配单座赛车狭窄的驾驶舱安装空间。设计过程中充分考虑人机工程学要求，踏板面采用带密集防滑孔的弧形曲面结构，贴合赛车手驾驶时的脚掌踩踏角度，表面的防滑开孔能够增大鞋底与踏板面的摩擦力，避免赛车在高速过弯产生大侧向加速度时，车手脚掌打滑出现操控失误。踏板臂采用镂空式轻量化结构设计，在保证结构强度、抗扭刚度满足激烈驾驶踩踏受力要求的前提下，尽可能去除非受力区域的多余材料，有效降低整套机构的重量，适配赛车轻量化设计的核心需求。踏板底座采用一体化铣削成型的安装底板，预留了多组标准化安装孔位，能够根据不同车手的身高、腿长以及驾驶坐姿偏好，灵活调整三个踏板的前后安装位置与倾斜角度，适配不同体型车手的驾驶习惯，降低长时间驾驶的腿部疲劳感。整套机构的铰接转动部位均配置了耐磨衬套与自润滑轴承，能够保证踏板转动的顺滑度，消除操控虚位，让车手可以精准控制踩踏行程与力度。踏板组的安装边界充分考虑方程式赛车驾驶舱前围的空间限制，整体结构紧凑，纵向安装深度适配驾驶舱前部的预留空间，不会与转向柱、制动总泵等周边部件产生安装干涉，底座的安装孔位可直接对接赛车车架前部的安装支点，无需额外制作复杂的转接支架。制动踏板对应位置预留了双制动总泵的安装接口，能够匹配方程式赛车常用的双回路制动系统配置，油门踏板位置预留了拉线或电子油门传感器的安装位，离合踏板也可适配液压离合分泵的安装需求，整套结构兼顾了轻量化、高强度与可调性，能够满足方程式赛车在赛道激烈驾驶场景下的操控可靠性要求。
