机床用ER型弹簧夹头锁紧适配组件

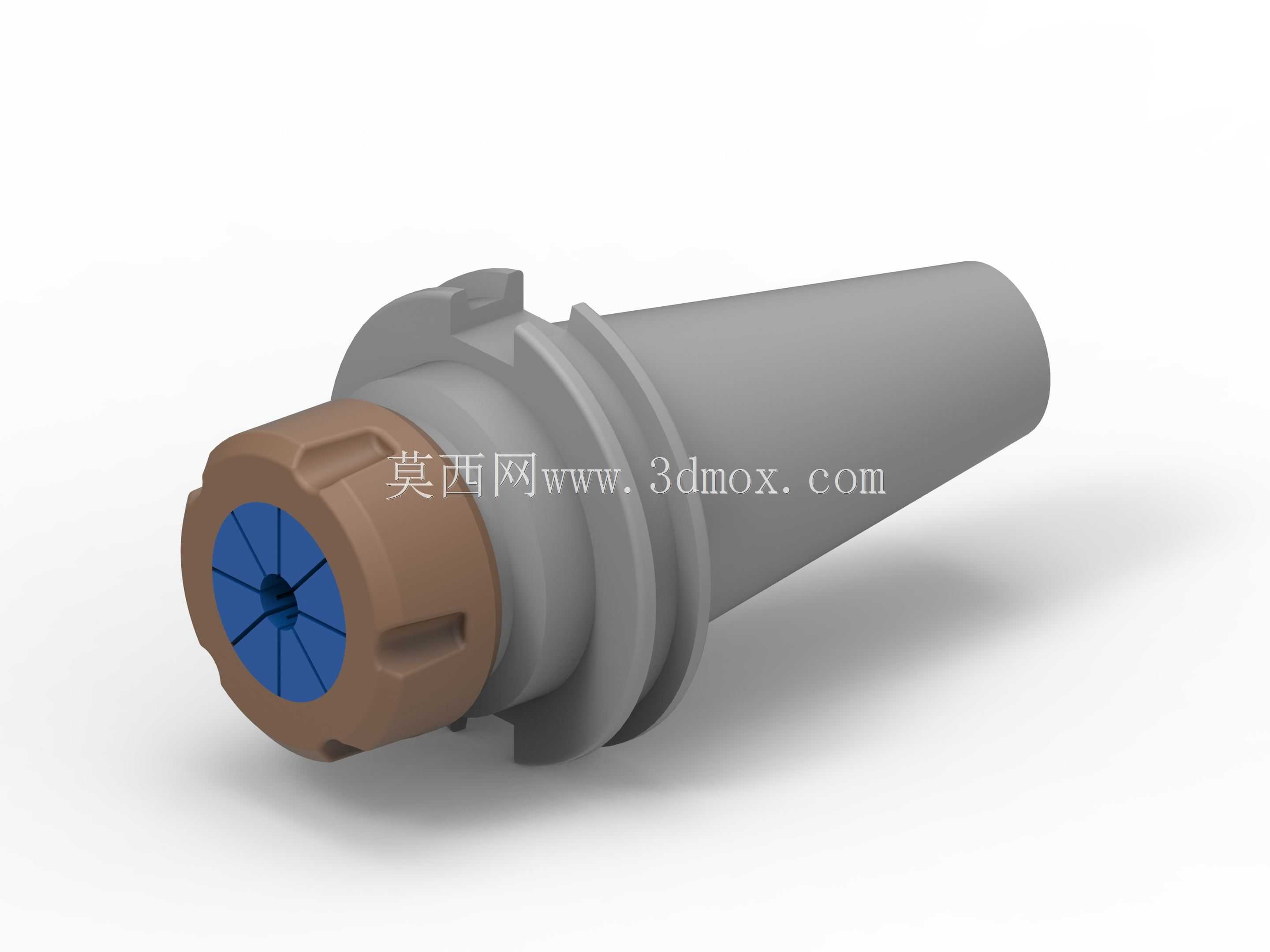

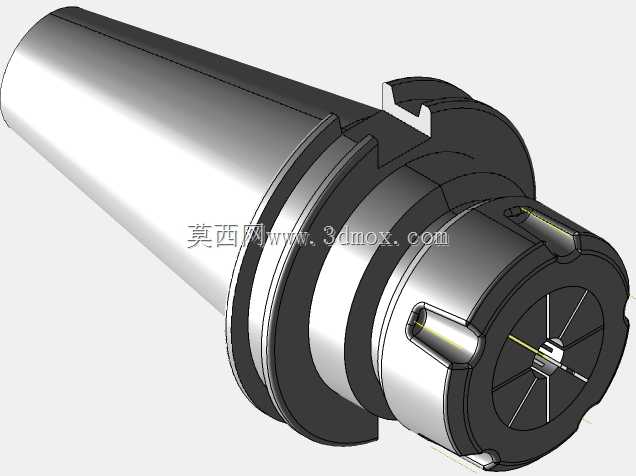

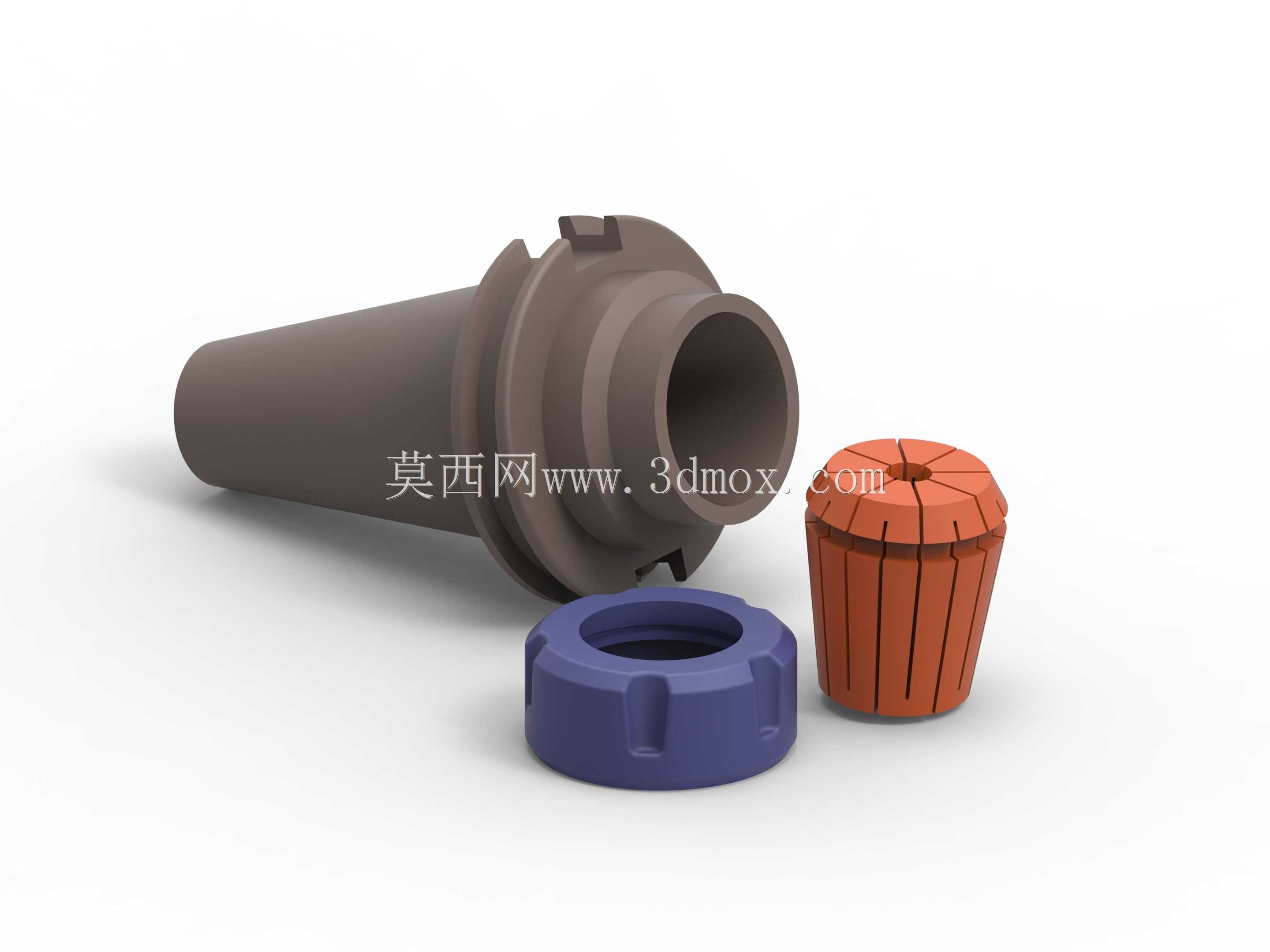

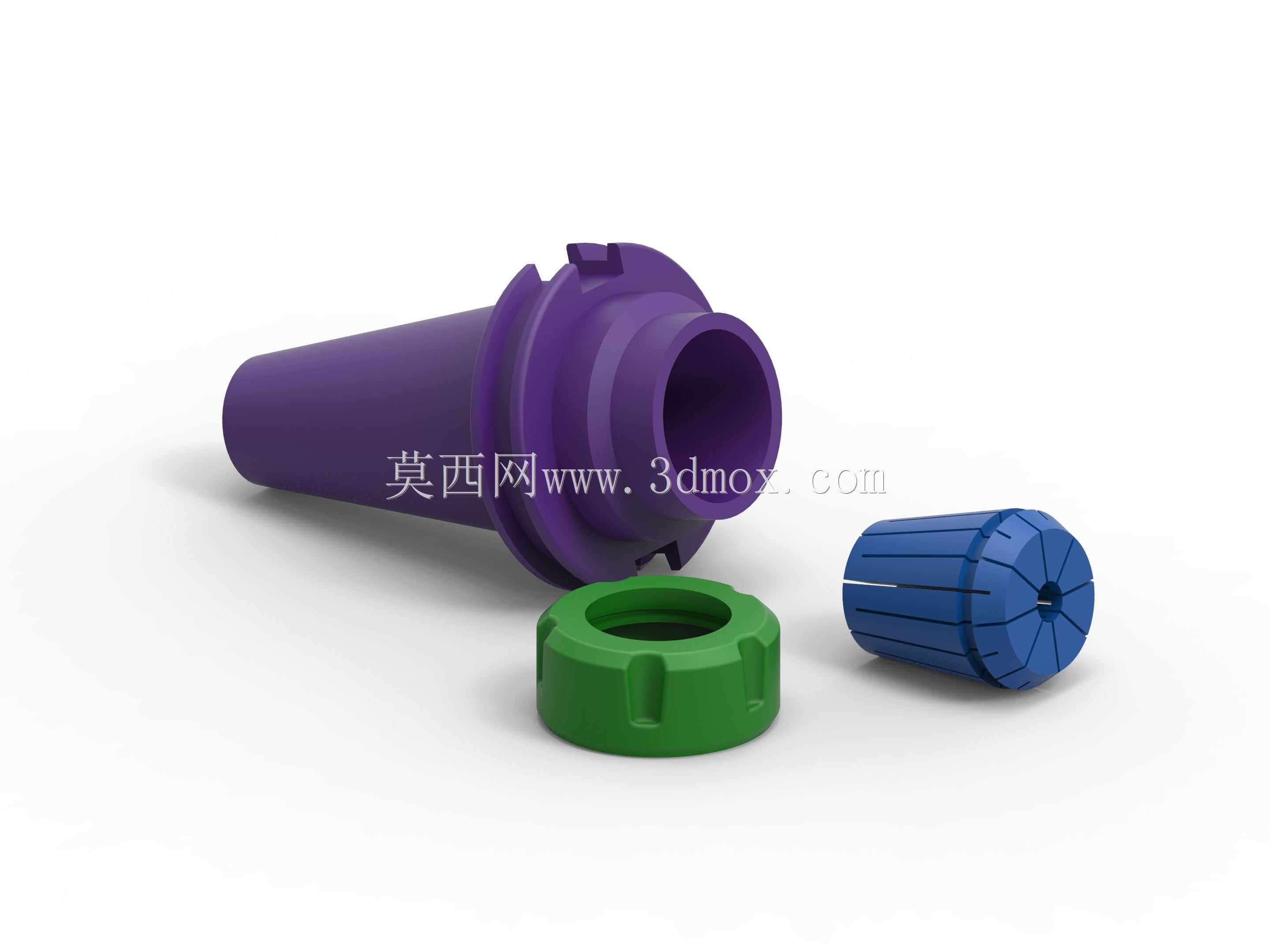

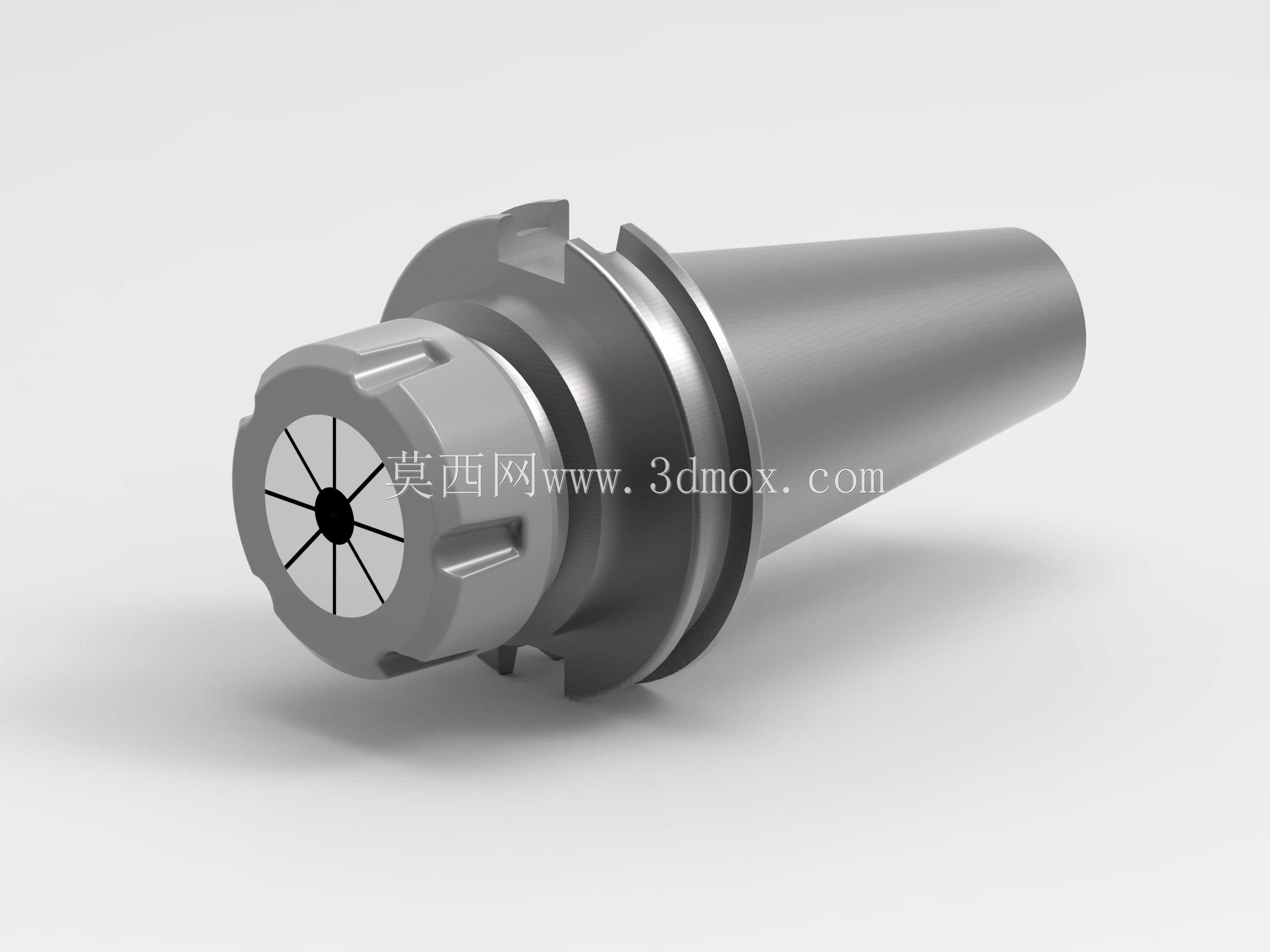

这套适配组件是数控铣削、钻削加工场景中，用于实现主轴与切削刀具可靠连接的核心装夹部件，主要应用于立式加工中心、数控铣床、精雕机等金属切削设备的刀具装夹环节，承担着连接机床主轴输出端、锁紧固定切削刀具、传递主轴切削扭矩的关键作用，是保障加工过程中刀具跳动精度、切削稳定性的重要功能部件。整套组件由锥柄连接主体、弹簧夹头、锁紧螺母三个核心零件组成，其中锥柄主体采用标准机床主轴锥度设计，可与对应规格的机床主轴锥孔实现无间隙贴合，锥柄尾部的拉钉结构可配合主轴拉爪实现拉紧定位，保证高速旋转状态下的连接刚性与同轴精度，锥柄前端的内锥面与弹簧夹头的外锥面匹配，通过锥面的楔紧作用实现夹头的径向收缩。弹簧夹头采用开缝式弹性结构设计，圆周方向均匀分布的收缩缝可在锁紧力作用下产生均匀的径向变形，从而抱紧不同直径的直柄铣刀、钻头、铰刀等切削刀具，夹头内孔的精度直接决定了装夹后刀具的径向跳动值，高精度夹头可将刀具跳动控制在微米级，有效提升加工表面质量与刀具使用寿命。锁紧螺母采用带防滑槽的外圆设计，可配合专用扳手施加锁紧扭矩，螺母内螺纹与锥柄主体的外螺纹匹配，旋紧过程中推动弹簧夹头沿锥面向内移动，实现均匀锁紧，螺母端面的压紧面经过精密研磨，可保证锁紧过程中夹头受力均匀，避免偏载导致的刀具倾斜。在设计过程中，整套组件严格遵循通用机床刀具装夹的标准接口尺寸，锥柄的锥度、大端直径、法兰定位面尺寸均匹配对应规格的主轴安装要求，弹簧夹头的收缩范围覆盖常用的直柄刀具直径区间，锁紧螺母的外径尺寸预留了足够的扳手操作空间，同时控制整体悬伸长度，避免过长悬伸导致的刚性下降。安装时只需将锥柄表面擦拭干净后推入主轴锥孔，待主轴拉爪拉紧后，将刀具插入弹簧夹头内孔，再将夹头放入锥柄前端内锥面，旋上锁紧螺母并使用专用扳手按规定扭矩拧紧即可完成装夹，拆卸时只需反向旋松螺母，即可带动弹簧夹头退出锥面，松开刀具完成换刀操作，整套组件装拆便捷，锁紧可靠，可满足常规铣削、钻削加工的高精度装夹需求，适配绝大多数采用标准锥度主轴的金属切削设备。
