带三轴移动工作台的手动台式钻铣设备

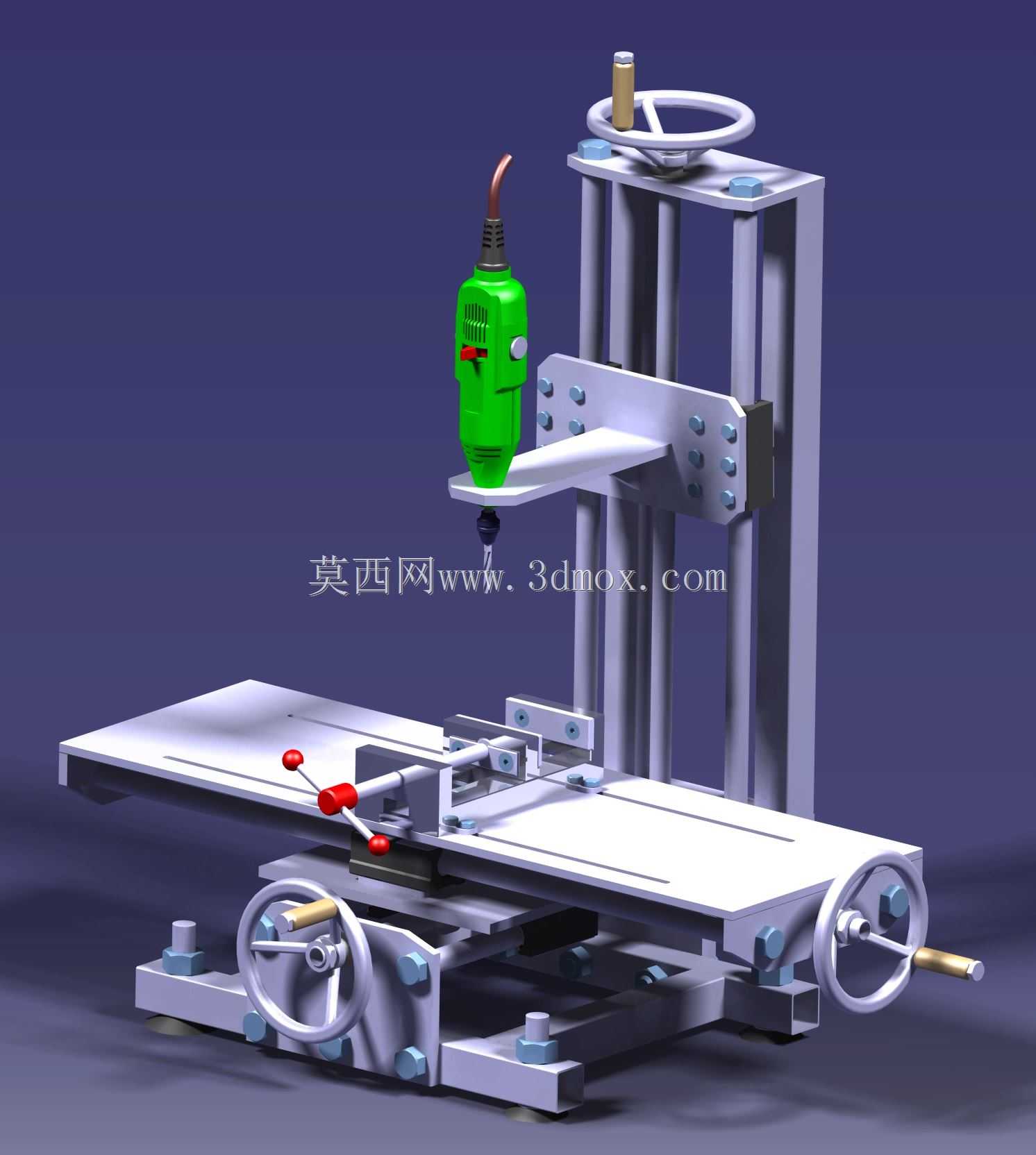

这款手动台式钻铣设备主要面向小型机加工工坊、五金维修门店、职业院校实训教学以及个人DIY加工场景，可完成小型金属件、非金属工件的钻孔、扩孔、铰孔、轻载铣削、端面修平等加工工序，适配小批量多品种的零散加工需求，无需复杂的数控编程操作，操作人员经简单培训即可上手使用，能有效填补大型机床无法覆盖的小型精密加工场景空白。设备整体采用立式框架布局，核心由立柱支撑总成、三轴滑移工作台、手持动力头、手动操作机构四大部分构成，立柱采用双光轴导向结构，搭配顶部手轮可实现动力头的Z向升降进给，进给行程可通过侧边锁紧块按需锁定，适配不同高度工件的加工需求。工作台部分采用十字滑台结构，X、Y两个水平方向均配备手轮驱动的丝杠传动机构，手轮旁设置操作手柄可快速锁紧滑台位置，避免加工过程中出现位移偏差，工作台台面开设标准T型槽，可配合压板、平口钳等工装快速装夹不同外形的工件，装夹范围覆盖常见小型零件的加工尺寸需求。手持动力头采用模块化快装设计，可根据加工需求更换不同规格的钻头、铣刀，动力头侧边设置启停开关，操作时可单手控制设备启停，另一只手可辅助调整进给位置，兼顾操作灵活性与加工安全性。设备底部设置可调式支撑脚，可根据安装地面的平整度调整支撑高度，保证工作台面处于水平状态，避免因安装倾斜导致的加工精度偏差，整体安装占地尺寸紧凑，无需专用大型安装基础，放置在常规工作台面上即可固定使用，适合空间有限的小型加工场所。设计过程中优先考虑手动操作的人机工程合理性，所有操作手轮、手柄的布置位置均符合站立操作时的手臂活动范围，操作力经过优化适配，长时间操作不易产生疲劳，传动部位均设置防尘护罩，避免加工产生的切屑、粉尘进入传动导轨与丝杠间隙，延长设备的日常维护周期，框架结构采用标准型材拼接设计，零部件通用化程度高，后期易损件更换成本低，可满足长期高频次的手动加工使用需求。
