型材切割用砂轮磨削切断设备结构

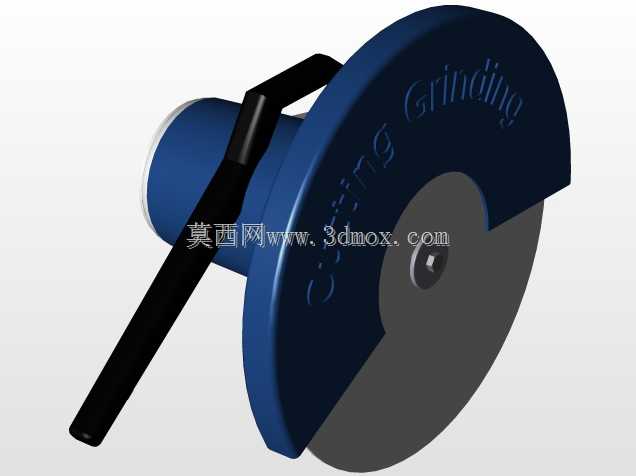

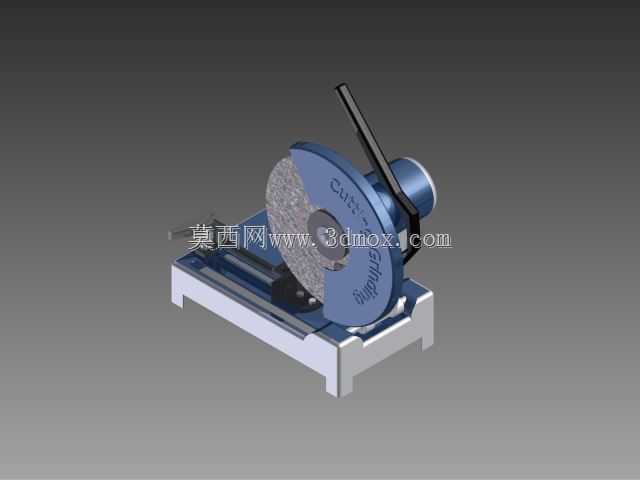

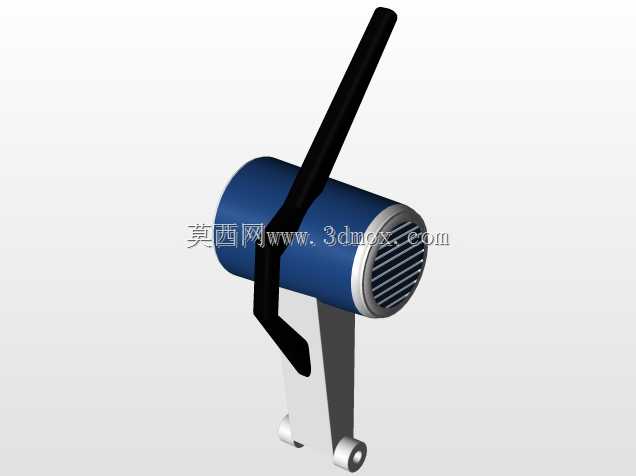

这款台式切割磨削设备主要面向金属加工、五金制作、建筑装修、钢结构预制等场景的现场加工作业，能够完成圆钢、角钢、槽钢、扁铁等各类黑色金属型材，以及部分硬质非金属型材的定长切断与切口磨削修整作业，是小型加工站点、工地临时加工区、五金维修门店中十分常见的通用加工设备，能够替代传统手工锯切的低效作业模式，大幅降低型材下料环节的人力消耗，同时保证切口的平整度，减少后续打磨修整的工作量。设备整体采用台式落地结构设计，底部为一体式铸造加工的承载基座，基座表面经过铣削加工保证平面度，能够为整机作业提供足够的配重支撑，抵消砂轮高速切削与进给施压过程中产生的振动，避免作业过程中设备移位或跳动，保障加工过程的稳定性。基座上方设置有快速夹紧工装，通过丝杠进给的压块结构实现型材的快速装夹，可根据不同截面尺寸的型材调整夹持开口范围，装夹时无需额外辅助工具，扳动夹紧手柄即可完成工件锁定，能够有效避免切割过程中工件弹跳移位的安全隐患，同时保证切割位置的精度，减少尺寸偏差。设备的核心切削执行部件为高速旋转的树脂砂轮切割片，切割片通过主轴与驱动电机直连传动，省去了中间皮带或齿轮传动的能量损耗，保证砂轮转速能够满足金属磨削切割的线速度要求，切割过程中依靠砂轮磨粒的高速磨削作用实现材料的逐步去除，相比锯齿类切削工具，对于高硬度金属材料的适配性更强，不会出现崩齿、卡锯的问题。切割臂与基座之间通过铰接转轴连接，操作人员可通过下压手柄控制切割片的进给深度，操作力经过杠杆结构放大后，只需较小的下压力即可完成切割进给，长时间作业也不易产生疲劳。设备的切割片外侧设置有半包围式的安全防护罩，能够阻挡切割过程中飞溅的磨屑与火花，同时避免砂轮片意外碎裂时碎片飞溅伤人，防护罩的开口角度经过优化，在不影响切割进给行程的前提下尽可能扩大防护范围，兼顾操作便利性与作业安全性。设备整体的安装边界紧凑，不需要额外的地基固定，放置在平整的硬质地面即可投入使用，外接常规工业供电即可驱动，对使用场地的配套要求较低，能够灵活适配不同作业场景的转移使用需求。在设计过程中充分考虑了日常维护的便利性，砂轮片的更换结构简单，无需复杂拆解即可完成耗材更换，铰接转轴、夹紧丝杠等活动部件都预留了润滑注油位置，能够通过定期保养延长设备的使用寿命，驱动电机采用封闭式外壳设计，能够阻挡切割过程中产生的金属粉尘进入电机内部，降低电机故障的概率。
