龙门式等离子板材切割加工设备结构

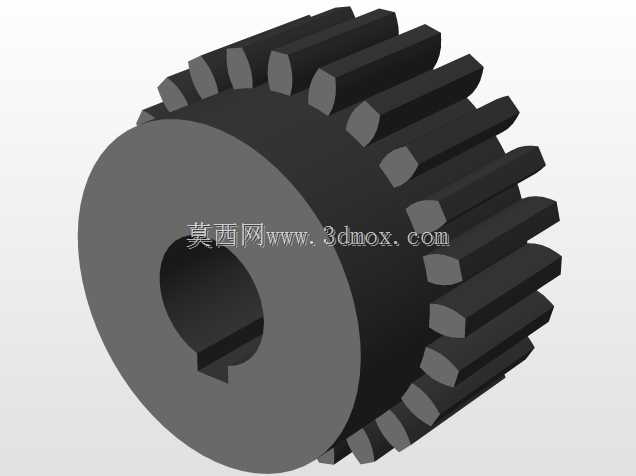

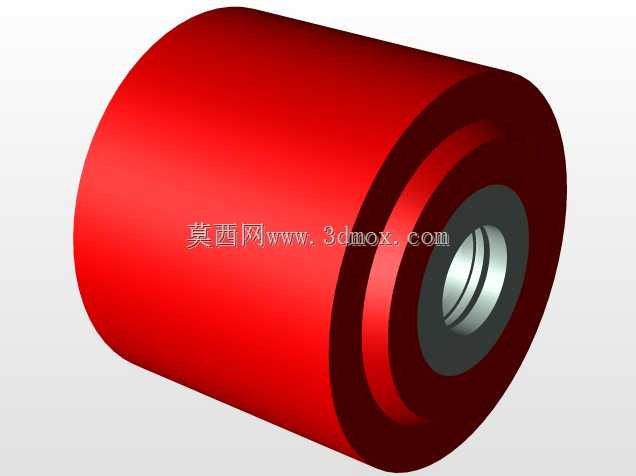

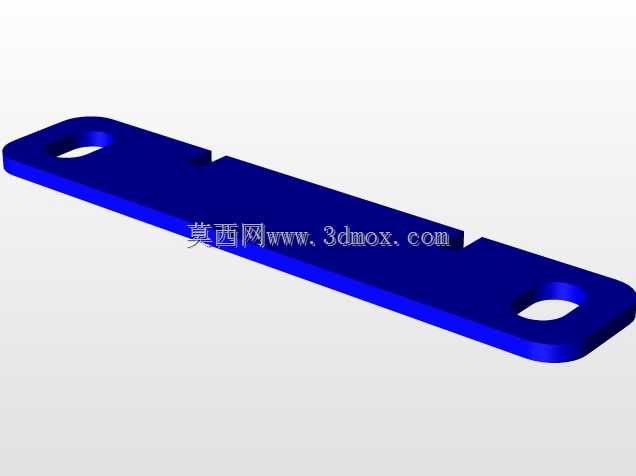

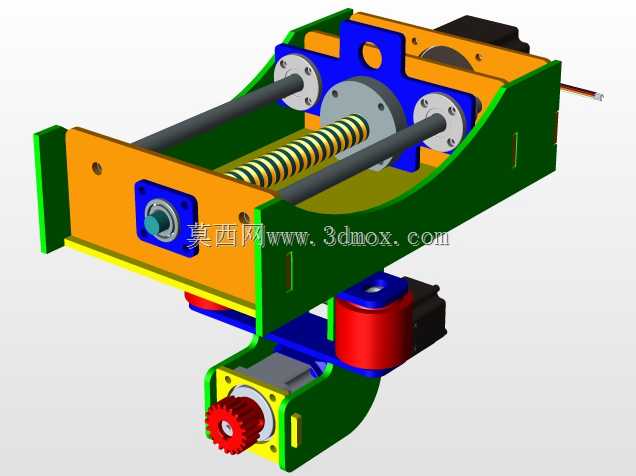

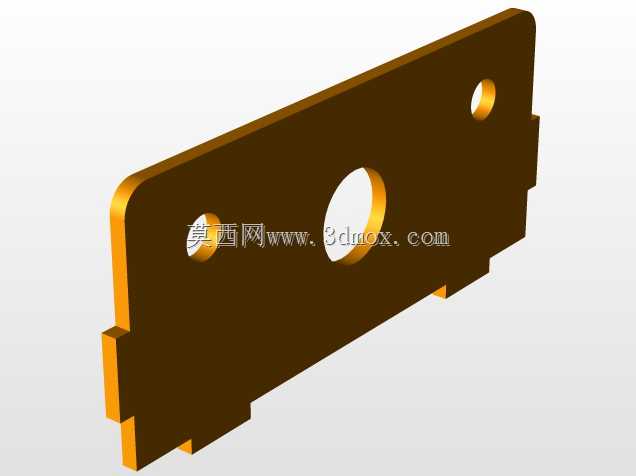

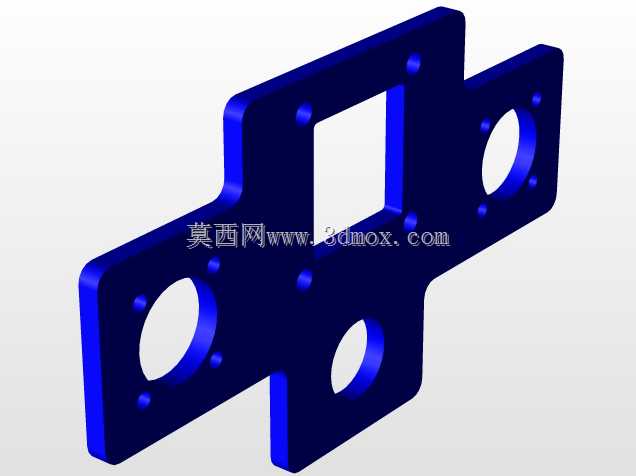

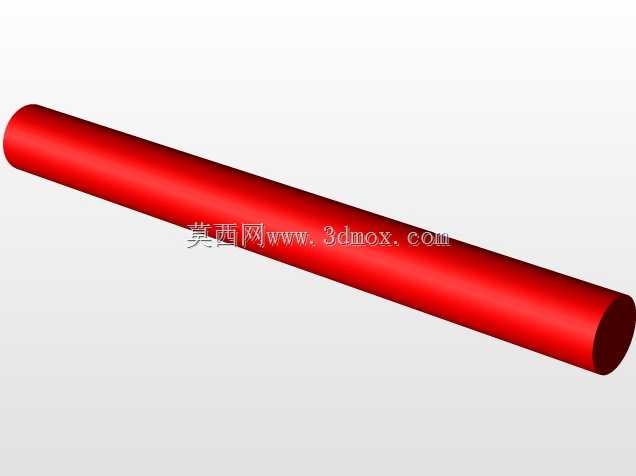

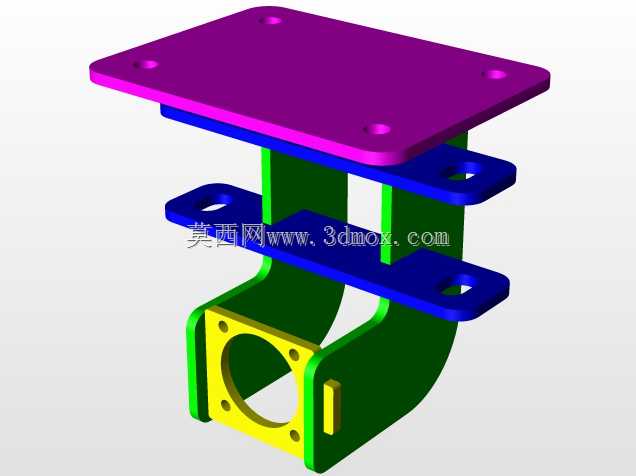

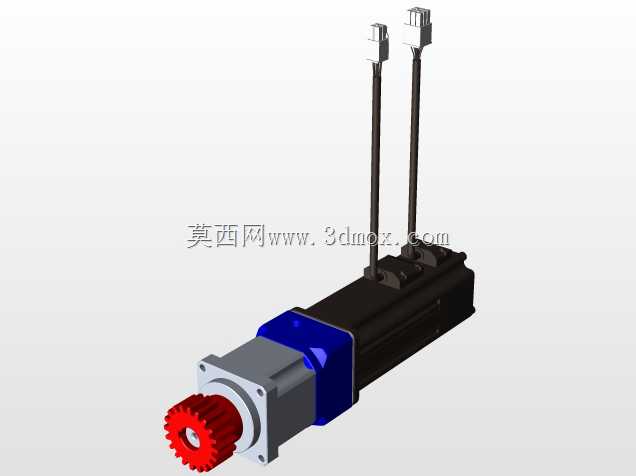

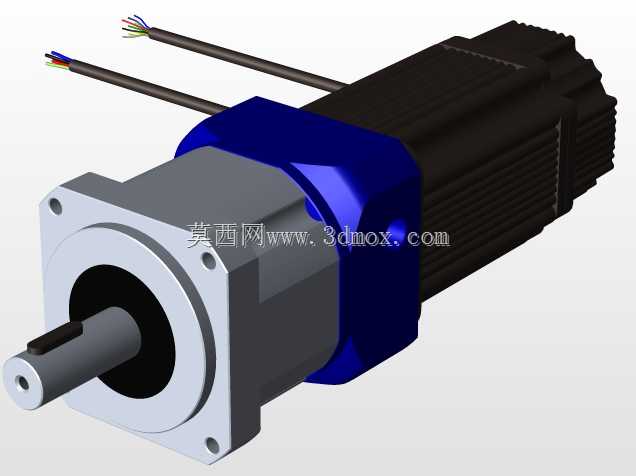

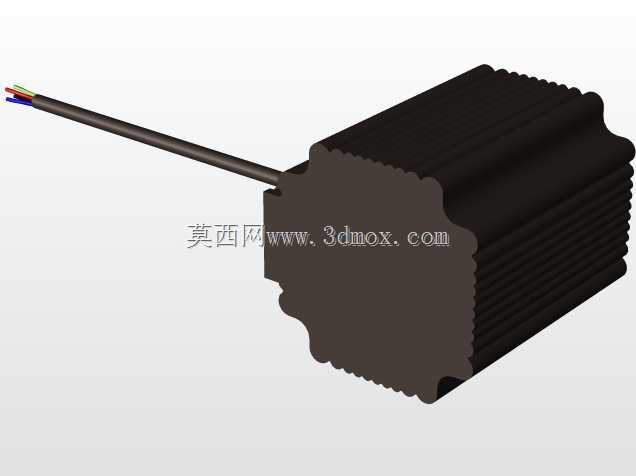

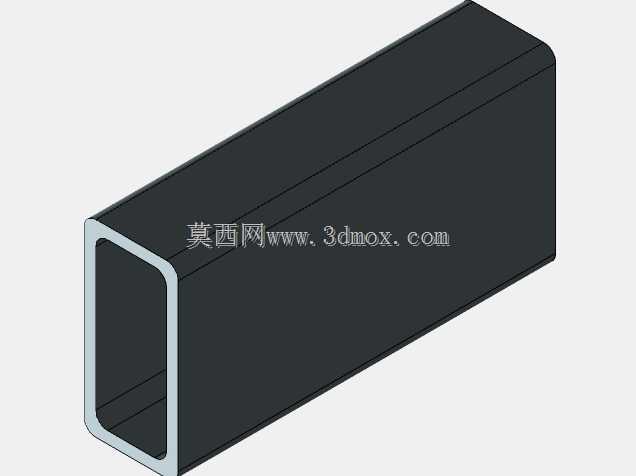

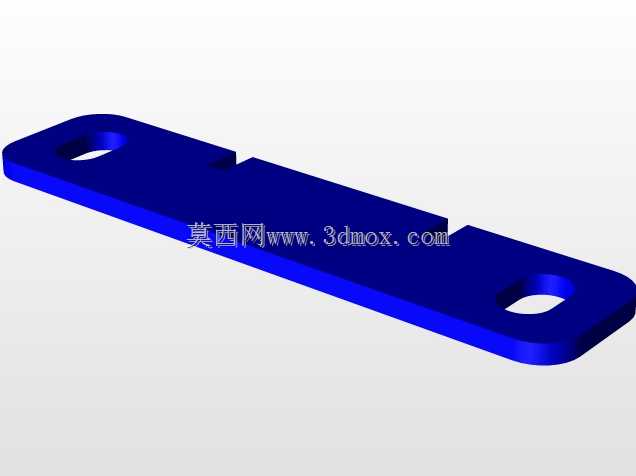

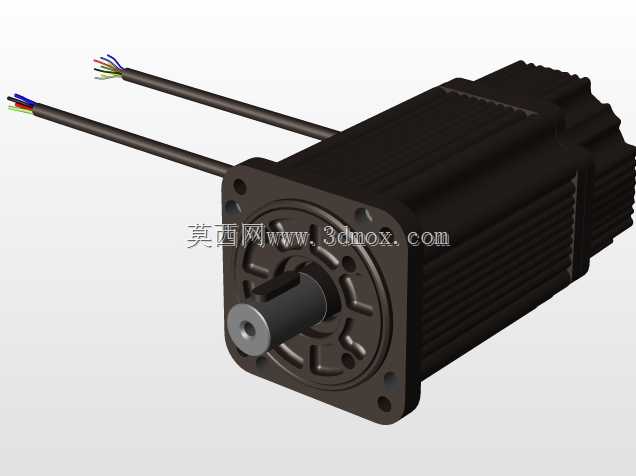

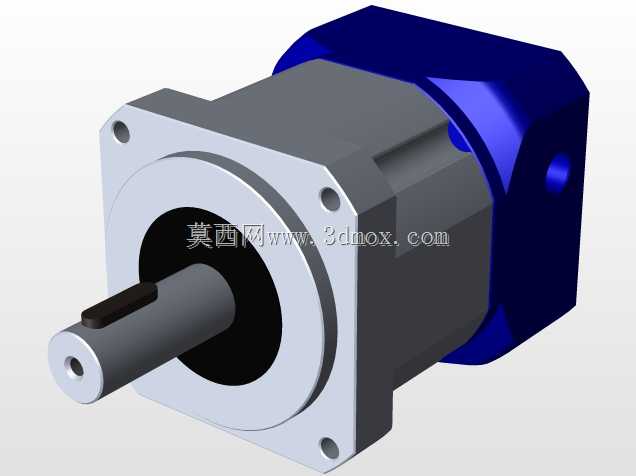

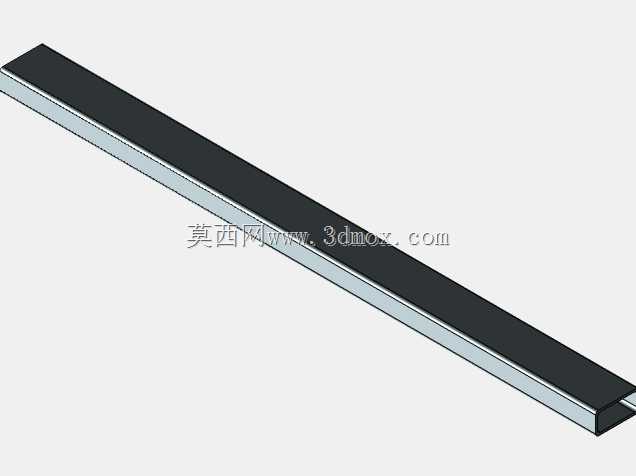

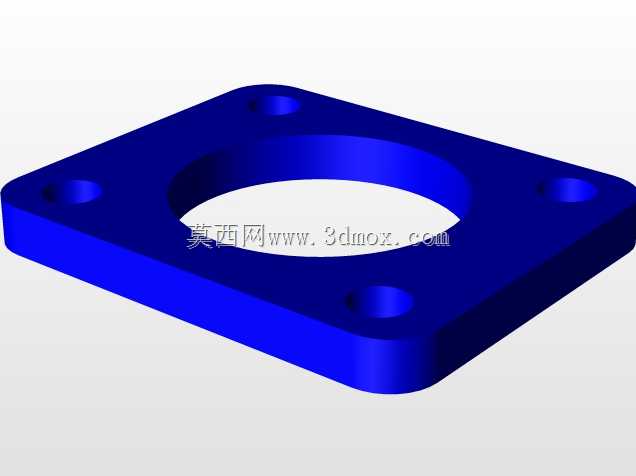

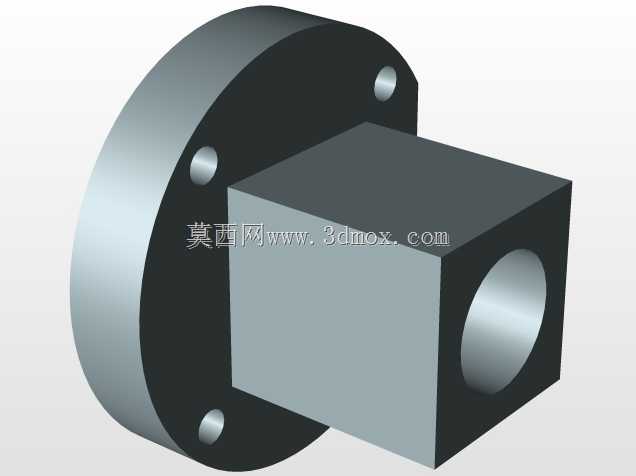

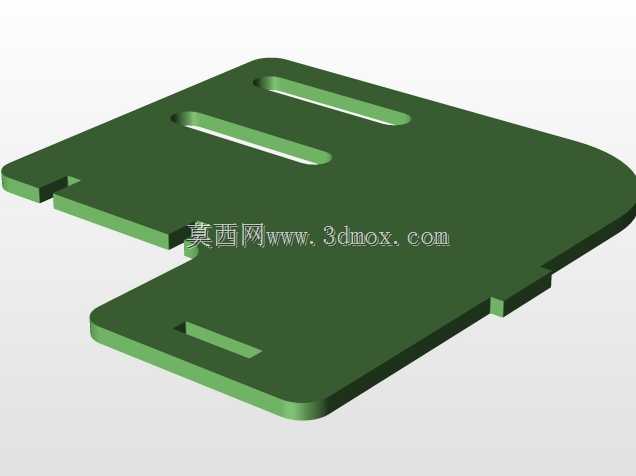

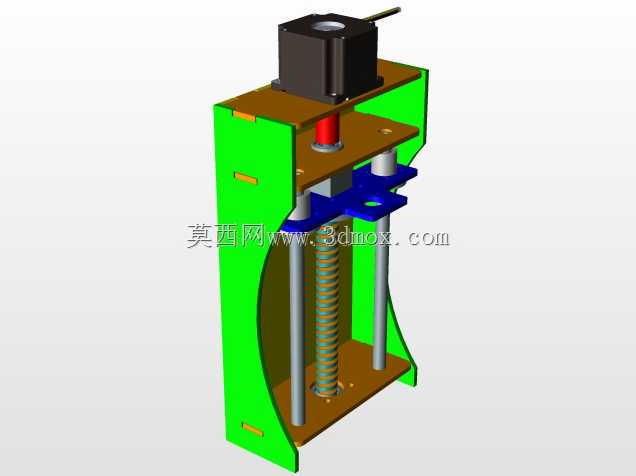

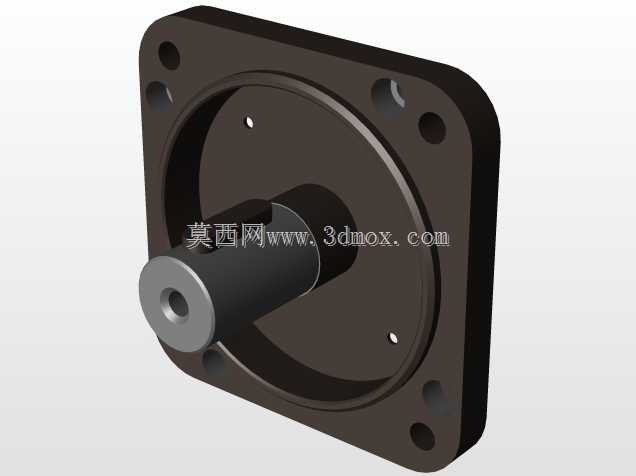

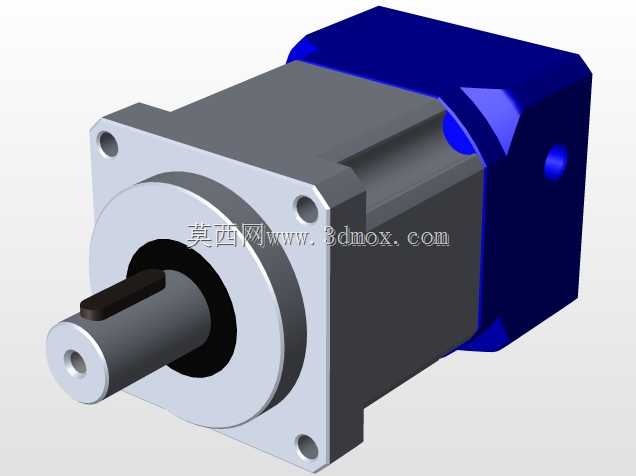

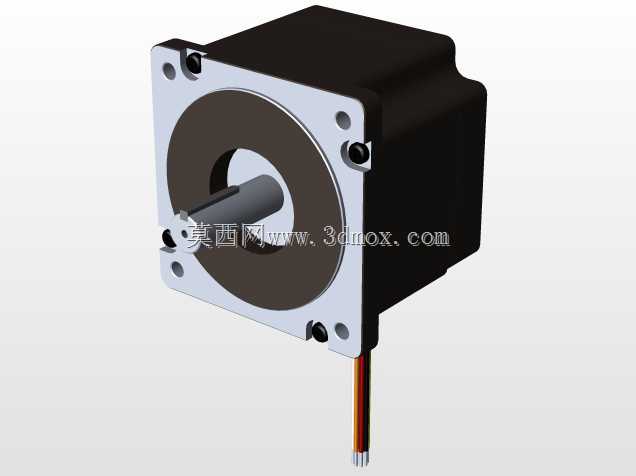

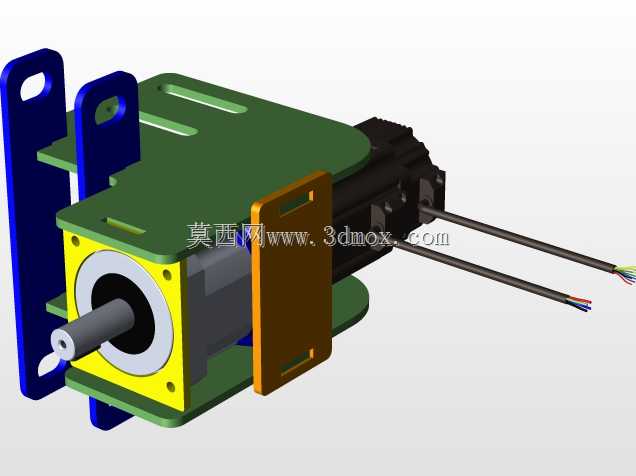

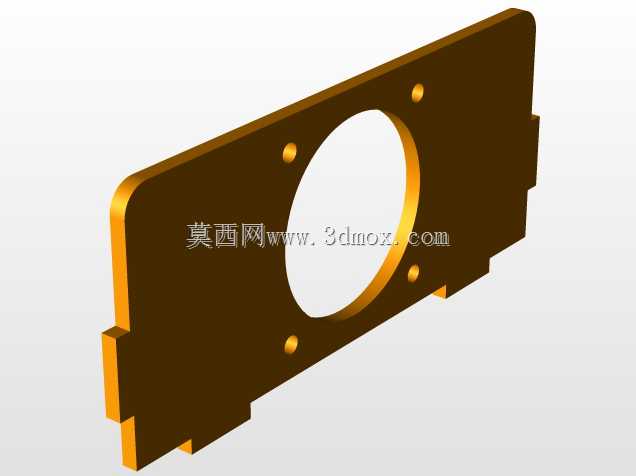

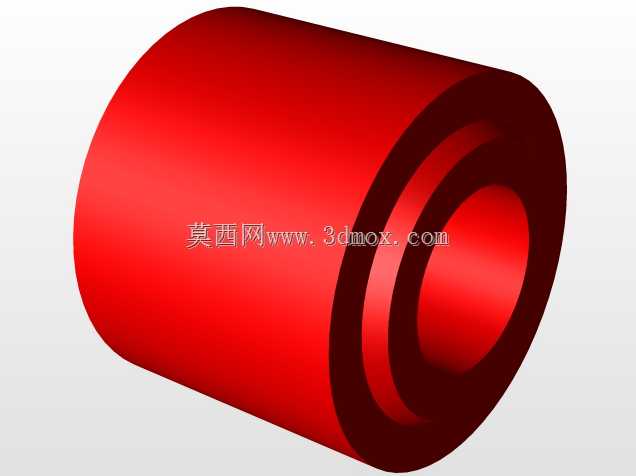

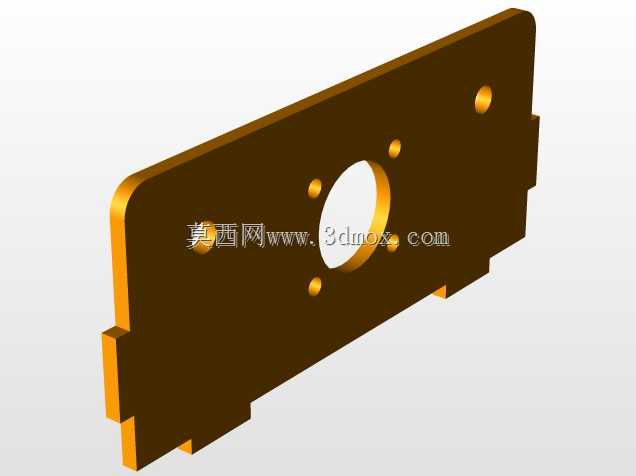

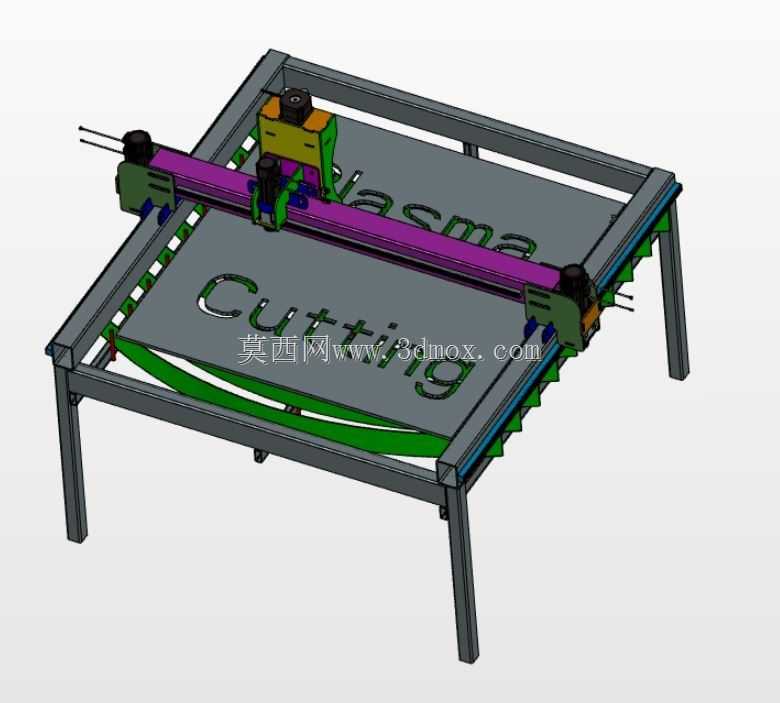

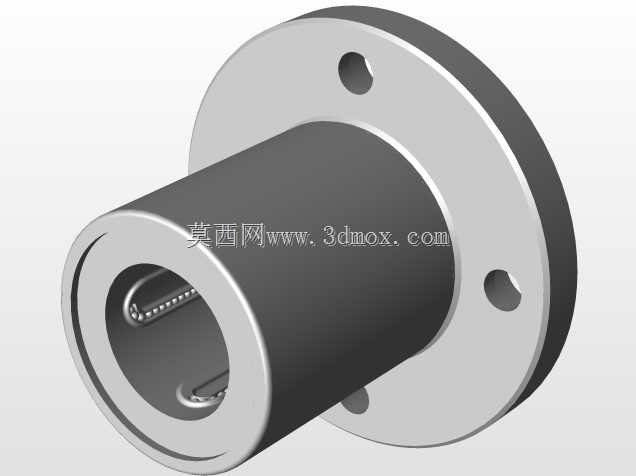

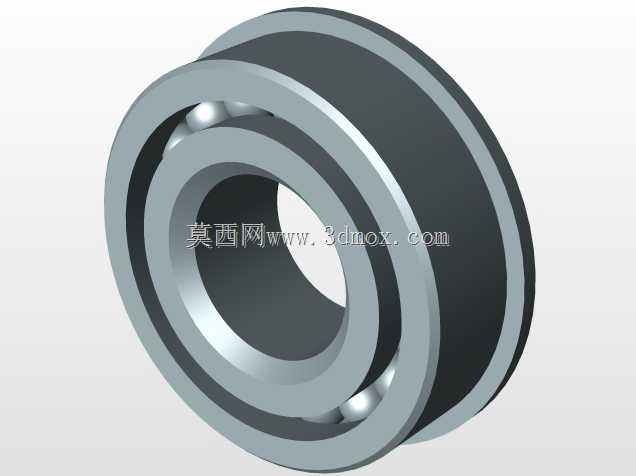

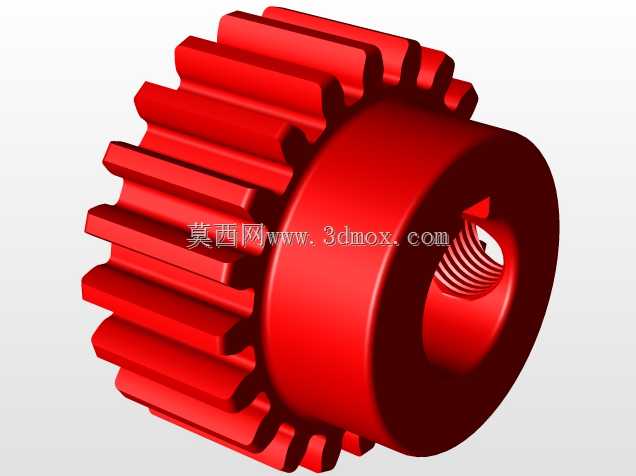

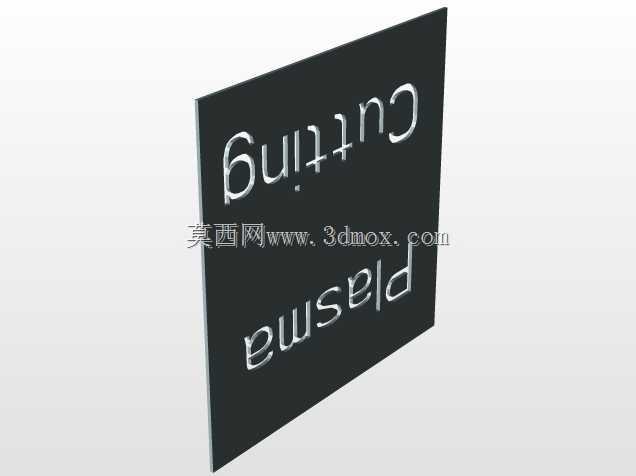

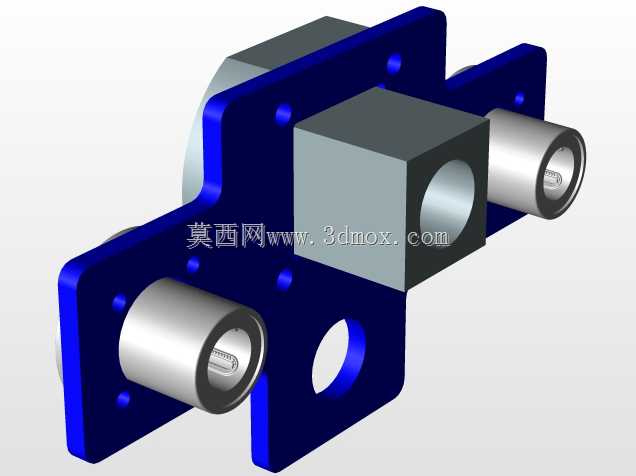

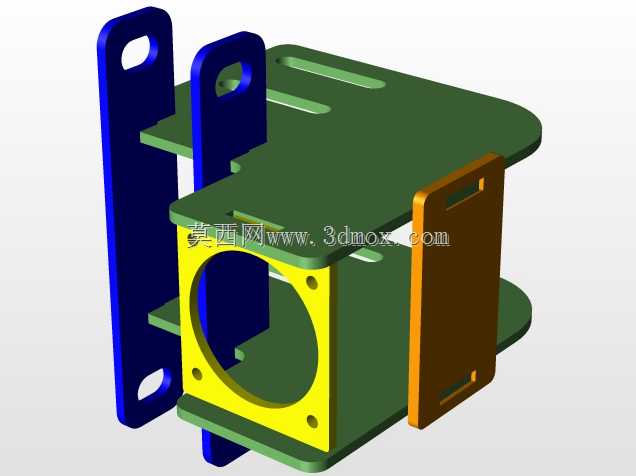

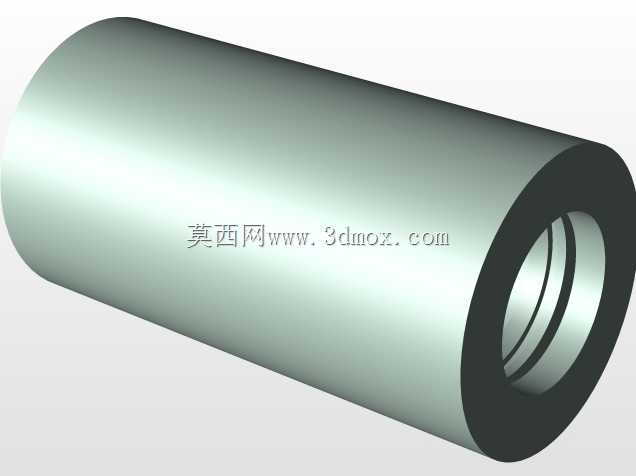

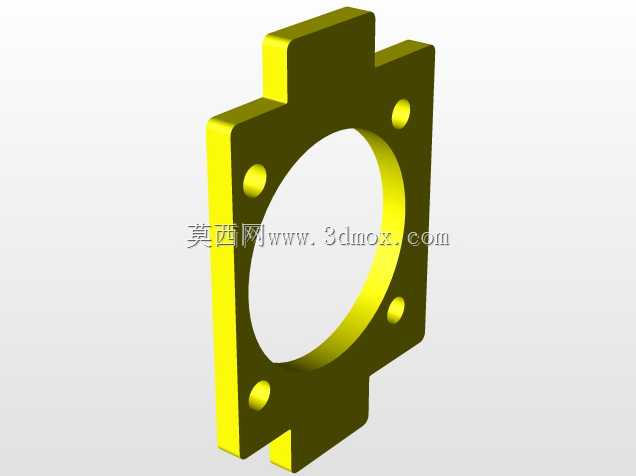

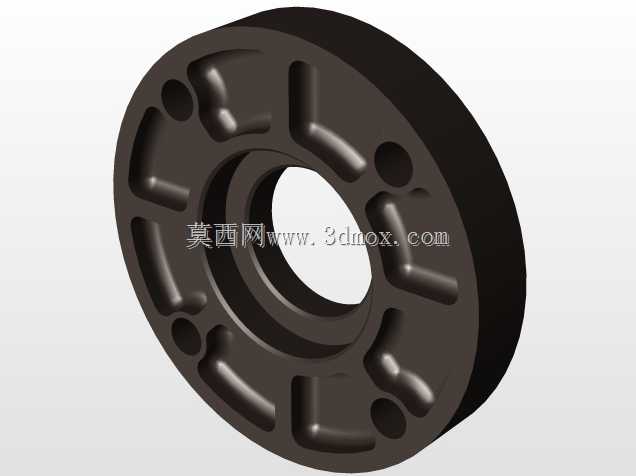

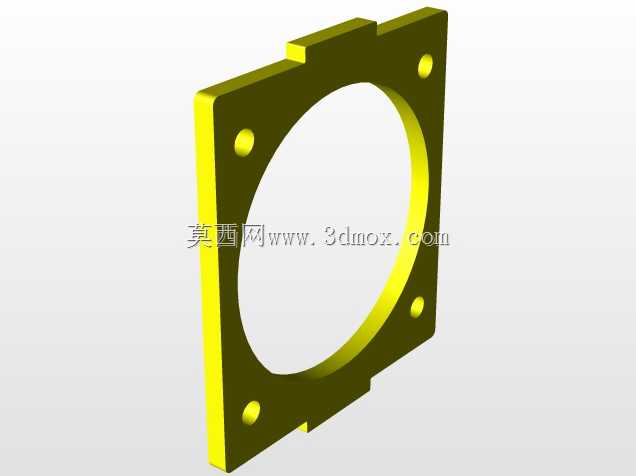

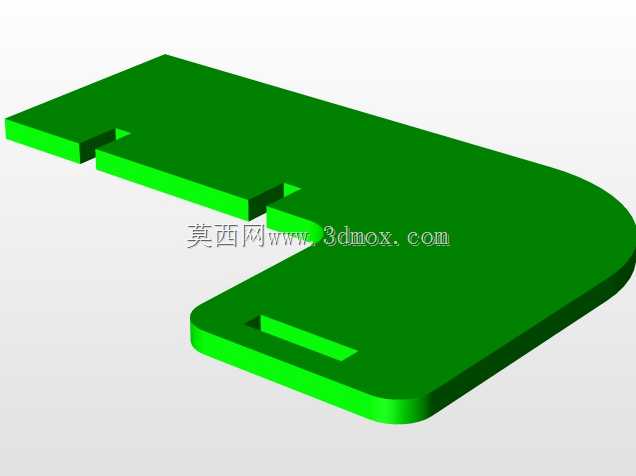

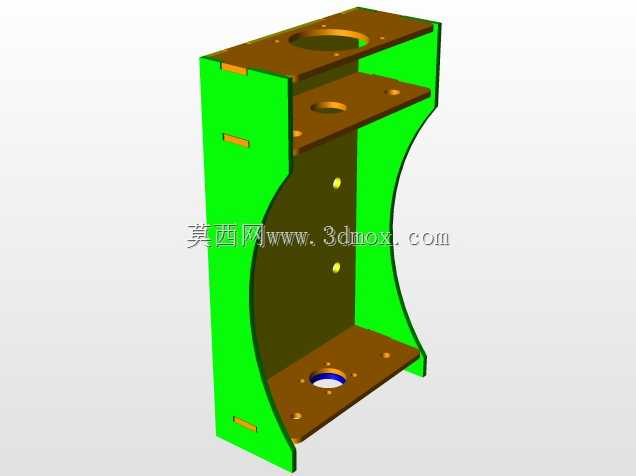

这款龙门式等离子切割设备，主要面向中小型金属加工车间、广告标识制作工坊、五金件加工门店等场景使用，可完成碳钢板、不锈钢板、镀锌板、薄铝板等多种导电金属板材的异形裁切作业，替代传统手工切割、砂轮裁切的低效加工模式，能适配小批量定制加工、批量零部件下料、艺术金属字切割、钣金件粗加工等多种生产需求，相比火焰切割设备，它在加工薄金属板材时热变形量更小，切口挂渣量少，能减少后续打磨修整的工序耗时。设备整体采用龙门跨架式结构设计，底部为四条方管焊接支腿构成的支撑框架，支腿底部预留安装固定孔位，可直接通过膨胀螺栓固定在硬化水泥地面上，无需额外做复杂的设备基础，整体安装边界宽度适配常规1.2米幅面的标准板材进料，纵向行程可覆盖2.4米长度的加工区域，能满足市面上绝大多数常规规格金属板材的整板加工需求，无需提前对板材进行裁切分料。工作台面采用栅格承托结构，栅格条为可拆卸更换的耐磨钢材，切割过程中产生的熔渣可直接通过栅格间隙下落，避免熔渣堆积在台面上影响板材放置平整度，栅格条出现烧蚀损耗后可单独更换，降低后期维护成本。横梁采用铝合金型材拼接设计，在保证结构刚性的同时减轻移动部件的整体重量，降低传动负载，横梁上搭载可横向移动的切割头安装座，安装座预留等离子割炬的固定装夹位，可适配市面上多数常规手持等离子切割机的割炬改装安装，两端的纵向移动滑座配合同步传动结构，保证横梁移动过程中两侧位移同步，避免切割轨迹出现偏斜。设备两侧的纵向导轨安装在机架侧边的基准面上，导轨配有防尘防护结构，能减少切割过程中产生的金属粉尘进入导轨滑块内部，延长传动部件的使用寿命，横梁两端布置的拖链可规整收纳气管、控制线缆，避免移动过程中线缆出现拉扯、磨损问题。整体设计优先考虑加工场景的实用性，结构件多采用标准型材与通用钣金件加工，装配难度低，用户可根据自身加工需求调整加工幅面的扩展尺寸，设备运行时切割头可按照预设轨迹完成直线、曲线、异形轮廓的连续切割，切口垂直度好，加工精度能满足常规钣金加工、标识制作的公差要求，无需后续二次铣削加工即可直接进入折弯、焊接等下一工序。
