半自动改造磨床进给轮结构设计

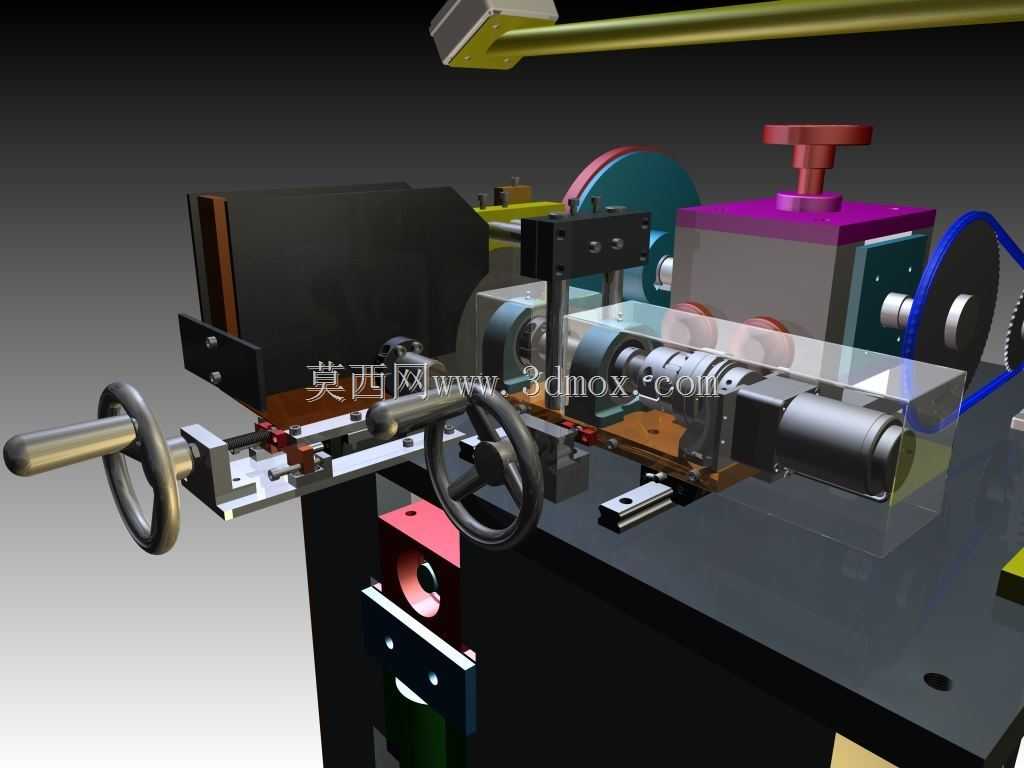

该结构主要应用于金属切削加工领域的平面磨床、工具磨床等磨削加工设备，针对传统手动磨床进给操作劳动强度大、进给精度一致性差、批量加工效率低的痛点完成结构改造设计，核心用途是替代原纯手动操作的进给手轮机构，实现磨床工作台横向进给的半自动化控制，在保留原有设备主体结构的前提下，降低操作人员的重复操作负荷，提升批量零件磨削加工的进给精度稳定性。从功能特性来看，该进给轮结构整合了手动操作与半自动进给的双重控制逻辑，操作人员既可以通过侧边手轮完成微调对刀、小余量修磨的精准手动操作，也可以切换至半自动进给模式，按照预设的进给速率完成定距进给动作，适配不同加工阶段的操作需求；结构上保留了原磨床工作台的安装接口，进给输出端与原工作台丝杠传动副直接匹配，无需对磨床床身、工作台导轨等原有主体结构做破坏性改造，改造成本低，适配性强。设计思路上，团队优先考虑了传统磨床改造的落地可行性，没有采用全伺服电机替换的高成本方案，而是在原手动进给机构的基础上增加动力输入模块与离合切换结构，通过离合装置实现手动与半自动模式的快速切换，避免两种操作模式出现运动干涉；操作端的手轮保留了原有的操作手感与转动阻尼，方便有多年操作经验的磨床工人快速适应改造后的设备，降低学习成本；进给轮的传动结构采用消隙齿轮设计，减少传动间隙带来的进给误差，保证磨削加工的尺寸精度。从安装边界来看，该进给轮结构整体安装在磨床工作台的侧端原有手轮安装位置，横向突出尺寸控制在原有手轮的操作空间范围内，不会额外占用磨床周边的操作通道，纵向安装高度与原手轮中心高度保持一致，符合操作人员的站立操作习惯，无需调整原有设备的操作站位；结构的动力输入模块采用紧凑化布局，避让磨床的冷却管路、砂轮修整器等周边部件，安装时仅需替换原有手动手轮组件，连接传动接口与控制线路即可完成改造，不需要改动磨床的防护外罩与周边附属结构，适配多数常规型号的手动平面磨床改造需求，能够帮助中小机械加工车间以较低成本完成老旧磨床的操作升级，提升小批量零件磨削加工的生产效率，同时降低操作人员长期重复转动手轮带来的职业劳损风险。
