四英寸沟槽式管道卡箍连接件结构设计

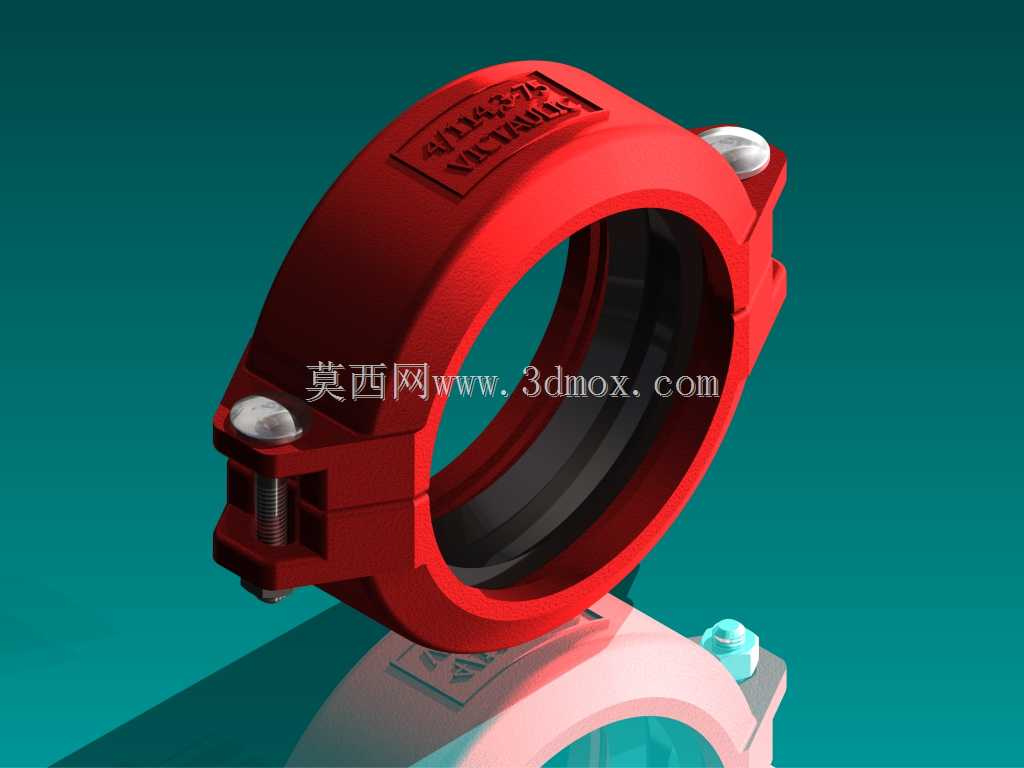

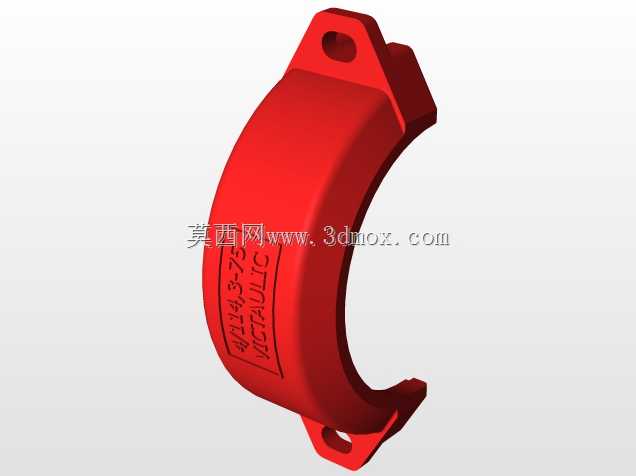

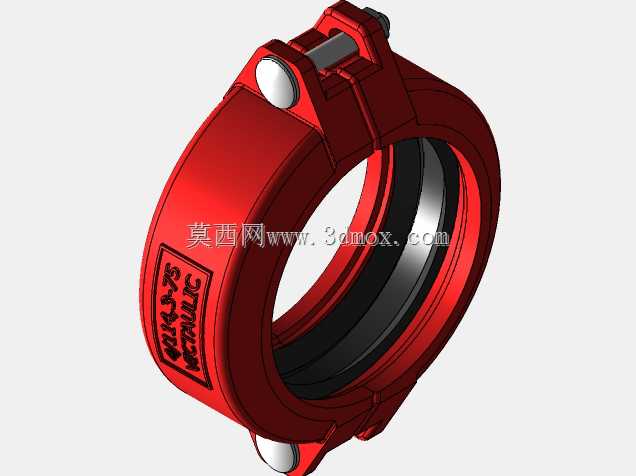

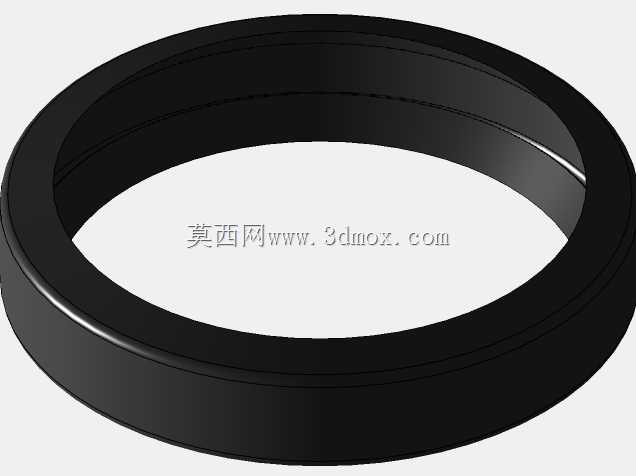

这款四英寸规格的沟槽式卡箍，是民用建筑消防供水、市政给排水、工业循环水系统、暖通空调管路中应用极为广泛的刚性连接部件，主要用于公称通径四英寸的镀锌钢管、无缝钢管的对接紧固，替代传统的法兰焊接、丝扣连接工艺，大幅降低现场管路施工的难度与作业强度。在实际项目应用中，这类卡箍可承受1.6MPa到2.5MPa的管路工作压力，适配常温输水、消防喷淋、低压流体输送等多种工况，即便在管路存在微小角度偏移、轴向窜动的安装场景下，也能通过内部橡胶密封圈的形变补偿，保证连接位置的密封性能不出现渗漏。从产品功能设计来看，整套卡箍分为上下两个半圆弧铸钢壳体、两枚紧固螺栓、内置C型橡胶密封胶圈三个核心部分，壳体外侧做了加强筋结构设计，既可以在螺栓锁紧时分散壳体受力，避免铸铁壳体出现应力开裂，也能提升卡箍整体的抗冲击、抗外载能力；内侧的密封胶圈采用双唇口结构，安装时胶圈先套在两根对接管道的端部沟槽位置，上下卡箍壳体扣合在胶圈外侧，随着螺栓逐步锁紧，卡箍的楔形内壁会挤压胶圈的双唇结构，让胶圈紧密贴合在管道外壁与沟槽间隙内，形成两道独立的密封屏障，相比传统单密封结构的接头，密封可靠性提升明显，同时卡箍壳体的凸缘会卡入管道端部的预制沟槽内，实现管路的轴向定位，防止管道在压力波动、水锤冲击下出现脱开移位。在设计思路上，这款卡箍充分考虑了现场安装的便捷性，壳体的螺栓连接座做了沉台定位设计，螺栓穿入后可自动对中，不需要施工人员额外调整对齐，普通工人仅需普通扳手即可完成锁紧作业，不需要焊接设备、套丝设备等专业工具，单处接头的安装时间仅为法兰连接的三分之一，后期管路维护拆卸时也仅需松开两枚螺栓即可完成拆解，不会破坏管道本身的防腐镀层。从安装边界尺寸来看，四英寸规格的卡箍适配外径114.3mm的标准钢管，卡箍锁紧后的整体外径约160mm，轴向宽度约65mm，螺栓锁紧后的端部突出高度不超过25mm，安装时仅需要在管道端部预留15mm左右的操作空间即可，对狭小管井、吊顶内的密集管路排布非常友好，不会因为接头尺寸过大造成管路排布干涉；同时卡箍的壳体采用球墨铸铁铸造成型，表面做红色环氧树脂静电喷涂处理，既可以适应潮湿、地下管廊等易腐蚀的安装环境，也符合消防管路的红色标识规范，在日常巡检中可以快速识别消防管路部件。
