立式除泥污泥过滤罐体结构设计

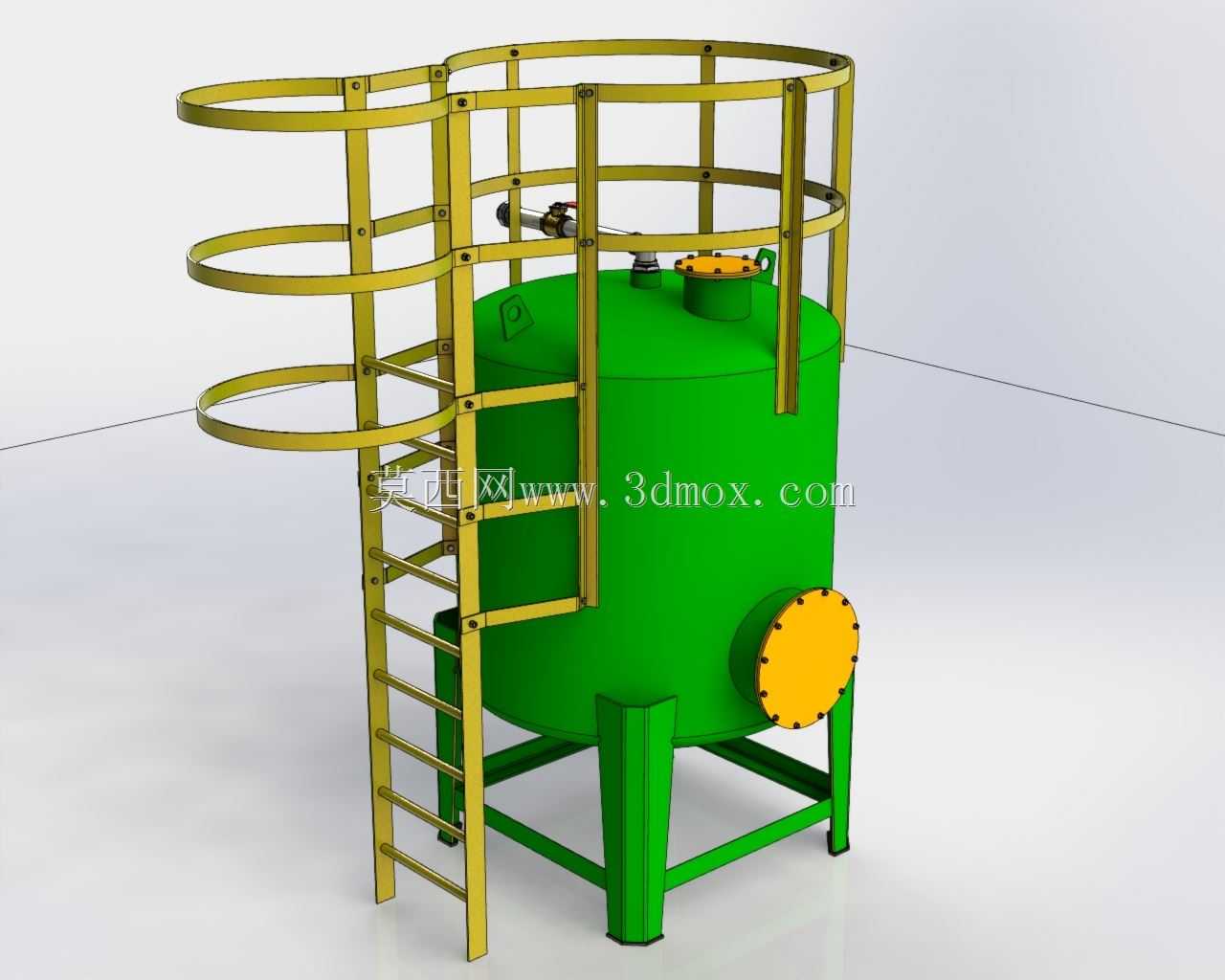

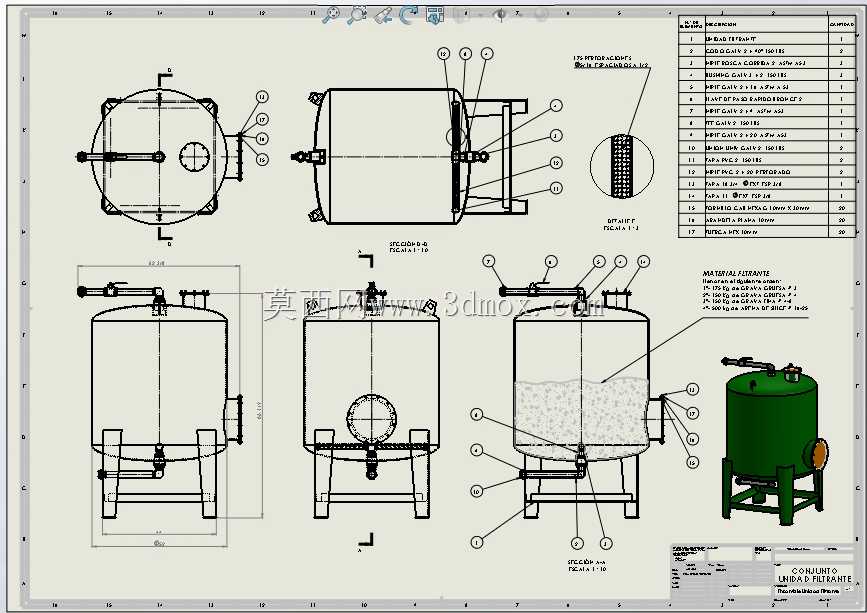

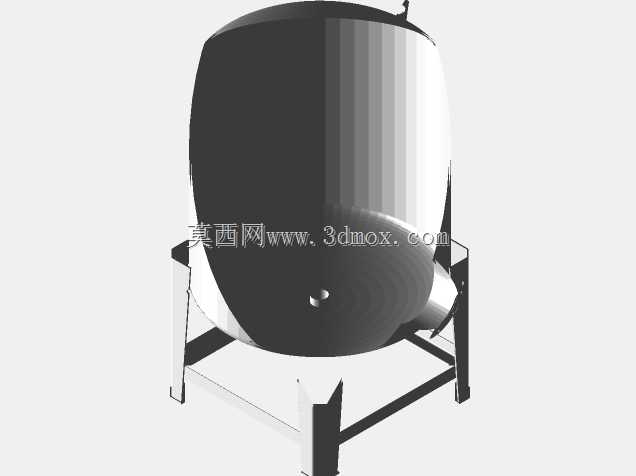

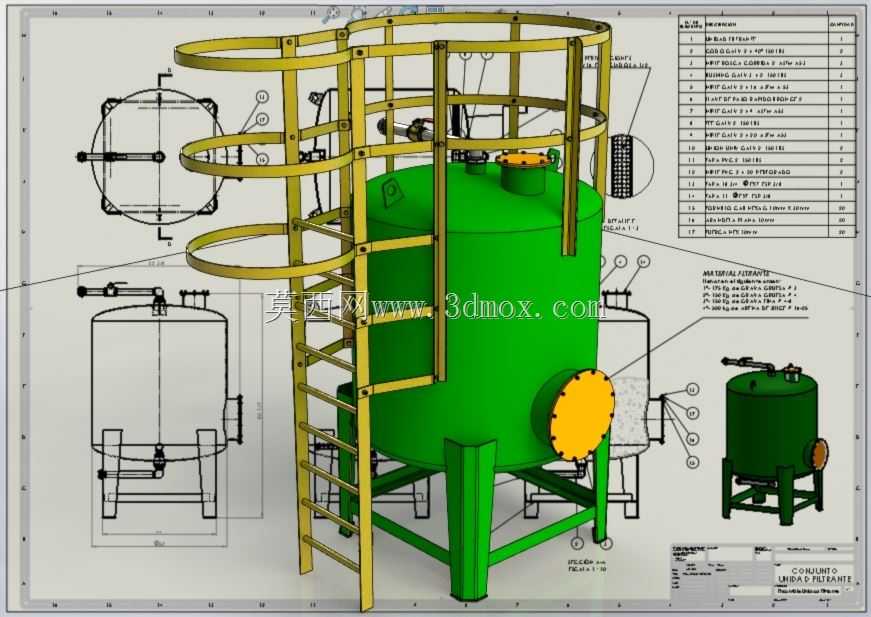

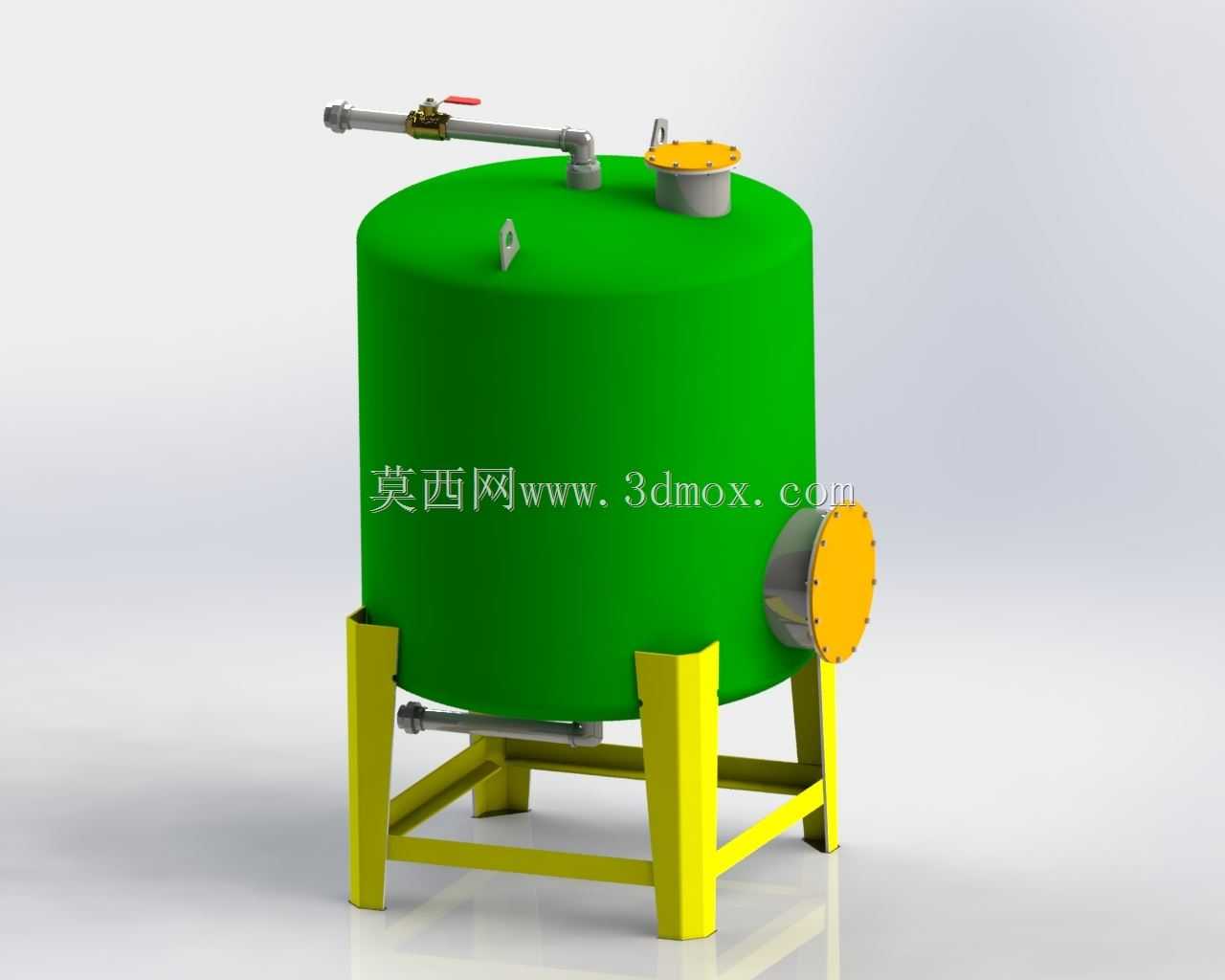

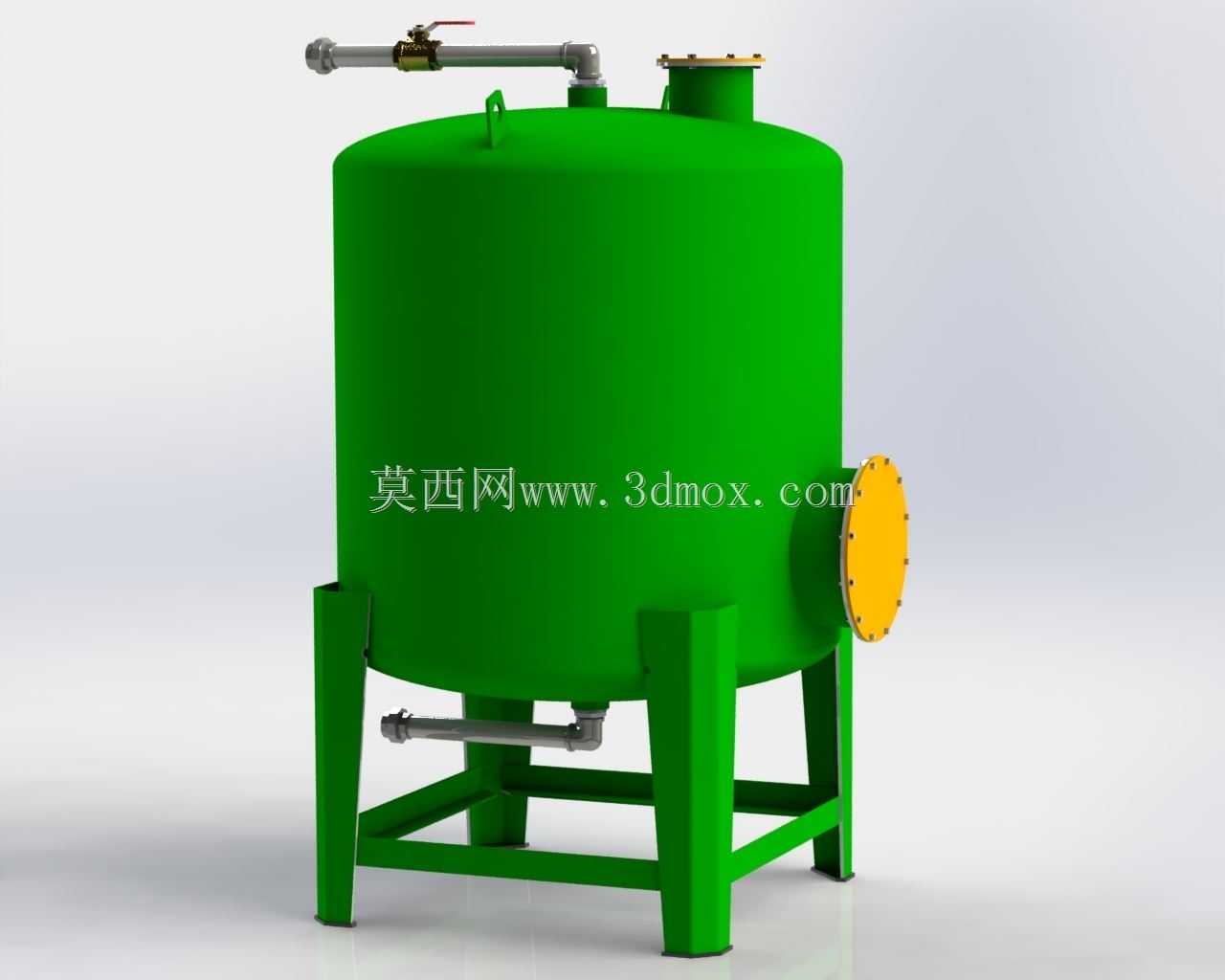

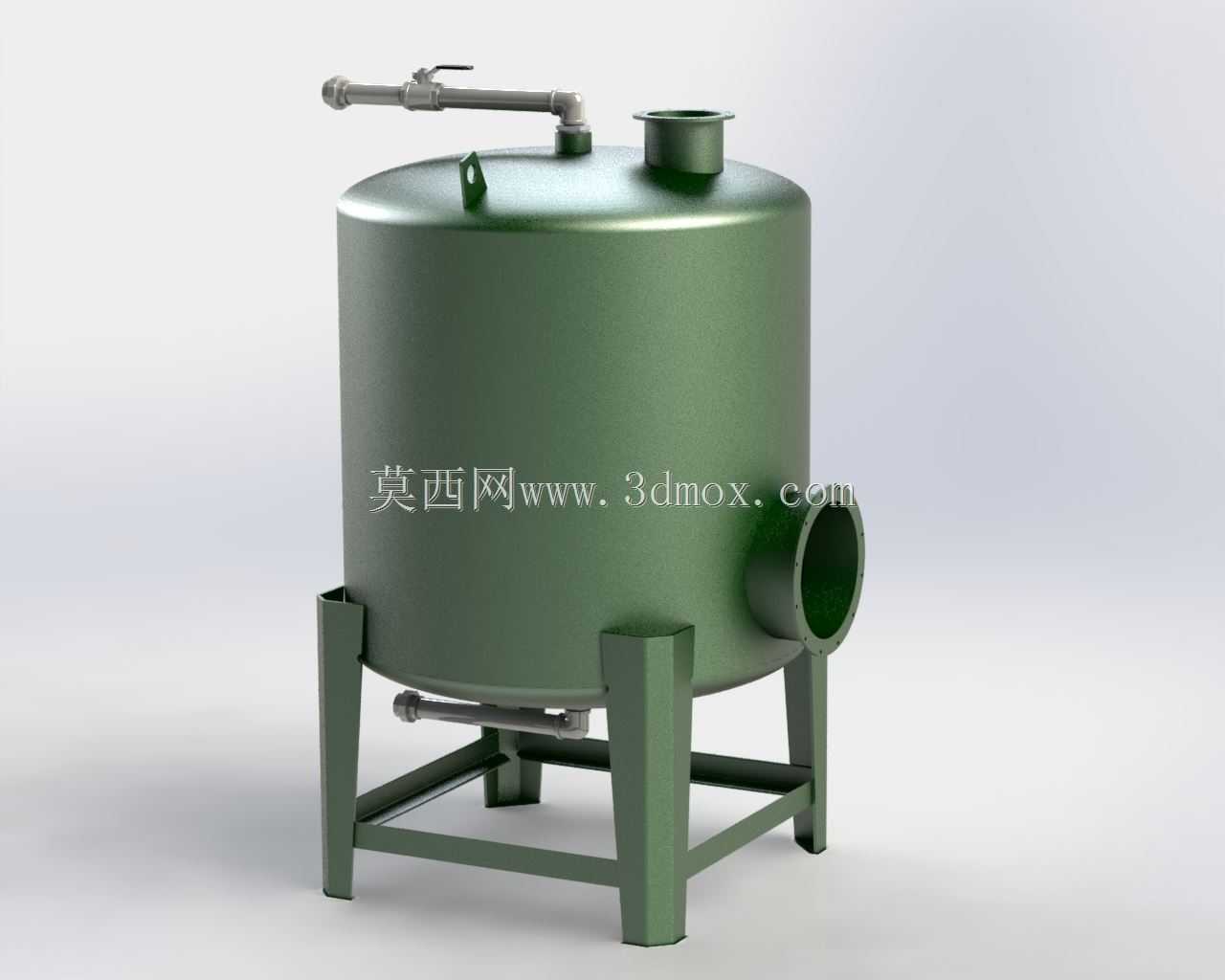

该设备主要应用于市政污水处理、工业废水预处理、小型水厂净水工艺的污泥截留环节，可在水处理流程的初沉池后、深度处理单元前部署，有效拦截水体中裹挟的大颗粒污泥、絮状沉积物与悬浮杂质，避免后续管路、精密处理单元被污泥堵塞，保障整套水处理系统的连续稳定运行。设备核心功能是通过内部填充的滤料层实现固液分离，待处理污水从罐体侧部的进料口进入罐体内部，穿过滤料层时污泥杂质被截留在滤料缝隙与表层，过滤后的清水从罐体另一侧的出料口排出，当滤层截留的污泥达到设定阈值时，可通过配套的反冲洗管路完成滤料再生，无需频繁拆解设备更换滤料，大幅降低运维的人力与物料成本。设计过程中首先针对污泥过滤的工况特性，选用立式承压罐体结构，相较于卧式结构可在同等占地面积下提供更大的滤料填充容积，提升单次过滤的污泥容纳量，减少反冲洗频次；罐体底部采用三足式支撑结构，支撑腿与罐体下封头采用满焊连接，可均匀承载满水状态下的罐体总重量，同时预留足够的底部操作空间，方便排污管路的安装与日常检修作业。罐体外部配套环绕式检修平台与直爬梯，爬梯踏步采用防滑结构设计，三层环形护栏完全覆盖罐体顶部的操作区域，可保障运维人员在顶部操作阀门、检查人孔时的作业安全，爬梯与护栏均采用模块化设计，可在现场完成快速组装，降低运输过程中的空间占用。罐体侧部设置大尺寸快开人孔，无需动用大型吊装设备即可完成内部滤料的更换与内部构件的检修，人孔采用法兰密封结构，可承受罐体工作状态下的内部压力，避免出现渗漏问题。设计时充分考虑现场安装的边界条件，罐体整体外径控制在常规工业厂房的门洞通行尺寸范围内，支撑腿的安装孔位按照通用混凝土基础的预埋螺栓间距设计，可直接适配多数现有水处理车间的安装基础，无需额外对基础进行大规模改造；罐体顶部的排气阀、进料管、反冲洗管的接口位置均预留足够的操作空间，方便现场对接管路与安装阀门，避免出现管路干涉无法安装的问题。罐体外部的所有钢结构件均做防腐防锈处理，可适应污水处理车间高湿度、易腐蚀的工作环境，延长设备的整体使用寿命。
