双磨头卧式叶片磨削加工专用设备

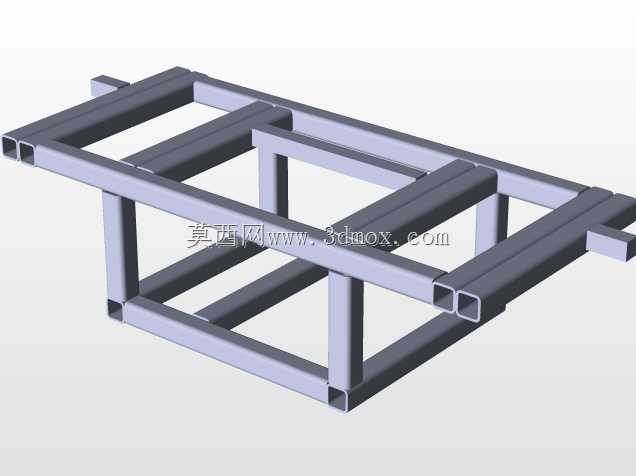

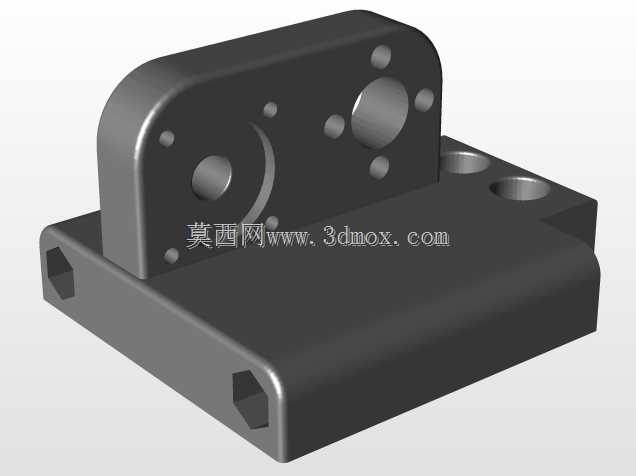

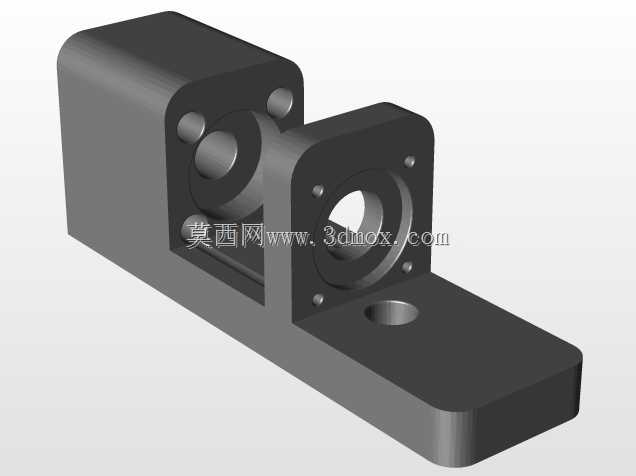

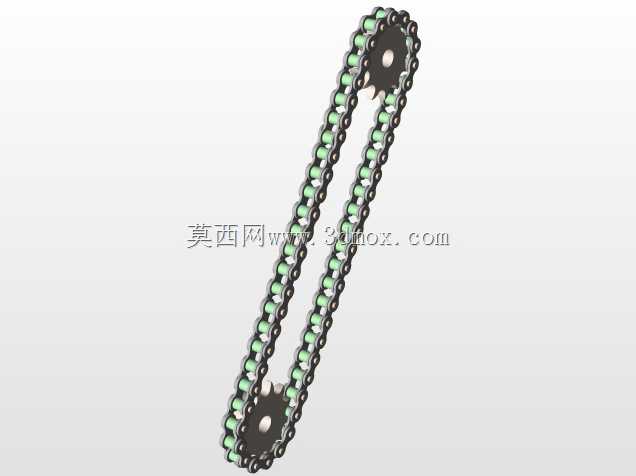

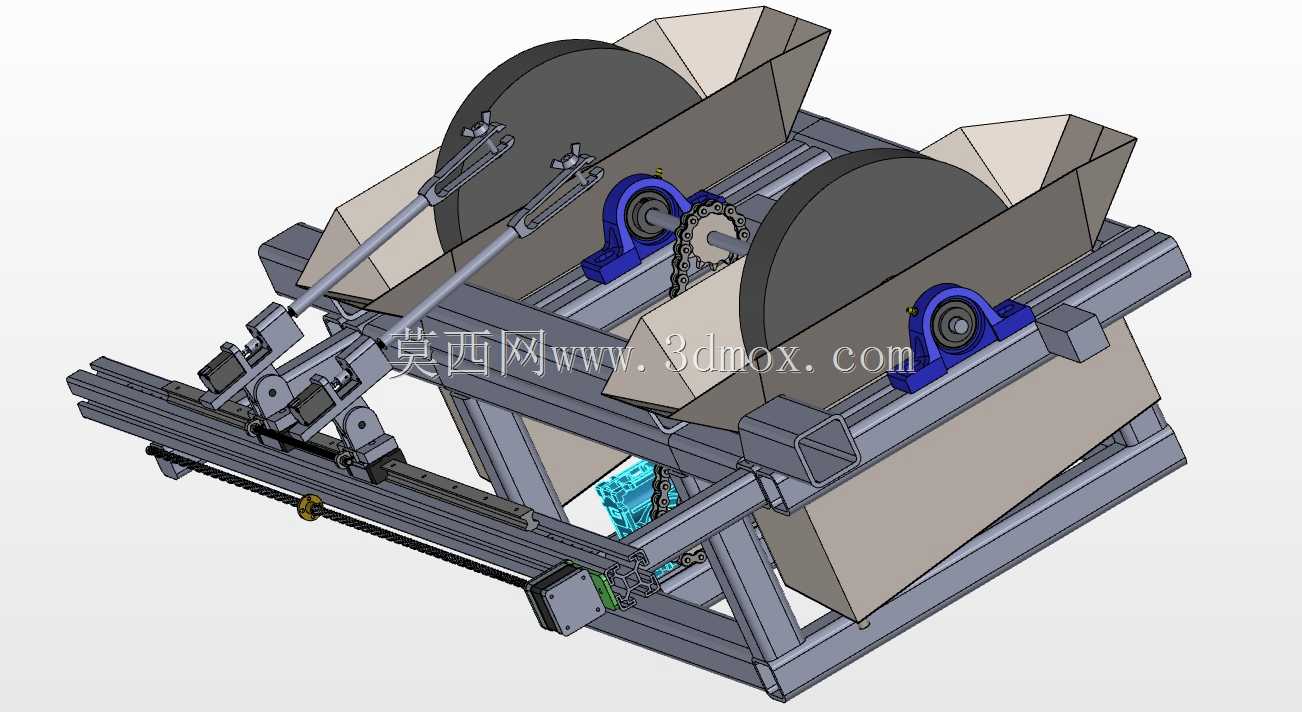

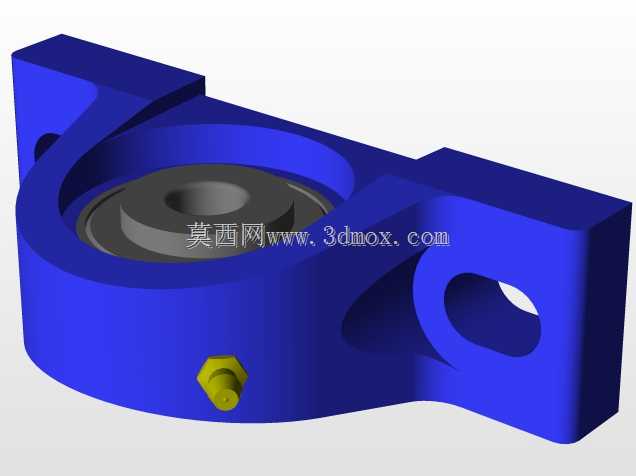

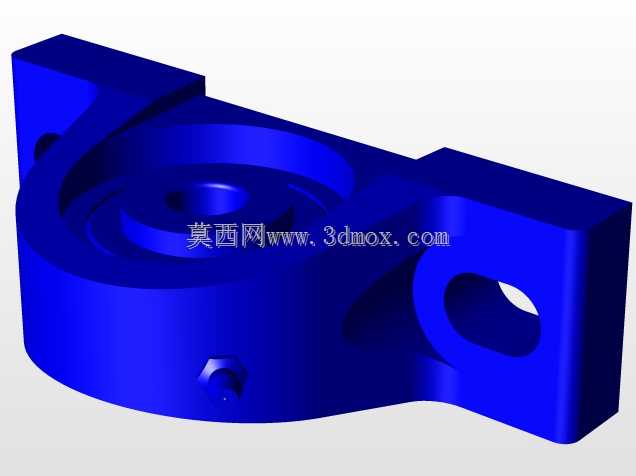

该设备主要面向五金刀具、小型工业刀片的批量刃磨加工场景，适配长条状、片状金属刀片的双侧刃口同步磨削作业，常见于小型五金加工厂、刀具生产车间的刃口精加工工序，可替代传统单磨头人工进给磨床，解决人工磨削时刃口角度一致性差、加工效率低、双侧刃口对称度难以把控的痛点。设备采用卧式框架式机架结构，主体以标准型钢焊接拼装作为承载基础，整体安装边界适配常规小型机加工车间的工位布局，无需额外做特殊地基处理，底部预留通用安装孔位，可直接固定于标准铸铁工作平台或混凝土地面，整体占地尺寸适配中小型加工工位的空间要求，不会占用过多车间通道与操作空间。功能设计上采用双磨头对称排布结构，两个大直径砂轮分别对应刀片的两侧刃口，磨头通过带座轴承固定于机架上部，搭配链条传动结构实现两个磨头的同步运转，保证双侧磨削线速度一致，避免因转速差导致的刃口磨削纹理不均、锋利度差异问题。进给机构采用直线导轨搭配滑动夹持座的结构，夹持座上设置多组可调式压料夹具，可根据待加工刀片的长度、厚度调整夹持位置与压紧力度，适配不同规格的片状刀片装夹需求，进给行程覆盖常规小型工业刀片的磨削长度范围，操作时工人只需完成刀片装夹，即可推动夹持座沿导轨匀速进给，一次性完成双侧刃口的磨削作业，大幅降低单工件加工的辅助时长。设备上部设置倾斜式挡料与集料结构，磨削过程中产生的金属废屑可沿斜面滑落至下部集料区域，避免废屑飞溅堆积在导轨、传动部件处影响运行精度，传动区域设置半封闭防护结构，既不影响日常维护时的部件检查，也能避免操作人员意外接触运转的传动链与磨头，降低作业安全风险。整体设计围绕小型刀片的批量磨削需求做适配，没有冗余的复杂结构，零部件多采用标准工业配件，后期维护更换成本低，磨头的进给角度可通过轴承座的安装位置做微调，适配不同开刃角度的刀片加工需求，夹持座的滑动阻尼可根据操作习惯调整，保证进给过程平稳无窜动，避免磨削时出现刃口跳刀、崩边的问题，能够稳定保障刀片刃口的锋利度与对称度，满足小型刀具生产的批量加工精度要求。
