双面工位液压冲压裁切工装结构设计

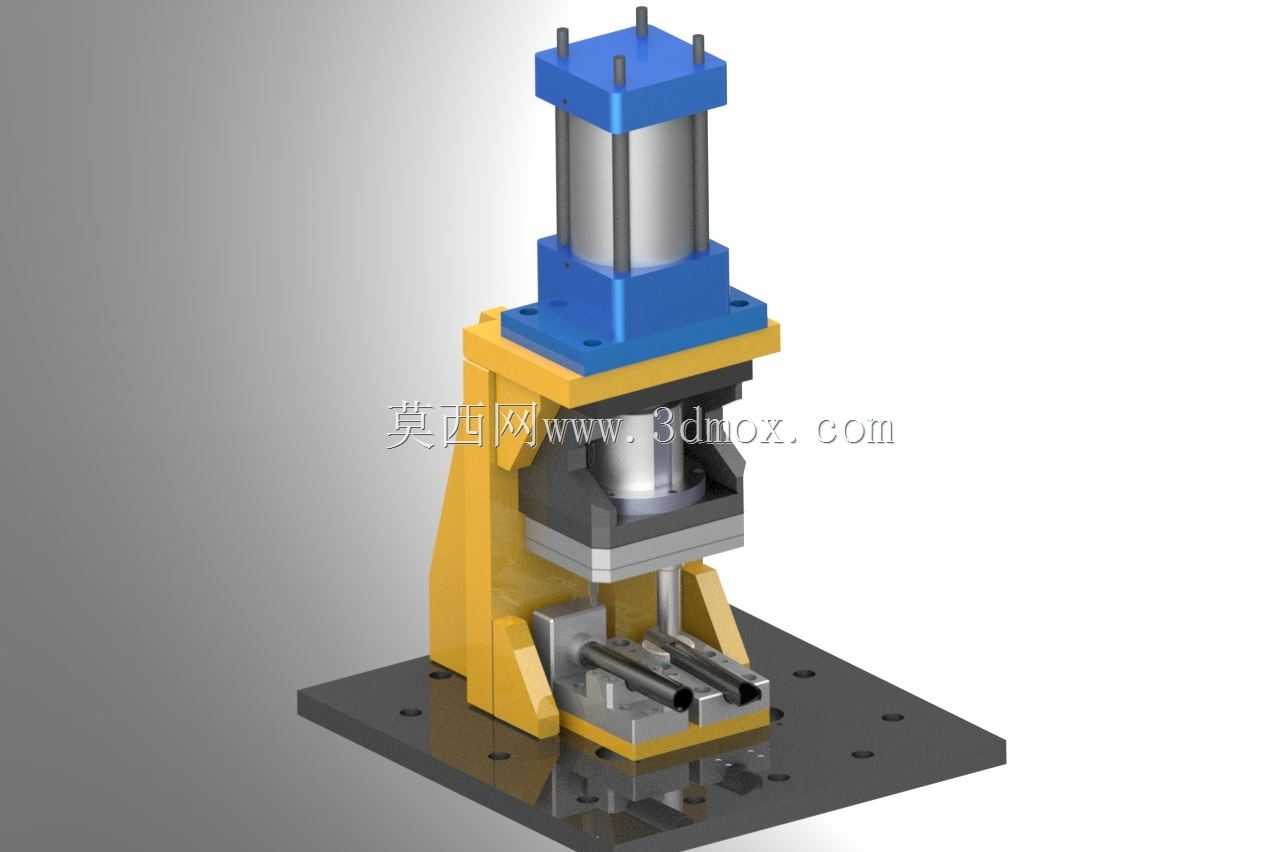

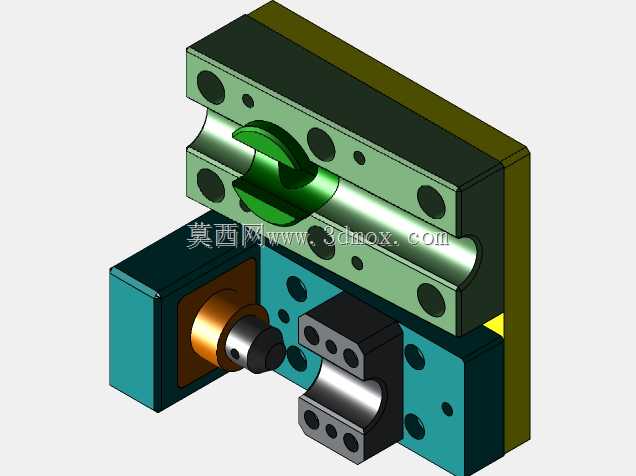

该款液压冲压设备主要面向小型五金件、薄金属板材的批量加工作业场景，常见于五金加工车间、电子零配件冲压产线、小型金属制品加工厂的工位端，可同时适配双工位的同步或交替作业需求，大幅提升单台设备的工位利用率，减少单批次工件加工的上下料等待时长。设备核心采用立式液压缸直驱的动力传递结构，动力输出端直接连接冲压工作模头，省去了复杂的中间传动连杆结构，既降低了动力传递过程中的损耗，也减少了长期运行下的传动部件磨损故障点，日常维护仅需定期检查液压密封件与导向部件的润滑状态即可。设备的支撑机架采用L型一体式铸钢支撑结构，底部为带密集安装孔的方形安装底座，可通过T型螺栓直接固定在车间钢制工作台或混凝土预制基础上，安装时需保证底座平面水平度误差不超过0.1mm每米，避免长期冲压作业时机架出现偏载变形。上部液压缸安装位采用双层蓝色法兰定位结构，上下两层法兰分别对液压缸的缸筒上端、缸体中部进行抱紧固定，法兰与缸筒配合面设置定位止口，保证液压缸输出轴的垂直精度，避免冲压过程中模头出现偏斜导致的工件报废、模具崩损问题。下部工作区域设置双工位并排的工件定位槽，每个工位可独立安装对应裁切、冲孔、开槽的成型模具，作业时可由操作人员完成一个工位的上下料操作时，另一工位同步完成冲压动作，有效压缩单件加工的辅助时间。模头与液压缸输出轴之间采用快换式连接结构，更换不同加工用途的模头时仅需松开锁紧压块即可完成拆装，无需复杂的同轴度校准作业，适配小批量多品类的柔性加工需求。设备两侧设置倾斜式加强筋连接机架立臂与底部安装底座，加强筋采用厚钢板焊接后整体去应力处理，可承受最大10吨的连续冲压载荷，不会出现机架开焊、变形的问题。冲压作业区域的模座两侧设置工件定位挡块，可根据待加工工件的外形尺寸调整挡块位置，保证每次冲压的工件定位精度控制在0.05mm以内，满足小型精密五金件的加工公差要求。液压管路沿机架立臂内侧隐蔽布置，避免加工过程中的金属碎屑飞溅磕碰管路造成泄漏，同时整体外观更加规整，清理设备表面碎屑时不会被管路突出部分剐蹭。
