2.2kw水冷ER20数控加工主轴电机结构

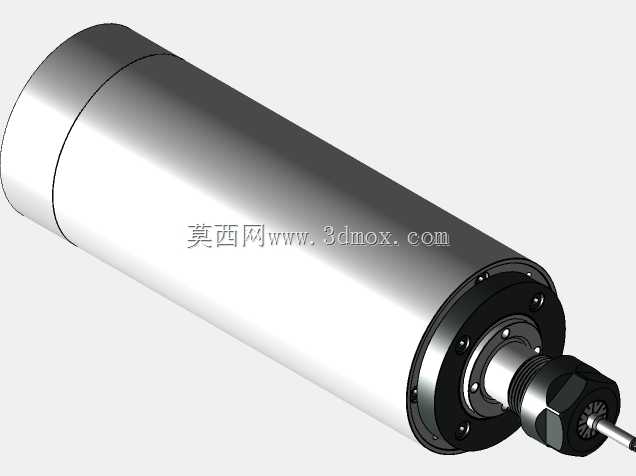

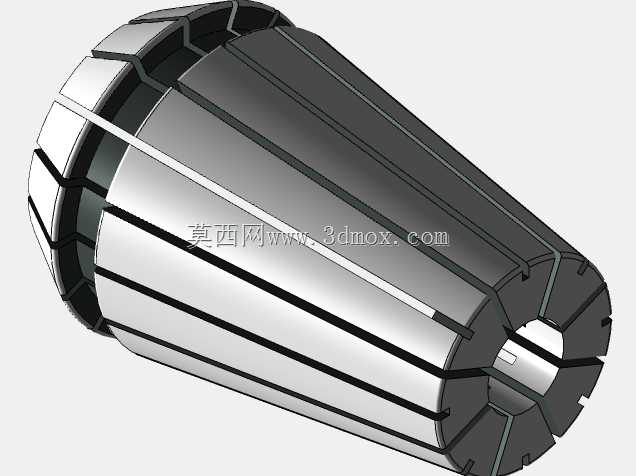

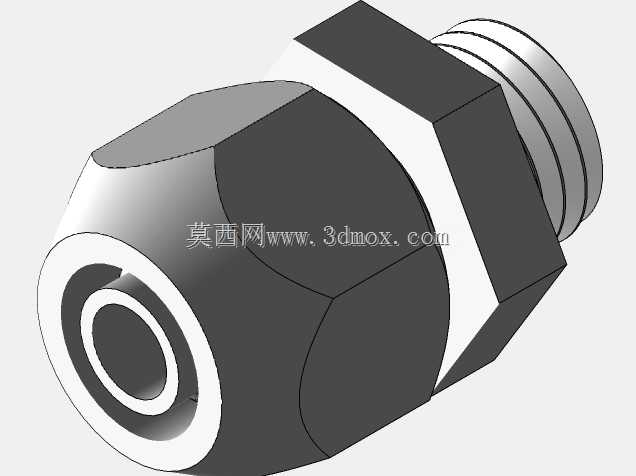

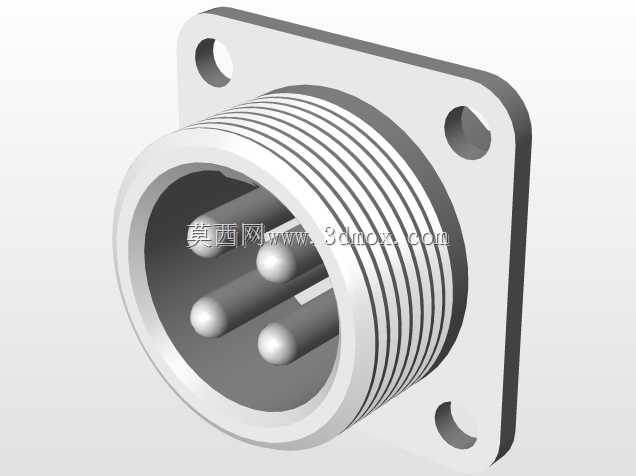

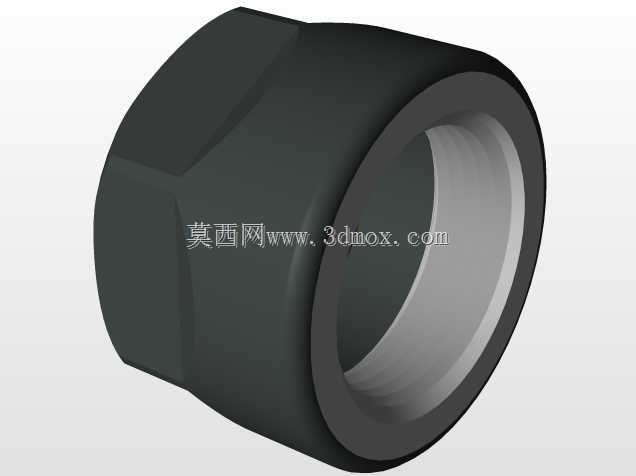

这款水冷主轴电机是数控雕铣加工场景中的核心执行部件，主要适配中小型数控雕刻机、精雕机、小型数控铣床等加工设备，承担装夹刀具并输出高速旋转切削动力的核心功能，可覆盖亚克力、PVC、软金属、实木、人造板材等多种常见加工材料的雕铣、钻孔、修边作业，在广告标识加工、小型模具精修、木工家具雕花、工艺品加工等细分场景中应用广泛。相较于风冷主轴结构，这款水冷主轴依靠循环冷却液带走高速运转产生的热量，在长时间连续加工工况下能保持更稳定的温升表现，避免因主轴过热导致的轴承精度衰减、刀具寿命缩短等问题，更适合长时间连续作业的加工场景。从结构设计来看，这款主轴采用圆柱形筒体的经典布局，整体外壳为光滑金属筒体结构，前端设置ER20规格的弹性夹头装夹结构，可适配对应柄径范围的加工刀具，夹头外侧配备锁紧螺母，方便用户完成刀具的装拆与锁紧操作；前端筒体处设置有密封与防尘结构，可阻挡加工过程中产生的切屑、切削液飞溅进入主轴内部，保护内部轴承与绕组结构。筒体后端设置有冷却液进出接口与动力接线端，进出水口采用对称布局，方便用户外接循环冷却水路，接线端做了防护处理，避免加工环境中的水汽、粉尘侵蚀接线部位。从安装边界来看，这款主轴的圆柱形筒体为标准安装基准面，用户可通过配套的抱箍座将主轴固定在设备的Z轴滑台上，安装时需保证主轴轴线与工作台面的垂直度，避免加工出现偏斜；整体筒体直径、轴向长度都经过精准匹配，适配市面上多数同规格主轴的安装位，替换安装时无需对设备安装结构做额外改动。设计过程中充分考虑了高速运转的动平衡要求，内部转子与转轴组件经过动平衡校正，在额定转速区间内运转平稳，振动量控制在极低水平，能保障加工表面的光洁度，减少加工过程中的振纹问题；内部轴承采用配对高速轴承布局，可承受高速运转下的径向与轴向载荷，保障主轴的径向跳动精度，满足精细加工的精度要求。水路设计采用螺旋流道结构，冷却液可沿着筒体内壁的流道均匀循环，充分带走定子绕组与轴承运转产生的热量，让主轴在长时间高负载运转时也能保持稳定的工作温度，避免热伸长导致的加工尺寸偏差。
