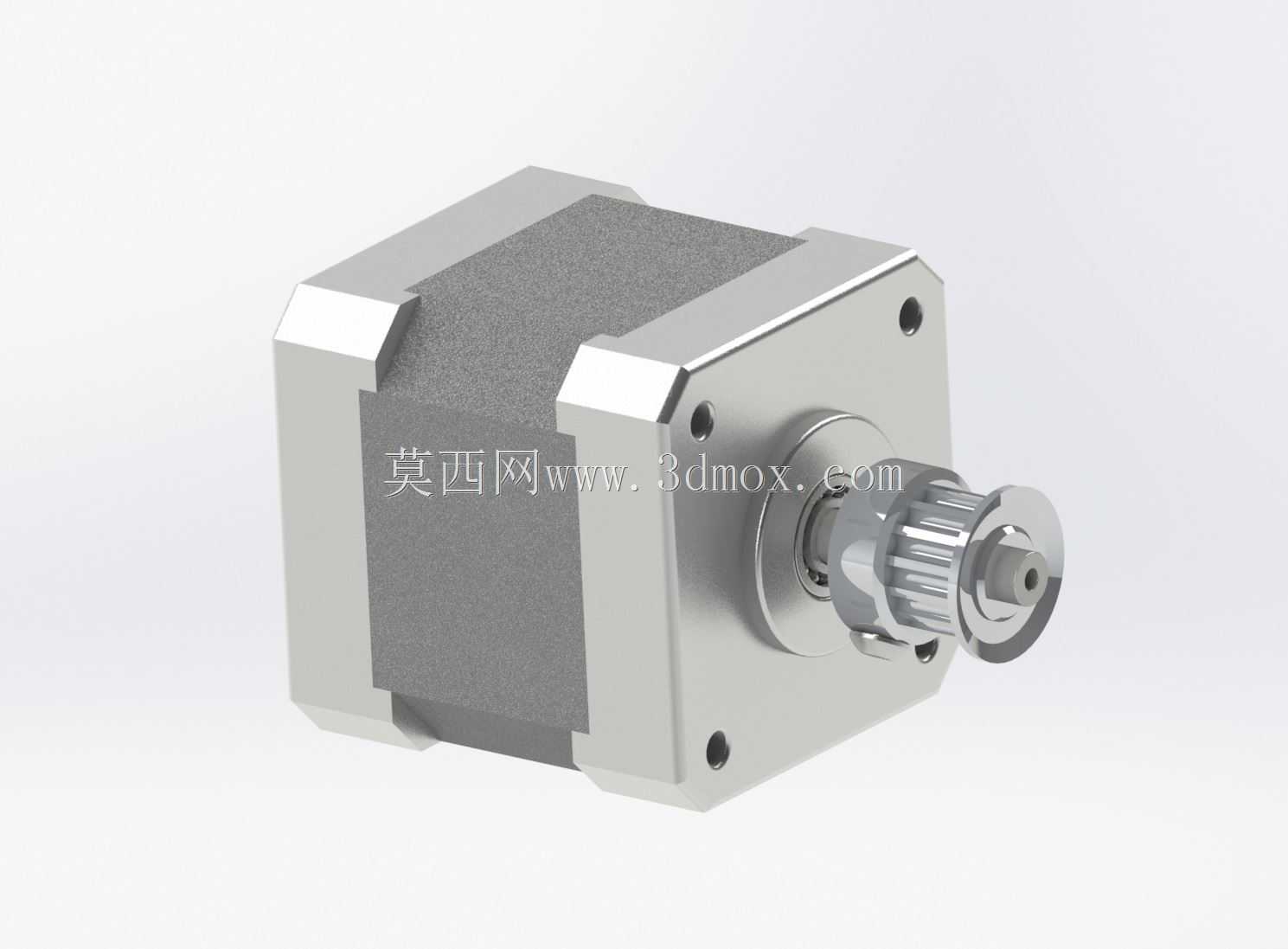

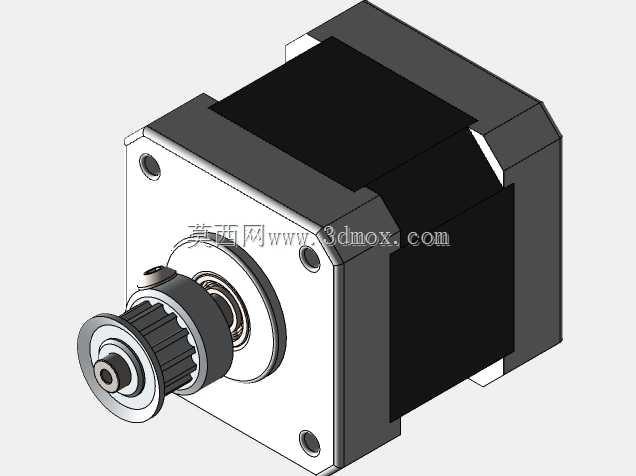

带同步轮输出端的方形步进电机结构设计

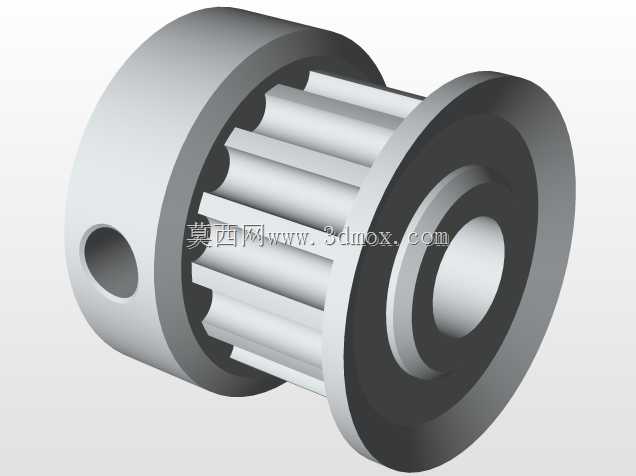

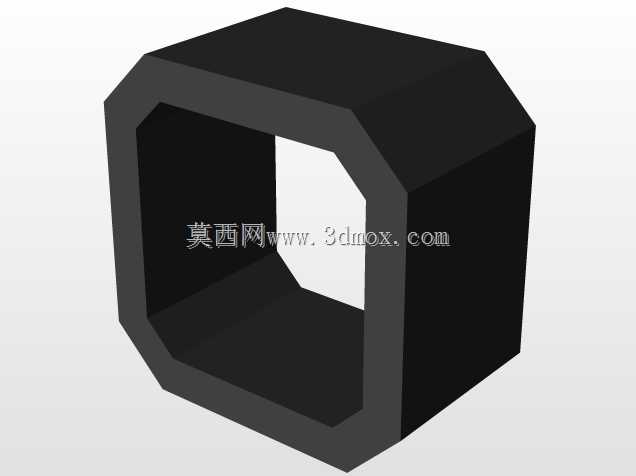

这款步进电机是面向小型自动化传动场景开发的动力执行元件，核心适配3C电子装配设备、小型桌面数控加工平台、自动化点胶工位、智能仓储分拣模组等对开环控制精度有稳定要求的应用场景，能够在低速运行区间输出稳定保持扭矩，无需额外搭配减速结构即可直接驱动轻载传动副，大幅简化小型设备的动力链路布局。从实际用途来看，该电机可直接通过输出端预装的同步轮与同步带组成传动副，将旋转动力精准传递给滑台、送料辊、转盘等执行端，省去用户自行搭配输出连接件的装配工序，尤其适合安装空间紧凑、传动链路短的紧凑型设备内部布局，能够有效减少动力传递过程中的回程间隙，提升点位控制的重复定位精度。在功能特性设计上，这款电机采用混合式步进结构设计，定子与转子的齿距经过优化匹配，运行时的步距角均匀性表现优异，低速运行时的振动与噪音控制适配桌面级设备的使用需求，输出轴端的同步轮采用紧定螺钉锁紧结构，既保证传动过程中无相对滑动，也方便后期根据传动比需求快速更换不同规格的同步轮；电机外壳采用一体化拉伸成型的方形结构，四个边角预留的安装凸台带有标准安装孔位，能够直接从电机正面或背面完成锁紧固定，适配卧式、立式等多种安装姿态。设计思路上，这款电机优先考虑了紧凑型设备的安装边界约束，方形机身的平直侧边可以紧贴设备安装板的侧壁布置，不会像圆形电机那样浪费边角安装空间，机身长度控制在适配小型设备腔体的尺寸范围内，输出端同步轮的外径经过核算，不会超出电机安装面的外轮廓边界，避免与周边的走线槽、传感器支架等部件产生干涉；机身表面的散热筋结构与方形外壳的大平面结合，能够在持续运行过程中通过安装板传导散出热量，保证长时间运行下的扭矩输出稳定性，不会因为温升过高导致扭矩衰减。安装边界方面，这款电机的安装孔位采用行业通用的标准间距设计，用户无需重新加工安装板即可直接替换同规格的传统步进电机，输出轴的同轴度经过精密校准，搭配同步带传动时不会出现带边磨损、传动抖动等问题，电机尾部的出线位置做了下沉式处理，接线后线缆弯折半径不会超出电机机身外轮廓，进一步压缩了整体安装所需的空间尺寸，能够在有限的设备腔体内部留出更多空间布置其他功能元件。
